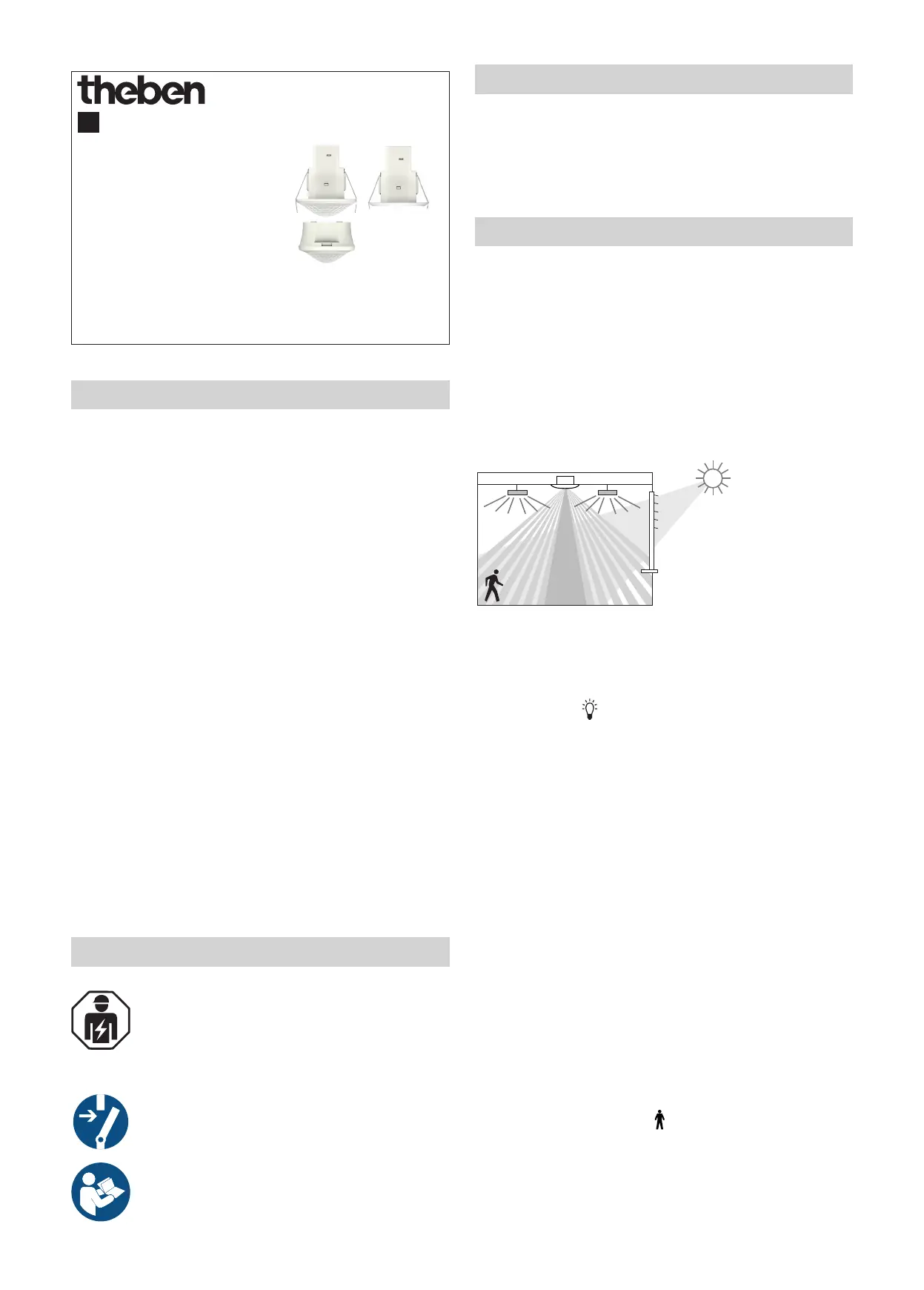

Theben theMova S360-101 AP Handleiding

Vóór ingebruikname en gebruik van het product moet de handleiding volledig worden gelezen en opgevolgd. 3. Bedoeld gebruik •De bewegingsmelder regelt de verlichting en HVAC bewegings- en lichtsterkteafhankelijk. •Hij is bestemd voor de plafondmontage binnen, bijv. in gangen , trappenhuizen, kelders, garages etc. 4.

FunctieDe bewegingsmelder wordt gebruikt voor de comfortabele en energiezuinige regeling van de verlichting en HVAC. Het scha-kelcontact „Licht“ schakelt de verlichting bij aanwezigheid en onvoldoende lichtsterkte in, bij afwezigheid uit. Het schakelcontact „Aanwezigheid“ regelt verwarmings-, ventilatie- en airconditioningsystemen. Het contact sluit bij aanwezigheid. Functiebeschrijving Menglichtmeting  Bewegingsdetectie Kunstmatig licht Invallend daglichtKanaal A licht De schakelreactie wordt door aanwezigheid en lichtsterkte geregeld. Het schakelcontact van kanaal A sluit bij duisternis en aanwezigheid. Het opent vertraagd bij afwezigheid na aoop van de ingestelde nalooptijd. NalooptijdDe nalooptijd maakt een vertraagde uitschakeling van de verlichting mogelijk, nadat men de ruimte verlaten heeft. De nalooptijd kan tussen 10 s en 60 min worden ingesteld.

VolautomatischDe verlichting van de bewegingsmelder wordt volautomatisch geregeld voor meer comfort. Als „volautomaat“ wordt de ver-lichting automatisch in- en uitgeschakeld. ImpulsfunctieVoor de aansturing van bestaande trapverlichtingtijdscha-kelaars kan de nalooptijd op impuls worden gezet. Daarbij genereert de lichtuitgang bij aanwezigheid en duisternis om de 10 s een impuls van 0,5 s. Kanaal H aanwezigheid Het kanaal H aanwezigheid wordt voor de HLK-regeling gebruikt. De schakelreactie van het potentiaalvrije contact wordt alleen beïnvloed door aanwezigheid, echter niet door.

2de lichtsterkte. Is het contact gesloten, dan wordt de naloop-tijd bij iedere beweging opnieuw gestart. NalooptijdDe nalooptijd maakt een vertraagde uitschakeling van HLK-apparaten en -systemen mogelijk nadat men de ruimte verla-ten heeft. De nalooptijd kan tussen 10 s en 120 min worden ingesteld. 5. DetectiebereikHet ronde detectiebereik van de bewegingsmelder theMova S dekt een gemiddeld detectiebereik af. L Let erop dat bewegende personen op plaatsen met ver-schillende afmetingen worden gedetecteerd. De aanbevolen montagehoogte is 2 m – 4 m. Hoe hoger de montagehoogte, des te lager de gevoeligheid. Bij grotere montagehoogtes worden de omvang en afstand tussen de actieve en passieve zones van de bewegingsmelder groter. Het detectiebereik wordt met toenemende temperatuur minder.

Montagehoogte (A) bewegende personen Frontaal (r)bewegende personen Dwars (t)2,0 m 5 m2Ø 2,5 m 38 m2Ø 7 m2,5 m 7 m2Ø 3 m 38 m2Ø 7 m3,0 m 13 m2Ø 4 m 50 m2Ø 8 m3,5 m 13 m2Ø 4 m 50 m2Ø 8 m4,0 m 13 m2Ø 4 m 64 m2Ø 9 mAlle gegevens zijn richtwaarden (detectiebereiken volgens sensNORM IEC 63180, zie informatieblad). LichtsterktemetingDe bewegingsmelder meet kunstmatig en daglicht, dat direct onder de melder wordt gereecteerd. De lichtmeet-zone verschijnt op tafelhoogte als een rechthoek van ca. 1,8 x 3 m. De montageplaats wordt gebruikt als referentie van het verlichtingsniveau. De lichtmeting is uitgeschakeld als het lichtrelais is ingeschakeld. Wordt de lichsterktemeting gede-activeerd, dan schakelt het kanaal A licht alleen afhankelijk van de aanwezigheid (gewenste lichtsterkte met de afstands-bediening op „Meting uit“ gezet).

1,8 mbinnen vensterGeschikte lampenDe bewegingsmelder is geschikt voor uorescentielampen, compacte tl-lampen, halogeen-, gloeilampen en LED‘s. Van-wege de hoge inschakelstromen van EVA‘s en LED-drivers is het maximaal schakelbare aantal beperkt. Bij grote belastin-gen kan dit probleem met een externe beveiliging worden verholpen.

L Alle geschakelde belastingen moeten op deskundige wijze worden ontstoord. 6. MontagePlafondinbouw L De melder moet vrij zicht hebben op personen. •De maximale montagehoogte is 1,7 m en de minimale montagehoogte is 4 m. •Inbouw in holle plafonds met een dikte van 0,5 mm t/m 3 cm. De diameter van de plafonduitsparing moet tussen 62 mm en 70 mm liggen. •Voor de kabeltrekontlasting wordt een kabelbinder gebruikt (breedte: 3,5 – 4,8 mm).

3Plafondmontage opbouw20°openbeadcbc Sensorgedeelte (a) ongeveer 20° linksom (anti-clockwise) draaien tot deze vastklikt.  Sensorgedeelte verwijderen.  Uitbreekplaatjes (b) voor de kabeldoorvoer verwijderen. - Voedingsgedeelte (c) met behulp van de aanwezige monta-gegaten (d) op het plafond monteren.  Bedrading aansluiten volgens de aanduiding op de steekk-lem, kabeldoorsnede 0,25 – 2,5 mm2.  Sensorgedeelte (a) opmonteren en op de steekverbinding (e) letten. 7. AansluitingDe bewegingsmelders worden als master in een enkelvoudige schakeling gebruikt. Bij parallelschakeling van de uitgangen licht (L‘) moet men ervoor zorgen dat alle parallelgeschakelde melders op dezelfde fase zijn aangesloten. Enkelvoudige schakelingBij de enkelvoudige schakeling detecteert de bewegings-melder als Master aanwezigheid en lichtsterkte en regelt de verlichting. AC / DCH2H1L’8.

InstellingenDe bewegingsmelder theMova S heeft geen instelpotentio-meters. De bewegingsmelders worden met een basisinstelling gebruiksklaar geleverd. De vooraf ingestelde gegevens zijn richtwaarden. Voor de inbedrijfstelling zijn de managementafstandsbedie-ning SendoPro 868-A, de serviceafstandsbediening theSenda P en de app-afstandsbediening theSenda B (met app the-Senda Plug) verkrijgbaar. Daarmee kunnen de instelwaarden op afstand worden aangepast.

Gewijzigde parameters worden door de melder direct overgenomen en gebruikt. Met de managementafstandsbediening SendoPro 868-A en ook met de app-afstandsbediening theSenda B (met app theSenda Plug) kunnen parameters worden opgevraagd doordat de waarden trapsgewijs naar de melder worden gezonden. Is de gezonden waarde lager dan de ingestelde parameter, dan gaat de LED kort branden. Is de gezonden waarde gelijk aan of hoger dan de ingestelde parameter, dan knippert de LED 2 seconden.

4Besturingscommando‘s via afstandsbedieningBesturingscom-mandoBeschrijving Acti-veerbaar SendoPro868-A/theSenda B (app)Activeer-baar the-Senda PInleren kanaal A lichtActiveren x xLicht schakelenLichtgroep kan worden in- en uitgeschakeld. x xTest-aanwezigheid Aan / Uit x xHerstart Melder opnieuw starten x xFabrieksinstellingenAlle parameters en instel-lingen weer op de fabrieks-instelling instellen. xLichtsterkte-schakelwaarde kanaal A lichtDe lichtsterkte-schakelwaarde bepaalt de minimaal gewenste lichtsterkte. De momenteel aanwezige lichtsterkte wordt onder de bewegingsmelder gemeten. Is de aanwezige lichtsterkte lager dan de schakelwaarde, dan wordt het licht, voorzover aanwezigheid wordt herkend, ingeschakeld.

WaardebereikInstelbare waarden SendoPro 868-A/theSenda B (app) 30–3000 luxInstelbare waarden theSenda P30, 300, 500, 800 luxDeactivering van de lichtsterktemeting (lichtsterktemeting heeft geen invloed)De kanalen licht schakelen alleen na aan- en afwezigheid. SendoPro 868-A/theSenda B (app) Meting UITtheSenda PToets Inleren kanaal A lichtBij inleren wordt de momenteel gemeten lichtsterkte als gewenste lichtsterkte A overgenomen. Waarden buiten het toegestane bereik worden automatisch op de betreffende grenswaarde gezet.

WaardebereikInstelbare waarden SendoPro 868-A/theSenda B (app) 10 s–120 minInstelbare waarden theSenda P 10 s, 30 s, 60 s, 2 min, 10 min, 20 min, 120 minDetectiegevoeligheidDe melder heeft 5 gevoeligheidsniveaus. De basisinstelling is het middelste niveau (3). Met de managementafstandsbediening SendoPro 868-A en de app-afstandsbediening theSenda B (met app theSenda Plug) kunnen de niveaus 1–5 worden geselecteerd en naar de melder worden gezonden. Met de installatieafstandsbediening theSenda P kan de ge-voeligheid bij elke druk op de knop met één niveau worden verlaagd of verhoogd. Niveau Gevoeligheid1 zeer ongevoelig2 ongevoelig3 Standaard4 gevoelig5 zeer gevoelig6 DaglichtsensormodusDaglichtsensormodusBij deze instelling schakelt de melder de verlichting niet bewegingsafhankelijk, maar alleen lichtsterkteafhankelijk.

Is de lichtsterkte lager dan de ingestelde gewenste lichts-terkte A, dan wordt de verlichting ingeschakeld. Om te voorkomen dat korte lichtsterktestoringen door wolken, verbl-indingseffecten door ramen etc. niet leiden tot onnodig in- en uitschakelen, moet de lichtsterkte gedurende een bepaalde tijd onder de gewenste lichtsterkte A liggen. Deze tijd is afhankelijk van de lichtomstandigheden. Wanneer de lichtsterkte de ingestelde gewenste lichts-terkte A met een vooraf bepaalde hysteresis overschrijdt en ten minste gedurende de ingestelde nalooptijd boven de gewenste lichtsterkte A + hysteresis blijft, wordt de verlichting uitgeschakeld. De nalooptijd kan tussen 2 en 60 min. worden ingesteld. Groespadres kanaal A lichtDeze parameter wordt bij gebruik van de gebruikersafstands-bediening ‚theSenda S‘ toegepast. Aan het kanaal A licht kan een groepsadres worden toegewezen.

5Waardebereik (alleen met managementafstandsbediening SendoPro 868-A/theSenda B (App))Geen weergave van de bewegingsdetectie. UitDe LED is bij herkende beweging ingeschakeld, anders uitgeschakeld. AanFabrieksinstellingenDe bewegingsmelder theMova S360-101 wordt met de vol-gende parameterwaarden geleverd: Parameters WaardeLichtsterkte-schakelwaarde kanaal A licht 300 luxNalooptijd kanaal A Licht 10 minNalooptijd kanaal H Aanwezigheid 10 minDetectiegevoeligheid (PIR) Niveau 3Groepsadres kanaal A licht ILED-weergave beweging Uit9. InbedrijfnameInschakelgedragTelkens na het bijschakelen van de spanning doorloopt de bewegingsmelder eerst een opstartfase van 30 s, waarna hij weer naar normale bediening overschakelt. Een LED geeft de huidige toestand weer:1. Opstartfase (30 s) •De rode LED knippert elke seconde, beide schakelcontac-ten zijn gesloten (licht en aanwezigheid aan).

•De melder reageert niet op afstandsbedieningscommando‘s. •Bij afwezigheid openen beide contacten na 30 s. 2. GebruikDe melder is klaar voor gebruik (LED UIT). Test aanwezigheidDe testmodus Detectiebereik dient ter controle van de aan-wezigheidsdetectie en de bedrading. De testmodus aanwe-zigheid kan met de managementafstandsbediening SendoPro 868-A, de app-afstandsbediening theSenda B (met app theSenda Plug) en de installatieafstandsbediening theSenda P worden geactiveerd. Instelling van de testmodus Detectiebereik met afstandsbe-diening •Bij de instelling van de testmodus met de afstandsbedie-ning schakelt de melder direct over naar de testmodus: – Elke beweging wordt door de LED weergegeven. – Bij beweging sluiten de schakelcontacten licht en aanwezigheid. – Bij afwezigheid opent het schakelcontact licht na 10 s. – Lichtsterktemeting gedeactiveerd, melder reageert niet op lichtsterkte.

ProductoverzichtSoort montageKanaal Bedrijfs-spanningKleur Type Artikel-nummerPlafond-montageLicht | HLK230 V AC Wit theMova S360 -101 DE WH1030565Plafond-montageLicht | HLK230 V AC WittheMova S360-101 FLAT DE WH1030545Plafond-montageLicht | HLK230 V AC Wit theMova S360 -101 AP WH1030555Plafond-montageLicht | HLK230 V AC Grijs theMova S360 -101 AP GR1030556Plafond-montageLicht | HLK230 V AC Zwart theMova S360 -101 AP BK1030557Plafond-montageLicht | HLK230 V AC Speciale kleur volgens specicatie klanttheMova S360 -101 AP SF1030558Verhelpen van storingen STORING OorzaakLicht wordt niet inge-schakeld bij aanwezig-heid en duisternisLuxwaarde te laag ingesteld; licht werd met de afstandsbediening «theSenda S»uitgeschakeld; geen persoon in het detectiebereik; obstakel(s) storen de detectie; nalooptijd te kort ingesteld.

6Licht wordt niet uitgeschakeld resp. licht wordt spontaan ingeschakeld bij afwezigheid Nalooptijd afwachten;thermische storingsbronnen in het detectiebereik: heteluchtverwarmers, gloeilamp/halogeenstraler, zich bewegende objecten (bijv. gordijnen bij open ramen); Last (EVA's, relais) niet ontstoordStoringsknipperen (4 x per seconde)Fout bij zelftest; apparaat is defect!Weergave van de LEDLED BeschrijvingElke seconde knipperenDe bewegingsmelder bevindt zich in de opstartfase.Flikkeren gedurende 2 sHet via infrarood door de afstandsbediening gezon-den commando werd door de bewegingsmelder geaccepteerd.Kort branden Het via infrarood door de afstandsbediening gezonden commando werd door de bewegingsmelder afgewezen. Het commando is niet geldig.

Gekozen meldertype of parameter op de SendoPro of in de app controleren.Snel knipperen Storingsknipperen; de bewegingsmelder heeft een fout vastgesteld.Brandt of ikkert onregelmatigDe bewegingsmelder bevindt zich in de testmodus Detectiebereik of „LED-weergave beweging“ is geacti-veerd. De LED toont gedetecteerde bewegingen.Reiniging en onderhoud Het oppervlak van het apparaat met een droge, zachte doek reinigen. Geen reinigings- en oplosmiddelen gebruiken.Afvoer Apparaat op milieuvriendelijke wijze afvoeren (elektronisch afval).11. MaattekeningenheMova S360-101 DEtheMova S360-101 FLAT DE WHtheMova S360-101 AP12.
