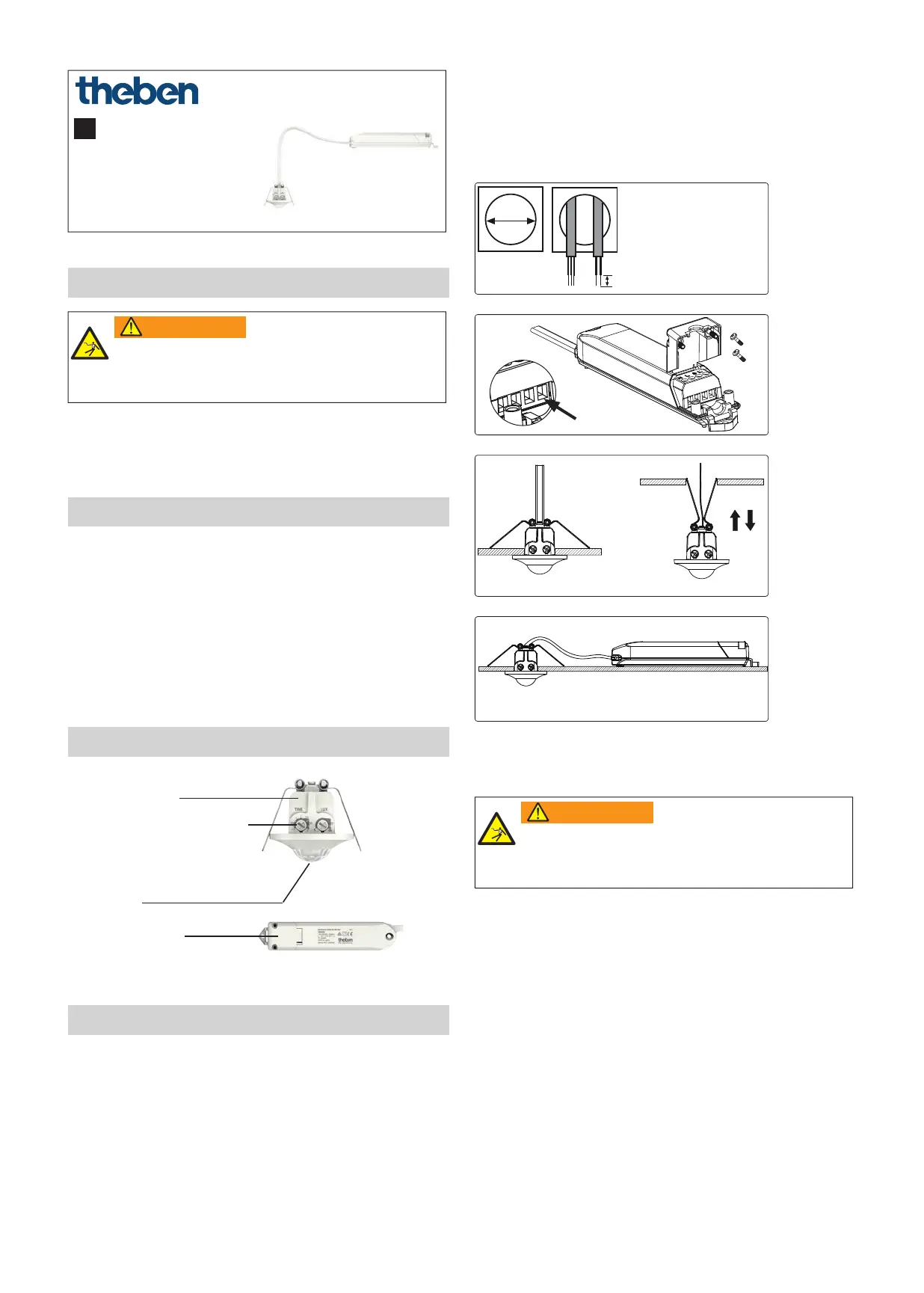

1thePiccola S360-100 DE WH1060200307144 02BewegingsmelderNL1. Fundamentele veiligheidsinstructiesLevensgevaar door elektrische schokken of brand! Montage uitsluitend door een elektromonteur laten uitvoeren!WAARSCHUWING •Het apparaat voldoet aan EN 60669-2-1 bij de voorge-schreven montage2. Bedoeld gebruik •Bewegingsmelder voor de automatische verlichtingsre-geling afhankelijk van aanwezigheid en lichtsterkte •Geschikt voor plafondmontage (holle plafonds) •Geschikt voor kleine ruimtes, gangen, toiletten etc.Afvoer Apparaat op milieuvriendelijke wijze afvoeren (elektrisch afval)3. ToestelbeschrijvingSensorgedeelterode LEDVermogensdeel2 potentiometers voor het instellen van nalooptijd (TIME) en lichtsterkte-scha-kelwaarde (LUX)4.

Montage en aansluitingBewegingsmelder monteren L Montagehoogte: 2 – 4 m L Kabellengte: 45 cm L Bewegingsmelder heeft vrij zicht op personen nodig Spanning vrijschakelen Plafondopening van Ø 34–36 mm maken Voeding volgens het aansluitschema aansluiten Instellingen op de potentiometers kiezen Voeding door de plafondopening schuiven en sensor met gespannen veren in het plafond bevestigenØ 34-36 mm6–8 mmmax. 1 x 2,5 mm2Bewegingsmelder aansluitenLevensgevaar door elektrische schokken of brand! Montage uitsluitend door een elektromonteur laten uitvoeren!WAARSCHUWING Spanning vrijschakelen Tegen opnieuw inschakelen beveiligen Controleren of het apparaat spanningsloos is Aarden en kortsluiten Nabijgelegen, onder spanning staande delen afdekken of afschermenDe opwarmfase duurt ca. 1 min. De LED brandt rood.

 Bij de Slaves moeten de potentiometers voor lichtsterkte-schakelwaarde (LUX) op en de nalooptijd (TIME) op 30 s worden ingesteld.Installatievoorschriften en detectiebereikOmdat de melder op temperatuurschommelingen reageert, moet u de volgende situaties vermijden: Richt de bewegingsmelder niet op voorwerpen met sterk reecterende oppervlakken zoals spiegels etc. Installeer de bewegingsmelder niet in de buurt van warm-tebronnen zoals verwarmingsopeningen, airconditioning, lampen etc. Richt de bewegingsmelder niet op objecten die in de wind bewegen zoals gordijnen, grote planten etc. Let bij het testen op de bewegingsrichting.2,5 m360°Ø 2 mØ 8 m L Aanbevolen montagehoogte: 2–4 m L Detectiebereik dwars: 8 m (in dwarsrichting op de melder) L Detectiebereik frontaal: 2 m (frontaal naar de melder) L Detectiehoek: 360°5.

BewegingstestDe bewegingstest dient voor het testen van het detectiebereik. Zet de potentiometer nalooptijd (TIME) op T (Test). De bewegingsmelder reageert alleen op bewegingen; de licht-meting is uitgeschakeld. Loop door het detectiebereik. Elke gedetecteerde beweging wordt door de LED weergegeven en het schakelcontact Licht sluit. Bij afwezigheid opent het schakelcontact licht na 3 s.3 sec6. InstellingDe bewegingsmelder heeft 2 potentiometers voor het instel-len van de nalooptijd (TIME) en lichtsterkte-schakelwaarde (LUX).

3Lichtsterkte-schakelwaarde (LUX) instellenMet de potentiometer lichtsterkte-schakelwaarde (LUX) kunt u diverse lichtsterktes instellen. Als u de vooraf ingestelde lichtsterkte wilt wijzigen Potentiometer op gewenste lichtsterkte (5 – 1000 lux = ) instellen. of met de Teach-in-functie een bepaalde lichtsterkte wilt inleren Bij de gewenste lichtsterkte potentiometer op zetten. De LED knippert 20 s, daarna wordt de gemeten lichtsterkte als nieuwe lichtsterkte-schakelwaarde overgenomen.  Potentiometer in de stand laten staan. LichtsterktemetingDe bewegingsmelder meet de lichtsterkte van de omgeving onder de melder. De montageplaats wordt gebruikt als refe-rentie van het verlichtingsniveau. De lichtmeting is uitgescha-keld als het schakelcontact licht sluit.

L De gemeten lichtsterkte wordt beïnvloed door de montageplaats, de lichtinval, de zonnestand, de weer-somstandigheden, de reectie-eigenschappen van de ruimte en het meubilair. De gegevens in lux zijn daarom richtwaarden. Nalooptijd (TIME) instellenAls de bewegingsmelder geen beweging meer detecteert, wordt hij na de ingestelde tijd nalooptijd uitgeschakeld. Als u de vooraf ingestelde tijd wilt wijzigen Potentiometer op de gewenste tijd (30 s – 30 min) instellen. Als u de impulsfunctie (bijv. voor een traplichttijdschakelaar) wilt gebruiken Potentiometer op zetten. Aanwezigheidsmelder is voor de modus „Trapverlichtingtijdschakelaar“ 0,5 s aan en 10 s uit7. Technische specicatiesBedrijfsspanning 110–240 V AC +10 % / –15 %Frequentie 50–60 HzStandby-vermogen < 0,5 WSchakelvermogen max. 10 A (bij 240 V AC, cos ϕ = 1)Schakelvermogen min.
