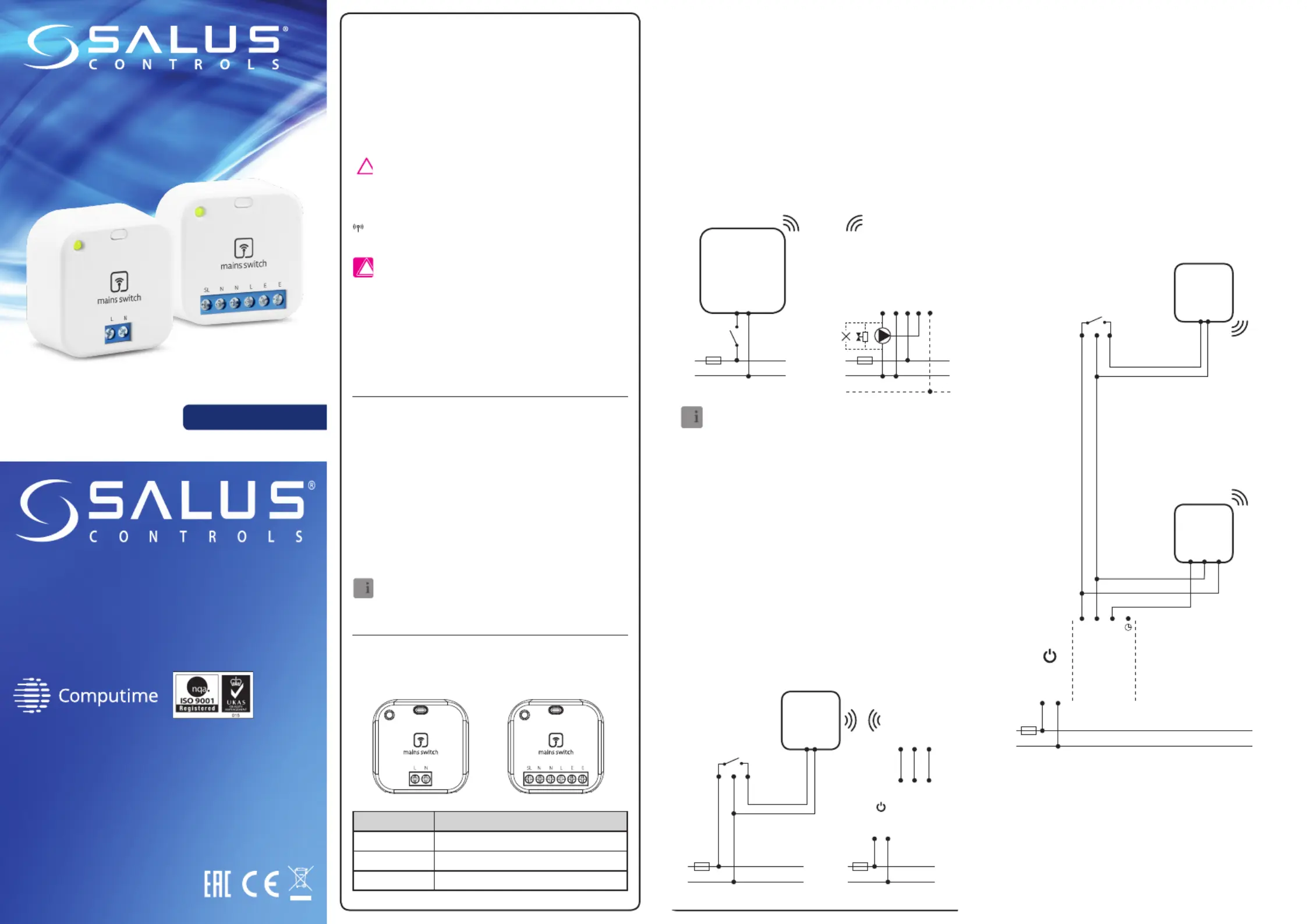

Pagina 1/2
Relais set (zender / ontvanger)
Model: RR868
[EN] V 2019
Handleiding NL
SALUS Controls is a member of the Computime Group.
Maintaining a policy of continuous product development SALUS Controls
plc reserve the right to change specification, design and materials
of products listed in this brochure without prior notice.
Introduction Aansluitschema
Product Conformiteit
Veiligheidsinformatie
Richtli 2014/30/EU, 2014,35/EU, 2014/53/EU and 2011/65/EU. jn:
868.0 MHz - 868.6 MHz; <13dBm
Meer informatie via www.saluslegal.com
1. Oplossing voor situaties waarin bedrading niet beschikbaar zijn
3.
Sluit de zender aan op de thermostaat zoals weergegeven in het
onderstaand diagram. Sluit het “SL” uitgangscontact van de
thermostaat aan op de “L” ingang contact van de zender.
“N”-contacten van de thermostaat en zender moeten met elkaar
worden verbonden. Sluit de thermostaat aan op de 230V AC voeding.
Ontvanger moet worden aangesloten op het bedrade klemstrook
"L", "N" en “SL” volgens het onderstaande bedradingsschema. De
klemstrook moet worden aangesloten op de 230V-voeding. Werking
van de thermostaat (verwarmingssignaal) zet de zender AAN, die
een signaal naar de ontvanger stuurt. De ontvanger geeft 230V
spanning aan het “SL”-contact in de klemstrook. Wanneer de
thermostaat stopt met verzenden van eenverwarmingssignaal,
dan gaat de zender UIT en gaat de ontvanger terug naar de startpositie.
L
N
L
N
L
N
PE
L
N
Wanneer S1 zendercontact gesloten is, zendt ontvanger 230V AC
(SL uitgang).
Zender
Zender
Ontvanger
RR868
Wired
wiring
centre
Thermostaat 230V AC
L
S1
N SL
SL
SL
SL
N
N
N
N
N
L E E
L
L
L
L
Ontvanger
Ontvanger
Aansluiting
L, N 230 V AC voeding
E Aarde
SL 230 V uitgang
Zender
RR868
L N
Power
Wired
wiring
centre
L
N
Thermostaat 230V AC
SL
SL
N
N
N
L
L
L
1
Zender
RR868
L N
Ontvanger
RR868
SL N L
Power
De RR868 relais set is de ideale besturing voor elektrische
apparaten zoals bijverwarming, verlichting, ventilatoren waar-
bij het niet meer mogelijk is deze bedraad aan te sluiten.
Door de zender relais te verbnden met de reeds aanwezige
thermostaat kan men hiermee elektrische verwarming tot
1000W aansturen. De signalen worden radiografisch
verzonden.
Opmerking: De set is vooraf gekoppeld.
Gebruik in overeenstemming met de EU- en nationale
regelgeving. Alleen geschikt voor gebruik binnenshuis.
Houd uw apparaat volledig droog. Dit product moet worden
geïnstalleerd door een bevoegde persoon en in overeenstem-
ming met alle EU- en nationale voorschriften. Onjuiste
installatie kan leiden tot gezondheids- of levensgevaar.
Het apparaat moet worden losgekoppeld van de voeding
voordat u de behuizing verwijderd. Tijdens de installatie
moet het apparaat worden losgekoppeld van 230V
stroomvoorziening!
Werking
De ontvanger moet worden aangesloten op de 230 V AC-
voeding. LED zal branden en de ontvanger wacht op rood
signaal van de zender. Wanneer de zender gevoed wordt door
230 V AC zal hij onmiddellijk een signaal zenden naar de
ontvanger. Ontvanger stuurt 230V AC-spanning door de
SL-uitgang. De juiste werking van apparaten wordt
aangegeven door de LED van de zender en ontvanger. groene
Signaal verzonden door de zender wordt elke 5 seconden
herhaald. De zender heeft een ingebouwde supercondensator
voor back-up stroom.
De opdracht "Uitschakelen" wordt elke 5 seconden 2 keer
verzonden na het uitschakelen.
De zender en ontvanger kunnen op 2 verschillende
stroombronnen worden aangesloten.
Beschrijving aansluitingen
Omschrijving
Sluit de zender samen met de S1 externe schakelaar aan zoals
getoond in onderstaand schema. Ontvanger moet worden aan-
gesloten op de 230V AC-stroom voeding - “L” en “N” contacten.
Elektrisch apparaat dat moet worden bestuurd (bijv. pomp, klep, lamp,
verwarming) aansluiten op de ontvanger - "SL" en "N" contacten.
Door de "S1"-schakelaar te sluiten, wordt de zender AAN gezet,
die een signaal stuurt naar het aangesloten elektrische apparaat
van de ontvanger waardoor deze AAN gaat. Opent de "S1"
schakelaar. dan schakelt zender UIT en de ontvanger gaat terug naar
de start stand (aangesloten elektrisch apparaat gaat UIT).
2. Oplossing indien bedrading tussen thermostaat en klgeen emstook
mogelijk is
Oplossing wanneer er niet genoeg bedrading is tussen
de thermostaten en klemstrook
Sluit de zender aan op de thermostaat zoals weergegeven in
het onderstaand aansluitschema. Sluit het “SL” uitgangscontact
van de thermostaat aan op de “L” ingang contact van de zender.
“N”-contacten van de thermostaat en zender moeten met elkaar
worden verbonden. Sluit de thermostaat aan op de 230V AC
voeding. Ontvanger moet worden aangesloten op de bedrade
klemstrook - contacten "L", "N" en “SL” volgens het onder-
staande bedradingsschema. De klemstrook moet worden
aangesloten op de 230V-voeding.
Werkingvan de thermostaat (verwarmingssignaal) zet de
zender AAN, die zendt signaal naar de ontvanger. De
ontvanger geeft 230V spanning op het “SL” contact van de
klemstrook. Wanneer de thermostaat stopt met het verzenden
van een verwarmingssignaal, dan gaat zender UIT en de
ontvanger keert terug naar de startpositie.
www.salus-controls.nl
info@saluscontrols.nl
Model RR868
230 V AC
230 V AC
5 (3) A
230 V AC
Draadloos, 868 MHz
45 x 45 x 20
84 x 84 x 28
100 meters in open ruimte
Behuizing
Druk 3x op de knop (zeer snel, binnen 1 seconde).
1 min
1
2
3
4
5
Sluit de ontvanger en zender aan op 230V AC voeding.
LED knippert op beide apparatenoran e j
3x 3x
3
3
Zender Ontvanger

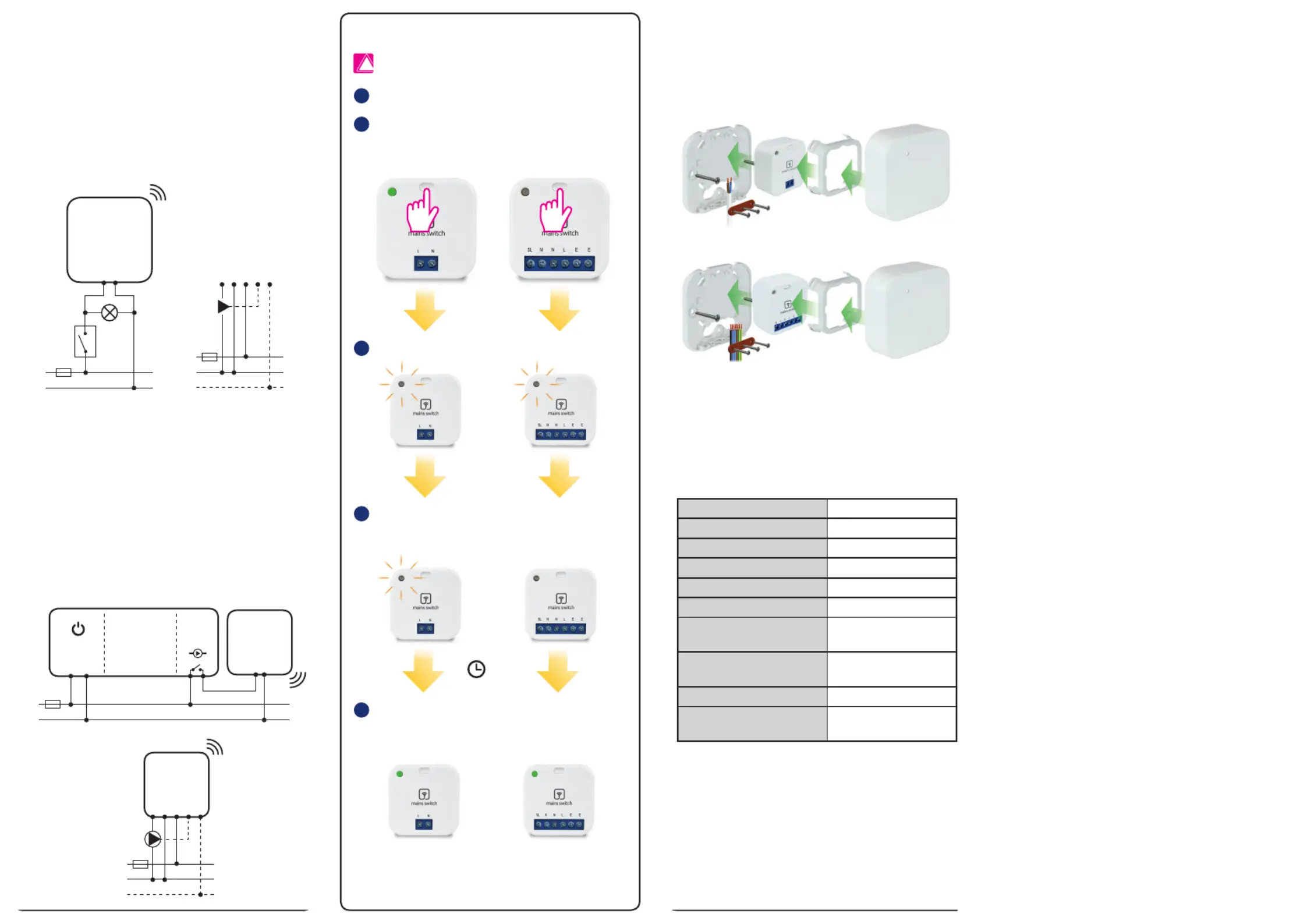

4. Draadloos schakelen via een lichtschakelaar
L
N
L
N
PE
Zender
RR868
L N
Ontvanger
RR868
SL N L E E
Licht schakelaar
NL
Power
Pomp
L
N
Klemstrook
Zender
RR868
L N
L
N
PE
SL N L E E
Ontvanger
RR868
De zender moet parallel worden aangesloten op de
schakelaar volgens onderstaand aansluitschema.
Sluit het apparaat b.v. pomp aan op: de ontvanger - "SL"
en "N" contacten. Sluit de ontvanger aan op de 230V
voeding - “L” en “N” contacten. AAN zetten van de de
schakelaar, gaat de zender AAN en stuurt het signaal
naar de ontvanger. De ontvanger geeft 230V voeding
op het “SL” contact en het te schakelen apparaat gaat
AAN. Door de schakelaar UIT te zetten, wordt de
zender UIT geschakeld. Ontvanger gaat terug naar
de startpositie en apparaat gaat uit.
5. Draadloze verbinding van klemstrook en pomp
Sluit de zender en het pomprelais van de klemstrook aan
volgens het onderstaande aansluitschema. Sluit de pomp
aan op de ontvanger - "SL" en "N" contacten.Sluit de
ontvanger aan op 230V voeding - "L" en "N" contacten.
Door het pomprelais in de klemstrook AAN te zetten, zal
de zender een signaal naar de ontvanger sturen . De
ontvanger zal de schakelaar omzetten en pomp activeren.
Door het pomprelais van de klemstrook UIT te schakelen,
wordt de zender UITgeschakeld. Ontvanger gaat terug
naar de startpositie en pomp wordt uitgeschakeld.
Pairing /koppelen van zender en ontvanger
Opmerking: apparaten zijn reed gekoppeld
De zender blijft 1 minuut in de koppelingsmodus
(LED knippert ), de ontvanger bevestigdoranje
de koppeling door van te veranderen in groen
rood LED.
Wanneer de zender de koppelingsmodus verlaat,
stuurt deze een signaal naar de ontvanger.
LED op beide apparaten zijn nu . De groen
apparaten zijn klaar voor gebruik.
RR868 bevat 2 behuizingen - voor de ontvanger
en voor de zender. De montage van apparaten
wordt weergegeven op de onderstaande afbeeldingen:
Opmerking
Technische gegevens
Max Schakelvermogen
Voeding zender
Voeding ontvanger
Ontvanger uitgang
Protocol
Afmeting (mm)
ontvanger en zender
Afmeting (mm) behuizing
ontvanger en zender
Bereik signaal
Bereik signaal in
gebouwen
35 meter afhankelijk
van gebouw.
Product specificaties
| Merk: | Salus |
| Categorie: | Thermostaat |
| Model: | RR868-5A |
