Salus RT20 Handleiding

De RT20 is een volledig elektronische kamerthermostaat die vele voordelen biedt ten opzichte van conventionele, mechanische tegenhangers. Deze thermostaat is zeer eenvoudig te gebruiken met zijn standaard draaiknop en biedt u met zijn ultramoderne elektronica een ongeëvenaard bedieningsgemak voor alle soorten verwarm-ingssystemen. De functies van de RT20, die hieronder in detail worden beschreven, zorgen ervoor dat u uw verwarmingssysteem op een nauwkeurige, gemakkelijke en energiebesparende manier kunt regelen. Dit product voldoet aan de essentiële vereisten en andere relevante bepalingen van de richtlijnen EMC 2014/30/EU, LVD 2014/35/EU, RED 2014/53/EU en RoHS 2011/65/EU. De volledige tekst van de EU-verk-laring van Conformiteit is beschikbaar op het volgende internetadres:www. saluslegal.

comVentielbeschermingsfunctieOm ervoor te zorgen dat afsluiters beweegbaar en gebruiksklaar bli-jven, zelfs wanneer ze voor langere tijd niet worden gebruikt – b. v. tijdens de zomer – de RT20 heeft een klepbeschermingsfunctie. Kort één keer per week, ook als er geen warmtevraag is, openen de klepaandrijvingen de kleppen die ze aansturen. Gebruik in overeenstemming met nationale en EU-regelgeving. Gebruik het apparaat zoals bedoeld en houd het in een droge staat. Product alleen voor gebruik binnenshuis. De installatie moet worden uitgevoerd door een gekwaliceerd persoon in overeenstemming met de nationale en EU-regelgeving.

IntroductieIntroducereProductconformiteitTechnische eigenschappenVeiligheidsinformatieDe kamerthermostaat RT20 is ontworpen als elektronische temperatu-urregelaar voor de elektrische jnafstelling van verwarmingssystemen op basis van warm water en wordt gebruikt voor het aansturen van elektrothermische klepaandrijvingen of andere elektrische apparaten. Het is van essentieel belang dat de in de technische specicaties vermelde maximale schakelstroom niet wordt overschreden. Wij zijn niet aansprakelijk voor enige vorm van oneigenlijk gebruik.

Deze apparatuur mag alleen worden geïnstalleerd door een geautoriseerde, gekwaliceerde monteur en alleen in overeen-stemming met het bedradingsschema. Ook moet de installatie in overeenstemming zijn met de laatste VDE-regelgeving en de regelgeving van uw elektriciteitsleverancier. Het systeem moet spanningsloos zijn terwijl de installatie wordt uitgevoerd en alle veiligheidsinstructies moeten nauwkeurig worden opgevolgd. Zoek een plaats voor de thermostaat waar deze niet wordt afgedekt door gordijnen, meubels of iets anders. De regelaar mag niet te dicht bij een warmtebron (lampen, kachel, direct zonlicht, enz. ) worden geïnstalleerd, en ook niet op een plaats waar hij wordt blootgesteldaan tocht. De regelaar moet op een geschikte plaats worden geïnstalleerd, zodat de kamertemperatuur nauwkeurig kan worden bewaakt en dienovereenkomstig nauwkeurig kan worden geregeld.

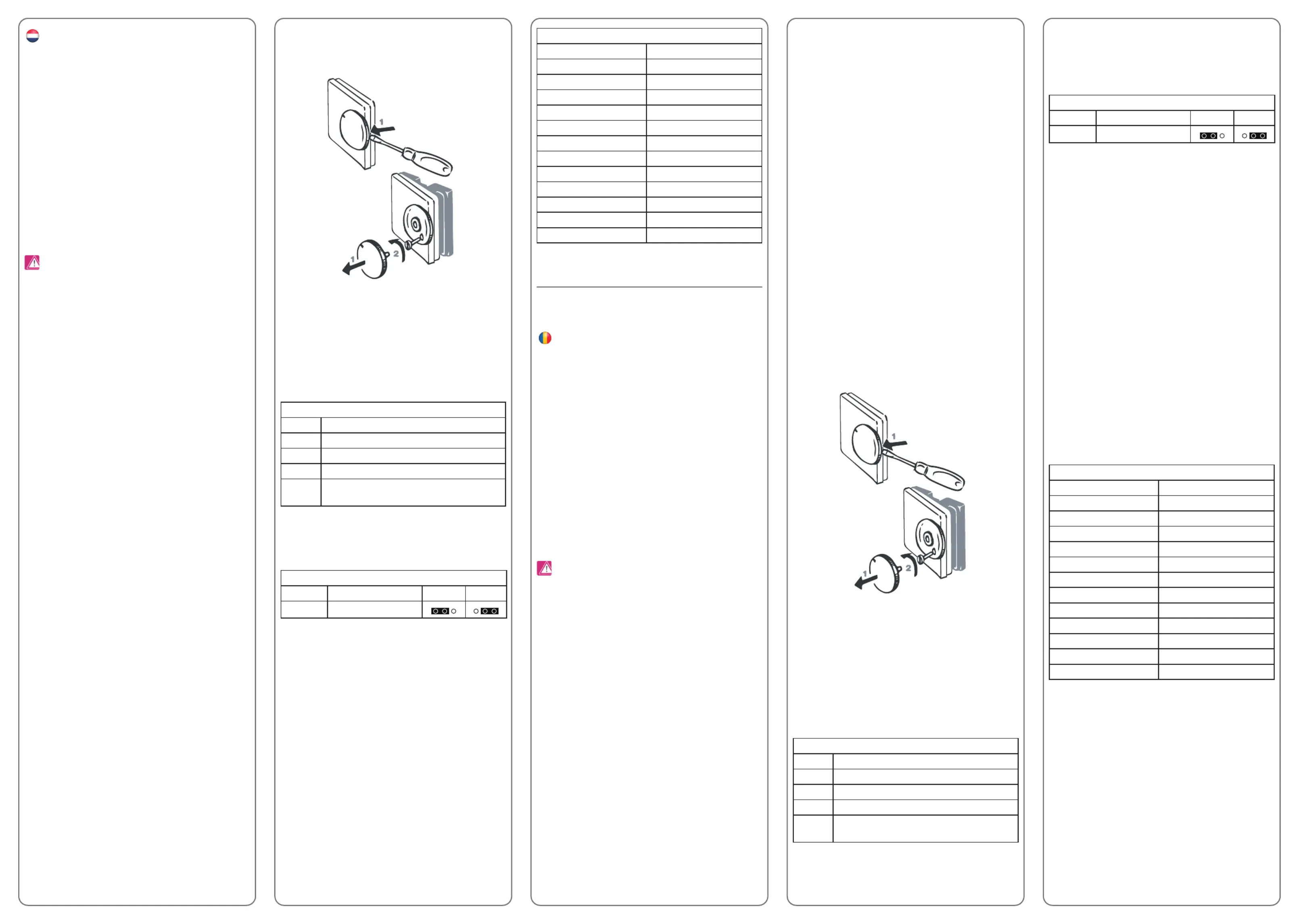

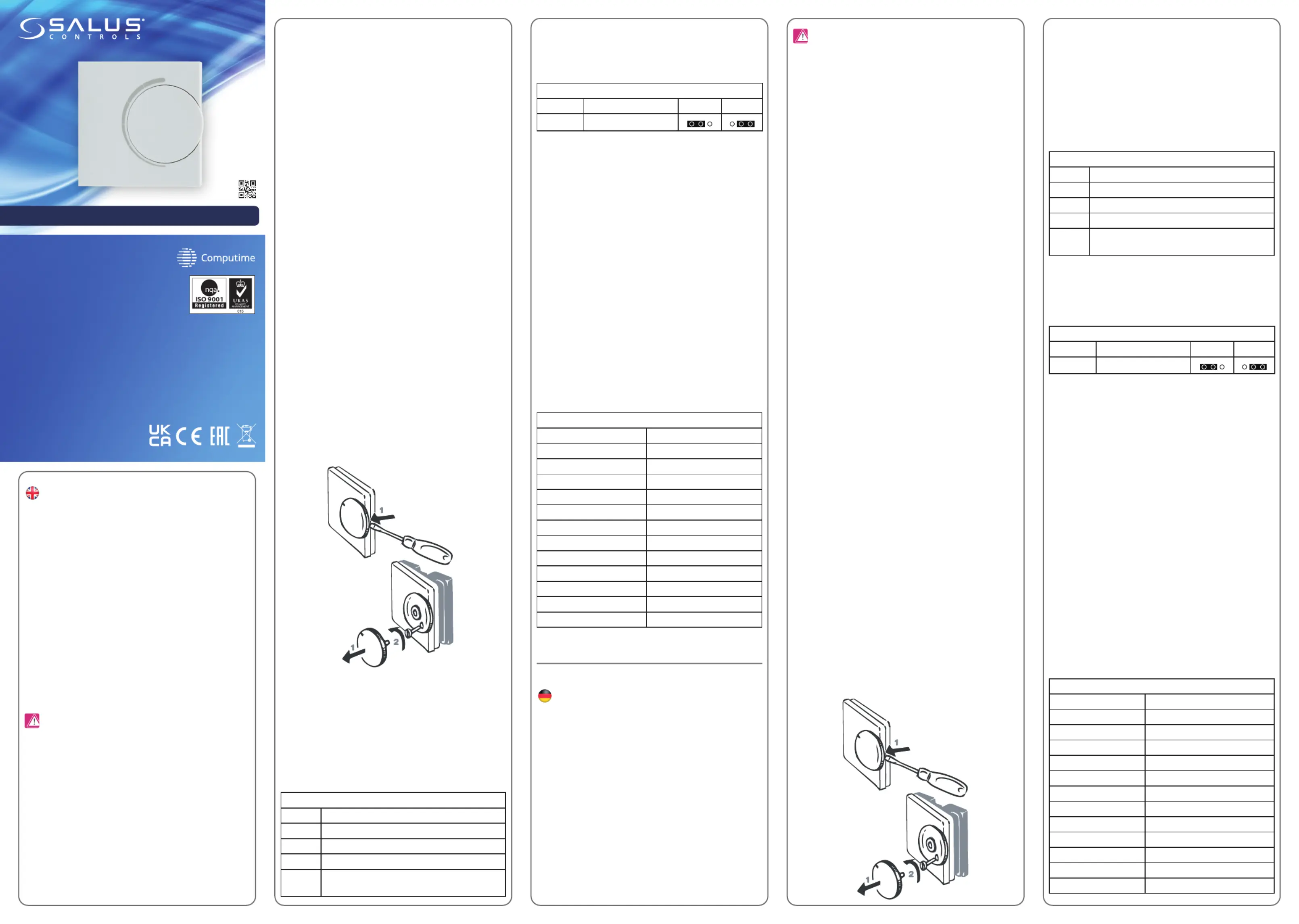

Belangrijk: Voordat u de behuizing opent, moet de thermostaat worden losgekoppeld van de voeding. TemperatuurverlagingEen tijdgestuurde en vraaggestuurde verwarmingsregeling behoren tot de beste manieren om de verwarmingsenergie zuinig te beheren. De RT20 heeft een geïntegreerde temperatuurverlagingsfunctie waarmee u de ingestelde temperatuur automatisch met 4K kunt verlagen zonder dat er een dure uitbreidingsinstallatie op de ketel-controller nodig is. Deze ‘nachtverlaging’ kan worden geactiveerd door een extern signaal, b. v. tijdsturing vanaf een klemmenstrook, of via een standaard externe timer. WandmontageHet deksel van de behuizing moet van de grondplaat worden gescheiden voordat de regelaar wordt gemonteerd. Volg de onderstaande stappen:Installatie1. Trek het stelwiel voorzichtig met een platte schroevendraaier eraf. 2. Verwijder de schroef onder het stelwiel. 3.

De thermostaat moet worden aangesloten volgens onderstaand bedradingsschema:VerbindingRT20 - 230 V-modelTerminal BeschrijvingNSB NachttemperatuurverlagingN NeutraalL 230 VAC-voedingSL230 VAC onder spanning geschakeld(Moet tot 5 stelmotoren kunnen aansturen)Om energie te besparen wordt, wanneer NSB actief is, de jumper op de print gebruikt om de temperatuur met 2 of 4 graden te verlagen, afhankelijk van de jumperaansluiting. De fabrieksinstelling voor de NSB staat op 2. Deze instelling kunt u naar eigen wens wijzigen door de jumper naar 4 te verplaatsen. Belangrijk: De contactklem mag niet worden verwijderd. Zolang de installatie volgens een professionele standaard wordt uitgevoerd, zal aan de criteria voor beschermingsklasse II worden voldaan.

Jumper-instellingenRT20 - JumperFunctie 2 4NSB TemperatuurverlagingDe elektronische kamerthermostaat RT20 wordt gebruikt voor het regelen van de temperatuur in droge, afgesloten ruimtes met een normale omgeving en een maximale luchtvochtigheid van 95% (niet condenserend). Met de draaiknop is het uiterst eenvoudig en handig om de gewen-ste kamertemperatuur in te stellen. Deze elektronische regeling zorgt ervoor dat de ingestelde kamertemperatuur nagenoeg zonder schommelingen wordt gehandhaafd en activeert indien nodig au-tomatisch een temperatuurverlaging. Gebruik nooit iets anders dan een zachte, droge doek om het ap-paraat schoon te maken. Gebruik nooit schoonmaakmiddelen die oplosmiddelen of scherpe voorwerpen bevatten om het apparaat schoon te maken. WerkingRT20 230V - Technische gegevensSpanning 230V AC/ 50HzUitgang: 230V ACTemperatuurbereik 5°C - 35°CMaximaal belasting 0.
