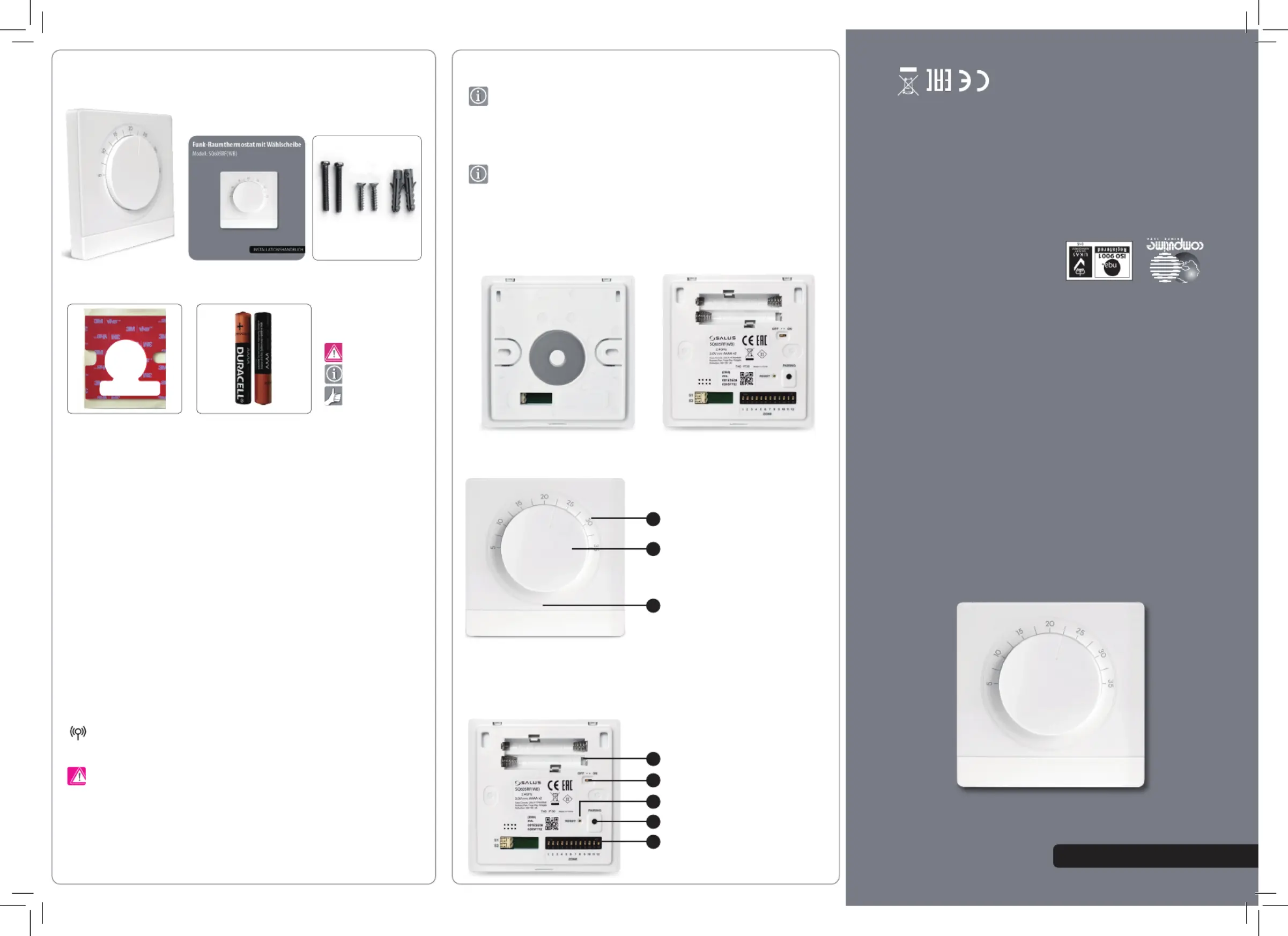

Pagina 1/2

Produkt omschrijving

Draadloos thermostaat met draaiknop

Model: SQ605RF(WB)

INSTALLATIE HANDLEIDING

Gebruikte pictogrammen

in deze handleiding

Veiligheid

Bevestigingsmateriaal

AAAA-Batterijen x 23M Sticker-zelfklevend

1 x HandleidingSQ605RF(WB) Draadloos thermostaat

mer draaiknop

Product Conformiteit

2405MHz-2480MHz; <14dBm (Zigbee)

Verpakingsinhoud

Montage

Achterkant

1. Batterijen

2. AAN/UIT Schakelaar

3. RESET-Knop

4. Pairing-Knop

5. Jumper (voor Zone selectie)

JULI 2022

V003

For PDF Installation guide please

go to www.salus-manuals.com

SALUS Controls Nederland

www.salus-controls.com/nl

verkoop@saluscontrols.nl

Tel: 0031-(0)85-7326848

www.salus-controls.com

SALUS Controls ist Mitglied der Computime Gruppe

Zur Aufrechterhaltung einer Politik der ständigen Weiterentwicklung der Produkte, behält sich SALUS

Controls GmbH das Recht vor, Speziﬁkation, Design und Materialien der Produkte, die in dieser Broschüre

aufgeführt sind, ohne vorherige Ankündigung zu ändern.

Berlangrijke Info

Uw voordeel

Bedankt voor het aanschaffen van de SQ605RF(WB) kamerthermostaat.

Deze thermostaat regelt je kamertemperatuur precies op de ingestelde

temperatuur namelijk bij verwarming en bij koeling. De SQ605RF(WB) is

specifiek een draadloze kamer thermostaat ontwikkeld voor

vloerverwarming. De thermostaat moet draadloos worden aangesloten op

de klemmenstrook KL08RF (koppelen). Accessoirecomponenten zoals

extra klemmenstroken KL04RF, coördinator CO10RF en repeater

RE10RF zijn beschikbaar. Het biedt door de conventionele draaiknop

een uniek bedieningsgemak voor uw vloerverwarming.

Dit product voldoet aan de essentiële eisen en andere relevante

bepalingen van RED Richtlijnen 2014/53/EU en 2011/65/EU. De

volledige tekst van de EU-conformiteits verklaring is: beschikbaar op

het volgende internetadres: www.saluslegal.com

Veiligheidsinformatie

Gebruik in overeenstemming met nationale en EU-regelgeving. Gebruik

het apparaat zoals bedoeld, houd het in droge toestand. Product alleen

voor gebruik binnenshuis. De installatie dient door een gekwalificeerd

persoon in overeenstemming met de nationale en EU-regelgeving

uitgevoerd worden! Koppel uw apparatuur los voordat u de ontvanger

schoonmaakt met een droge doek.

De ideale positie voor de thermostaat is 1,5 m van de vloer, ver

weg van verwarmings- of koelingsbronnen. De thermostaat mag

niet worden blootgesteld aan direct zonlicht, noch aan andere

extreme omstandigheden, zoals tocht. Hij zou op een plaats moeten

worden gemonteerd waar de thermostaat goed bereikbaar is.

Voor wandmontage kunt u de meegeleverde accessoires

(montageschroeven of gebruik zelfklevende sticker). Verwijder het

achterpaneel om deze aan de muur te bevestigen. Steek daarna

gewoon de thermostaat in de plaat (deze heeft een ingebouwde

magneet).

Achterzijde

voorzijde

Temperatuurschaal

Draaiknop

LED

De temperatuur wordt ingesteld door de knop naar de gewenste

temperatuur: 5° - 35°C te draaien

Thermostat SQ605RF(WE) met zone van de klemstrook verbinden.

Open het netwerk op de klemstrook KL08RF

Plaatst de batterijen in het batterijvak en zet thermostaat op ON

Pairing knop ongeveer 7 seconden indrukken.

Klemstrook resetten:

Reset alle thermostaten.

Zet alle schakelaars weer op OFF (naar beneden).

Nu 2-3 minuten wachten totdat alle condensatoren leeg zijn.

Druk nu met een schroevendraaier op de resetknop (6).

Als alle zone-LED's uit zijn, moet u het klemmenblok spanningsloos maken!

Het koppelingsproces voltooien.

Resetten van Thermostaat op klemstrook

Wacht, tot Netwerk

LED (4) groen gaat

branden.

Model: SQ605RF(WB)

Voeding: AAAA-Batterie 1,5 V (x2)

Temperatuur bereik: 5°C-35°C

Regelalgorithme: Hysterese +/- 0, 5K

Opslag temperatuur: -20°C - 60°C

Bedrijfstemperatuur: 0 °C - 45 °C

Luchtvochtigheid (niet condenserend): 5 – 95 % rL

Protocol: ZigBee 2,4GHz

Montage: Opbouw

Beschermklasse: IP30

Ventiel/Vorstbeveiliging: Ja/Ja: 5°C.

Verwarming en koeling: Ja, door wijziging op de klemstrook KL08RF

Afmeting (B x H x T) 86 x 86 x 19,5 mm

1.1

1.2

2.1

2.2

2.3

4.1

4.2

Koppelen van SQ605RF met KL08RF klemstrook.

LED-Aanduiding

5 sec

Warmtevraag uitgeschakeld

Als de kamertemperatuur hoger is dan 36 °C, wordt de verwarming uitgeschakeld.

Koeling uitgeschakeld

Als de kamertemperatuur lager is dan 4°C, wordt de koeling uitgeschakeld.

Verwarm modus

Koel modus

De thermostaat begint te koelen wanneer de kamertemperatuur boven de ingestelde waarde komt

en stopt de koel functie wanneer de kamertemperatuur op of onder de ingestelde waarde is.

Funktie LED-Aanduiding

Zonder Alle LEDs zijn uit.

Verwarming Rood LED brandt 1 seconde lang.

Koeling Blauw LED brandt 1 seconde lang.

Netwerk scannen Rood LED knippert 3x AAN/UIT voor elk 0,25 sekonde, daarna 3,75

sekonde UIT dit proces herhaalt zich.

Koppelen apparaten Rood en groen LED knipperen 0,25 seconden AAN en 0,75 seconden

UIT, daarna blijft dit proces zich herhalen.

Identificieren Groen LED knippert iedere (1) Seconde AAN en UIT.

Foutweergave

Beschermende functies

Vertraging in koeling modus

Hysterese 0,5K

Technische Gegevens

De LED begint automatisch te knipperen wanneer er een fout optreedt

Fout LED-Aanduiding

Koppeling verloren Alle LED's knipperen elke 30 seconden 3x gedurende

0.25 seconde AAN en UIT.

Verbinding met gekoppelt

apparaat verloren

Alle LED's knipperen elke 30 seconden 2x gedurende

0.25 seconde AAN en UIT

Verbinding met coördinator

verloren

Laag batterijniveau Blauw LED knippert voor 0,25 Seconden AAN, 9,75 Seconden UIT,

Daarna iedere 10 seconden

Interne Temperatuursensor

defekt

Rood LED knippert elke 10 sekconden voor 0,25 seconden AAN

aansluitend 9,75 seconden UIT

Zone al bezet Rood LED knippert 5x voor iedere 0,25 seconden AAN und UIT

Als de koelmodus is ingeschakeld, is het minimale aan/uit-interval 3 minuten.

5 sec

15 sec

1 2 3 4

1 2 3 4 65

4.3

4.4

Installeer het bedradingscentrum volgens de instructies die bij het product zijn gevoegd.

Stop de cöorinator in de klemstrook ( indien niet reeds aanwezig).

Let op: Coordinator moet een recent software hebben!

Houd de CO10RF-coördinatorknop

5 seconden ingedrukt om het

ZigBee-netwerk te openen tot de

LED gaat rood knipperen

Selecteer de zone die met de thermostaat moet worden geregeld. Bij het omzetten

OFF naar ON van meerdere Jumpers wordt het mogelijk gemaakt om meerdere

zones te schakelen.

Jumpers omzetten

naar ON (boven)

Het LED lampje aan de voorzijde van de

thermostaat knippert 3x ROOD

Daarna gaat het LED lampje ORANJE

knipperen, zodra de stopt met knipperen dan

is de thermostaat gekoppeld.

Wanneer alle thermostaten gekoppeld zijn,

druk dan de coördinator 5 seconde in, om

het proces af te sluiten.

Wat moet er gebeuren als de toewijzing van de zones moet worden gewijzigd

of als een zone tweemaal is toegewezen tijdens het koppelingsproces?

(LED knippert 5 keer ROOD).

Houd de coördinatorknop 15 seconden ingedrukt totdat de LED ORANJE gaat branden.

Daarna brandt de LED continu en knippert de netwerkknop (4) ROOD GROEN

Druk op de koppelingsknop totdat de LED

op de voorkant wordt en BLAUW

weer uitgaat.

Zet de thermostaat uit

Hierna de klemstrook weer van voeding 230V voorzien, en start onieuw met 1

om het systeem weer te koppelen.

Druk kort (houd de koppelingsknop minder dan 3 seconden ingedrukt) om de status

van de thermostaat te bekijken

Alle LED's knipperen elke 30 seconden 1x gedurende

0.25 seconde AAN en UIT

De thermostaat begint te verwarmen wanneer de kamertemperatuur onder de ingestelde

waarde komt en stopt de verwarmingsfunctie wanneer de kamertemperatuur op of boven

de ingestelde waarde is.

!!! Zorg bij het koppelen van de thermostaten dat er maar 1 KL08RF klemstrook tegelijk in koppelmodus staat. Controleer of de coordinator op zone 1 staat!!

Dit kan u doen door 1 seconde op Pair knop op de klemstrook te drukken hierdoor moet het lampje bij zone 1 gaan branden. Bij andere zone, dan resetten van klemstrook ***

*** Reset de klemstrook KL08RF en haal daarna de stekker eruit. Stekker er weer in en bovenstaande stappen herhalen.
