1

Instruction

Bulletin

Boletín de

instrucciones

40268-901-03

09/2006

Lexington, KY, USA

BCV Rainproof Vertical Circuit Breaker Cover

Cubierta a prueba de lluvia para interruptor automático vertical BCV

Replaces / Reemplaza 40268-901-02 07/2002

Retain for future use. / Conservar para uso futuro.

PRECAUTIONSPRECAUCIONES

DANGER / PELIGRO

HAZARD OF ELECTRIC SHOCK, EXPLOSION, OR ARC

FLASH

•Apply appropriate personal protective equipment (PPE) and

follow safe electrical work practices. See NFPA 70E.

•This equipment must only be installed and serviced by

qualified electrical personnel.

•Turn off all power supplying this equipment before working

on or inside equipment.

•Always use a properly rated voltage sensing device to

confirm power is off.

•Replace all devices, doors and covers before turning on

power to this equipment.

PELIGRO DE DESCARGA ELÉCTRICA, EXPLOSIÓN O DESTELLO POR

ARQUEO

•Utilice equipo de protección personal (EPP) apropiado y siga las prácticas

de seguridad eléctrica establecidas por su Compañía, consulte la norma

70E de NFPA.

•Solamente el personal eléctrico especializado deberá instalar y prestar

servicio de mantenimiento a este equipo.

•Desenergice el equipo antes de realizar cualquier trabajo en él.

•Siempre utilice un dispositivo detector de tensión nominal adecuado para

confirmar la desenergización del equipo.

•Vuelva a colocar todos los dispositivos, las puertas y las cubiertas antes de

volver a energizar el equipo.

Failure to follow these instructions will result in death or

serious injury.

El incumplimiento de estas instrucciones podrá causar la muerte o

lesiones serias.

INSTALLATIONINSTALACIÓN

1.Turn off all power supplying this equipment before working

on or inside equipment.

1.Desenergice el equipo antes de realizar cualquier trabajo en él.

2.Depending on the type of circuit breaker in use, choose

appropriate hole pattern in device. See Figure 1.

2.Según el tipo de interruptor automático que va a usar, elija el patrón de

agujeros apropiado para el dispositivo, vea la figura 1.

3.To the back face of the circuit breaker cover base, apply a

continuous bead of sealant 1/8 in. in diameter all around

the breaker opening 0.20 from the edge.

NOTE:Sealant for breaker cover base must form a

continuous seal around the breaker opening in the base.

Dow Corning Sealant 731 or equivalent is recommended.

3.En la parte posterior de la base de la cubierta del interruptor automático,

aplique sellador continuamente hasta formar un reborde de

aproximadamente 3,2 mm (1/8 pulg) de diámetro alrededor de la abertura

del interruptor, 5 mm (0,2 pulg) desde el borde.

NOTA:El sellador aplicado a la cubierta del interruptor automático debe

formar un sello continuo alrededor de la abertura del interruptor en la

base. Se recomienda el sellador Dow Corning 731 o uno equivalente.

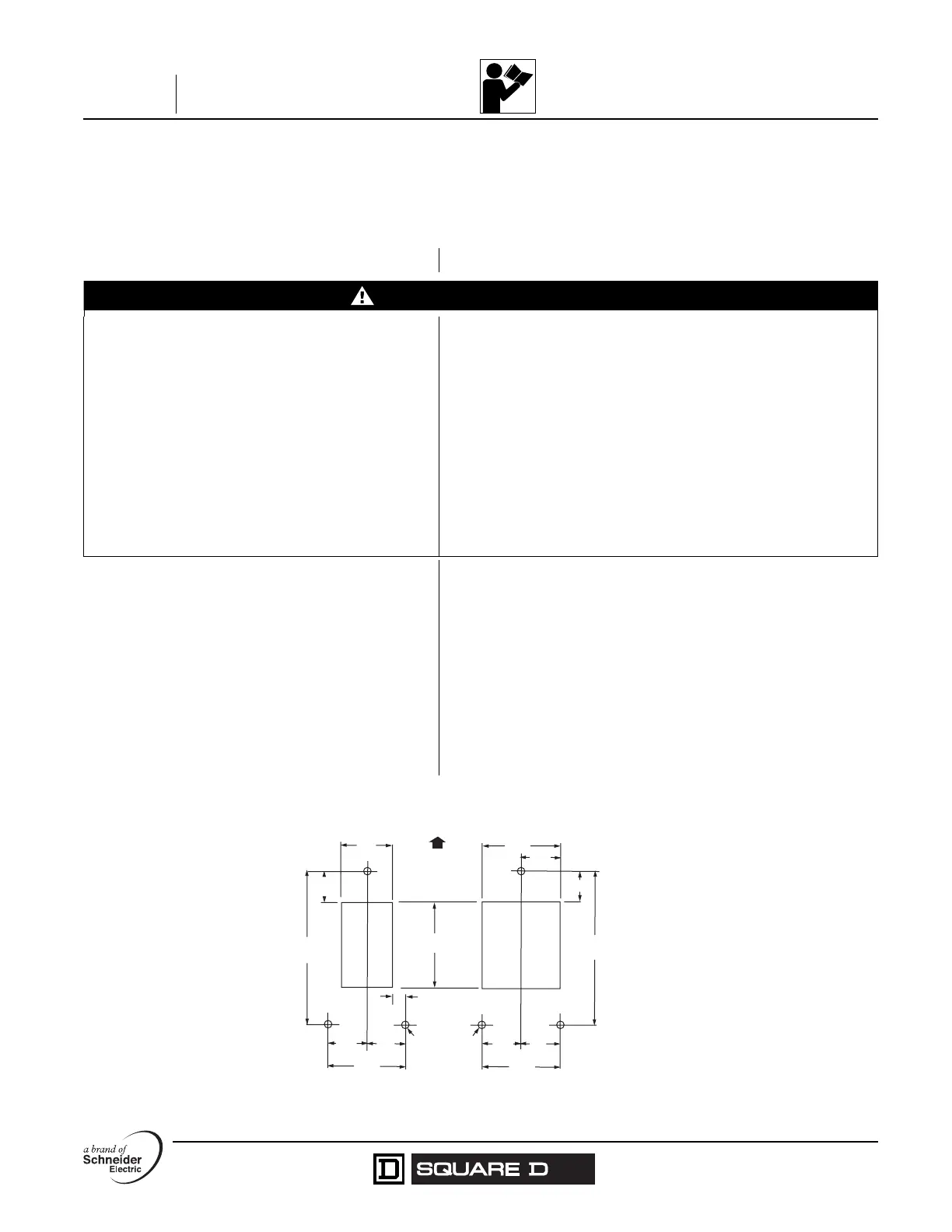

Figure / Figura1:

Top of Device / Parte superior del dispositivo

1.40

[36]

1.08

[27]

1.075

[27]

0.78

[20]

0.78

[20]

4.14

[105]

2.32

[59]

4.14

[105]

1.05

[27]

1.05

[27]

1.05

[27]

1.05

[27]

Dia.

Holes /

agujeros

2.10

[53]

2.10

[53]

0.14

[4]

0.35

[9]

Standard Opening /

Abertura estándar

Required Opening for KA 2- and 3-Pole, QO, QOU,

Q1 3-Pole /

Abertura requerida para los interruptores automáticos

KA de 2 y 3 polos y QOU, QO, Q1 de 3 polos
