Pagina 1/2

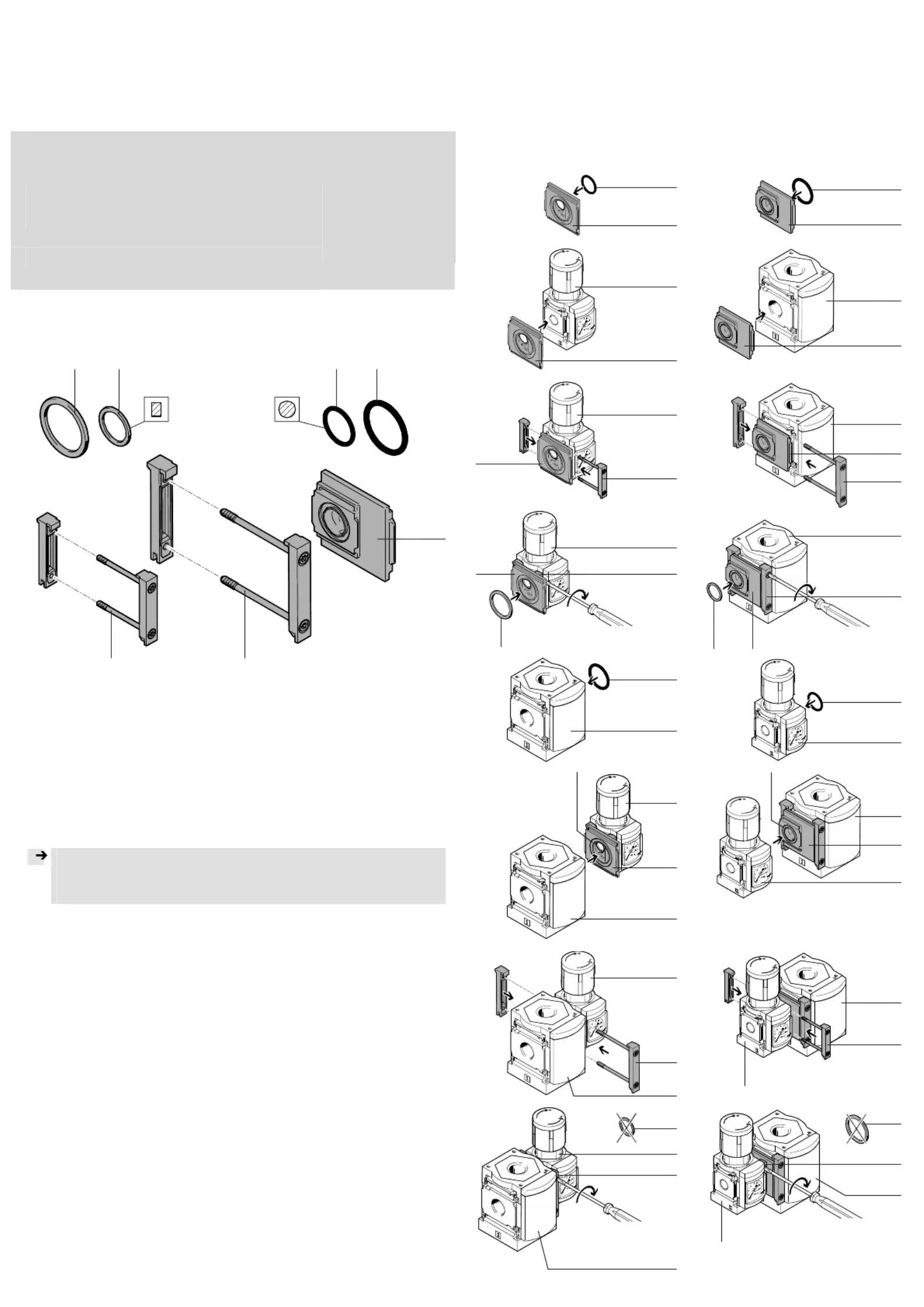

1. Teileliste
10720d_1
1 O-R
ing 19x2
2 O-Ring 29x3
3 Modulverbinder MS4-6-AMV
4 Modulverbinder MS6-MV
1)
5 Modulverbinder MS4-MV
6 Flachdichtung MS6-NNR
7 Flachdichtung MS4-NNR
Nicht im Lieferumfang:
8 Wartungsgerät MS4-…
9 Wartungsgerät MS6-…
Bestimmungsgemäß dient der Modulverbinder MS4-6-AMV als Adapter
zwischen den Wartungsgeräten 8 9 und .
Hinweis
Je nach Montagevariante bleibt die Flachdichtung 6 oder 7 übrig.
1) Alternativ kann für Modulverbinder 4 auch ein Befestigungswinkel MS6-WP für die
Wandmontage eingesetzt werden, der sich jedoch nicht im Lieferumfang befindet.
2. Montage
2.a. Variante 1
8 Wartungsgerät MS4-…
rechts
9 Wartungsgerät MS6-…
links
10720d_10
10720d_11
10720d_12
10720d_13
10720d_14
10720d_15
10720d_16
10720d_17
2.b. Variante 2
9 Wartungsgerät MS6-…
rechts
8 Wartungsgerät MS4-…
links
10720d_2
10720d_3
10720d_4
10720d_5
10720d_6
10720d_7
10720d_8
10720d_9
Montageanleitung (de)
712 812 / 2007-04NH
†‡
Modulverbinder
MS4-6-AMV
Festo SE & Co.
KG
Postfach
73726 Esslingen
++49/(0)711/347-0
www.festo.com
1
3
6
8
3
8
5
3
5
8
3
6
2
9
8
3
9
8
4
9
8
4
9
7
1,2 Nm _ 10%
0,8 Nm _ 10%
0,8 Nm _ 10%
1,2 Nm _ 10%
3
2
9
3
3
4
9
4
9
7
3
8
1
8
9
3
9
5
8
5
9
8
7
6
3
1
2
6
7
4
5
1. Parts list
10720d_1
1 O-
ring 19x2
2 O-ring 29x3
3 Module connector MS4-6-AMV
4 Module connector MS6-MV
1)
5 Module connector MS4-MV
6 Flat seal MS6-NNR
7 Flat seal MS4-NNR
Not included in scope of
delivery:
8 Service unit MS4-…
9 Service unit MS6-…
The module connector MS4-6-AMV is intended for use as an adapter be-
tween service units 8 and 9.
Note
Depending on the mounting variant, the flat seal 6 or 7 remains
unused.
1) Alternatively a fastening bracket MS6-WP can also be used for module connector 4 for
fitting onto a wall. However this is not included in scope of delivery.
2. Assembly
2.a. Variant 1
8 Service unit MS4-…
Right-hand
9 Service unit MS6-…
Left-hand
10720d_10
10720d_11
10720d_12
10720d_13
10720d_14
10720d_15
10720d_16
10720d_17
2.b. Variant 2
9 Service unit MS6-…
Right-hand
8 Service unit MS4-…
Left-hand
10720d_2
10720d_3
10720d_4
10720d_5
10720d_6
10720d_7
10720d_8
10720d_9
Assembly instructions (en)
712 812 / 2007-04NH
†‡
Module connector
MS4-6-AMV
Festo SE & Co.
KG
Postfach
73726 Esslingen
++49/(0)711/347-0
www.festo.com
1
3
6
8
3
8
5
3
5
8
3
6
2
9
8
3
9
8
4
9
8
4
9
7
1.2 Nm _ 10%
0.8 Nm _ 10%
0.8 Nm _ 10%
1.2 Nm _ 10%
3
2
9
3
3
4
9
4
9
7
3
8
1
8
9
3
9
5
8
5
9
8
7
6
3
1
2
6
7
4
5
