Pagina 1/2

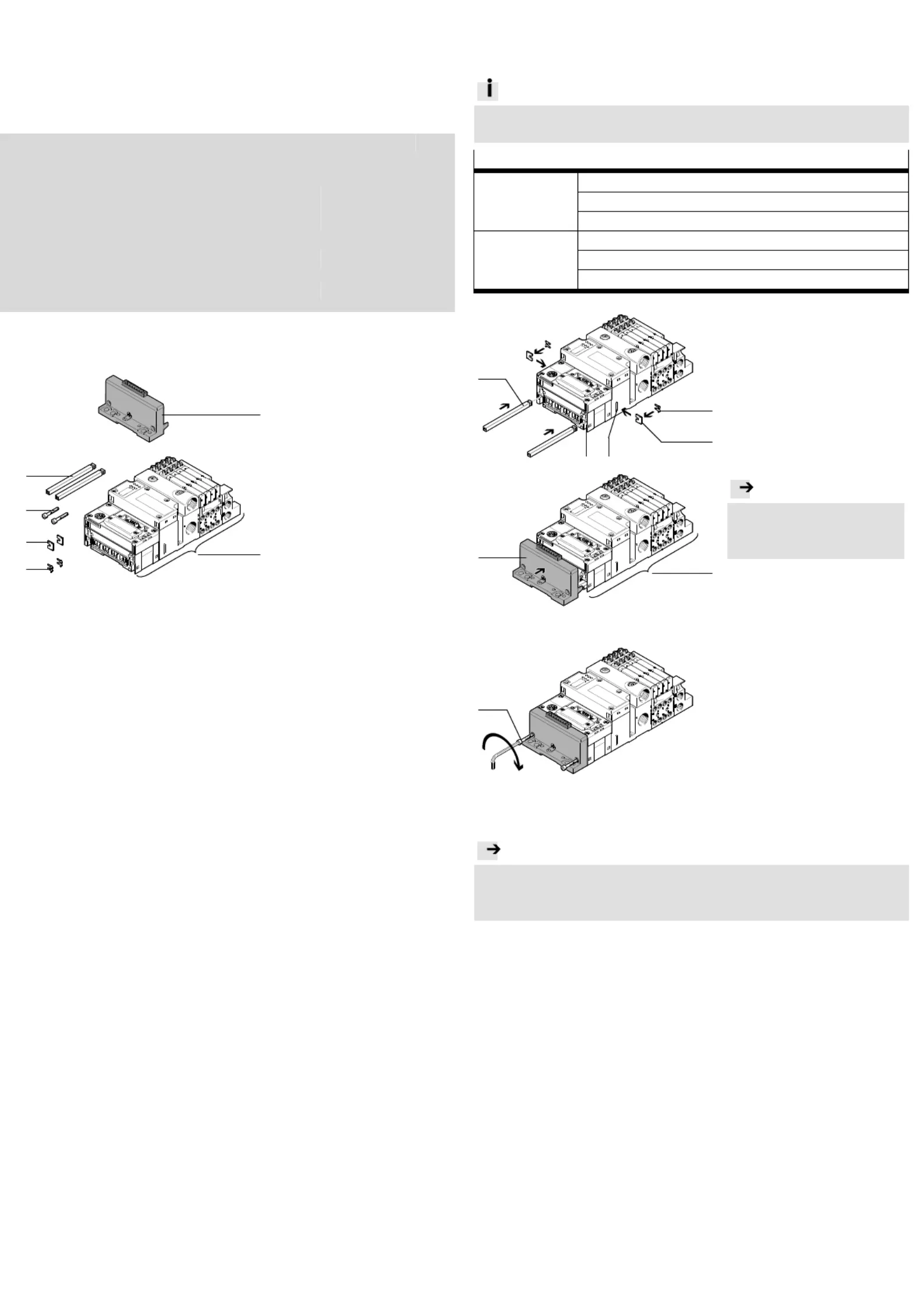

Montageanleitung (Original: de)
8026197
1306NH
†‡
Endplatte
CPX-EPL-EV-S
Festo SE & Co. KG
Postfach
73726 Esslingen
Deutschland
+49 711 347-0
www.festo.com
1. Te
ileliste
1896
0d_1
1 Endplatte
CPX-EPL-EV-S
(1x)
1896
0d
_2
Nicht im Lieferumfang:
2 CPX-Terminal
3 Zuganker
4 Schraube M4
5 Befestigung
6 Sicherungsblech
(1x)
(2x)
(2x)
(2x)
(2x)
Bestimmungsgemäß dient die Endplatte CPX-EPL-EV-S 1 zur Befestigung
und Systemeinspeisung der Spannungsversorgung für das CPX-Terminal
( CPX-Pin-Belegung)/( CPX-Systembeschreibung).
2. Montage
Info
Montage der Endplatte 1 an Modul (X) wegen Kollision nicht möglich:
Modul (X) an einer anderen Modulposition montieren.
Modul (X)
Anschlussblock CPX-AB-1-7/8-DN
CPX-AB-2-M12-RK-DP
CPX-AB-2-M12-RK-IB
Busknoten CPX-M-FB34
CPX-M-FB35
CPX-M-FB41
1896
0d_3
Zuganker 3 in Öffnun-
gen (A) schieben.
Befestigungen 5 und Si-
cherungsbleche 6 überei-
nanderlegen, gemeinsam in
Öffnungen (B) schieben.
1896
0d
_4
Hinweis
Vermeiden von Sachschäden:
Auf korrekten Sitz der
Steckverbindung achten.
CPX-Terminal 2 auf ebene
Fläche legen.
Endplatte 1 auf CPX-
Terminal 2 schieben.
1896
0d_5
Schrauben 4 festdrehen,
zulässiges Anziehdrehmo-
ment einhalten.
3. Erdung
Hinweis
Falsche oder fehlende Erdung kann Störungen verursachen.
Vorschriftsmäßig erden (CPX-Systembeschreibung Potenzialausgleich).
1
2
3
3
6
5
A
B
4
5
6
1
2
2 Nm _ 0,3 Nm
4
Assembly instructions (original: de)
8026197
1306NH
†‡
End plate
CPX-EPL- -S EV
Festo SE & Co. KG
Postfach
73726 Esslingen
Germany
+49 711 347-0
www.festo.com
1. Parts list
1896
0d_1
1 End plate
CPX-EPL- -S EV
(1x)
1896
0d_2
Not included in delivery:
2 CPX terminal
3 Tie rod
4 Screw M4
5 Mounting
6 Locking plate
(1x)
(2x)
(2x)
(2x)
(2x)
The end plate CPX-EPL- -S is intended for fastening and system feed of EV 1
the power supply for the CPX terminal
( CPX pin allocation)/( CPX system description).
2. Mounting
Information
Mounting of the end plate to module (X) not possible due to collision: 1
Mount module (X) to another module position.
Module (X)
Connection block
CPX- -1-7/8- AB DN
CPX- -2-M12- - AB RK DP
CPX- -2-M12- - AB RK IB
Bus node
CPX-M-FB34
CPX-M-FB35
CPX-M-FB41
1896
0d_3
Push tie rod into ope3n-
ings (A).
Lay attachments and 5
locking plates on top 6
of each other and push
them together into the
openings (B).
1896
0d_4
Note
To avoid material damage:
Pay attention to correct fit
of the plug connector.
Place CPX terminal on a 2
flat surface.
Push end plate onto 1
CPX terminal . 2
1896
0d_5
Tighten screws , comply 4
with permissible tightening
torque.
3. Earthing
Note
Incorrect or missing earthing measures can cause malfunctions.
Earth in accordance with regulations (CPX system description
potential equalisation).
1
2
3
3
6
5
A
B
4
5
6
1
2
2 Nm 0.3 Nm _
4
