Montageanleitung (de)
711 539 / 2007-06b
†‡
Befestigung
CPX-BG-RW-10X
Festo SE & G Co. K
Postfach
D-73726 Esslingen
++49/(0)711/347-0
www.festo.com
1. Teileliste
10609d_1
1 Befestigung
CPX-BG-RW-10X
2. Anwendungsbereich
Bestimmungsgemäß dient die Befestigung 1 zur direkten Wandmontage
der CPX-Ventilinsel.
Vorsicht
Bei unzureichender Befestigung
ist die dauerhafte Funktion der Ventilinsel nicht gewährleistet.
• Stellen Sie sicher, dass zwei Befestigungen 1 sich alle 150,3 mm je-
weils gegenüberliegen.
• Entfernen Sie keine vormontierten Befestigungen 1.
• Ersetzen Sie fehlende Befestigungen 1 (! Maßzeichnung / Tabelle).
Hinweis
– Fehlende Befestigungen 1 können als 10er-Packung nachbestellt wer-
den.
– Die Befestigungen 1 befinden sich je nach Anzahl der CPX-Module 2
zwischen den CPX-Modulen 2+3, 5+6 und 8+9.
3. Maßzeichnung
123
4
5 6
10609d_3
• Beachten Sie die mögliche Verschiebungstoleranz (A) jeder Befesti-
gung 1.
Anzahl der CPX-Module 2
2
2
22 3 4 5 6 7 8 9 10
Anzahl der notwendigen
Befestigung 1
— 2 2 4 4 4 6 6
4. Montage fehlender Befestigungen 1
1
1
11
0
1
2
3
4
DO
0
1
2
3
4
DO
10609d_2
• Schieben Sie die 2 oberen
Nasen der Befestigung 1
schräg in die Aussparun-
gen am Gehäuseunterteil
der CPX-Module.
• Drücken Sie die Befesti-
gung 1 nach unten bis
die untere Nase einrastet.
5. Wandmontage
• Beachten Sie auch die System-Beschreibung P.BE-CPX-SYS-…
(
!Kapitel Wandmontage).
• Befestigen Sie die CPX-Ventilinsel wie folgt:
– An den Endplatten mit je 2 Schrauben (M4/M6) an der Wand.
– Zusätzlich an allen notwendigen Befestigungen 1 mit M4-Schrauben.
– Am Pneumatik-Interface, falls vorhanden, mit 2 Schrauben (M4/M6) bzw.
3 Schrauben (M4).
Hinweis
– Technische Daten z.B. zur Schwing-Schockfestigkeit
(!System-Beschreibung P.BE-CPX-SYS-…).
– Bei der Montage einer CPX-Ventilinsel auf einer Hutschiene sind die Be-
festigungen 1 nicht zu verwenden.
1
1
1
1
A
2
2

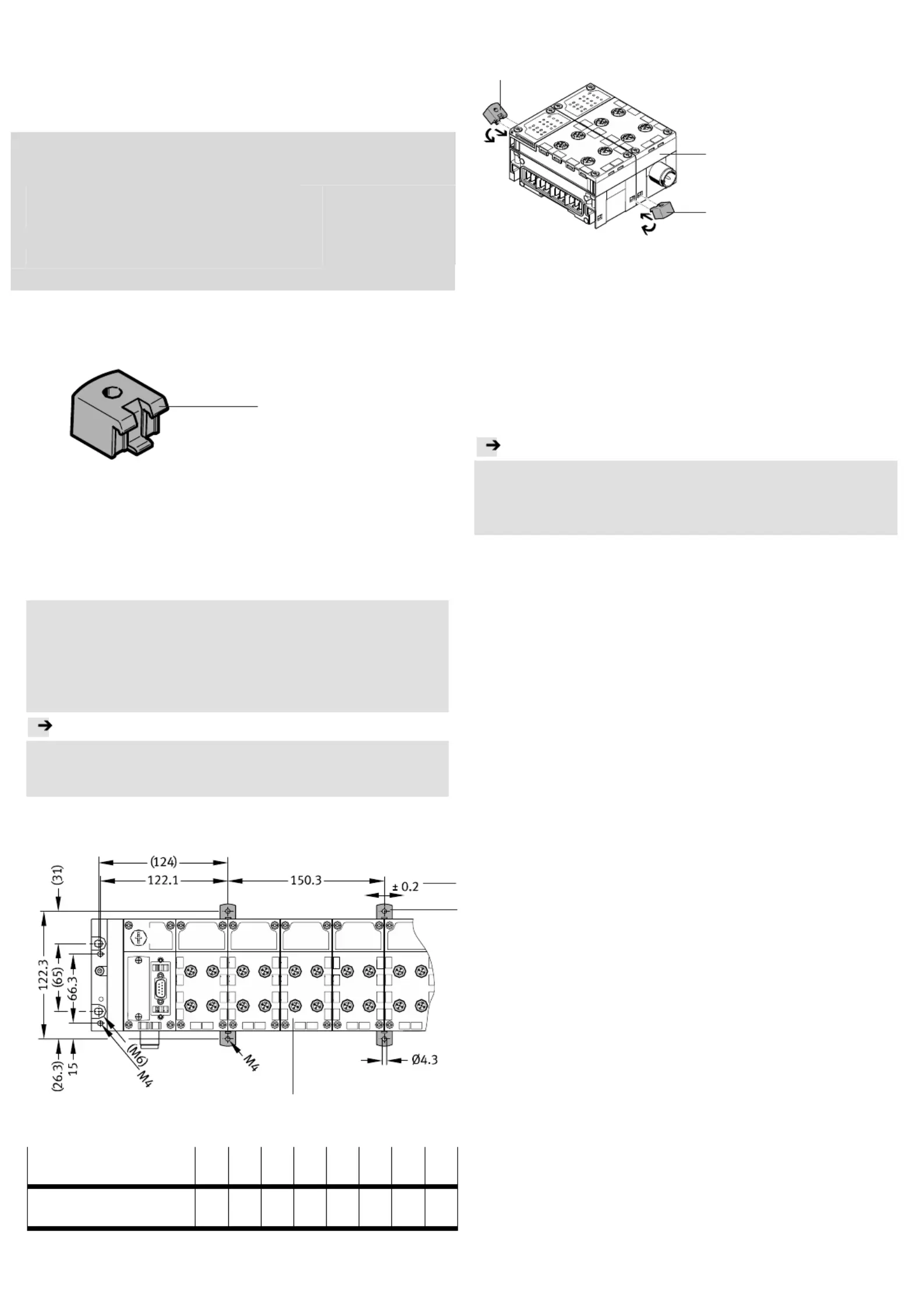

Assembly instructions (en)
711 539 / 2007-06b
†‡
Mounting
CPX-BG-RW-10X
Festo SE & G Co. K
Postfach
D-73726 Esslingen
++49/(0)711/347-0
www.festo.com
1. Parts list
10609d_1
1 Mounting
CPX-BG-RW-10X
2. Field of application
The fastening 1 is intended for fitting the CPX valve terminal directly onto a
wall.
Caution
If the valve terminal is not sufficiently fastened,
there is no guarantee that it will continue to function correctly.
• Make sure that there are two fastenings 1 opposite each other every
150.3 mm.
• Do not remove any prefitted fastening 1.
• Replace missing fastenings (1!Dimension drawing / table).
Note
– Missing fastenings 1 can be ordered in packs of 10 at a later stage.
– Depending on the number of CPX modules 2, the fastenings 1 are
placed between the CPX modules 2+3, 5+6 and 8+9.
3. Dimension drawing
123
4
5 6
10609d_3
• Note the possible shifting tolerance (A) of each fastening 1.
Number of CPX
modules 2
2
2
22
3 4 5 6 7 8 9 10
Number of necessary
fastenings 1
— 2 2 4 4 4 6 6
4. Fitting missing fastenings 1
1
1
11
0
1
2
3
4
DO
0
1
2
3
4
DO
10609d_2
• Insert the 2 upper noses
of fastening 1 diagonally
into the recesses on the
lower part of the housing
of the CPX modules.
• Press fastening 1
downwards until the lower
nose clips into position.
5. Wall fitting
• Note also the System Manual P.BE-CPX-SYS-…
(
!Chapter ”Fitting onto a wall”).
• Fasten the CPX valve terminal as follows:
– On the end plates with 2 screws (M4/M6) each on the wall.
– Additionally at all necessary fastenings 1 with M4 screws.
– At the pneumatic interface, if available, with 2 screws (M4/M6) or
3 screws (M4).
Note
– Technical specifications e.g. on vibration/shock resistance
(!System Manual P.BE-CPX-SYS-…).
– If a CPX valve terminal is fitted onto a hat rail, the fastenings 1 must
not be used.
1
1
1
1
A
2
2
