Montageanleitung (Original: de)
8060043
1602a
†‡
Modul
v
erbinder
MS6-9-AMV
Festo SE & Co. KG
Postfach
73726 Esslingen
Deutschland
+49 711 347-0
www.festo.com
1. Te
ileliste
18406d_1
1 Modulverbinder
2 Modulverbinder
3 Flachdichtung
4 Flachdichtung
5 O-Ring 29x3
6 O-Ring 42x2,5
7 Modulverbinder
8 Kappe
9 Schraube
aJ Abdeckung
(1x)
(1x)
(1x)
(1x)
(1x)
(1x)
(1x)
(2x)
(4x)
(1x)
Nicht im Lieferumfang:
18406d_2
aA Wartungsgerät
MS6-...
aB Wartungsgerät
MS9-...
(1x)
(1x)
2. Bestimmu
ngsgemäße Verwendung
Modulverbinde
r MS6-9-AMV:
Adapter zwisch
en den Wartungsgeräten MS6 und MS9.
3. Sicherheitshinweise un
d Hinweise zur Montage
Stromversorgung vor Montagear
beiten abschalten.
Druckluft vor Montagearbeiten abschalten.
Anziehdrehmomente einhalten.
Info
Mitgeltende Dokumente
Bedienungsanleitung der Befestigungswinkel MS...-W...
Je nach Montagevariante bleibt eine Flachdichtung 3 4/ übrig.
Bei Wandbefestigung entfällt die Montage der Kappen 8 und der Abde-
ckung aJ.
4. Montage
4a. Wartungsgerät aA
aA
aA
aAaA links, Wartungsgerät aB
aB
aB
aBaB rechts
1840
6d_3
O-Ring 6 im Modulverbin-
der 7 platzieren.
18406d_4
Den Modulverbinder 7 mit
den Schrauben 9 am War-
tungsgerät aB festdrehen.
Abdeckung aJ auf Anschlag
in den Modulverbinder 7
schieben.
18406d_5
O-Ring 5 im Modulverbin-
der 7 platzieren.
Flachdichtung 3 am War-
tungsgerät aA platzieren.
Kappen 8 in den Bohrun-
gen (A) des Modulverbin-
ders 7 platzieren.
1840
6d_6
Wartungsgerät aA mit Mo-
dulverbinder 1 und 2 am
Modulverbinder 7 befesti-
gen.
Schrauben (B) festdrehen.
4b. Wa
rtungsgerät aA
aA
aA
aAaA rechts, Wart
ungsgerät aB
aB
aB
aBaB links
18406d_10
Flachdichtung 4 im War-
tungsgerät aB platzieren.
O-Ring 6 im Modulverbin-
der 7 platzieren.
1840
6d_1
1
Den Modulverbinder 7 mit
den Schrauben 9 am War-
tungsgerät aB festdrehen.
Abdeckung aJ auf Anschlag
in den Modulverbinder 7
schieben.
18406d_12
O-Ring 5 im Modulverbin-
der 7 platzieren.
Kappen 8 in den Bohrun-
gen (A) des Modulverbin-
ders 7 platzieren.
1840
6d_1
3
Wartungsgerät aA mit Mo-
dulverbinder 1 und 2 am
Modulverbinder 7 befesti-
gen.
Schrauben (B) festdrehen.

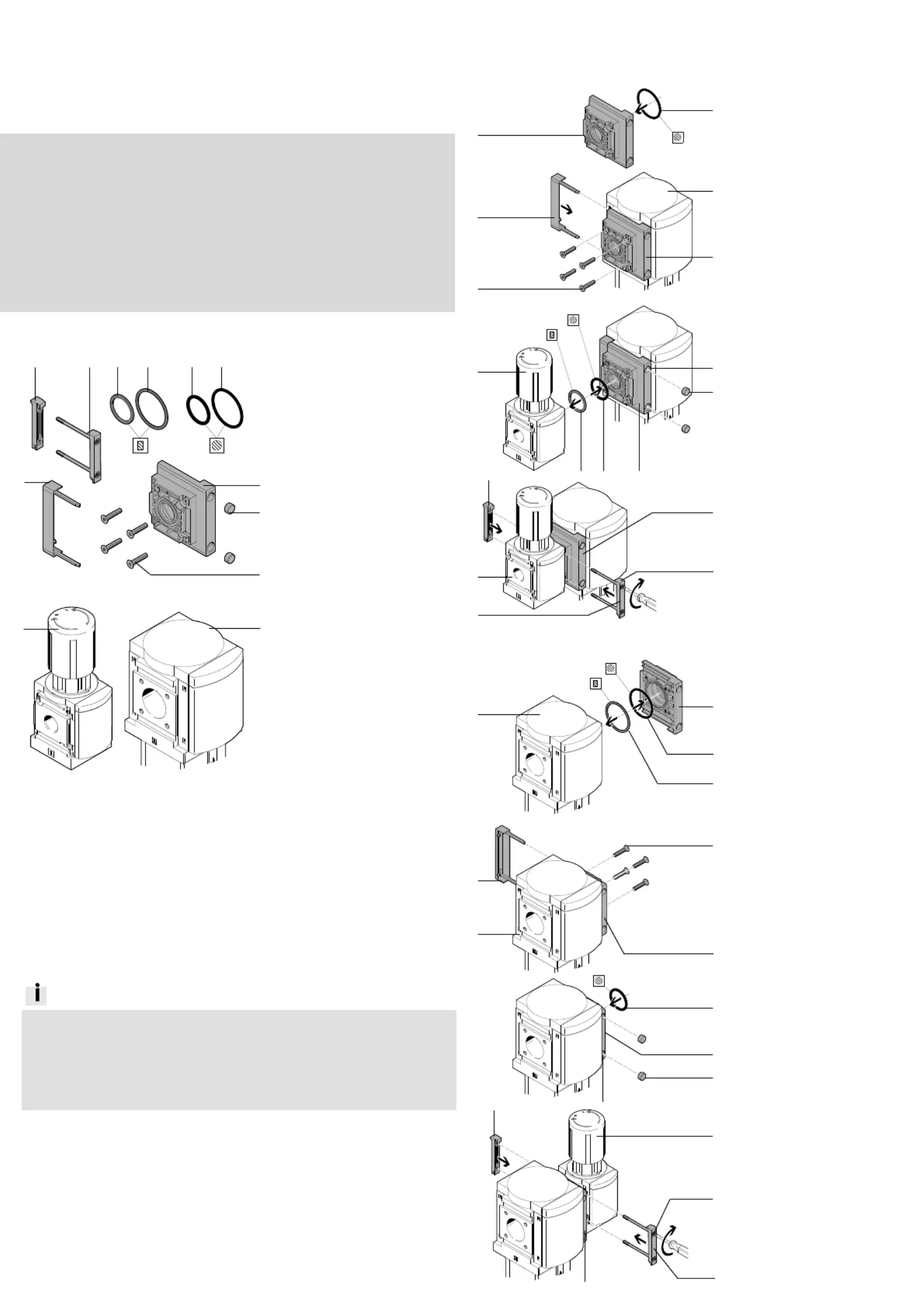

7
1
9
8
aJ
2
3
4
5
6
aA
aB
7
6
7
aB
a
J
9
4,5 Nm _ 10 %
8
aA
7
5
3
A
7
aA
2
1
7
9
a
J
aB
8
7
5
A
7
aA
2
1
4,5 Nm _ 10 %
1,2 Nm
_ 10 %
1,2 Nm
_ 10 %
aB
7
6
4
B
B
Assembly instructions (Original: de)
8060043
1602a
†‡
Module connector
MS6-9-AMV
Festo SE & Co. KG
Postfach
73726 Esslingen
Germany
+49 711 347-0
www.festo.com
1. Parts list
18406d_1
1 Module connector
2 Module connector
3 Flat seal
4 Flat seal
5 O-ring 29x3
6 O-ring 42x2.5
7 Module connector
8 Cap
9 Screw
aJ Cover
(1x)
(1x)
(1x)
(1x)
(1x)
(1x)
(1x)
(2x)
(4x)
(1x)
Not included in delivery:
18406d_2
aA Service unit
MS6-...
aB Service unit
MS9-...
(1x)
(1x)
2. I
ntended use
Module connector MS6-9-AMV:
Adapter be
tween the service units MS6 and MS9.
3. Safety
instructions and notes on mounting
Switch of
f power supply before mounting work.
Switch off compressed air before mounting work.
Observe tightening torques.
Information copies
Applicable documents
Operating instructions for mounting bracket MS...-W...
Depending on the mounting variant one flat seal 3/4 remains.
In case of wall mounting the caps 8 and the cover aJ need not to be
mounted.
4. Mounting
4a. Service unit aA
aA
aA
aAaA left, service unit aB
aB
aB
aBaB right
1840
6d_3
Place the O-ring 6 in the
module connector 7.
18406d_4
Tighten the module con-
nector 7 with the
screws 9 at the service
unit aB.
Slide the cover aJ into the
module connector 7 up to
the stop.
18406d_5
Place the O-ring 5 in the
module connector 7.
Place the flat seal 3 on the
service unit aA.
Place the caps 8 into the
drill holes (A) of the module
connector 7.
1840
6d_6
Attach the service unit aA
with the module connect-
or 1 and 2 to the module
connector 7.
Tighten screws (B).
4b. Service unit aA
aA
aA
aAaA ri
ght, service unit aB
aB
aB
aBaB left
18406d_10
Place the flat seal 4 in the
service unit aB.
Place the O-ring 6 in the
module connector 7.
1840
6d_1
1
Tighten the module con-
nector 7 with the
screws 9 at the service
unit aB.
Slide the cover aJ into the
module connector 7 up to
the stop.
18406d_12
Place the O-ring 5 in the
module connector 7.
Place the caps 8 into the
drill holes (A) of the module
connector 7.
1840
6d_1
3
Attach the service unit aA
with the module connect-
or 1 and 2 to the module
connector 7.
Tighten screws (B).
7
1
9
8
aJ
2
3
4
5
6
aA
aB
7
6
7
aB
aJ
9
4.5 Nm _ 10 %
8
aA
7
5
3
A
7
aA
2
1
7
9
aJ
aB
8
7
5
A
7
aA
2
1
4.5 Nm _ 10 %
1.2 Nm
_ 10 %
1.2 Nm
_ 10 %
aB
7
6
4
B
B
