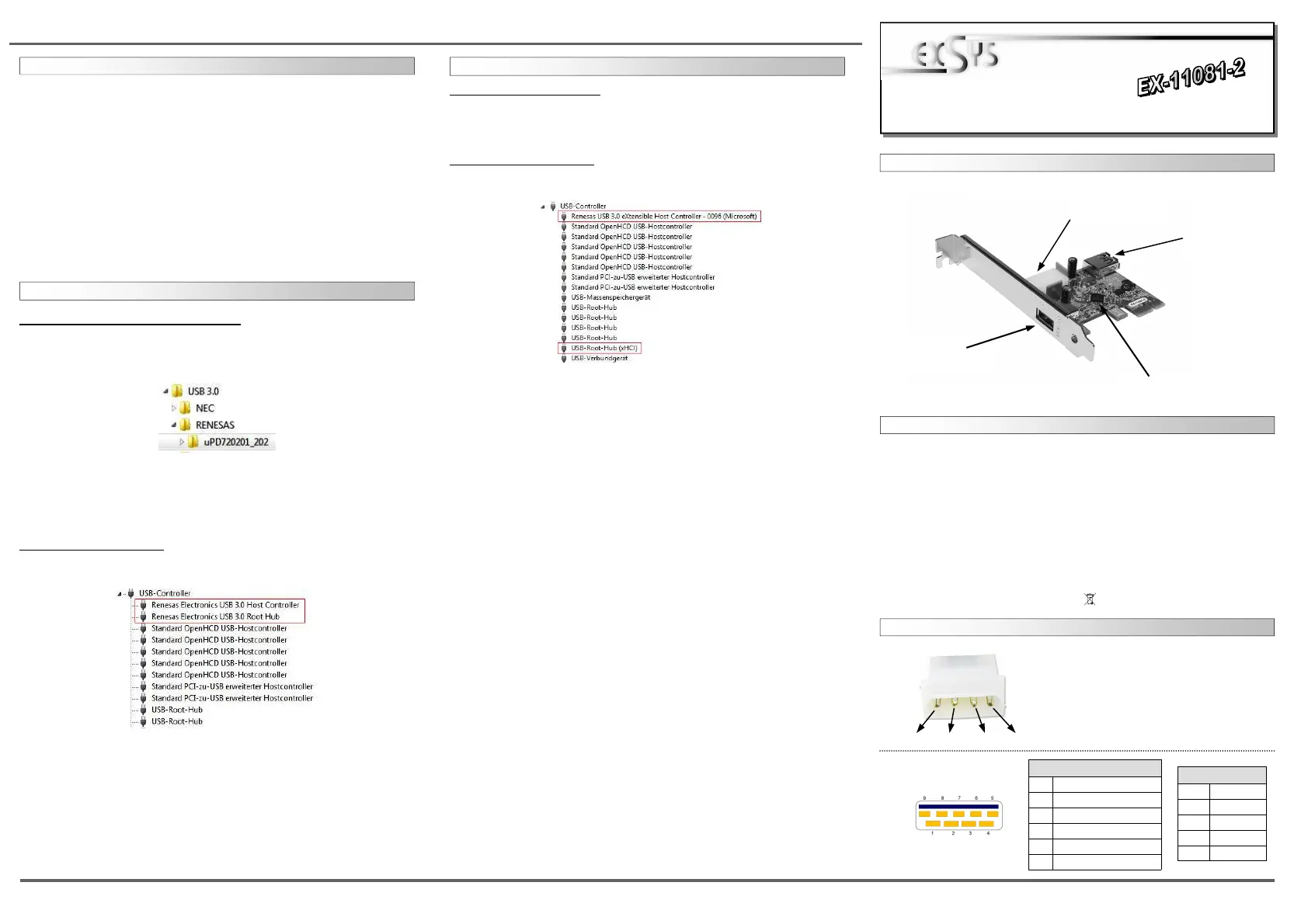

Please note the following installation instructions. Because there are large differences between the

PC’s, we can give you only a general installation instructions for the EX-11081-2. Please refer your

computer’s reference manual whenever in doubt.

1. Turn off the power to your computer and any other connected peripherals.

2. Remove the mounting screws located at the rear and/or sides panels of your Computer and

gently slide the cover off.

3. Locate an available PCI-Express expansion slot and insert the card. Make sure that the card

is plugged in correctly.

4. Now install the power supply via the 4 pol molex connector. (see at Connectors at JP4)

5. Then attach the card with a screw to the rear panel of the computer.

6. Gently replace your computer’s cover and the mounting screws.

HARDWARE INSTALLATION

6 5

EX

EX

EX

-

-

-

11081

11081

11081

-

-

-

2

2

2

English

English

English

EX

EX

EX

-

-

-

11081

11081

11081

-

-

-

2

2

2

English

English

English

1

Die EX-11081-2 ist eine USB 3.0 PCI-Express Karte. Sie ist mit 1 externem und 1 internem

Port ausgestattet, die jeweils 900mA Strom zu Verfügung stellen. Sie unterstützt alle PCI-

Express Slots von p1-x1 bis x16. Der serielle PCI-Express Bus unterstützt optimal die Leistung des

schnellen Renesas Chipsatz. Die EX-11081-2 gewährleistet so eine sichere Datenübertragung

und exzellente Performance von bis zu 5Gbit/s! Es ist nicht möglich die I/O Adressen und

Interrupts manuell einzustellen, da die Einstellungen der Karte vom System (BIOS) und beim

installieren des Betriebssystems automatisch vorgenommen werden. Sie unterstützt alle USB

Anschlüsse von 1.1 bis 3.0. Die EX-11081-2 benötigt zusätzlichen Strom vom PC-Netzteil, um

die volle Leistung von 900mA an dem externen, sowie dem internen Port zu gewährleisten.

BESCHREIBUNG & TECHNISCHE DATEN

AUFBAU

Bedienungsanleitung

Bedienungsanleitung

Vers. 1.0 / 07.01.14

ANSCHLÜSSE

Renesas Chip-Set

J1:

1 x externe

USB 3.0 A-Buchse

JP4:

Anschluss für Stecker

vom PC-Netzteil

J2:

1 x interne

USB 3.0 A-Buchse

JP4:

Um die EX-11081-2 zu betreiben, muss die Karte mit dem

Stromanschluss vom PC-Netzteil verbunden werden!

Bitte auf die richtige Polarität achten!

Achtung! Stecker nie bei eingeschaltetem PC ein oder

ausstecken!

1 +12V 2 GND 3 GND 4 +5V

J1-J2:

USB 2.0 Pin‘s

Pin Signal

1 VCC

2 DATA-

3 DATA+

4 GND

USB 3.0 Pin‘s

Pin Signal

5 SSTX+

6 SSTX-

7 GND

8 SSRX+

9 SSRX-

Kompatibilität: PCI-Express p1-x1 bis p1-x16

Betriebssysteme: Windows XP/ Vista/ 7/ 8/ Server 2008 R2 & Server 2012

Anschlüsse: 1x USB A-Buchse extern, 1x USB A-Buchse intern, 1x 4 pol Molex

Lieferumfang: EX-11081-2, Treiber CD, Anleitung, LowProfile Bügel

Zertifikate:

CE

CECE

CE / FCC / RoHS / WEEE DE97424562 / WHQL

DRIVER INSTALLATION

Windows XP/ Vista/ 7/ Server 2008 R2

After starting Windows is recognizes a new “USB (Universal Serial Bus)-Controller“. Start

the „SETUP“ file which is in the “uPD720201_202” folder (see picture):

Follow the installation instructions and complete the installation.

Windows will now install automatically you right driver for your particular operating system. After

the installation the operating system detects the card and automatically install them.

CHECK INSTALLED DRIVER

Open the >Device manager<.Now you should see at „USB-Controller“ the following new

entry's:

If you see this or a similar information the device is installed correctly.

Windows 8 & Server 2012

After the hardware installation, the operating system will recognize the device automatically and

install the drivers.

CHECK INSTALLED DRIVER

Open the >Device manager<. Now you should see at „USB-Controller“ the following new entry's:

If you see this or a similar information the device is installed correctly.
