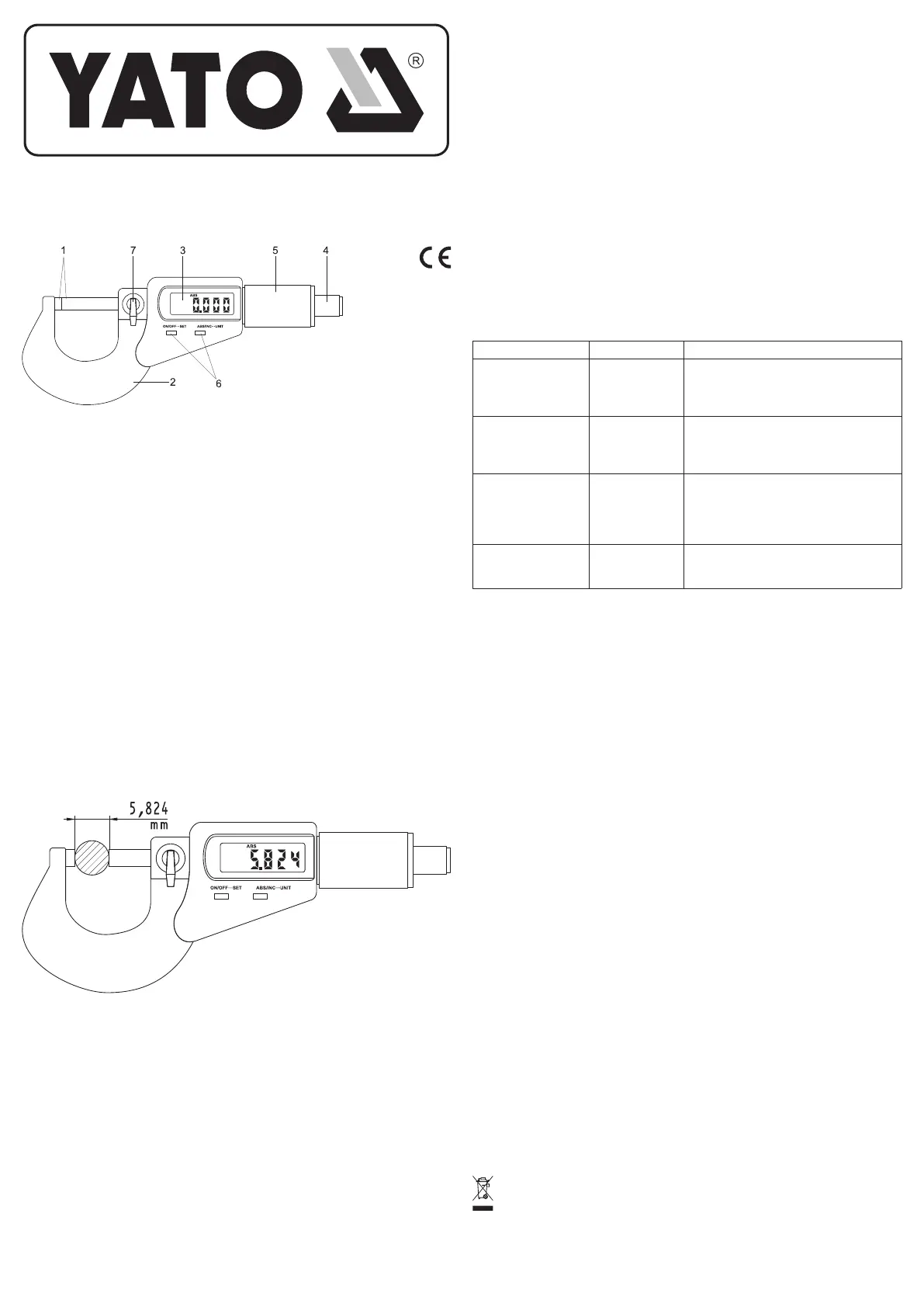

MIKROMETR ELEKTRONICZNY

1. powierzchnie pomiarowe

2. kabłąk

3. wyświetlacz LCD

4. pokrętło trzpienia

5. pokrętło sprzęgła ciernego

6. przyciski sterujące

7. zacisk ustalający

Dane techniczne

Zakres pomiarowy: 0 - 25 mm

Rozdzielczość: 0,001 mm / 0,00005 cali

Dokładność: ±0,002 mm / ±0,0001 cala

Siła pomiaru: 5 - 10 N

Wyświetlacz: wyświetlacz ciekłokrystaliczny LCD

Pobór prądu: ≤ 35 μA

Zasilanie: jedna bateria srebrowa 1,55V, typ SR44

Temperatura robocza: 5

O

C - 40

O

C / 41

O

F - 104

O

F

Temperatura przechowywania: -20

O

C ÷ 60

O

C / -4

O

F ÷ 140

O

C

Wpływ wilgotności: bez znaczenia poniżej 80% wilgotności względnej

Na wyposażeniu mikrometru znajduje się kulka stalowa w gumowym mocowaniu umożliwiającym

montaż na powierzchni pomiarowej mikrometru. Ułatwia ona pomiar elementów o małej powierzch-

ni. Po jej założeniu należy wyzerować wskazanie wg procedury opisanej powyżej.

Uwaga! Zalecane jest zamocowanie mierzonego elementu lub mikrometru przed rozpoczęciem

pomiaru. Pozwoli to osiągnąć największą dokładność pomiarową. Zalecane jest też aby przepro-

wadzić kilka pomiarów, tak aby uzyskać średnią arytmetyczna wyników.

Konserwacja

Mikrometr powinien zawsze być suchy i czysty (płyny mogą uszkodzić części ruchome).

Powierzchnie pomiarowe należy czyścić delikatnie szmatką bawełnianą. Nigdy nie należy używać

benzyny, acetonu ani innych rozpuszczalników.

W celu oszczę

dności energii należy wyłączyć urządzenie, jeżeli ma ono pozostać nieużywane

przez dłuższy czas. Mikrometr został wyposażony w układ automatycznego odłączania zasilania

po upływie 5 minut bezczynności.

Nidy nie wywieraćżadnego elektrycznego obciążenia na żadną część mikrometru i nigdy nie uży-

wać pióra elektronicznego, gdyż może ono uszkodzić układy elektroniczne produktu.

Wymiana baterii

Symbol baterii widoczny na wyświetlaczu oznacza wyczerpane baterie. Otworzyć komorę baterii

za pomocą monety bądź dołączonego przyrządu, a następnie wymienić baterie zwracając uwagę

na poprawną biegunowość.

Diagnostyka zakłóceń

DefektPrzyczynaŚrodek zaradczy

Wskazanie „E 1” na

wyświetlaczu

Nadmiar danych

Przywrócić powierzchnie pomiarowe do

położenia początkowego lub wcisnąć przycisk

„ON/OFF···SET” w celu przywrócenia stanu

początkowego

Wskazanie „E 3” na

wyświetlaczu

Błąd lub

uszkodzenie

czujnika

pomiarowego.

Wyjąć i zamontować ponownie baterię, jeżeli to

nie pomoże, przekazać produkt do naprawy.

Niepoprawny wynik

pomiaru

Zanieczyszczone

powierzchnie

pomiarowe lub

nieprawidłowy tryb

pomiaru.

Oczyścić powierzchnie pomiarowe, powrócić

do położenia zerowego, wyzerować wskazanie,

powtórzyć pomiar.

Wyświetlacz się nie

świeci lub wskazanie

nie jest wyraźne.

Kiepski styk baterii

Napięcie baterii

poniżej 1,4V

Zdjąć pokrywę baterii i poprawić jej położenie

zapewniając dobre łą

czenie.

Wymienić baterię.

Przygotowanie do pracy

Oczyścić powierzchnie pomiarowe i prowadnicę. Do tego celu użyć szmatki bawełnianej. Nie uży-

wać rozpuszczalników lub kwasów.

Sprawdzić położenie zerowe w tym celu, zetknąć powierzchnie pomiarowe kręcąc tylko za pomocą

pokrętła sprzęgła ciernego. Następnie nacisnąć i przytrzymać przez ok. 2 sekundy przycisk opisa-

ny „ON/OFF•••SET”, aż do wyzerowania wskazania.

Uwaga! Nie dokręcać za pomocą pokrętła trzpienia, może do doprowadzić do przekłamania po-

miarów.

Sprawdzić, czy wszystkie przyciski, przełączniki i wyświetlacz działają prawidłowo.

Podstawowe metody pomiarowe

Ten symbol informuje o zakazie umieszczania zużytego sprzętu elektrycznego i elektronicznego (w tym baterii i akumulato-

rów) łącznie z innymi odpadami. Zużyty sprzęt powinien być zbierany selektywnie i przekazany do punktu zbierania w celu

zapewnienia jego recyklingu i odzysku, aby ograniczać ilość odpadów oraz zmniejszyć stopnień wykorzystania zasobów

naturalnych. Niekontrolowane uwalnianie składników niebezpiecznych zawartych w sprzęcie elektrycznym i elektronicznym

może stanowić zagrożenie dla zdrowia ludzkiego oraz powodować negatywne zmiany w środowisku naturalnym. Gospodarstwo

domowe pełni ważną rolę w przyczynianiu się do ponownego użycia i odzysku, w tym recyklingu zużytego sprzętu. Więcej informacji

o właściwych metodach recyklingu można uzyskać u władz lokalnych lub sprzedawcy.

TOYA S.A. ul. Sołtysowicka 13-15, 51-168 Wrocław, Polska

YT-72305

PL

Pomiar bezwzględny

Poluzować zacisk ustalający.

Włączyć urządzenie naciskając przycisk „ON”. Wybrać jednostkę pomiarową naciskając i przytrzy-

mując przez ok. 2 sekundy przycisk „ABS/INC•••UNIT”. Za każdym razem wynik pomiaru będzie

naprzemiennie wyświetlany w calach lub milimetrach. Wynik w calach jest opisany za pomocą

symbolu „in” widocznego na ekranie wyświetlacza.

Wcisnąć przycisk „ABS/INC•••UNIT” aż do ukazania się symbolu „ABS” na wyświetlaczu.

Rozsunąć powierzchnie pomiarowe na odległość nieco większą niż mierzony przedmiot. Następ-

nie obracając za pomocą pokrętła trzpienia ustawić zgrubnie, a następnie kontynuować dokręcanie

obracając pokrętło sprzęgła ciernego. Przestać dokręcać gdy zadziała sprz

ęgło. Odczytać wynik

pomiaru z wyświetlacza.

Pomiar względny

Zasada pomiaru odpowiada opisanej powyżej, ale pomiar względny służy do porównania dwóch

wymiarów. Po naciśnięciu przycisku „ABS/INC•••UNIT”, zostanie wyzerowane wskazanie, a na

wyświetlaczu będzie widoczny symbol „INC”. Po dokonaniu ponownego pomiaru można odczytać

różnicę wymiarów.
