Scheppach LFR720 Handleiding

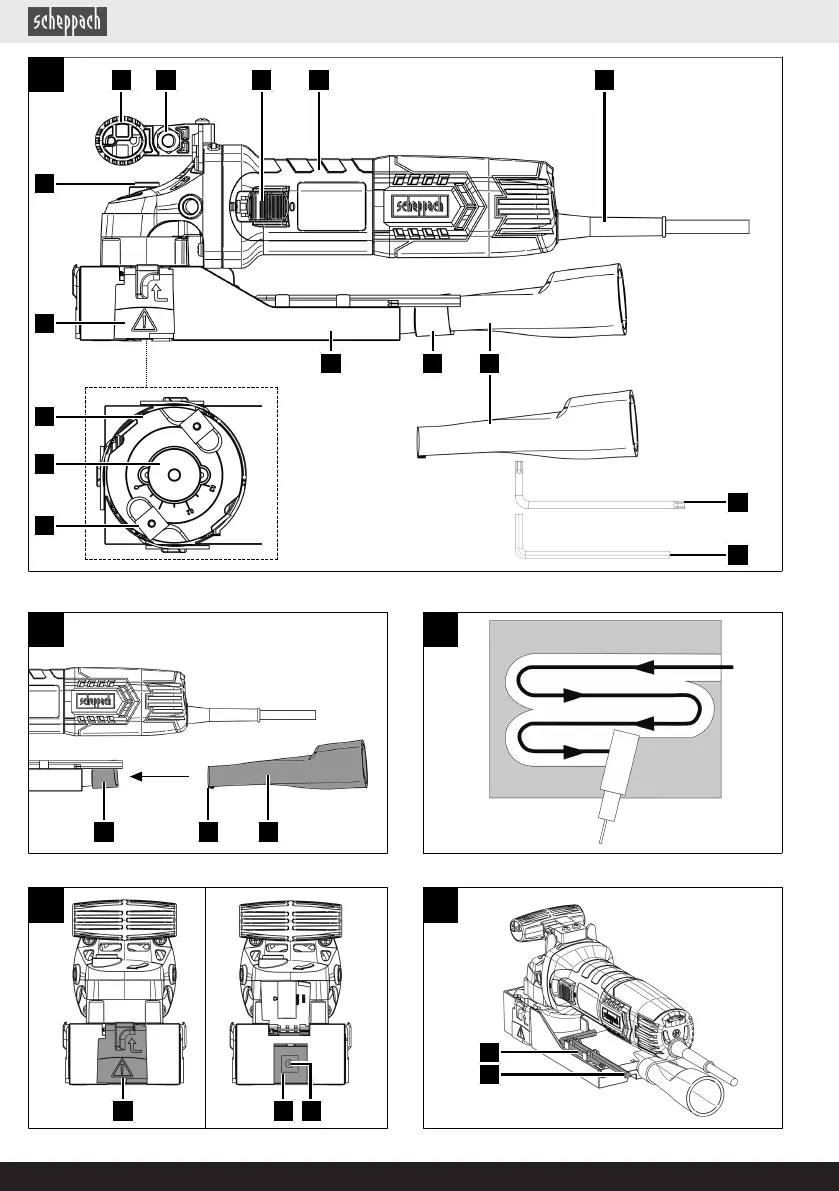

Inhoudsopgave1 Inleiding. 402 Productbeschrijving (afb. 1-5). 403 Inhoud van de levering (afb. 1). 414 Beoogd gebruik. 415 Veiligheidsvoorschriften. 416 Technische gegevens. 437 Uitpakken. 448 Montage. 449 Bediening. 4410 Werkinstructies. 4511 Elektrische aansluiting. 4512 Transport. 4613 Onderhoud en reiniging. 4614 Opslag. 4615 Reparatie & bestellen van reserveonderdelen. 4716 Verhelpen van storingen. 4717 Afvalverwerking en hergebruik. 4718 EU-conformiteitsverklaring. 4819 Explosietekening. 219Verklaring van de symbolen op hetproductHet gebruik van symbolen in deze handleiding is bedoeldom uw aandacht te vestigen op eventuele risico's. De vei-ligheidssymbolen en de bijbehorende uitleg moeten goedworden begrepen. De waarschuwingen zelf voorkomengeen risico's en kunnen de juiste maatregelen betreffendeongevallenpreventie niet vervangen. Let op.

Het niet in acht nemen van de op hetproduct aangebrachte veiligheidstekens enwaarschuwingen alsook het niet in acht ne-men van de veiligheids- en bedieningsaan-wijzingen kan tot ernstig of zelfs dodelijk let-sel leiden. Lees voorafgaand aan de ingebruikname degebruikshandleiding en de veiligheidsvoor-schriften. Draag een veiligheidsbril. Draag gehoorbescherming. Bescherm de luchtwegen bij stofontwikke-ling. Beschermingsklasse II (dubbel geïsoleerd). Het product voldoet aan de geldende EU-bepalingen. Het product voldoet aan de geldende Servi-sche richtlijnen. 1 InleidingFabrikant:Scheppach GmbHGünzburger Straße 69D-89335 IchenhausenGeachte klant,Wij wensen u veel plezier en succes bij het werken metuw nieuwe product.

Aanwijzing:De fabrikant van dit product is volgens de van kracht zijn-de wet inzake productaansprakelijkheid niet aansprakelijkvoor schade die aan dit product of door dit product ont-staan bij:• Ondeskundige behandeling• Het niet in acht nemen van de gebruikshandleiding• Reparaties door derden, niet geautoriseerde vakmen-sen• Inbouw en vervanging van niet-originele reserveon-derdelen• Gebruik dat niet conform de voorschriften is• uitvallen van de elektrische installatie bij het niet inacht nemen van de elektrische voorschriften en VDE-voorschriften 0100, DIN 57113 / VDE0113. Let op:De gebruikshandleiding maakt deel uit van dit product. Deze bevat belangrijke aanwijzingen, hoe u met het pro-duct veilig, vakkundig en economisch werkt, hoe u geva-ren vermijdt, reparatiekosten uitspaart, uitvaltijden vermin-dert en de betrouwbaarheid en levensduur van het pro-duct verhoogt.

Aanvullend op de veiligheidsbepalingenvan deze gebruikshandleiding moet u absoluut de voor dewerking van het product geldende voorschriften van uwland in acht nemen. Maak u voor aanvang van de werkzaamheden bekendmet alle bedienings- en veiligheidsinstructies. Gebruik hetproduct uitsluitend als beschreven en voor de aangege-ven toepassingen. Bewaar de gebruikshandleiding daar-om goed, en verstrek alle documentatie als het productwordt doorgegeven aan derden. 2 Productbeschrijving (afb. 1-5)1. Voorste handgreep1a. Inbusbout2. Aan/uit-schakelaar3. Achterste handgreep4. Netsnoer5. Afzuigtussenstuk5a. Vergrendeling6. Aansluiting voor afzuigtussenstuk7. Grondplaat8. Veiligheidsafdekking9. Borgknop40 | NL www. scheppach. com.

10. Meskop11. Freesdiepte-instelling12. keermes12a. Bevestigingsschroef3 Inhoud van de levering (afb. 1)Pos. Aantal Aanduiding5. 1 x afzuigmofA. 1 x InbussleutelB. 1 x Inbussleutel1 x Lakfrees1 x GebruikshandleidingAanwijzing:Bewaar de beide meegeleverde inbussleutels in de daar-voor bestemde houders op de bodemplaat (afb. 5). 4 Beoogd gebruikDit product is bedoeld voor het verwijderen van verf, lak-ken en coatings van hout of houtachtige oppervlakken. Het product mag uitsluitend worden gebruikt waarvoor hetbedoeld is. Elk ander of verdergaand- is niet volgens devoorschriften. Voor hieruit ontstane schade of verwondin-gen, van welke soort dan ook, is de gebruiker en niet defabrikant aansprakelijk. Ook de naleving van de veiligheidsvoorschriften, de mon-tagehandleiding en de aanwijzingen in de gebruikshand-leiding maken deel uit van het beoogd gebruik.

Personen, die het product bedienen of onderhoud aan hetproduct verrichten, moeten hiermee bekend zijn en op dehoogte zijn van de mogelijke gevaren. De fabrikant is niet aansprakelijk voor wijzigingen die aanhet product worden aangebracht en de hieruit voortvloei-ende schade. Het product mag uitsluitend met de originele onderdelen enoriginele accessoires van de fabrikant worden gebruikt. De veiligheids-, werk- en onderhoudsvoorschriften van defabrikant alsook de in de technische gegevens aangege-ven afmetingen moeten in acht worden genomen. Let erop dat onze producten volgens het beoogd gebruikniet voor bedrijfsmatige, ambachtelijke of industriële toe-passingen zijn ontworpen. Wij aanvaarden geen aanspra-kelijkheid wanneer het product in bedrijfsmatige, ambach-telijke of industriële ondernemingen of bij soortgelijkewerkzaamheden worden ingezet.

Verklaring van de signaalwoorden inde gebruikshandleiding GEVAARSignaalwoord voor aanduiding van een directaanwezige, gevaarlijke situatie die, indien de-ze niet wordt vermeden, de dood of ernstigeverwondingen tot gevolgd heeft.

WAARSCHUWINGSignaalwoord voor aanduiding van een mo-gelijke gevaarlijke situatie die, indien dezeniet wordt vermeden, tot de dood of ernstigeverwondingen kan leiden. VOORZICHTIGSignaalwoord voor aanduiding van een mo-gelijke gevaarlijke situatie die, indien dezeniet wordt vermeden, tot geringe of matigeverwondingen kan leiden. LET OPSignaalwoord voor aanduiding van een mo-gelijke gevaarlijke situatie die, indien dezeniet wordt vermeden, materiële schade aanproducten of eigendommen tot gevolg kanhebben. 5 VeiligheidsvoorschriftenAlgemene veiligheidsvoorschriften voor elektrischeapparatenBewaar alle veiligheidsvoorschriften en -aanwijzingenvoor toekomstig gebruik. Het in de veiligheidsvoorschriften gebruikte begrip "Elek-trisch gereedschap" is van toepassing op netgevoed elek-trisch gereedschap (met netsnoer) of op accugevoedelektrisch gereedschap (zonder netsnoer).

WAARSCHUWINGLees alle veiligheidsvoorschriften, aanwijzin-gen, afbeeldingen en technische gegevensdie bij dit elektrische gereedschap zijn mee-geleverd. Nalatigheden bij het niet naleven van de onderstaandeaanwijzingen kunnen elektrische schok, brand en/ofernstige verwondingen veroorzaken. 1) Veiligheid op de werkpleka) Houd uw werkomgeving schoon en goed verlicht. Rommel of slecht verlichte werkplaatsen kunnen lei-den tot ongevallen. b) Werk met het elektrisch gereedschap niet in eenexplosiegevaarlijke omgeving, waarin zich brand-bare vloeistoffen, gas of stof bevinden. Elektrischapparaat produceert vonken, waardoor stof of dam-pen kunnen ontbranden. c) Houd kinderen en andere personen tijdens het ge-bruik uit de buurt van het elektrische gereed-schap. Bij afbuiging kunt u de controle over het elek-trische apparaat verliezen.

2) Elektrische veiligheida) De aansluitstekker van het elektrische gereed-schap moet in het stopcontact passen. De stekkermag op geen enkele wijze worden gewijzigd. Ge-bruik geen adapterstekker samen met geaard elek-trisch gereedschap.

Ongewijzigde stekkers en pas-sende stopcontacten verminderen het risico op elektri-sche schok. b) Let op dat u geen fysiek contact maakt met geaar-de onderdelen zoals bijv. buizen, radiatoren, elek-trische haarden, koelkasten. Er bestaat een ver-hoogd risico op een elektrische schok als uw lichaamgeaard is. NL | 41www. scheppach. com.

c) Houd elektrisch gereedschap uit de buurt van re-gen of vocht. Het indringen van water in een elek-trisch apparaat vergroot het risico op een elektrischeschok. d) Gebruik het netsnoer niet om het elektrische ge-reedschap te dragen, aan op te hangen of om destekker uit het stopcontact te trekken. Houd hetnetsnoer uit de buurt van hitte, scherpe randen ofbewegende delen. Beschadigde of opgewikkeldesnoeren verhogen het risico op een elektrische schok. e) Als u met een elektrisch gereedschap in de openlucht werkt, gebruik dan alleen een verlengsnoerdat ook geschikt is voor gebruik buitenshuis. Detoepassing van een voor buitenshuis gebruik geschiktverlengsnoer vermindert het risico op een elektrischeschok. f) Als het gebruik van het elektrische gereedschapin een vochtige omgeving niet kan worden verme-den, gebruik dan een aardlekschakelaar.

Het ge-bruik van een aardlekschakelaar voorkomt het risicoop een elektrische schok. 3) Veiligheid van personena) Wees altijd voorzichtig, let op waar u mee bezigbent en ga verstandig te werk bij werkzaamhedenmet elektrisch gereedschap. Maak geen gebruikvan elektrisch gereedschap als u moe bent of on-der invloed bent van drugs, alcohol of medica-menten. Een moment van onachtzaamheid bij ge-bruik van het elektrische gereedschap kan leiden toternstig letsel. b) Draag persoonlijke beschermingsmiddelen en ookaltijd een veiligheidsbril. Het dragen van persoonlij-ke beschermingsmiddelen zoals een stofmasker, an-tislip-veiligheidsschoenen, een veiligheidshelm of ge-hoorbescherming, al naar gelang het soort gereed-schap en de toepassing ervan, verkleint het risico opverwondingen. c) Vermijd ingebruikname zonder toezicht.

Contro-leer of het elektrisch gereedschap is uitgescha-keld voordat u het op de stroomvoorziening en/ofde accu aansluit, het gereedschap oppakt ofdraagt.

Als u tijdens het dragen van het elektrischegereedschap uw vinger op de schakelaar hebt of hetreeds ingeschakelde elektrische apparaat op destroomvoorziening aansluit, kan dit tot letsel en onge-vallen leiden. d) Verwijder instelgereedschap of de moersleutel,voordat u het elektrische gereedschap inschakelt. Een gereedschap of sleutel dat/die zich in een draai-end onderdeel van het elektrische gereedschap be-vindt, kan verwondingen veroorzaken. e) Voorkom een onnatuurlijke lichaamshouding. Zorg voor een stabiele positie en zorg ervoor dat ualtijd stabiel staat. Daardoor kunt u het elektrischegereedschap in onverwachte situaties beter ondercontrole houden. f) Draag geschikte kleding. Draag geen wijde kledingof sieraden. Houd haren en kleding uit de buurtvan bewegende delen. Loszittende kleding, sieradenof lange haren kunnen worden vastgegrepen door be-wegende delen.

g) Als stofafzuig- en -opvanginrichtingen kunnenworden gemonteerd, moeten deze worden aange-sloten en juist worden toegepast. Het gebruik vaneen stofafzuiging kan gevaar door stof verminderen. h) Voorkom een vals gevoel van zekerheid en houd ualtijd aan de veiligheidsvoorschriften voor elektri-sche apparaten, ook als u ervaren bent met hetelektrisch apparaat. Achteloos handelen kan in eenfractie van een seconde tot ernstige verwondingen lei-den. 4) Gebruik en behandeling van hetelektrische gereedschapa) Zorg dat het elektrische gereedschap niet overbe-last raakt. Gebruik voor de werkzaamheden hetdaarvoor bedoelde elektrische gereedschap. Methet juiste elektrische apparaat werkt u beter en veili-ger in het aangegeven vermogensbereik. b) Gebruik geen elektrisch apparaat, waarvan deschakelaar defect is.

Een elektrisch gereedschap,dat niet meer in- of uitgeschakeld kan worden, is ge-vaarlijk en moet gerepareerd worden. c) Trek de stekker uit het stopcontact en/of verwijderde uitneembare accu voordat u de apparaatinstel-lingen wijzigt, inzetstukken vervangt of het elektri-sche apparaat weglegt.

Deze voorzorgsmaatregelvoorkomt dat het elektrische gereedschap per ongelukwordt gestart. d) Bewaar niet-gebruikte elektrische apparaten bui-ten bereik van kinderen. Laat het elektrisch appa-raat niet gebruiken door personen die er niet meevertrouwd zijn of deze aanwijzingen niet hebbengelezen. Elektrische apparaten zijn gevaarlijk als zedoor onervaren personen worden gebruikt. e) Voer zorgvuldig onderhoud uit aan elektrische ap-paraten en inzetstukken. Controleer of bewegendedelen probleemloos functioneren en niet klem-men, of onderdelen gebroken of beschadigd zijn,waardoor de functie van het elektrische gereed-schap wordt beïnvloed. Laat beschadigde onder-delen voor gebruik van het elektrische apparaateerst repareren. Veel ongevallen ontstaan doorslecht onderhouden elektrische apparaten. f) Houd snijgereedschap scherp en schoon.

Zorgvul-dig onderhouden snijgereedschap met scherpe snij-randen klemt minder snel vast en is makkelijker te ge-bruiken. g) Gebruik elektrische apparaten, inzetstuk, inzet-stukken enz. overeenkomstig deze aanwijzingen. Houd daarbij rekening met de omstandighedenwaarin gewerkt wordt en de uit te voeren werk-zaamheden. Het gebruik van elektrisch gereedschapvoor andere toepassingen dan het voorgeschrevengebruik kan leiden tot gevaarlijke situaties. h) Houd grepen en greepoppervlakken droog,schoon en vrij van olie en vet. Als grepen en gree-poppervlakken glad zijn, kan het elektrisch gereed-schap in onvoorziene situaties niet veilig bediend enonder controle gehouden worden. 42 | NL www. scheppach. com.

5) Servicea) Laat uw elektrisch gereedschap uitsluitend doorgekwalificeerd deskundig personeel reparerenmet uitsluitend originele reserveonderdelen. Hier-mee wordt de veiligheid van het elektrische gereed-schap gewaarborgd. 5. 1 Speciale veiligheidsvoorschriftena) Houd het elektrische apparaat aan de geïsoleerdegreepoppervlakken vast indien u werkzaamhedenuitvoert, waarbij het inzetstuk verborgen stroom-leidingen of het netsnoer kan raken. Als de machi-ne in contact komt met een onder spanning staandekabel, kunnen de metalen onderdelen van het appa-raat onder spanning komen te staan en elektrischeschokken veroorzaken. b) Bevestig en beveilig het werkstuk middels klem-men of op een andere wijze op een stabiele onder-grond. Als u het werkstuk alleen met de hand of te-gen uw lichaam houdt, blijft het instabiel waardoorverlies van controle kan optreden.

c) Wacht tot het elektrische gereedschap tot stil-stand is gekomen, voordat u deze neerlegt. Het in-zetstuk kan vasthaken wat kan leiden tot controlever-lies over het elektrische gereedschap. d) Ter bescherming van het gebruikte gereedschap, hetproduct niet op harde ondergronden plaatsen. e) Risico op letsel door scherpe snijranden van de keer-messen. Let op de roterende meskop. Houd er reke-ning mee dat de motor en dus ook de meskop van uwlakfrees na het uitschakelen nog steeds draait. f) Draai of vervang botte keermessen op tijd. Versletensnijkanten van de keermessen verhogen het risico opterugslag en verminderen de kwaliteit van de frees-werkzaamheden. g) Controleer het te bewerken materiaal op vreemdedeeltjes zoals spijkers, bouten etc. en verwijder deze. h) Het werkstuk moet goed steunen en tegen wegglijdenworden beveiligd, bijv. met behulp van kleminrichtin-gen.

i) Leid het product in een stabiele en gelijkmatige bewe-ging. Vermijd schokkerige of te agressieve bewegin-gen om ongecontroleerd gedrag van het product tevoorkomen. j) Houd snijgereedschap scherp en schoon.

Zorgvul-dig onderhouden snijgereedschap met scherpe snij-randen klemt minder snel vast en is makkelijker te ge-bruiken. 5. 2 Restrisico'sHet elektrisch apparaat is vervaardigd volgens destand van de techniek en de erkendeveiligheidstechnische regels. Toch kan tijdens dewerkzaamheden sprake zijn van enkele restrisico's. • Gevaar voor de gezondheid, veroorzaakt door elektri-citeit bij gebruik van onjuiste snoeren. • Bovendien kunnen er ondanks alle getroffen voorzie-ningen verborgen restrisico's bestaan. • Restrisico's kunnen worden geminimaliseerd als de“veiligheidsvoorschriften” en het “gebruik conform devoorschriften” alsook de bedieningshandleiding wor-den opgevolgd. • Vermijd onvoorziene ingebruikname van het product. • Houd uw handen buiten de werkomgeving, wanneerhet product in bedrijf is. • Onopzettelijk inschakelen van het product.

• Volg de in de gebruikshandleiding voorgeschrevenonderhouds- en veiligheidsvoorschriften op. WAARSCHUWINGDit elektrisch apparaat genereert een elektromagne-tisch veld als het is ingeschakeld. Dit veld kan onderbepaalde omstandigheden interfereren met actieve ofpassieve medische implantaten. Om het risico op ern-stig of dodelijk letsel te beperken, raden we personenmet medische implantaten aan om hun arts en de fabri-kant van het medische implantaat te raadplegen voor-dat het elektrische apparaat wordt gebruikt. WAARSCHUWINGBij langdurige werkzaamheden kunnen door de trillin-gen stoornissen in de doorbloeding in de handen vande gebruiker optreden (witte vinger syndroom). Raynaud-syndroom (dove vingers) is een vaatziekte,waarbij kleine bloedvaten in de vingers en tenen acuutverkrampen.

De desbetreffende lichaamsdelen wordendan niet meer voldoende van bloed voorzien waardoorze een bleke kleur krijgen. Het frequente gebruik vantrillende producten kan zenuwbeschadigingen veroorza-ken bij personen met een verminderde doorbloeding(bijv. rokers, diabetici).

Trillingskenwaarden (hand-arm-trilling)Vibratie ah4,75 m/s2Meetonnauwkeurigheid K 1,5 m/s2De aangegeven totale trillingswaarde en de aangegevengeluidsemissiewaarde zijn gemeten volgens een stan-daardtestmethode en kunnen worden gebruikt om elektri-sche apparaten met elkaar te vergelijken. De aangegeven geluidsemissiewaarden en de aangege-ven totale trillingswaarde kunnen ook worden gebruikt alsvoorlopige indicatie van de belasting. WAARSCHUWINGDe geluidsemissies en de trillingsemissie-waarde kunnen van de opgegeven waarde af-wijken wanneer de machine daadwerkelijkwordt gebruikt. Dit is afhankelijk van de wijzewaarop het elektrische apparaat wordt ge-bruikt en de aard van het werkstuk dat wordtbewerkt. Probeer om de belasting zo gering mogelijk te houden. Zo kan bijvoorbeeld de werktijd worden beperkt.

Hierbijmoeten alle aspecten van de bedrijfscyclus in aanmer-king worden genomen (zoals de tijd dat de machine uit-geschakeld is en de tijd dat deze ingeschakeld is, maaronbelast draait). 7 Uitpakken WAARSCHUWINGHet product en de verpakkingsmaterialen zijn geenkinderspeelgoed. Kinderen mogen niet met plastic zakken, folies enkleine onderdelen spelen. Er bestaat gevaar voorinslikken en verstikkingsgevaar. • Open de verpakking en haal het product er voorzichtiguit. •Verwijder het verpakkingsmateriaal evenals de verpak-kings- en transportbeveiligingen (indien voorhanden). • Controleer of de inhoud van de levering volledig is. • Controleer het product en de hulpstukken op trans-portschade. Meld eventuele schade direct bij hettransportbedrijf dat het product heeft bezorgd. Recla-maties op een later tijdstip worden niet erkend.

• Bewaar de verpakking indien mogelijk tot na het ver-strijken van de garantietijd. • Maak u voor aanvang van de werkzaamheden bekendmet het product aan de hand van de gebruikshandlei-ding. • Gebruik bij accessoires alsook slijtage- en reserveon-derdelen uitsluitend originele onderdelen.

Reserveon-derdelen zijn verkrijgbaar bij de leverancier. • Geef bij bestellingen onze artikelnummers alsook typeen bouwjaar van het product aan. 8 Montage WAARSCHUWINGGevaar voor letsel. Steek de voedingsstekker pas in het stopcontact als hetproduct klaar is voor gebruik. WAARSCHUWINGInzetstukken kunnen scherp zijn en tijdens het gebruikheet worden. Draag altijd veiligheidshandschoenen, alsu met inzetgereedschap werkt. 8. 1 Afzuigtussenstuk (5) monteren/demonteren (afb. 2)1. Plaats het afzuigtussenstuk (5) door deze in de aan-sluiting voor het afzuigtussenstuk (6) te duwen zodatde vergrendeling (5a) vastklikt. 2. Om het afzuigtussenstuk (5) te verwijderen, drukt u opde vergrendeling (5a) en trekt u het afzuigtussenstuk(5) uit de aansluiting voor het afzuigtussenstuk (6). 8. 2 Aansluiting op een externestofafzuiging (afb.

2)LET OPDe stofafzuiging moet geschikt zijn voor het te verwer-ken materiaal. Gebruik een speciale afzuiginrichting voor het afzuigenvan bijzonder schadelijk of kankerverwekkende stoffen. 1. Sluit een stofafzuiging* aan op het afzuigtussenstuk(5). * = niet altijd meegeleverd. 8. 3 De voorste handgreep (1) instellen(afb. 1)1. Draai de inbusbout (1a) op het scharnier van de voor-ste handgreep (1) los. Gebruik de inbussleutel (A). 2. Zet de voorste handgreep (1) in de gewenste positie. 3. Draai de inbusbout (1a) weer vast. 9 BedieningLET OPHet product voor de ingebruikstelling in ieder gevalvolledig monteren. WAARSCHUWINGGevaar voor letsel. Steek de voedingsstekker pas in het stopcontact als hetproduct klaar is voor gebruik. WAARSCHUWINGInzetstukken kunnen scherp zijn en tijdens het gebruikheet worden. Draag altijd veiligheidshandschoenen, alsu met inzetgereedschap werkt. 44 | NL www.

Aanwijzingen:• Houd het product tijdens het werk altijd goed vastmet beide handen. Zorg voor een veilige stand. • Voor ingebruikname moeten alle afdekkingen en vei-ligheidsvoorzieningen conform de voorschriften zijngemonteerd. Beschadigde of onleesbare stickersmoeten worden vervangen. • Overtuig u voor het aansluiten van het product, dat degegevens op het typeplaatje overeenkomen met degegevens van het stroomnet. • Denk eraan dat bij de ingebruikname van het startme-chanisme bij gemotoriseerde machines ook het snij-gereedschap in bedrijf gesteld wordt. • Gebruik het product nooit met defecte veiligheids-voorzieningen of zonder veiligheidsinrichtingen. • Let er voor het inschakelen op dat het product geenvoorwerpen aanraakt. • Til het product een beetje op voordat u het inschakelt. • Controleer het te bewerken materiaal op vreemdedeeltjes zoals spijkers, bouten etc. en verwijder deze.

• Zorg ervoor dat het te behandelen oppervlak stofvrijen droog is. • Wacht na het inschakelen tot het product het maxi-mum toerental heeft bereikt. Pas daarna begint u aande werkzaamheden gaan. 9. 1 Product in-/uitschakelen (afb. 1)Inschakelen1. Houd het product altijd met beide handen vast bij devoorste handgreep (1) en de achterste handgreep (3). 2. Schuif de inschakelblokkering (2a) naar voren en drukop de aan-/uitschakelaar (1). Om veiligheidsredenen is het niet mogelijk om de aan/uit-schakelaar (2) te vergrendelen. Uitschakelen1. Laat de aan/uit-schakelaar (2) los om het product uitte schakelen. 2. Wacht tot het product tot stilstand is gekomen voordatu het uitschakelt. 9. 2 De freesdiepte instellen (afb. 1)1. Leg het product op de zijkant op een vlak oppervlak. 2. Houd de borgknop (9) ingedrukt om de meskop (10)te vergrendelen. 3.

De insteldiepte kan worden afgelezen met behulp vande schaalverdeling op de freeskop (10) en de marke-ring op de freesdiepte-instelling (11). 5. Het is raadzaam om eerst een ondiepe freesdiepte inte stellen en een testfrees uit te voeren op het te be-werken werkstuk. 10 Werkinstructies10. 1 Vlakke oppervlakken bewerken(afb. 1, 3)1. Plaats het product bij voorkeur van buitenaf in hetwerkstuk. 2. Zorg ervoor dat de bodemplaat (7) zo volledig moge-lijk op het werkstuk rust. 3. Beweeg het product gelijkmatig over het werkstukzonder druk uit te oefenen en zonder neerzetten. 4. Controleer het freesresultaat:– Als er te weinig materiaal is verwijderd, past u defreesdiepte aan. – Stel de freesdiepte in op 0 mm en bewerk het op-pervlak opnieuw in het geval van herkenbare onef-fenheden.

– Afhankelijk van de aard van het materiaal kan hetnodig zijn om het gefreesde oppervlak met fijnschuurpapier na te bewerken. 10. 2 Omtrekfrezen (afb. 1)Sponningen en hoeken kunnen ook worden bewerkt tij-dens het omtrekfrezen. 1. Open de veiligheidsafdekking (8) met de voorkantnaar het werkstuk toe door deze iets opzij te schuivenen vervolgens omhoog te klappen. 2. Leid bij het frezen de kant met de geopende veilig-heidsafdekking (8) vlak langs de te bewerken spon-ning. 3. Sluit de veiligheidsafdekking (8) onmiddellijk nadat uklaar bent met werken. Aanwijzingen:• Schakel het product uit. • Wacht tot alle bewegende delen tot stilstand zijn ge-komen. 11 Elektrische aansluitingDe geïnstalleerde elektromotor is bedrijfsklaar aange-sloten. De aansluiting voldoet aan de relevante VDE-en DIN-voorschriften.

Mogelijke oorzaken zijn:• Drukpunten, als aansluitkabels door venster- of deuro-peningen worden geleid,• Knikken door een onvakkundige bevestiging of gelei-ding van het netsnoer,• Snijplekken omdat over de snoer is gereden,• Beschadigde isolatie omdat de stekker uit de wand-contactdoos is getrokken,• Scheuren door veroudering van de isolatie. Dergelijke defecte elektrische aansluitkabels mogen nietworden gebruikt en zijn levensgevaarlijk als de isolatie isbeschadigd. NL | 45www. scheppach. com.

Controleer de elektrische aansluitkabels regelmatig opschade. Let erop dat bij het controleren het netsnoer nietop het stroomnet is aangesloten. Elektrische aansluitkabels moeten aan de relevante VDE-en DIN-voorschriften voldoen. Gebruik uitsluitend snoerenmet dezelfde aanduiding. Op de aansluitkabel moet de type-aanduiding vermeldstaan. Veiligheidsvoorschriften voor het vervangen vanbeschadigde of defecte netsnoerenAansluittype YAls het netsnoer moet worden vervangen, dan moet ditdoor de fabrikant of zijn vertegenwoordiger worden ge-daan om veiligheidsrisico's te voorkomen. 11. 2 WisselstroommotorAansluitingen en reparaties van de elektrische apparatuurmogen uitsluitend door een elektromonteur worden uitge-voerd. • De netspanning moet 230 V – 240 V~ zijn. • Verlengsnoeren moeten tot een lengte van 25 m eendoorsnede hebben van 1,5 vierkante millimeter. 12 Transport1.

Om het product te transporteren koppel het eerst losvan het stopcontact en zet het vervolgens op de be-stemde plaats. 2. Om beschadigingen en letsel te vermijden, moet hetproduct tijdens het transport in voertuigen worden be-veiligd tegen omvallen en wegglijden. 3. Bescherm het product tegen stoten, schokken en ster-ke trillingen, bijv. tijdens transport in voertuigen. 13 Onderhoud en reiniging WAARSCHUWINGTrek altijd de voedingsstekker uit het stop-contact voordat u instellings-, onderhouds-of reparatiewerkzaamheden uitvoert. 13. 1 Reiniging• Zorg dat de veiligheidsinrichtingen, de ventilatiesleu-ven en de motorbehuizing zo stof- en vuilvrij mogelijkzijn. Wrijf het product met een schone doek* af enblaas deze met perslucht* bij lage druk uit. Wij advise-ren u, om het product direct na elk gebruik te reinigen.

• Dompel het product om te reinigen nooit onder in wa-ter of andere vloeistoffen. • Het product moet altijd schoon, droog en vrij van olieof smeervet zijn. Verwijder alle stof na elk gebruik envoor het bewaren.

• Gebruik geen chemische, alkalische, schurende of an-dere agressieve reinigings- of ontsmettingsmiddelenom het product te reinigen, aangezien deze de opper-vlakken kunnen beschadigen. 13. 1. 1 Reinig het keermes (afb. 1)1. Zorg ervoor dat de keermessen (12) vrij zijn van res-ten. Dit kan de snij-eigenschappen van de keermessenaantasten. Verwijder indien nodig de resten met een beitel*. * = niet altijd meegeleverd. 13. 2 Onderhoud13. 2. 1 Draai en vervang de onderstekeermessen (12) (afb. 1, 4)1. Leg het product op zijn kant. 2. Houd de borgknop (9) ingedrukt om de meskop (10)te vergrendelen. 3. Open de bevestigingsschroeven (12a) van de keer-messen (12) met de inbussleutel (B). 4. Verwijder het keermes (12) en draai of vervang het. De afzonderlijke bladen zijn genummerd voor een be-tere oriëntatie. 5. Zorg ervoor dat alle bevestigingsschroeven (12a)weer vastgedraaid zijn. 13. 2.

2 Draai en vervang de keermessen (12)aan de zijkant (afb. 1, 4+5)1. Plaats het product op een vlakke ondergrond met demeskop (10) naar beneden gericht. 2. Open de veiligheidsafdekkingen (8). 3. Houd de borgknop (9) ingedrukt om de meskop (10)te vergrendelen. 4. Open de bevestigingsschroeven (12a) van de keer-messen (12) met de inbussleutel (B). 5. Verwijder het keermes (12) en draai of vervang het. De afzonderlijke bladen zijn genummerd voor een be-tere oriëntatie. 6. Zorg ervoor dat alle bevestigingsschroeven (12a)weer vastgedraaid zijn. 14 OpslagBewaar het product en de bijbehorende accessoires opeen donkere, droge en vorstvrije en voor kinderen ontoe-gankelijke plaats. De optimale bewaartemperatuur ligt tussen 5 °C en 30 ˚C. Bewaar het product in de originele verpakking. Dek het product af om het te beschermen tegen stof ofvocht. Bewaar de gebruikshandleiding bij het product.

15 Reparatie & bestellen vanreserveonderdelenNa reparatie of onderhoud controleren of alle veiligheids-technische delen zijn bevestigd en in optimale toestandzijn. Delen, waarbij er gevaar voor verwonding voor ande-re personen en kinderen bestaat, ontoegankelijk bewa-ren. LET OPConform de wetgeving voor productgaranties wordt ergeen garantie geboden voor schade die ontstaan isdoor incorrecte reparaties of door het niet gebruikenvan originele reserveonderdelen. Neem contact op met een servicecentrum of een erken-de specialist. Overeenkomstig geldt dit ook voor acces-soires. Aansluitingen en reparatiesAansluitingen en reparaties aan de elektrische apparatuurmogen uitsluitend door een elektromonteur worden uitge-voerd. 15.

1 Bestelling van reserveonderdelenBij het bestellen van reserveonderdelen moeten de vol-gende gegevens worden vermeld:• Modelaanduiding• Artikelnummer• Gegevens op het typeplaatjeReserveonderdelen/accessoiresKeermes 4-dlg. - Artikelnr: 791490060115. 2 Service-informatieLet op dat bij dit product de volgende delen onderhevigzijn aan gebruiksmatige of natuurlijke slijtage, resp. devolgende delen als verbruiksmateriaal wordt gebruikt. Slijtageonderdelen*: Slijpmiddel, tandriem* = niet meegeleverd. 16 Verhelpen van storingenStoring Mogelijke oorzaak OplossingMotor start niet. Aan/uit-schakelaar beschadigd. Vervang alle beschadigde onderdelen voordat u deschuurmachine gebruikt. Neem contact op met uw loka-le servicestation of een geautoriseerd servicestation. Elke reparatiepoging kan tot gevaar leiden, als dit nietdoor een gekwalificeerde vakman wordt uitgevoerd. Beschadigde netkabel.

De motor start langzaam en be-reikt het bedrijfstoerental niet. Spanning te laag, wikkelingenbeschadigd of condensatordoorgebrand. Laat de spanning controleren door een elektricien. Laat de motor controleren door een specialist. Laat decondensator vervangen door een specialist. De motor maakt te veel lawaai. Wikkelingen beschadigd, motordefect.

Laat de motor controleren door een specialist. Motor raakt snel oververhit. Overbelasting van de motor,ontoereikende koeling van demotorVoorkom overbelasting van de motor, verwijder deventilatiesleuf om een optimale koeling van de motorte garanderenHet product wordt langzamertijdens de werkzaamhedenEr wordt te veel druk op hetwerkstuk uitgeoefend. Zet minder druk op het werkstuk. De motor bereikt het maximalevermogen niet. Stroomcircuit in het stroomnetoverbelast (lampen, anderemotoren, enz. ). Gebruik geen andere producten of motoren op hetzelf-de stroomcircuit. 17 Afvalverwerking en hergebruikAanwijzingen op de verpakkingDe verpakkingsmaterialen zijn re-cyclebaar. Verpakkingen milieu-vriendelijk afvoeren.

Aanwijzingen betreffende de wetgeving Afgedankteelektrische en elektronische apparatuur (AEEA)Afgedankte elektrische en elektronische appa-ratuur behoort niet bij het huishoudelijke af-val, maar moeten worden ingezameld resp. ge-scheiden worden afgevoerd. • Oude batterijen of accu’s die niet vast in het afge-dankte apparatuur zijn geïntegreerd, moeten vóór hetafvoeren op niet-destructieve wijze worden verwijderd. Het afvoeren hiervan is geregeld in de wetgeving in-zake batterijen. • Eigenaars resp. gebruikers van elektrische en elektro-nische apparaten zijn wettelijk verplicht om na gebruikde batterijen en accu's in te leveren. • De eindgebruiker is verantwoordelijk voor het wissenvan persoonsgerelateerde gegevens op het af te voe-ren afgedankte apparaat.

•Het symbool van de doorgekruiste vuilnisbak betekentdat afgedankte elektrische en elektronische apparatuurniet bij het huishoudelijk afval mag worden gegooid. • Afgedankte elektrische en elektronische apparatuurkunnen bij de volgende punten kosteloos worden in-geleverd:– Openbare afvalverwijderings- of inzamelpunten(bijv. gemeentewerven)– Verkooppunten van elektrische apparaten (statio-nair en online), voor zover dealers verplicht zijn zeterug te nemen of dit vrijwillig aanbieden. NL | 47www.

– Tot drie afgedankte elektronische apparaten perapparaattype, met een randlengte van niet meerdan 25 centimeter, kunnen gratis naar de fabrikantworden teruggebracht zonder eerst een nieuw ap-paraat van de fabrikant te hoeven kopen, of naareen ander erkend verzamelpunt in je omgevingworden gebracht. – Voor verdere aanvullende terugnamevoorwaardenvan de fabrikanten en distributeurs verzoeken wiju contact op te nemen met de betreffende klanten-service. • Bij levering van een nieuw elektrisch apparaat door defabrikant aan een particulier huishouden, kan de fabri-kant op verzoek van de eindgebruiker zorgen voor hetkosteloos afhalen van het afgedankte elektrische ap-paraat. Neem hiertoe contact op met de klantenser-vice van de fabrikant.

• Deze uitspraken zijn alleen geldig voor apparaten diein de landen van de Europese Unie worden geïnstal-leerd en verkocht en die onder de Europese Richtlijn2012/19/EU vallen. In landen buiten de EuropeseUnie kunnen andere voorschriften gelden voor het af-voeren van afgedankte elektrische en elektronischeapparatuur. 18 EU-conformiteitsverklaringVertaling van de originele conformiteitsverklaringFabrikant:Scheppach GmbHGünzburger Straße 69D-89335 IchenhausenWij verklaren onder eigen verantwoordelijkheid dat hethier beschreven product voldoet aan de geldende richtlij-nen en normen. Merk: SCHEPPACHArt. -aanduiding: LAKFREES - LFR720Art. nr.

Wij verstrekken garantie voor onze machines, bij juiste behandeling, voorde duur van de wettelijke garantieperiode vanaf het moment van overdracht, op dusdanige wijze dat wij elk machineon-derdeel dat binnen deze periode aantoonbaar onbruikbaar wordt als gevolg van materiaal- of fabricagefouten, kosteloosvervangen. Voor onderdelen, die wij niet zelf vervaardigen, verlenen wij uitsluitend garantie, voor zover wij recht hebbenop garantieclaims bij de toeleveranciers. De kosten voor het plaatsen van nieuwe onderdelen zijn voor rekening van dekoper. Aanspraak op vorderingen tot omzetting en vermindering en overige vorderingen op schadevergoeding zijn uit-gesloten. Garantía ESCualquier deficiencia detectada deberá notificarse dentro de un plazo de 8 días tras la recepción de la mercancía. En ca-so contrario, el comprador perderá cualquier derecho de reclamación.
