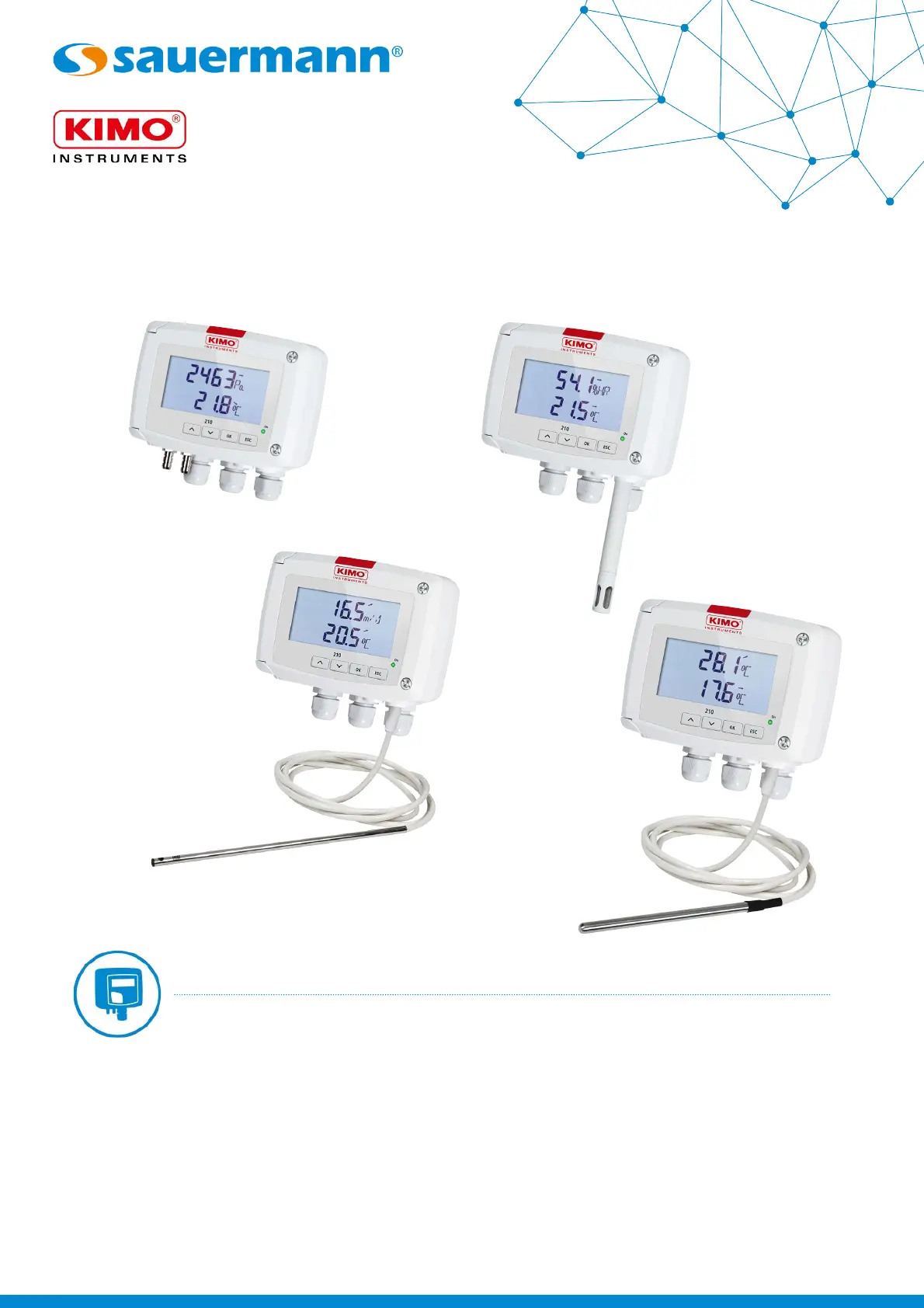

操作手册

210 系列

传感变送器

CP 210, CTV 210, TH 210, TM 210

差压 / 风速 / 风量 / 湿度 / 温度 / 大气压

内容目录

产品简介.........................................................................................................................................................................................4

1.1. 变送器介绍..................................................................................................................................................................................4

1.2. 按键介绍.......................................................................................................................................................................................4

1.3. 选择输出信号..............................................................................................................................................................................5

1.4. 传感器保护盖..............................................................................................................................................................................5

进入变送器设置.........................................................................................................................................................................6

F 100 : 变送器基本设置..........................................................................................................................................................7

3.1. 变送器固件版本.........................................................................................................................................................................7

3.2. 设置显示屏..................................................................................................................................................................................7

3.2.1 设置显示屏对比度..............................................................................................................................................................7

3.2.2 设置显示屏背光时间.........................................................................................................................................................7

3.2.3 设置显示屏背光强度.........................................................................................................................................................8

3.3. 按键安全锁..................................................................................................................................................................................8

F 200 : 通道和测量单位设置...............................................................................................................................................9

F 300 : 模拟输出信号设置...................................................................................................................................................10

5.1. 输出信号诊断............................................................................................................................................................................10

5.1.1 模拟输出信号接线............................................................................................................................................................10

5.1.2 模拟输出信号诊断............................................................................................................................................................10

5.2. 设置模拟输出信号对应量程..................................................................................................................................................11

F 500 : 测量功能设置..............................................................................................................................................................13

6.1. 自动校准 (CP 210).....................................................................................................................................................................13

6.2. 差压测量稳定度系数 (CP 210)...............................................................................................................................................13

6.3. 自动校准周期 (CP 211, CP 212, CP 218).................................................................................................................................14

6.4. 风速测量稳定度系数 (CTV 210).............................................................................................................................................14

6.5. 输入校准补偿值.......................................................................................................................................................................15

F 600 : 补偿, 差压风速探头系数和截面积设置....................................................................................................16

7.1. 温度补偿值 (CP 218, CP 219)...................................................................................................................................................16

7.1.1 单位设置.............................................................................................................................................................................16

7.1.2 设置温度补偿值................................................................................................................................................................16

7.2. 高度补偿值 (CO 212, CP 218, CP 219, CTV 210).....................................................................................................................17

7.3. 差压风速探头系数 (CP 218, CP 219)......................................................................................................................................17

7.3.1 选择差压风速探头............................................................................................................................................................17

7.3.2 设置差压风速探头系数...................................................................................................................................................18

7.3.3 设置风速修正系数............................................................................................................................................................18

7.4. 设置风管截面积和风量系数.................................................................................................................................................18

7.4.1 设置风管种类 (CP 218, CP 219, CTV 210).......................................................................................................................18

7.4.2 选择风管尺寸单位 (CP 218, CP 219, CTV 210)..............................................................................................................19

7.4.3 设置风管尺寸 (CP 218, CP 219, CTV 210).......................................................................................................................19

7.4.4 设置其他风管系数 (CP 218, CP 219, CTV 210)..............................................................................................................20

功能总结.......................................................................................................................................................................................21

8.1. F 100.............................................................................................................................................................................................21

8.2. F 200.............................................................................................................................................................................................21

8.3. F 300.............................................................................................................................................................................................21

8.4. F 500.............................................................................................................................................................................................22

8.5. F 600.............................................................................................................................................................................................22
