Zutrittsmelder

Anleitung

Bitte lesen Sie diese Bedienungsanleitung

vollständig und sorgfältig durch. Sie gehört

zu diesem Produkt und enthält wichtige

Hinweise zur Inbetriebnahme und Handhabung. Beachten

Sie immer alle Sicherheitshinweise. Prüfen Sie vor der

Inbetriebnahme, ob alle Teile richtig montiert sind.

Bestimmungsgemäße Verwendung

Lieferumfang

Ausstattung

Technische Daten

Der Zutrittsmelder ZM03 reagiert mit dem eingebauten

passiven Infrarot-Bewegungsmelder (PIR) auf die

Bewegungen Wärme abstrahlender Körper innerhalb von

Flächen oder an Durchgängen (Türen). Diese meldet er

akustisch, wahlweise mit einem Sirenengeräusch oder

einem Zweiklangton. Er kann an eine Klingeltaste oder

einen anderen Schließerkontakt angeschlossen werden

und als Türgong verwendet werden. Das Gerät ist zum

Aufstellen oder der Montage in trockenen und

geschlossenen Räumen geeignet. Zum Betrieb ist der

Anschluss einer 9-Volt-Blockbatterie oder der eines 9-Volt-

Netzgerätes zulässig (beides ist nicht im Lieferumfang

enthalten).

1 x Zutrittsmelder

1 x Klingeltaste-Schließerkontakt-Anschlusskabel (im

Batteriefach)

2 x Befestigungsschrauben (im Batteriefach)

1 x Bedienungsanleitung

Gehäusevorderseite (siehe Abb. A):

1 Zutrittsmelder

2 Montagebügel

3 Infrarot-Sensor mit Fresnel-Linse (eingebauter PIR)

4 Funktionsschalter

5 Lautsprecher

6 Schrauben

7 Klingeltaste-Schließerkontakt-Anschlusskabel

Gehäuserückseite (siehe Abb. B):

8 Netzgerät - 9Volt DC - Buchse

9 Klingeltaste-Schließerkontakt-Anschlusskabel-

Buchse

10 Batteriefach

11 Klipp für 9-V-Blockbatterie

12 Batteriefachdeckel

Sensor: Passiver Infrarot-Bewegungsmelder

(PIR) mit Fresnel-Linse

PIR-Erfassungsbereich:- horizontal: ca. 10 m x 100° (max.

bei 20° C)

- vertikal: ca. 6 m x 2°

Stromversorgung: 9 -Vo l t- Bl oc k b at t er i e (6L R61,

alkalisch)

Netzgerät 9 Volt DC,

min. 200 mA (Innenpol des Steckers

positiv, z.B. Art.Nr. 32108 (beides

nicht im Lieferumfang enthalten)

Stromaufnahme: max. 60 mA (Batterie)

max. 100 mA (Netzgerät)

Funktionen: , 0 , u n d K l i n g e l t a s t e -

Schließerkontakt-Anschluss

Akustische Meldung: : 1 x Zweiklang

30 sec dauerndes

Sirenengeräusch ca. 90 dB(A)

Klingeltaste-Schließer-

kontakt Anschluss: 2 x Zweiklang

Einschaltverzögerung: ca. 15 sec

oder

( siehe Abb. A )

Indexa GmbH Paul-Böhringer-Str. 3 D-74229 Oedheim www.pentatech.de 2016/03/15 Änderungen vorbehalten

PIR Mini Alarm

Instruction manual

Detecteur d’intrusion

Mode d’emploi

Toegangsmelder

Gebruiksaanwijzing

ZM03 Sicherheitshinweise

Lassen Sie Kleinkinder nicht unbeaufsichtigt mit dem

Ver-packungsmaterial und Gerät!

Beschädigen Sie keine Leitungen für Gas, Strom oder

Tele-kommunikation beim Befestigen!

Vermeiden Sie Haut- und Körperkontakt mit

ausgelaufenen oder beschädigten Batterien!

Verwenden Sie geeignete Schutz-handschuhe und

Schutzbekleidung!

Setzen Sie das Gerät nicht der Nähe von Feuer, Hitze

oder lang andauernder hoher Temperatureinwirkung

aus!

Stellen Sie sicher, dass das Sirenengeräusch nicht in

unmittelbarer Nähe zum Gehör ausgelöst wird!

Andernfalls drohen schwere Gehörschäden!

Behandeln Sie das Anschlusskabel vorsichtig. Verlegen

Sie es so, dass es nicht beschädigt werden kann und

keine Stolpergefahr darstellt

Schließen Sie keine Fremdspannung an die Klingeltaste-

Schließerkontakt-Anschlusskabel-Buchse an.

Betreiben Sie das Gerät ausschließlich mit einer 9-V-

Block-batterie oder einem Netzgerät 9 Volt!

Entfernen Sie die Batterie bei längerem Nichtgebrauch

aus dem Gerät!

VergewissernSie sich vor dem Netzstromanschluss eines

Netzgerät 9 Volt, dass der Netzstrom vorschriftsmäßig

mit 230 V ~ 50 Hz und mit einer max. 16 Ampere

Sicherung ausgestattet ist!

Verhindern Sie, dass das Gerät mit Feuchtigkeit in

Berührung kommt!

Schützen Sie das Gerät vor starken magnetischen oder

elektrischen Feldern!

Inbetriebnahme

9-Volt-Blockbatterie

Netzgerät 9 Volt

Sie können den Zutrittsmelder zur akustischen Meldung

der Bewegungen von erwünschten (z.B. Familien-

angehörige) und unerwünschten Besuchern (z.B.

Einbrechern) verwenden. Wahlweise ertönt ein

Zweiklangton oder ein ca. 30 sec anhaltendes

Sirenengeräusch. Das Gerät kann beim waagerechten

Gebrauch Raumflächen und beim senkrechten Gebrauch

Ein-/Ausgänge („Lichtschrankeneffekt“) des überwachten

Raumes erfassen (siehe Abb. D).

Mit dem Klingeltaste-Schließerkontakt-Anschlusskabel

kann der Zutrittsmelder an eine Klingeltaste oder einen

anderen Schließerkontakt angeschlossen und als Türgong

verwendet werden.

Richten Sie das Gerät so ein, dass sich im

Erf ass u ngsb er eich der Sen sorb lende k e ine

W ä r m e q u e l l e n w i e H e i z u n g s k ö r p e r o d e r

Abluftöffnungen befinden! Temperaturabstrahlung

dieser Objekte könnten vom funktionsbereiten

Zutrittsmelder, als Bewegungen Wärme abstrahlender

Körper gemeldet werden.

Verwenden Sie das Gerät nur bei normalen

Zimmertemperturen. Höhere oder niedrigere

Temperaturen können zu Funktionsbeeinchtigungen

führen.

Der Zutrittsmelder reagiert empfindlich und schnell auf

Bewegungen, die quer zum Erfassungsbereich ablaufen

(siehe Abb. C/1). Der Zutrittsmelder reagiert weniger

empfindlich auf Bewegungen, die direkt auf den

Erfassungsbereich zu erfolgen (siehe Abb.C/2).

Stellen Sie den Funktionsschalter[4] auf die Position 0.

Lösen Sie den Batteriefachdeckel [12] vollständig von

der Gehäuserückseite des Zutrittsmelders [1].

Schließen Sie eine neuwertige 9-Volt-Blockbatterie an

den Klipp für 9-V-Blockbatterie [11] an.

Befestigen Sie den Batteriefachdeckel vollständig an der

Gehäuserückseite des Zutrittsmelders.

Achten Sie vor dem Anschluss auf die richtige Polung!

Stellen Sie den Funktionsschalter[4] auf die Position 0.

Schließen Sie das Netzgerät 9 Volt an die Netzgerät-9

Segnalatore di accesso

Indicazioni per l’uso

VoltDC - Buchse [8] an.

Schließen Sie das Netzgerät 9 Volt an den Netzstrom an.

Ermessen Sie den vermutlichen Bewegungsablauf von

Wärme abstrahlenden Körpern und bestimmen Sie den

Erfassungsbereich. Vom Zutrittsmelder aus kann ein

Bereich bei Flächen mitca. 100° auf 10 m Ausdehnung und

Durchgänge können mit 2° auf 6 m erfasst werden (siehe

Abb. C und D).

Positionieren Sie den Zutrittmelder in einer Höhe von ca.

1,0 - 1,5 m. Richten Sie die Fresnel- Linse [3] waagerecht

auf den Erfassungsbereich aus.

Positionieren Sie den Zutrittsmelder oberhalb des

Erfassungsbereiches. Richten Sie die Fresnel - Linse [3]

senkrecht auf den Erfassungsbereich aus.

Sie können den Zutrittsmelder zur Überwachung eines

Erfassungsbereiches montieren – dies empfiehlt sich beim

Dauerbetrieb z.B. im Eingangsbereich Ihrer Wohnung. Sie

können den Winkel zur Ausrichtung des Zutrittsmelders

am Montagebügel einstellen

Lösen Sie den Montagebügel behutsam vom

Zutrittsmelder.

Halten Sie den Montagebügel an die Montagestelle und

markieren Sie mit dem Stift die Aussparungen in der

rechteckigen Fläche des Montagebügels [2] .

Schrauben Sie den Montagebügel mit den

Befestigungsschrauben 6 an der Montagestelle fest.

Befestigen Sie den Zutrittsmelder behutsam am

Montagebügel und kontrollieren Sie die Ausrichtung.

Sie können den Zutrittsmelder zur kurzfristigen

Überwachung eines Erfassungsbereiches aufstellen – dies

empfiehlt sich beim Gebrauch auf Reisen z.B. in Ihrem

Hotelzimmer.

Stellen Sie den Zutrittsalarm auf z.B. ein Möbelstück und

kontrollieren Sie die Ausrichtung.

Sie können die Funktion des Zutrittsmelders mit dem

Funktionsschalter [4] und durch Anschluss an eine

Klingeltaste oder einen anderen Schließerkontakt

bestimmen.

Stellen Sie den Funktionsschalter auf die Position .

Der Zutrittsalarm meldet jeden Bewegungsablauf eines

Wärme abstrahlenden Körpers mit einem Zweiklangton.

Stellen Sie den Funktionsschalterauf die Position .

Verlassen Sie den Erfassungsbereich des Zutrittsalarms

innerhalb der Einschaltverzögerung von ca. 15 sec. Der

Z u t r i tt s a l a r m m e l d e t a n s c h l i e ß e n d j e d e n

Bewegungsablauf Wärme abstrahlender Körper, mit

einem ca. 30 sec dauernden Sirenengeräusch.

Stellen Sie den Funktionsschalter auf die Position 0.

Die Überwachung des Erfassungsbereiches ist

ausgeschaltet.

Schließen Sie den Zutrittsmelder mit dem Klingeltaste-

Schließerkontakt-Anschlusskabel [7] aneine Klingeltaste

oder einen anderen Schließerkontakt an. Beim Betätigen

der angesc hlossenen Klingeltaste oder des

Schließerkontaktes erklingt zweimal ein Zweiklangton.

Diese Funktion ist aktiv, unabhängig von der gewählten

Position des Funktionsschalters ( , oder 0).

Aufstellen / Montage

Überwachung der Fläche eines Raumes

Überwachung eines Durchgangs

Montage

Alarmfunktionen aktivieren / deaktivieren

-Gongfunktion aktivieren

-Alarmfunktion aktivieren

0 - Alarm- / Gongfunktion deaktivieren

Klingeltaste-Schließerkontakt-Anschluss

[ ]

Tipp!

Veuillez lire ce mode d’emploi intégralement et

attentivement. Le manuel accompagne ce produit et

Contient des instructions essentielles pour la mise en

service et la manipulation. Toujours respecter les consignes

de sécurité. Avant la mise en service, véri. er le montage

correct de tous les composants.

Le détecteur d’intrusion ZM03 grâce à son capteur de

mouvement passif à infrarouge intégré, détecte les

déplacements de corps dégageant de la chaleur dans des

surfaces ou des passages (portes). Ceux-ci sont signalés au

choix par une sirène ou une sonnerie à deux tons. Ce

Utilisation conforme

détecteurpeut être raccordé à une touche de sonnetteou à

un autre contact de fermeture et être utilisé comme gong

de porte. Cet appareil est conçu pour être installé ou

monté dans des locauxsecs et fermés. Lefonctionne-ment

est homologué avec une pile bloc de 9 volts ou un bloc

d’alimentation de 9 volts (tous deux non inclus dans la

fourniture).

1 x Détecteur d’intrusion

1 x Câble de branchement touche de sonnette-contact

de fermeture (dans le boîtier à piles)

2 x Vis de fixation (dans le boîtier à piles)

1 x Mode d’emploi

Face avant du boîtier (voir ill. A) :

1 Détecteur d’intrusion

2 Étrier de montage

3 Capteur IR avec lentille de Fresnel (PIR intégré)

4 Commutateur de fonction

5 Haut-parleur

6 2 vis

7 Câble de branchement touche de sonnette-contact

de fermeture

Face arrière du boîtier (voir ill. B) :

8 Prise 9 volts DC pour bloc d’alimentation

9 Prise du câble de branchement touche de

sonnette-contact de fermeture

10 Boîtier à piles

11 Connecteur de la pile 9 V

12 Couvercle du boîtier à piles

Capteur IR: Détecteur de mouvement passif à

infrarouges (PIR) avec lentille de

Fresnel

Secteur de détection PIR: - horizontal : env. 10 m x 100°

(max.à 20° C)

- vertical : env. 6 m x 2°

Alimentation électrique : Pile 9 volts (6LR61, alcaline)

bloc secteur 9 Volts DC, min. 200

mA (Art.Nr. 32108) (pôle interne de la

fiche positif) (tous deux non inclus

dans la fourniture).

Consommation :max. 60 mA, (pile) max. 100 mA (bloc

secteur)

Fonctions : , 0, et branchement touche de

sonnettecontact de fermeture

Signal sonore : : 1 x deux tons

: sirène permanente 30 sec d’env.

90 dB(A)

Branchement touche

Desonnette-contact

de fermeture : 2 x deux tons

Délai d’amorçage:env. 15 sec

Ne pas laisser des enfants en bas âge sans surveillance

avec le matériel d’emballage et avec l'appareil!

Veiller à ne pas endommager des conduites de gaz, des

lignes électriques ou téléphoniques lors de la fixation !

Éviter tout contact de la peau et du corps avec des piles

oulées ou défectueuses !Utiliser desgants etvêtements

de protection adéquats !

Ne pas installer l’appareil à proximité de flammes

ouvertes, d’une source de chaleur, ni l’exposer

longtemps à des haute températures supérieures !

Toujours veiller à se tenir à l’écart avant de déclencher

l’alarme! Danger de graves troubles auditifs !

Manipuler le câble de branchementavec soin. Veiller à le

poser de manière à prévenir tout endommagement et

risque de trébuchement,

Ne pas raccorder de tension externe à la prise du câble

de branchement touche de sonnette-contact de

fermeture.

Fourniture

Équipement

Caractéristiques

Consignes de sécurité

(voir ill. A)

Fehler beheben

Fehler Ursache Behebung

Wartung und Reinigung

Garantie

Sie erhalten auf dieses Gerät 2 Jahre Garantie ab

Kaufdatum. Das Gerät wurde sorgfältig produziert und vor

Anlieferung gewissenhaft geprüft. Bitte bewahren Sie den

Kassenbon als Kaufnachweis auf. Setzen Diese Garantie

gilt nur gegenüber dem Erstkäufer und ist nicht

übertragbar.

Die Garantieleistung gilt ferner nur für Material- oder

Fabrikationsfehler. Sie gilt nicht für Verschleißteile oder für

Beschädigungen an zerbrechlichen Teilen, z. B. Schalter

oder Akkus. Das Produkt ist lediglich für den privaten und

nicht für den gewerblichen Gebrauch bestimmt. Es besteht

kein Anspruch auf Schadensersatz im Falle eines

Einbruches. Ein Alarmgerät ist kein Ersatz für

Vers ic her ungssc hut z un d ers etzt nicht I hre

Sorgfaltspflicht.

Bei missbräuchlicher und / oder unsachgemäßer

Behandlung, Gewaltanwendung und bei Eingriffen, die

nicht von der Servicestelle vorgenommen wurden, erlischt

die Garantie. Ihre gesetzlichen Rechte werden durch diese

Garantienicht eingeschränkt.

Der Zutrittsmelder Die Batterie ist Setzen Sie eine

f neue Batterie

ein.

Das Netzgerät ist

Langsame Reaktion Bewegungsrichtung Ändern Sie die

Reichweite ist

Temperatur

abhängig.

Meldung ohne Andere

Trennen Sie den Zutrittsmelder vor dem Warten und

Reinigen von der Stromversorgung.

Überprüfen Sie regelmäßig die technische Sicherheit

und Funktion des Gerätes.

Entnehmen Sie bei längerem Nichtgebrauch die 9-Volt-

Blockbatterie.

Verwenden Sie ein fusselfreies Tuch und ein mildes

Mittel (kein Lösungsmittel) zur Reinigung der

Kunststoff-und Metalloberfächen.

unktioniert nicht verbraucht.

oder nicht

Ordnungsgemäß. Netzgeräts

korrigieren.

oder kurze ist nicht quer Montagestelle

Reichweite. zum Sensor

Ändern Sie die

Montagestelle.

Wärmequelle

menschliche Wärmequelle: beseitigen

Bewegung Heizung,Sonnenein-

strahlung, oder Montage-

Luftbewegung, Tiere stelle ändern

Polung des

nicht polrichtig

angeschlossen.

Entsorgung

Sie dürfen Verpackungsmaterial und ausgediente

Batterien oder Geräte nicht im Hausmüll

entsorgen, führen Sie sie der Wiederverwertung zu.

Den zuständigen Recyclinghof bzw. die nächste

Sammelstelle erfragen Sie bei Ihrer Gemeinde.

Exclusivement faire fonctionner cet appareil avec une

pile 9 V ou un bloc secteur 9 volts !

Retirer la pile de l’appareil en cas d’inutilisation

prolongée!

Avant de brancher un bloc secteur de 9 volts, vérifier que

le courant secteur corresponde à 230V ~ 50Hz et soit

équipé d’un fusible de max. 16 ampères !

Éviter que l’appareil prenne l’humidité !

Protéger l’appareil contre les forts champs magnétiques

ou électriques !

Vous pouvez utiliser le détecteur d’intrusion pour signaler

les mouvements d’invités bienvenus (famille) et

indésirables (cambrioleurs). Le signal émit est au choix une

sonnerie deux tons ou une sirène permanente d’env. 30

sec. Lorsque l’appareil est installé à l’horizontale, il permet

de surveiller la surface de la pièce, installé à la verticale, il

permet de surveiller des entrées/sorties („barrage

photoélectrique“) de la pièce surveillée(voir ill. D).

Le câble de branchement touche de sonnette-contact de

fermeture permet de raccorder le détecteur d’intrusion à

une touche desonnette ou à un autre contact de fermeture

pour servir de gong de porte.

Installer l’appareil de manière à ce que le secteur de

détection du capteur ne soit pas dirigé vers des sources

de chaleur telles que des radiateurs ou des ori. ces

d’échappement d’air!

Le rayonnement thermique de ces objets peut être

interprété comme le déplacement d’un corps

dégageant de la chaleur par le détecteur d’intrusion

activé.

Uniquement utiliser cet appareil dans des pièces avec

des températures ambiantes normales. Des

températures plus hautes ou plus basses peuvent

affecter le bon fonctionnement.

mouvements effectués directement

en direction du secteur de détection (voir ill. C/2).

du détecteur d’intrusion

[1].

(voir ill. C et D).

Mise en service

Pile 9 volts

Blocsecteur 9 volts

Installation/ montage

Surveillancede lasurface d’une pièce

Surveillance d’un couloir

Le détecteur d’intrusion réagit de manière sensible et

rapide aux mouvements effectués dans le plan

transversal du secteur de détection . Il est

moins sensible aux

Régler le commutateur de fonction [4] sur la position 0.

Entièrement démonter le couvercle du boîtier à piles

[12] de la face arrière du boîtier

Brancher une pile neuve de 9 volts au connecteur de pile

[11].

Remonter entièrement lecouvercle du boîtier à piles sur

la face arrière du boîtier du détecteur d’intrusion.

Contrôler la polarité correcte avant le branchement !

Régler le commutateur de fonction [4] sur la position 0.

Raccorder le bloc secteur 9 volts à la prise de bloc secteur

9 V DC [8].

Brancher le bloc secteur 9 V au réseau.

Calculer le déplacement supposé des corps dégageant de

la chaleur et déterminer le secteur de détection. Le

détecteur d’intrusion peut réaliser la surveillance de

surfaces à un angle d’env. 100° sur 10 m et de couloirs à un

angle de 2° sur 6 m

Positionner le détecteur d’intrusion à une hauteur d’env.

1,0 - 1,5 m. Diriger la lentille de Fresnel [3] à l’horizontale

vers le secteur de détection.

Positionner le détecteur d’intrusion au-dessus du

secteur de détection. Diriger la lentille de Fresnel [3] à la

verticale vers lesecteur dedétection.

(voir ill. C/1)

Lees deze handleiding en de veiligheidsinstructies

volledig en zorgvuldig door. Zij hoort bij dit product en

bevat Belangrijke aanwijzingen voor de ingebruikname en

de bediening. Neem altijd de veiligheidsinstructies in acht.

Controleer vóór de ingebruikname of alle onderdelen

goedgemonteerd zijn.

De toegangsmelder ZM03 reageert met de geïntegreerde

passieve infrarood-bewegingsmelder (PIR) op de

bewegingen van warmteafstralende lichamen binnen een

oppervlak of aan doorgangen (deuren). Bewegingen

worden akoestisch gemeld, naar wens met een sirene of

een geluid met twee klanken. Hij kan worden aangesloten

op een beltoets of een ander sluitcontact en op deze

manier als deurbel worden gebruikt. Het apparaat kan in

droge en gesloten ruimten worden geplaatst of

gemonteerd. De aansluiting van een 9-Volt-blokbatterij of

een 9-Volt-netapparaat is voor het bedrijf toegestaan

(beideniet bij de levering inbegrepen).

1 x toegangsmelder

1 x aansluitkabel voor het beltoets-sluitcontact (in het

batterijvakje)

2 x bevestigingsschroeven (in het batterijvakje)

1 x handleiding

Voorzijde van de behuizing (zie afb. A)

1 Toegangsmelder

2 Montagebeugel

3 Infraroodsensor met Fresnel-lens (geïntegreerde

PIR)

4 Functieschakelaar

5 Luidsprekers

6 2 schroeven

7 Aansluitkabel voor het beltoets-sluitcontact

Achterzijde van de behuizing (zie afb. B)

8 Netapparaat 9 Volt DC-bus

9 Bus voor aansluitkabel van het beltoets-

sluitcontact

10 Batterijvakje

11 Clip voor 9-Volt-blokbatterij

12 Deksel van het batterijvakje

Doelmatig gebruik

Leveringsomvang

Uitrusting

(zie afbeelding A)

Mise au rebut

Ne jetez pas le matériel d'emballage, les piles

usagées et les appareils eux-mêmes, mais amenez-

les à des emplacements de récupération. La

déchetterie ou l'emplacement de recyclage le plus

proche vous seront communiqués par votre

administration communale.

Cet appareil dispose d’une garantie de 2 ans à partir de la

date d’achat. Cet appareil a été fabriquéavec soin et a fait

l’objet d’un strict contrôle avant la livraison. Veuillez

conserver le ticketde caissecomme justificatif d’achat.

Cette garantie ne s’applique qu’au premier acheteur et

n’est pas transmissible. En outre, la prestation de garantie

ne s’appliquequ’en cas device matériel ou de fabrication.

Elle ne s’applique pas aux pièces d’usures, ni aux

dommages des éléments fragiles tels qu’interrupteurs ou

piles. Ce produit est seulement destiné à un usage

domestique et non pas commercial. Il n’existe aucun droit

de dédommagement en cas de cambriolage. Une alarme

ne saurait tenir lieu de couverture d’assurance ni remplacer

votre devoir de diligence.La garantie est annulée en cas de

manipulation abusive et/ou incorrecte, d’usage de la force

ainsi qu’en cas d’interventions non réalisées par le S.A.V.

Vosdroits légaux ne sont pas limités par cette garantie.

Garantie

Montage

Activer / désactiver les fonctions d’alarme

- Activer la fonction gong

- Activer la fonction d’alarme

0 - Désactiver la fonction alarme/gong

Branchement touche de sonnette-contact de

fermeture

Dépannage

Problème

Entretien et nettoyage

Vous pouvez monter le détecteur d’intrusion pour

surveiller en permanence un secteur de détection, par ex.

dans l’entrée de votre logement. L’angle d’orientation du

détecteur d’intrusion peut être réglé sur l’étrier de

montage.

Démontez l’étrier de montage du détecteur d’intrusion

avec précaution.

Positionnez l'étrier de montage sur la zone de montage

et, à l’aide d’un crayon, tracez les évidements dans la

surfacerectangulaire del’étrier demontage [2].

Fixer l’étrierde montage au moyen des vis de fixation [6]

au point de montage.

Fixer prudemment le détecteur d’intrusion sur l’étrier de

montage et contrôler l’oientation.

: Vous pouvez poser le détecteur d’intrusion pour

surveiller temporairement un secteur de détection, par ex.

en voyage, dans votre chambre d’hôtel.

Poser le détecteur d’intrusion sur par ex. un meuble et

contrôler l’orientation.

Vous pouvez sélectionner le mode de fonctionnement du

détecteur d’intrusion avec le commutateur de fonction [4]

et par branchement sur une touche de sonnette ou un

autre contact de fermeture.

Régler le commutateur de fonction sur la position . Le

détecteur d’intrusion signale chaque mouvement d’un

corps dégageant de la chaleur par une sonnerie deux tons.

Régler le commutateur de fonction sur la position .

Veuillez quitter la zone de détection du détecteur

d’intrusion pendant le délai d’amorçage d’environ 15

secondes. Le détecteur d’intrusion signale ensuite

chaque mouvement d’un corps dégageant de la chaleur

par une sirène permanente d’env. 30 sec.

Placer le commutateur de fonction sur la position 0.

La surveillance du secteur de détection est éteinte.

Raccorder le détecteur d’intrusion au moyen du câblede

branchement touche de sonnette-contact de fermeture

[7] à une touche ou un autre contact de fermeture.

Lorsque la touche de sonnette ou le contact de

fermeture raccordé sont actionnés, une sonnerie deux

tons retentit deux fois. Cette fonction est active

indépendamment de la position réglée sur le

commutateur de fonction ( , ou 0 ).

Le détecteur

d‘intrusion ne

fonctionne

pas ou pas

correctement. pas raccordé avec

Couper l’alimentation électrique du détecteur

d’intrusion avant d’effectuer l’entretien et le nettoyage.

Contrôler régulièrement la sécurité technique et le

fonctionnement correct de l’appareil.

Retirer la pile 9 V en cas d’inutilisation prolongée.

Utiliser un chiffon anti-effilochant et un détergent

neutre (pas de solvants) pour nettoyer les surfaces en

plastique et en métal.

Conseil

Cause Remède

La pile est usée. Insérer une

pile neuve.

Le bloc secteur n‘est Corriger la

polarité du

la polarité correcte. bloc secteur.

NLNL

registratiebereik veropen (zie afb. C/1). De

toegangsmelder reageert minder gevoelig op

bewegingen die in een directe lijn op het

registratiebereik inwerken (zie afb. C/2).

Zet de functieschakelaar [4] op de positie 0.

Open het deksel van het batterijvakje [12] aan de

achterzijde van de toegangsmelder [1].

Sluit een nieuwe 9-Volt-blokatterij aan op de clip voor de

9-V-blokbatterij [11].

Sluit het deksel van het batterijvakje aan de achterzijde van

de toegangsmelder.

Let vóór de aansluiting op de juiste polariteit!

Zet de functieschakelaar [4] op de positie 0.

Sluit het netapparaat 9 Volt aan op de 9 Volt DC-bus [8].

Sl uit h e t neta p p a raa t 9 V o l t aa n op de

stroomvoorziening.

Bereken het waarschijnlijke bewegingsverloop van

warmtea f s tralen de lichamen en b epa a l h et

detectiebereik. Vanuit de toegangsmelder kan een bereik

bij oppervlakken met ca. 100° tot op 10 m in de breedte en

doorgangen met 2° tot op 6 m afstand worden bewaakt

(zie afb. C en D).

Positioneer de toegangsmelder op een hoogte van

ongeveer 1,0 – 1,5 m. Lijn de Fresnel-lens [3] horizontaal

uit op het registratiebereik.

Posit i o n e e r d e t o e g a ng s m el der b o v e n h et

registratiebereik. Lijn de Fresnel-lens [3] verticaal uit op

het registratiebereik.

U kunt de toegangsmelder voor de bewaking van een

registratie-bereik monteren – dit is raadzaam in geval van

continubedrijf bijv. bij de entree van uw woning. U kunt de

hoek voor de uitlijning van de toegangsmelder aan de

montagebeugel instellen.

Maak de montagebeugel voorzichtig los van de

toegangsmelder.

Houd de montagebeugel tegen de montageplaats en

kenmerk de uitsparingen in het rechthoekige vak van de

montagebeugel [2] met een pen.

S c h r o e f d e m o n t a g e b e u g e l m e t d e

bevestigingsschroeven [6] vast op de montageplaats.

Bevestig het toegangsalarm voorzichtig aan de

montagebeugel en controleer de uitlijning.

U kunt de toegangsmelder ook voor de kortstondige

bewaking van een registratiebereik plaatsen – dit is aan te

bevelen bij gebruik op reis, bijv. in uw hotelkamer.

Plaats het toegangsalarm bijv. op een meubelstuk en

controleer de uitlijning.

U kunt de functie van het toegangsalarm bepalen met

behulp van de functieschakelaar [4] of door aansluiting

van een beltoets of een ander sluitcontact.

Zet de functieschakelaar op de positie .

Het toegangsalarm meldt iedere beweging van een

warmteafstralend lichaam via een geluid met twee

klanken.

Zet de functieschakelaar op de positie .

Verlaat het registratiebereik van de toegangsmelder

binnen de inschakelvertraging van ca. 15 sec. Het

toegangsalarm meldt vervolgens iedere beweging van

9-Volt-blokbatterij

Netapparaat 9 Volt

Plaatsing / montage

Bewaking van het oppervlak van een ruimte

Bewaking van een doorgang

Montage

Alarmfuncties activeren / deactiveren

- Belfunctie activeren

- Alarmfunctie activeren

Tip!

Technische gegevens

Sensor: passieve infraroo-bewegingsmelder

(PIR) met Fresnel-lens

PIR-registratiebereik : - horizontaal: ca. 10 m x 100°

(max. bij 20° C)

- verticaal: ca. 6 m x 2°

Stroomvoorziening: 9-Volt-blokbatterij (6LR61,alkalisch)

netapparaat 9 Volt DC, min.

200 mA (binnenpool van de steker

positief) (beide niet bij de levering

inbegrepen)

Opgenomen vermogen: max. 60 mA (bat.), max. 100

mA (netapparaat)

Functies: , 0, en aansluiting beltoets-

sluitcontact

Akoestische melding: : 1 x geluid met twee klanken

: 30 sec durend sirene ca. 90

dB(A)

Aansluitkabel voor het

beltoets-sluitcontact: 2 x geluid met wee klanken

Inschakelvertraging: ca. 15 sec

Laat kleine kinderen nooit zonder toezicht in de buurt

van verpakkingsmateriaal en apparaat!

Beschadig geen leidingen voor gas, stroom of

telecommunicatie tijdens het bevestigen!

Vermijd huid- en lichaamscontact met lekkende of

beschadigde batterijen! Draag geschikte veiligheids-

handschoenen en veiligheidskleding!

Plaats het apparaat niet in de buurt van vuur, hitte of

hoge langdurige temperatuurinwerkingen !

Waarborg dat het alarmgeluid niet direct in de buurt van

het gehoor wordt geactiveerd! In het andere geval

dreigt ernstige gehoorschade!

Wees voorzichtig met de aansluitkabel. Leg de kabel

zodanig dat deze niet kann worden beschadigd en geen

struikelgevaar vormt.

Sluit géén externe spanning aan op de bus voor de

aansluitkabel van het beltoets- sluitcontact.

Gebruik het apparaat uitsluitend met een 9-Volt-

blokbatterij of een netapparaat 9 Volt!

Verwijder de batterij wanneer u het apparaat gedurende

een angere periode niet gebruikt.

Waarborg voor de aansluiting van een netapparaat 9

Volt dat de netvoeding volgens de voorschriften met

230 V ~ 50 Hz en max. met een 16 Ampère-zekering is

uitgerust.

Voorkom dat het apparaat aan vochtigheid wordt

blootgesteld!

Bescherm het apparaat tegen sterke magnetische of

elektrische velden!

U kunt de toegangsmelder gebruiken voor de akoestische

melding van de bewegingen van gewenste (bijv.

familieleden) en ongewenste bezoekers (bijv. inbrekers).

Naar wens klinkt een geluid met twee klanken of een ca. 30

sec lang durend sirenesignaal. Het apparaat kan bij

horizontaal gebruik ruimteoppervlakken en bij verticaal

gebruik in-/uitgangen (“effect fotocelbewaking”) van de

desbetreffende ruimte bewaken (zie afb. D). Met de

aansluit-kabel voor het beltoets-sluitcontact kan een

toegangsmelder op een beltoets of een ander sluitcontact

aangesloten en als deurbel gebruikt worden.

Stel het apparaat zodanig in dat zich in het

registratiebereik van de sensor geen warmtebronnen

zoals radiateurs of afzuigopeningen bevinden!

Eventuele temperatuurafstralingen van deze objecten

zouden door de operationele toegangsmelder kunnen

worden gemeld als bewegingen van warmteafstralende

lichamen.

G e br u i k h et a p pa r a a t a ll ee n b i j n o rma l e

kamertemperaturen. Hogere of lagere temperaturen

kunnen leiden tot functiestoringen

De toegangsmelder reageert gevoelig en snel op

bewegingen Die dwars ten opzichte van het

(Art.Nr. 32 108)

Veiligheidsinstructies

Ingebruikname

warmteafstralende lichamen met een ca. 30 sec durend

irenesignaal.

De batterij is verbruikt. Plaats een

nieuwe

batterij.

Corrigeer de

niet op de juiste pool polariteit van

Aangesloten. het

netapparaat.

Afvoer

Lege batterijen en uitgewerkte apparaten niet

Zomaar weggooien. Zorg dat ze milieuvriendelijk

worden opgeruimd. Uw gemeentehuis kan u aan

het adres van de milieustraat helpen.

0 - Alarm- / belfunctie deactiveren

Aansluitkabel voor het beltoets - sluitcontact

Storingen verhelpen

Storing Oorzaak Verhelpen

Onderhoud en reiniging

Garantie

Zet de functieschakelaar op de positie 0.

De bewaking van het registratiebereik is uitgeschakeld.

Sluit het toegangsalarm met de aansluitkabel voor het

beltoets-sluitcontact [7] aan op een beltoets of een

ander sluitcontact. Bij bediening van de aangesloten

beltoets of het sluitcontact klinkt twee keer over een

geluid met twee klanken. Dez e fu nc ti e i s acti ef ,

onafhankelijk van de geselecteerde positie van de

functieschakelaar ( , of 0 ).

De toegangs-

melder werkt

niet of niet

correct. Het netapparaat is

Onderbreek de stroomtoevoer naar de toegangsmelder

altijd vóór onderhoud en / of reiniging.

Controleer regelmatig de technische veiligheid en de

werking van het apparaat.

Verwijder de 9 - Volt - blokbatterij wanneer u het

apparaat gedurende een langere periode niet gebruikt.

G e b r u i k ee n p l u is vr ij e do e k e n een mil d

reinigingsmiddel (geen o p lo s m id d e l ) v o o r d e

reiniging van kunststof- en metaaloppervlakken.

Op dit apparaat verlenen wij 2 jaar garantie vanaf

koopdatum. Het apparaat werd met zorgvuldigheid

verva ardigd en v óór de leverin g nauwk eur ig

gecontroleerd. Bewaar a.u.b. de kassabon als koopbewijs.

Deze garantie geldt uitsluitend voor de eerste koper en is

niet overdraagbaar. Voorts geldt de garantieverlening

uitsluitend voor materiaal- en fabricagefouten. Slijtende

onderdelen of beschadigingen aan breekbare delen, bijv.

schakelaar of accu’s, zijn van garantieverlening

uitgesloten. Het product is uitsluitend bedoeld voor

privégebruik en niet geschikt voor commerciële

doeleinden. In geval van inbraak bestaat geen recht op

schadevergoeding. Een alarmapparaat is geen vervanging

voor verzekeringsdekking en ontslaat u niet van uw

zorgvuldigheidsplicht.

Bij misbruik en/of ondeskundige bediening, het gebruik

van geweld en bij ingrepen die niet door het servicepunt

werden uitgevoerd, komt de garantieverlening te

vervallen. Uw wettelijke rechten worden door deze

garantieverlening niet aangetast.

Please read these operating instructions

thoroughly and carefully. They are part of this

product and contain Important instructions relating to its

operation and Handling. Please always observe all safety

instructions. Before initial operation, please check that all

parts are fitted correctly.

The mini-alarm ZM03 responds by way of the integrated

passive infrared movement detector (PIR) to the

movements of heat-emitting bodies in rooms or at points

Proper use

of entry (doors). The detector registers such movements

either by a siren or two-tone bell. It can be connected to a

bell push or other type of make contact for use as a door

chime. The device is suitable for use or installation in dry,

enclosed spaces. It can be connected for operation to a 9

volt block-battery or a 9 volt mains adapter (neither is

included).

1 x Mini-alarm

1 x bell push contact cable (in the battery

compartment)

2 x fastening screws (in the battery compartment)

1 x operating instructions

Equipment

On the front of the casing (see Fig. A):

1 Mini-alarm

2 Mounting bracket

3 Infrared sensor with Fresnel lens (integrated PIR)

4 Function switch

5 Loudspeaker

6 2 screws

7 Bell push contact cable

On the reverse side of the casing (see Fig. B):

8 9 volt DC mains adapter socket

9 Bell push contact cable socket

10 Battery compartment

11 Battery clip

12 Battery compartment cover

Sensor: passive infrared movement

detector (PIR) with Fresnel lens

PIR sensing range: - horizontal: approx. 10 m x 100°

(max. at 20° C)

- vertical: approx. 6 m x 2°

Power supply: 9 volt block-battery (6LR61,

alkaline) 9 Volt DC mains

adapter, min. 200 mA (internal

pole of plug positive)

(neither is included)

Current consumption:max. 60 mA (batt.),

max. 100 mA (mains adapter)

Functions: , 0, and bell push contact

Acoustic signal: :1 x two-tone chime

:30 sec long siren of approx.

90 dB(A)

Bell push contact: 2 x two-tone chime

ON delay: approx. 15 sec

Do not leave small children unsupervised with the

packaging material and the device.

D o n o t d a m a g e a n y g a s , e l e c t r i c i t y o r

telecommunication lines when fitting the device.

Do not allow leaky or damaged batteries to come into

contact with the skin or eyes.Use suitable protective

gloves andclothing.

Never expose the device to fire, heat or to high

temperatures for any length of time.

Make sure that the alarm signal is not triggered close to

the ears. This can cause serious damage to the hearing.

Please handle the connecting cable with care. Install it so

that it cannot get damaged and does not create a

stumbling hazard.

Do not connect any other energy source to the socket of

the bell push contact cable.

Operate the device with a 9 V battery or a 9 volt mains

adapter only.

Remove the battery from the device for long periods of

non-use.

Make sure before connecting a 9 volt mains adapter to

the mains power supply that the mains current is 230 V

~ 50 Hz and has a max. 16 ampere fuse in accordance

with regulations.

Pack contents

Technical data

Safety instructions

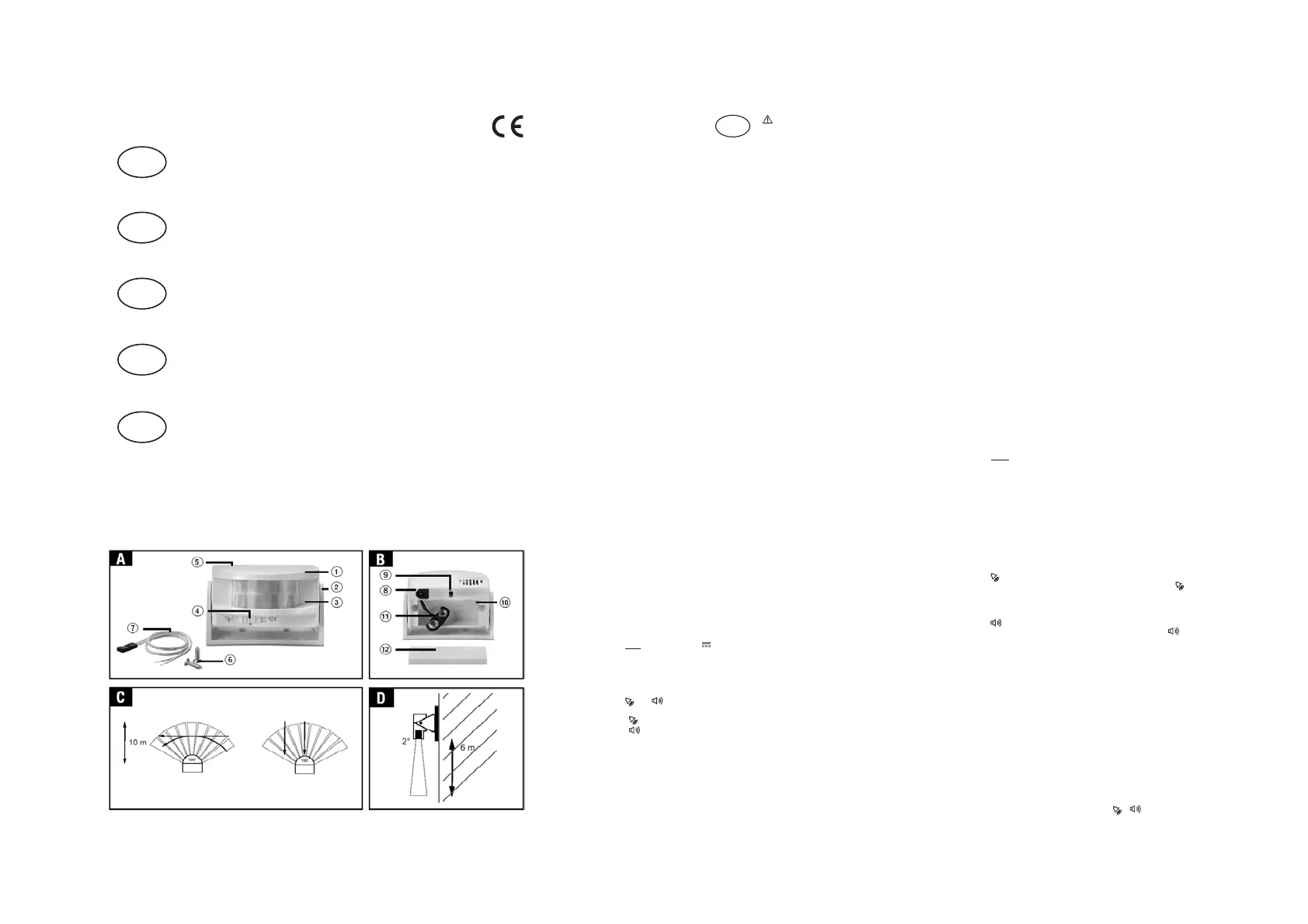

(see Fig. A)

(Art.Nr. 32

108)

Make sure that the device does not come into contact

with moisture.

Protect the device from strong magnetic or electric

fields.

You can use the mini-alarm to indicate movements of

welcome (e.g. family members) and unwelcome visitors

(e.g. Intruders) with an audible signal. You can choose

between a two-tone chime and an approx. 30 sec. long

siren. The device can be used horizontally for an area and

vertically for a point of entry (“curtain effect”) in the

monitored room (see Fig. D).The mini-alarm can be used as

a door bell by connecting it to a bell push or other closing

contact with the bell push contact cable.

Install the device so that no heat sources such as

radiators or air ducts are situated in the range of the

sensor. When activated, the mini-alarm could register

the temperature emitted by these objects as movements

by heat-emitting bodies.

Use the device at normal room temperatures only.

Higher or lower temperatures can impair its function.

The mini-alarm reacts sensitively and quickly to

movements crossing ist sensing range . It

reacts less sensitively to movements directly towards the

sensing range (see Fig. C/2).

Initial operation

9 volt block-battery

9 volt mains adapter

Setting up / installation

Monitoring an area in a room

Monitoring a doorway

Set the function switch [4] to position 0.

Remove the battery compartment cover [12] completely

from the reverse side of the mini -alarm casing [1].

Connect a new 9 volt battery to the battery clip [11].

Fasten the battery compartment cover properly on the

reverse side of the mini-alarm casing.

Before connecting, make sure that the polarity is

correct.

Set the function switch [4] to position 0.

Connect the 9 volt mains adapter to the 9 volt DC mains

adapter socket [8].

Connect the 9 volt mains adapter to the mains supply.

Estimate the supposed area of movement of heat-

emitting bodies and choose the position for the mini-

alarm. From the mini-alarm, the sensing range extends

to 10 m at approx. 100° for an area and 6 m at 2° for

points of entry (see Fig. C and D).

Position the mini-alarm at a height of approx. 1.0 – 1.5

m. Adjust the Fresnel - lens [3] horizontally to the area to

be monitored.

Position the mini-alarm above the object to be

monitored. Adjust the Fresnel - lens [3] vertically to the

sensing range.

The mini-alarm can be installed to monitor an area

permanently– this is recommended for continuous

operation, e.g. at the entrance to your home. You can

position the mini-alarm by adjusting its angle on the

mounting bracket.

Remove the mounting bracket carefully from the mini-

alarm.

Hold the mounting bracket in the position you wish to

install it and mark the holes in the rectangular surface of

the mounting bracket [2] with the pen.

Screw the mounting bracket carefully in position with

the fastening screws [6] .

Mount the mini-alarm carefully on the mounting

bracket and check that it is properly positioned.

Installation

(see Fig. C/1)

GBGB

Product specificaties

Merk:	Pentatech
Categorie:	Bewegingsdetector
Model:	ZM03
Kleur van het product:	Wit
Gewicht:	85 g
Connectiviteitstechnologie:	Draadloos
Montagewijze:	Plafond/muur
Alarm functie:	Ja
Ondersteund aantal accu's/batterijen:	1
Type beeldsensor:	Passieve infraroodsensor (PIR)
Ingangsspanning:	9 V
Maximumbereik:	10 m
Afmetingen (B x D x H):	77 x 42 x 70 mm
Batterijtechnologie:	Alkaline
Type batterij:	9v
Alarm decibels:	85 dB
Detectie hoek:	100 °
