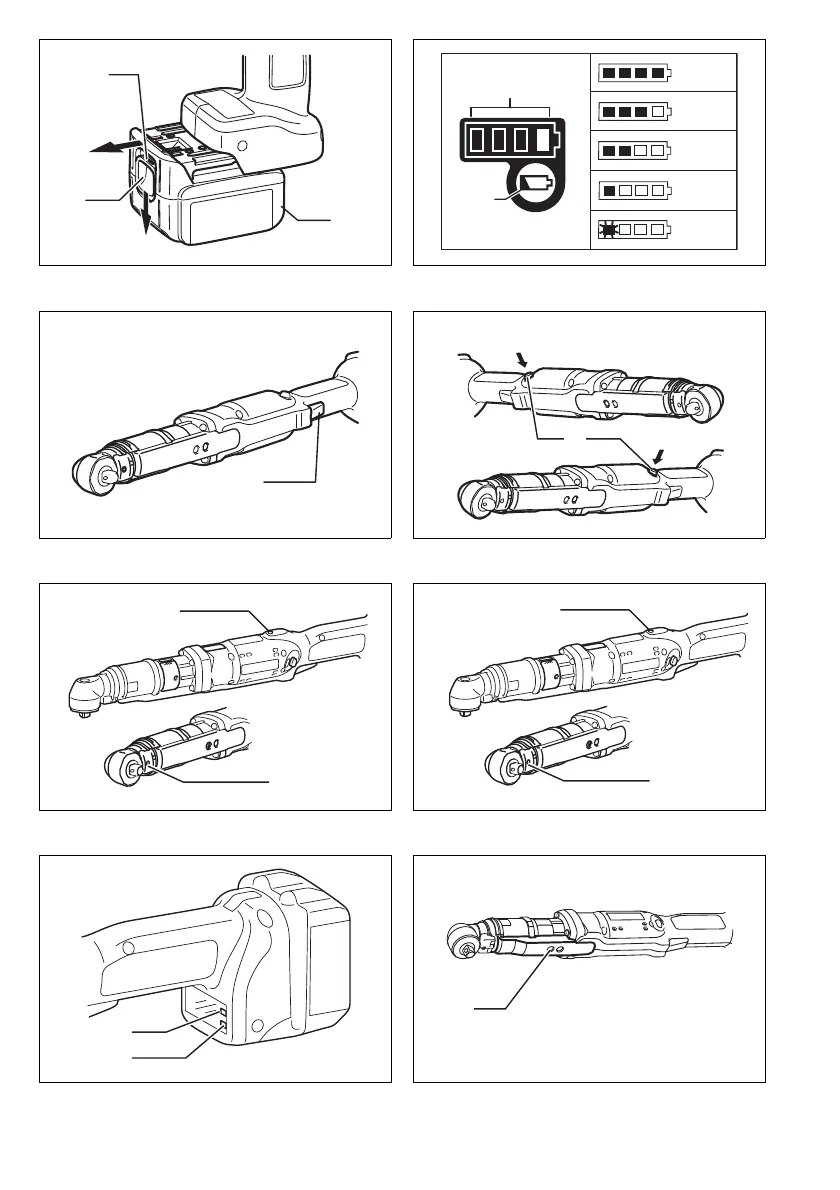

31NEDERLANDS (Originele instructies)Verklaring van algemene gegevens 1 Rood gedeelte2Knop3 Accu4 Indicatorlampjes5 Testknop6 Aan/uit trekschakelaar7 Omkeerschakelaar8 Lamp9LED#A10 LED#B111 LED#B212 Schroef13 Haakse kop 14 Bevestigingsgat voor instelgreep15 Ring16 Schaal17 Instelgreep18 Gele streep19 Drukveer20 Sok21 Opening22 PenTECHNISCHE GEGEVENS• In verband met ononderbroken research en ontwikkeling behouden wij ons het recht voor bovenstaande technischegegevens te wijzigen zonder voorafgaande kennisgeving. • De technische gegevens kunnen van land tot land verschillen. • Het gewicht kan verschillen, afhankelijk van de hulpstukken, inclusief de accu. De lichtste en zwaarste combinatie,overeenkomstig de EPTA-procedure 01/2014, worden aangegeven in de tabel.

Zender• Doeleinden van gebruik: het zenden van diverse gegevens over de bevestigingsbediening vanaf het gereedschapvia de receiver naar een computer. Toepasselijke accu en acculader• Sommige van de hierboven vermelde accu’s en acculaders zijn mogelijk niet verkrijgbaar, afhankelijk van het gebiedwaarin u woont. WAARSCHUWING: Gebruik uitsluitend de hierboven vermelde accu’s en acculaders. Als u enige andereaccu of acculader gebruikt, kan dat leiden tot letsel en/of brand. ENE033-1Doeleinden van gebruikDit gereedschap is bedoeld voor het indraaien van schro-even in hout, metaal en plastic. GEA010-2Algemene veiligheidswaarschuwingen voor elektrisch gereedschapWAARSCHUWING. Lees alle veiligheidswaarschu-wingen, aanwijzingen, afbeeldingen en technischegegevens behorend bij dit elektrische gereedschapaandachtig door.

32Bewaar alle waarschuwingen en instructies om in de toekomst te kunnen raadplegen. De term “elektrisch gereedschap” in de veiligheidsvoor-schriften duidt op gereedschappen die op stroom van hetlichtnet werken (met snoer) of gereedschappen met eenaccu (snoerloos). GEB139-1VEILIGHEIDSWAARSCHUWINGEN VOOR EEN ACCUSCHROEFMACHINE1. Houd elektrisch gereedschap alleen vast aan degeïsoleerde handgrepen, wanneer u werkt opplaatsen waar het bevestigingsmateriaal metverborgen bedrading in aanraking kan komen. Als een draad die onder stroom staat wordt bescha-digd, kunnen de metalen delen van het gereedschapook onder stroom komen te staan en kunt u eengevaarlijke elektrische schok krijgen. 2. Zorg ook altijd dat u stevig op een solide bodemstaat. Controleer dat er niemand onder u staat wanneeru het gereedschap op een hoge plaats gebruikt. 3. Houd het gereedschap stevig vast. 4.

Houd uw handen uit de buurt van draaiendedelen. 5. Raak direct na uw werk het bit of het werkstukniet aan; ze kunnen erg heet zijn en u zou zichkunnen branden. 6. Zet het werkstuk altijd vast in een bankschroefof soortgelijke klemvoorziening. BEWAAR DEZE VOORSCHRIFTEN. WAARSCHUWING:Laat u NIET misleiden door een vals gevoel van com-fort en bekendheid met het gereedschap (na veelvul-dig gebruik) en neem alle veiligheidsvoorschriftenvan het betreffende gereedschap altijd strikt in acht. VERKEERD GEBRUIK of het niet naleven van deveiligheidsvoorschriften in deze gebruiksaanwijzingkan leiden tot ernstige verwondingen. ENC007-12BELANGRIJKE VEILIGHEIDSINSTRUCTIES VOOR EEN ACCU1. Lees alle voorschriften en waarschuwingen op(1) de acculader, (2) de accu, en (3) het productwaarvoor de accu wordt gebruikt, alvorens deaccu in gebruik te nemen. 2. Neem de accu niet uit elkaar. 3.

Als de gebruikstijd van een opgeladen accuaanzienlijk korter is geworden, moet u hetgebruik ervan onmiddellijk stopzetten. Voortgezet gebruik kan oververhitting,brandwonden en zelfs een ontploffingveroorzaken. 4.

Als elektrolyt in uw ogen is terechtgekomen,spoelt u uw ogen met schoon water en roept uonmiddellijk de hulp van een dokter in. Elektrolytin de ogen kan blindheid veroorzaken. 5. Voorkom kortsluiting van de accu:(1) Raak de accuklemmen nooit aan met eengeleidend materiaal. (2) Bewaar de accu niet in een bak waarinandere metalen voorwerpen zoals spijkers,munten e. d. worden bewaard. (3) Stel de accu niet bloot aan water of regen. Kortsluiting van de accu kan oorzaak zijn vaneen grote stroomafgifte, oververhitting,brandwonden, en zelfs defecten. 6. Bewaar het gereedschap en de accu niet opplaatsen waar de temperatuur kan oplopen tot50°C of hoger. 7. Werp de accu nooit in het vuur, ook niet wanneerhij zwaar beschadigd of volledig versleten is. Deaccu kan ontploffen in het vuur. 8. Wees voorzichtig dat u de accu niet laat vallenen hem niet blootstelt aan schokken of stoten. 9.

Gebruik nooit een beschadigde accu. 10. De bijgeleverde lithium-ionbatterijen zijnonderhevig aan de vereisten in de wetgevingomtrent gevaarlijke stoffen. Voor commercieel transport en dergelijke doorderden en transporteurs moeten speciale vereistenten aanzien van verpakking en etikettering wordennageleefd. Als voorbereiding van het artikel dat wordtgetransporteerd is het noodzakelijk een expert ophet gebied van gevaarlijke stoffen te raadplegen. Houd u tevens aan mogelijk strengere nationaleregelgeving. Blootliggende contactpunten moeten wordenafgedekt met tape en de accu moet zodanig wordenverpakt dat deze niet kan bewegen in de verpakking. 11. Volg bij het weggooien van de accu deplaatselijke voorschriften. 12. Gebruik de accu’s uitsluitend met degereedschappen die door Makita zijnaanbevolen.

Als de accu’s worden aangebracht inniet-compatibele gereedschappen, kan dat leiden totbrand, buitensporige warmteontwikkeling, eenexplosie of lekkage van elektrolyt. BEWAAR DEZE INSTRUCTIES. LET OP: Gebruik uitsluitend originele Makitaaccu’s.

Het gebruik van niet-originele accu’s, of accu’sdie zijn gewijzigd, kan ertoe leiden dat de accu ontploften brand, persoonlijk letsel en schade veroorzaakt. Ookvervalt daarmee de garantie van Makita op hetgereedschap en de lader van Makita. Tips voor een maximale levensduur van de accu1. Laad de accu op voordat hij volledig ontladen is. Stop het gebruik van het gereedschap en laad deaccu op telkens wanneer u vaststelt dat hetvermogen van het gereedschap is afgenomen. 2. Laad een volledig opgeladen accu nooit opnieuwop. Te lang opladen verkort de levensduur vande accu. 3. Laad de accu op bij een omgevingstemperatuurtussen 10°C en 40°C. Laat een warme accuafkoelen alvorens hem op te laden. 4. Laad de accu op als u deze gedurende een langetijd (meer dan zes maanden) niet gaat gebruiken.

33BESCHRIJVING VAN DE FUNCTIESLET OP: • Zorg altijd dat het gereedschap is uitgeschakeld en deaccu ervan is verwijderd alvorens de functies op hetgereedschap af te stellen of te controleren. Installeren of verwijderen van de accu (Fig. 1)• Schakel het gereedschap altijd uit alvorens de accu teinstalleren of te verwijderen. • Om de accu te verwijderen, haalt u deze uit hetgereedschap terwijl u de knop op de voorkant van deaccu verschuift. • Om de accu te installeren, doet u de tong op de accuovereenkomen met de groef in het huis van hetgereedschap, en dan schuift u de accu erin. Schuif deaccu zo ver mogelijk erin totdat deze op zijn plaatsvastklikt. Als het rode gedeelte op de bovenkant van deknop nog zichtbaar is, zit de accu niet volledig erin. Schuif hem volledig erin totdat het rode gedeelte nietmeer zichtbaar is.

Als u dit niet doet, kan de accu perongeluk eruit vallen en uzelf of andere personen in uwomgeving verwonden. • Als de accu moeilijk in de houder gaat, moet u nietproberen om hem met geweld erin te duwen. Als deaccu er niet gemakkelijk ingaat, betekent dit dat u hemniet op de juiste wijze erin steekt. De resterende acculading controleren (BL1460A) (Fig. 2)OPMERKING: • Afhankelijk van de gebruiksomstandigheden en deomgevingstemperatuur, is het mogelijk dat de aange-geven acculading verschilt van de werkelijke acculad-ing. Tijdens opladenWanneer het opladen begint, gaat het eerste (meestlinkse) indicatorlampje knipperen. Naar mate het opladenvordert, gaat het ene na het andere lampje branden omde huidige acculading aan te geven. OPMERKING: • Als het indicatorlampje niet gaat branden of knipperentijdens het opladen, kan de accu defect zijn.

Wanneer u met uitgeschakeld gereedschap op de con-troleknop drukt, gaan de indicatorlampjes gedurendeongeveer 5 seconden branden om de acculading aan tegeven. Als het oranje lampje knippert, stopt het gereedschapvanwege de geringe resterende acculading (automa-tische stopfunctie). Wanneer dat gebeurt, laadt u de accuop of gebruikt u een opgeladen accu. Wanneer het gereedschap wordt gebruikt met een accudie lange tijd niet is gebruikt en wordt ingeschakeld,branden mogelijk geen lampjes. Wanneer dat gebeurt,stopt het gereedschap vanwege de geringe resterendeacculading. Laad de accu goed op. Werking van de trekschakelaar (Fig. 3)LET OP:• Alvorens de accu in het gereedschap te plaatsen, moetu altijd controleren of de trekschakelaar juist werkt enbij het loslaten naar de “OFF” positie terugkeert. Om het gereedschap te starten drukt u gewoon de trek-schakelaar in.

Laat de trekschakelaar los om het gereed-schap te stoppen. Werking van de omkeerschakelaar (Fig. 4)LET OP:• Controleer altijd de draairichting alvorens het gereed-schap te gebruiken. • Verander de stand van de omkeerschakelaar alleennadat het gereedschap volledig tot stilstand is geko-men. Indien u de draairichting verandert terwijl deschroefbit nog draait, kan het gereedschap beschadigdraken. • Zet de omkeerschakelaar altijd in de neutrale standwanneer het gereedschap niet wordt gebruikt. Dit gereedschap heeft een omkeerschakelaar voor hetveranderen van de draairichting. Druk de omkeerschake-laar in vanaf zijde A voor rechtse draairichting, en vanafzijde B voor linkse draairichting. Wanneer de omkeerschakelaar in de neutrale standstaat, kan de trekschakelaar niet worden ingedrukt. Aanzetten van de lamp (Fig. 5)LET OP:• Kijk niet direct in het licht van de lamp.

34LED-indicator/PieptoonVoor LED#A (Fig. 6)De LED-indicator/Pieptoon van het gereedschap geven de volgende functies aan. 007930Status van LED-indicator/pieptoonFunctie StatusTe nemen maatregelLED-indicator PieptoonBrandt achtereenvolgens Groen Rood Blauw Wit. Een serie zeer korte pieptonenControleer LED#A, de kleur en de pieptoon (wanneer u de aan/uit-trekschakelaar voor het eerst intrekt nadat u een accu in het gereedschap hebt gestoken)Controleer dat de LED groen, rood, blauw en wit brandt en de pieptoon klinkt. __Knippert langzaam paars. Een reeks lange pieptonenWaarschuwing wegens lage acculadingDit geeft het juiste tijdstip aan om de accu te vervangen wanneer de accu bijna leeg is. Vervang de accu door een volledig opgeladen accu. Brandt paars. Een lange pieptoonControleert de resterende acculading, AutostopDeze functie treedt in werking wanneer de acculading bijna opgebruikt is.

Op dat moment stopt het gereedschap onmiddellijk. Vervang de accu door een volledig opgeladen accu. Brandt beurtelings rood en groen. Een serie korte pieptonenAnti-terugstelling van controllerDeze functie treedt in werking wanneer om een of andere reden een abnormale terugval in accuspanning optreedt waarna het gereedschap stopt. Vervang de accu door een volledig opgeladen accu. Storing in de motorDeze functie treedt in werking wanneer de motor defect is. Ga met het gereedschap naar een erkend Makita-servicecentrum. Knippert snel rood. Een serie korte pieptonenOververhittingDeze functie treedt in werking wanneer de temperatuur van de motor of controller zeer hoog wordt, waarna het gereedschap stopt. Verwijder de accu onmiddellijk uit het gereedschap en laat het gereedschap afkoelen.

Groen (blauw wanneer een batch klaar is in de gereedschap-alleen-functie)Auto-stop bevestigenDeze functie treedt in werking wanneer het gereedschap binnen het aandraaikoppelbereik werkt dat vooraf op de computer is ingesteld en normaal bevestigen is voltooid. (Opmerking)__Brandt rood.

35011058Opmerking: Deze waarden kunnen worden veranderd op de computer. Raadpleeg de SRCV02 GEBRUIKERSHAND-LEIDING voor meer informatie.Status van LED-indicator/pieptoonFunctie StatusTe nemen maatregelLED-indicator PieptoonBrandt geel.Een lange pieptoonResultaat van koppelbeoordeling: NOK (laag)Deze functie treedt in werking wanneer het gereedschap onder het aandraaikoppelbereik werkt dat vooraf op de computer is ingesteld.

(Opmerking)__Knippert beurtelings rood en geel.Een lange pieptoonWaarschuwing voor onvoldoende bevestigenHet bevestigen gebeurt onvoldoende wanneer de aan/uit-trekschakelaar van het gereedschap wordt losgelaten voordat de koppeling in werking treedt.__DubbeltellingdetectieDeze functie treedt in werking wanneer een schroef opnieuw wordt vastgezet na reeds te zijn bevestigd.__Hoekbeoordeling NOKDeze functie treedt in werking wanneer een schroef niet is bevestigd binnen het hoekbereik dat vooraf op de computer is ingesteld. (Opmerking)__Rundown NOKDeze functie treedt in werking wanneer een bevestiging klaar is voordat deze het vooraf ingestelde hoekbereik heeft bereikt.

(Opmerking)__Onmogelijk het koppel te controlerenDeze functie treedt in werking wanneer de koppelcontrole niet kan worden uitgevoerd.__Knippert beurtelings rood en blauw.Een serie korte pieptonenAansluiting verbroken (bij gebruik van receiver RCV02)Radiocommunicatie nog niet tot stand gekomenVoltooi de noodzakelijke aansluiting of verwijder de accu om te beëindigen.Storing in de radiocommunicatieDeze functie treedt in werking wanneer een storing in de radiocommunicatie optreedt.Ga met het gereedschap naar een erkend Makita-servicecentrum.

36Voor LED#B (Fig. 7)De LED-indicator/Pieptoon van het gereedschap geven de volgende functies aan. 007929Opmerking 1: Raadpleeg voor het aansluiten deinstructiehandleiding van de receiver RCV02 (losverkrijgbaar). Opmerking 2: Communicatieafstand: 10 m of minder(varieert tot 10 m afhankelijk van de bedrijfsomgeving)LET OP:• Controleer dat LED#B (2) niet brandt voordat u de accuuit het gereedschap verwijdert. Als de accu uit hetgereedschap wordt verwijderd terwijl LED#B (2) brandtof knippert, worden de gegevens die in hetgereedschap zijn opgeslagen gewist. Instellen van het aandraaikoppel (Fig. 8, 9 en 10)Wanneer u kolomschroeven, houtschroeven, zeskantebouten e. d. met een gespecificeerd aandraaikoppel wiltaandraaien, moet u het aandraaikoppel als volgtinstellen. 1. Haal de accu uit het gereedschap. 2. Draai de bevestigingsschroef van de ring los en ver-wijder de schroef.

(Alleen voor model DFL201R: Draai de tweeschroeven los waarmee de ring is vastgezet. )3. Draai met de hand de ring op de voorkant van hetgereedschap zodat het gat onder de ring zichtbaarwordt. 4. Installeer de accu en druk de trekschakelaar in. Laatde trekschakelaar los zodat de instelring draait enzichtbaar wordt in het gat. Haal daarna de accu eruit. 5. Gebruik de los verkrijgbare instelgreep om het aan-draaikoppel in te stellen. Steek de pen van de instel-greep in het gat op de voorkant van het gereedschap. Draai daarna de instelgreep naar rechts om een groteraandraaikoppel in te stellen, of naar links om eenkleiner aandraaikoppel in te stellen. 6. Plaats de gele streep tegenover het gewenste cijfer opde aandraaikoppelschaal. 7. Installeer de accu en gebruik een aandraaikoppel-testapparaat om te controleren of het aandraaikoppelis ingesteld. 8.

Draai de ring op de voorkant van het gereedschap endraai vervolgens de schroef erin om de ring te ver-grendelen. OPMERKING:• De cijfers op de aandraaikoppelschaal dienen als eenleidraad voor het instellen van het gewenste aan-draaikoppel.

INEENZETTENLET OP: • Controleer altijd of het gereedschap is uitgeschakelden de accu ervan is verwijderd alvorens enig werk aanhet gereedschap uit te voeren. Selecteren van de juiste sokBij sommige modellen zijn er verschillende soorten sok-ken beschikbaar voor diverse toepassingen. Selecteeren monteer de sok die geschikt is voor uw toepassing. Installeren of verwijderen van de sok (Fig. 11)Om de sok te installeren, duwt u met de ene hand de sokop de vierkante aandrijfkop van het gereedschap terwijl umet de andere hand de pen op de vierkante aandrijfkopindrukt, totdat de sok op zijn plaats vergrendelt. Om desok te verwijderen, trekt u deze gewoon eraf terwijl u depen op de vierkante aandrijfkop ingedrukt houdt. BeschrijvingZichtbare kleurWerking en bedrijfssituatieLED#B (1) Groen1 brandt wanneer het gereedschap is aangesloten op een receiver.

2 knippertwanneer het gereedschap op het punt staat te worden aangesloten op een receiver. (Opmerking 1)3 is uitgeschakeldeen van onderstaande bedrijfssituaties3-1 wanneer de accu uit het gereedschap is verwijderd. 3-2wanneer het gereedschap gedurende langer dan 15 minuten niet wordt bediend terwijl de accu is geplaatst. 3-3wanneer het gereedschap zich niet binnen de zendafstand bevindt. (Opmerking 2)LED#B (2) Rood1 brandtwanneer het aantal gegevens opgeslagen in het gereedschap gelijk is aan het maximaal mogelijke aantal gegevens. 2 knippertwanneer het aantal gegevens opgeslagen in het gereedschap lager is dan het maximaal mogelijke aantal gegevens. 3 is uitgeschakeldwanneer het gereedschap geen opgeslagen gegevens bevat om naar de receiver te zenden.

37BEDIENINGHoud het gereedschap stevig vast en plaats de sok overde bout of moer. Schakel vervolgens het gereedschap in. Wanneer de koppeling ingrijpt, zal de motor automatischstoppen. Laat daarna de trekschakelaar los. OPMERKING:• Houd het gereedschap met zijn vierkante aandrijvingrecht op de bout of moer geplaatst, omdat de bout ofmoer anders beschadigd kan raken. Toelaatbare aandraaicapaciteitenGebruik het gereedschap binnen het bereik van dedraaiingshoek tot maximaal 360°. Als u het gereedschapgebruikt boven de bovengrens van dit bereik, werkt dekoppeling niet. Het gereedschap kan tevens nietvoldoende aandraaikoppel leveren (LED#A knippertlangzaam paars of brand paars). OPMERKING:• De draaiingshoek is de hoek waarbij een schroef/boutdraait wanneer het gereedschap tussen 50% en 100%van het gewenste koppel bereikt.

• Bij gebruik van een accu op lage temperatuur, kunnenhet waarschuwingslampje en de zoemer soms eenwaarschuwing voor te laag accuvermogen geven zodathet gereedschap onmiddellijk zal stoppen. In dit gevalkan het aandraaicapaciteitsbereik lager zijn dan isgespecificeerd in deze handleiding, ook wanneer eenopgeladen accu wordt gebruikt. ONDERHOUDLET OP:• Controleer altijd of het gereedschap is uitgeschakelden de accu is losgekoppeld voordat u begint metinspectie of onderhoud. • Gebruik nooit benzine, wasbenzine, thinner, alcohol endergelijke. Hierdoor het verkleuring, vervormingen enbarsten worden veroorzaakt. Om de VEILIGHEID en BETROUWBAARHEID van hetproduct te handhaven, dienen alle reparaties en alleandere onderhoudswerkzaamheden of afstellingen teworden uitgevoerd door een erkend Makita Servicecen-trum, en dat uitsluitend met gebruik van Makita vervan-gingsonderdelen.

OPTIONELE ACCESSOIRESLET OP:• Deze accessoires of hulpstukken worden aanbevolenvoor gebruik met het Makita gereedschap dat in dezegebruiksaanwijzing is beschreven. Bij gebruik vanandere accessoires of hulpstukken bestaat er gevaarvoor persoonlijke verwonding.

Gebruik de accessoiresof hulpstukken uitsluitend voor hun bestemd doel. Wenst u meer bijzonderheden over deze accessoires,neem dan contact op met het plaatselijke Makita service-centrum. • Beschermkap (Geel, Blauw, Rood, Transparant)• Originele Makita accu en lader• Instelgreep• As compleet• Receiver RCV02• Software-installatiedisc (CD-ROM)• USB-serieelkabel• RS-232C-kabelOPMERKING: • Sommige van de onderdelen in deze lijst kunnenbijgeleverd zijn als standaard-accessoires. Dezeaccessoires kunnen per land verschillend zijn. ENG905-1GeluidsniveauDe typisch, A-gewogen geluidsniveaus vastgesteld vol-gens EN62841-2-2:Model DFL201R, DFL402RGeluidsdrukniveau (LpA): 75 dB (A)Onnauwkeurigheid (K): 3 dB (A)Tijdens het werken kan het geluidsniveau 80 dB (A) over-schrijden.

Model DFL301RGeluidsdrukniveau (LpA): 77 dB (A)Onnauwkeurigheid (K): 3 dB (A)Tijdens het werken kan het geluidsniveau 80 dB (A) over-schrijden. ENG907-1OPMERKING:• De opgegeven geluidsemissiewaarde(n) is/zijn geme-ten volgens een standaardtestmethode en kan/kunnenworden gebruikt om dit gereedschap te vergelijken metandere gereedschappen. • De opgegeven geluidsemissiewaarde(n) kan/kunnenook worden gebruikt voor een beoordeling vooraf vande blootstelling. WAARSCHUWING: • Draag gehoorbescherming. • De geluidsemissie tijdens het gebruik van het elek-trisch gereedschap in de praktijk kan verschillenvan de opgegeven waarde(n) afhankelijk van demanier waarop het gereedschap wordt gebruikt,met name van het soort werkstuk waarmee wordtgewerkt.

38WAARSCHUWING: • De trillingsemissie tijdens het gebruik van het elek-trisch gereedschap in de praktijk kan verschillenvan de opgegeven waarde(n) afhankelijk van demanier waarop het gereedschap wordt gebruikt,met name van het soort werkstuk waarmee wordtgewerkt.• Zorg ervoor dat veiligheidsmaatregelen wordengetroffen ter bescherming van de gebruiker die zijngebaseerd op een schatting van de blootstellingonder praktijkomstandigheden (rekening houdendmet alle fasen van de bedrijfscyclus, zoals de tijds-duur gedurende welke het gereedschap is uitge-schakeld en stationair draait, naast deingeschakelde tijdsduur).VERKLARINGEN VAN CONFORMITEITAlleen voor Europese landenDe verklaringen van conformiteit zijn bijgevoegd inBijlage A bij deze gebruiksaanwijzing.
