25NEDERLANDS (Originele instructies)Verklaring van algemene gegevensTECHNISCHE GEGEVENS• In verband met ononderbroken research en ontwikkeling behouden wij ons het recht voor bovenstaande technischegegevens te wijzigen zonder voorafgaande kennisgeving. • De technische gegevens kunnen van land tot land verschillen. • Het gewicht kan verschillen, afhankelijk van de hulpstukken, inclusief de accu. De lichtste en zwaarste combinatie,overeenkomstig de EPTA-procedure 01/2014, worden aangegeven in de tabel. Toepasselijke accu en acculader• Sommige van de hierboven vermelde accu’s en acculaders zijn mogelijk niet verkrijgbaar, afhankelijk van het gebiedwaarin u woont. WAARSCHUWING: Gebruik uitsluitend de hierboven vermelde accu’s en acculaders. Als u enige andereaccu of acculader gebruikt, kan dat leiden tot letsel en/of brand.

ENE033-1Doeleinden van gebruikDit gereedschap is bedoeld voor het indraaien vanschroeven in hout, metaal en plastic. GEA010-2Algemene veiligheidswaarschuwingen voor elektrisch gereedschapWAARSCHUWING. Lees alle veiligheidswaar-schuwingen, aanwijzingen, afbeeldingen en techni-sche gegevens behorend bij dit elektrischegereedschap aandachtig door. Als u niet alle onder-staande aanwijzingen naleeft, kan dat resulteren in brand,elektrische schokken en/of ernstig letsel. Bewaar alle waarschuwingen en instructies om inde toekomst te kunnen raadplegen. De term “elektrisch gereedschap” in de veiligheidsvoor-schriften duidt op gereedschappen die op stroom van hetlichtnet werken (met snoer) of gereedschappen met eenaccu (snoerloos). GEB139-1VEILIGHEIDSWAARSCHUWINGEN VOOR EEN ACCUSCHROEFMACHINE1.

Als een draad die onder stroom staat wordt bescha-digd, kunnen de metalen delen van het gereedschapook onder stroom komen te staan en kunt u eengevaarlijke elektrische schok krijgen. 2. Zorg ook altijd dat u stevig op een solide bodemstaat. Controleer dat er niemand onder u staat wanneeru het gereedschap op een hoge plaats gebruikt. 3. Houd het gereedschap stevig vast. 4. Houd uw handen uit de buurt van draaiendedelen. 5. Raak direct na uw werk het bit of het werkstukniet aan; ze kunnen erg heet zijn en u zou zichkunnen branden. 6. Zet het werkstuk altijd vast in een bankschroefof soortgelijke klemvoorziening. BEWAAR DEZE VOORSCHRIFTEN.

26WAARSCHUWING:Laat u NIET misleiden door een vals gevoel van com-fort en bekendheid met het gereedschap (na veelvul-dig gebruik) en neem alle veiligheidsvoorschriftenvan het betreffende gereedschap altijd strikt in acht. VERKEERD GEBRUIK of het niet naleven van de vei-ligheidsvoorschriften in deze gebruiksaanwijzingkan leiden tot ernstige verwondingen. ENC007-12BELANGRIJKE VEILIGHEIDSINSTRUCTIES VOOR EEN ACCU1. Lees alle voorschriften en waarschuwingen op(1) de acculader, (2) de accu, en (3) het productwaarvoor de accu wordt gebruikt, alvorens deaccu in gebruik te nemen. 2. Neem de accu niet uit elkaar. 3. Als de gebruikstijd van een opgeladen accu aan-zienlijk korter is geworden, moet u het gebruikervan onmiddellijk stopzetten. Voortgezetgebruik kan oververhitting, brandwonden enzelfs een ontploffing veroorzaken. 4.

Als elektrolyt in uw ogen is terechtgekomen,spoelt u uw ogen met schoon water en roept uonmiddellijk de hulp van een dokter in. Elektrolytin de ogen kan blindheid veroorzaken. 5. Voorkom kortsluiting van de accu:(1) Raak de accuklemmen nooit aan met eengeleidend materiaal. (2) Bewaar de accu niet in een bak waarinandere metalen voorwerpen zoals spijkers,munten e. d. worden bewaard. (3) Stel de accu niet bloot aan water of regen. Kortsluiting van de accu kan oorzaak zijn vaneen grote stroomafgifte, oververhitting, brand-wonden, en zelfs defecten. 6. Bewaar het gereedschap en de accu niet opplaatsen waar de temperatuur kan oplopen tot50°C of hoger. 7. Werp de accu nooit in het vuur, ook niet wanneerhij zwaar beschadigd of volledig versleten is. Deaccu kan ontploffen in het vuur. 8. Wees voorzichtig dat u de accu niet laat vallenen hem niet blootstelt aan schokken of stoten. 9.

Voor commercieel transport en dergelijke door der-den en transporteurs moeten speciale vereisten tenaanzien van verpakking en etikettering wordennageleefd. Als voorbereiding van het artikel dat wordt getrans-porteerd is het noodzakelijk een expert op hetgebied van gevaarlijke stoffen te raadplegen. Houdu tevens aan mogelijk strengere nationale regelge-ving. Blootliggende contactpunten moeten worden afge-dekt met tape en de accu moet zodanig worden ver-pakt dat deze niet kan bewegen in de verpakking. 11. Volg bij het weggooien van de accu de plaatse-lijke voorschriften. 12. Gebruik de accu’s uitsluitend met de gereed-schappen die door Makita zijn aanbevolen. Als deaccu’s worden aangebracht in niet-compatibelegereedschappen, kan dat leiden tot brand, buiten-sporige warmteontwikkeling, een explosie of lekk-age van elektrolyt. BEWAAR DEZE INSTRUCTIES.

LET OP: Gebruik uitsluitend originele Makitaaccu’s. Het gebruik van niet-originele accu’s, of accu’sdie zijn gewijzigd, kan ertoe leiden dat de accu ontploften brand, persoonlijk letsel en schade veroorzaakt. Ookvervalt daarmee de garantie van Makita op hetgereedschap en de lader van Makita. Tips voor een maximale levensduur van de accu1. Laad de accu op voordat hij volledig ontladen is. Stop het gebruik van het gereedschap en laad deaccu op telkens wanneer u vaststelt dat het ver-mogen van het gereedschap is afgenomen. 2. Laad een volledig opgeladen accu nooit opnieuwop. Te lang opladen verkort de levensduur vande accu. 3. Laad de accu op bij een omgevingstemperatuurtussen 10°C en 40°C. Laat een warme accuafkoelen alvorens hem op te laden. 4. Laad de accu op als u deze gedurende een langetijd (meer dan zes maanden) niet gaat gebruiken.

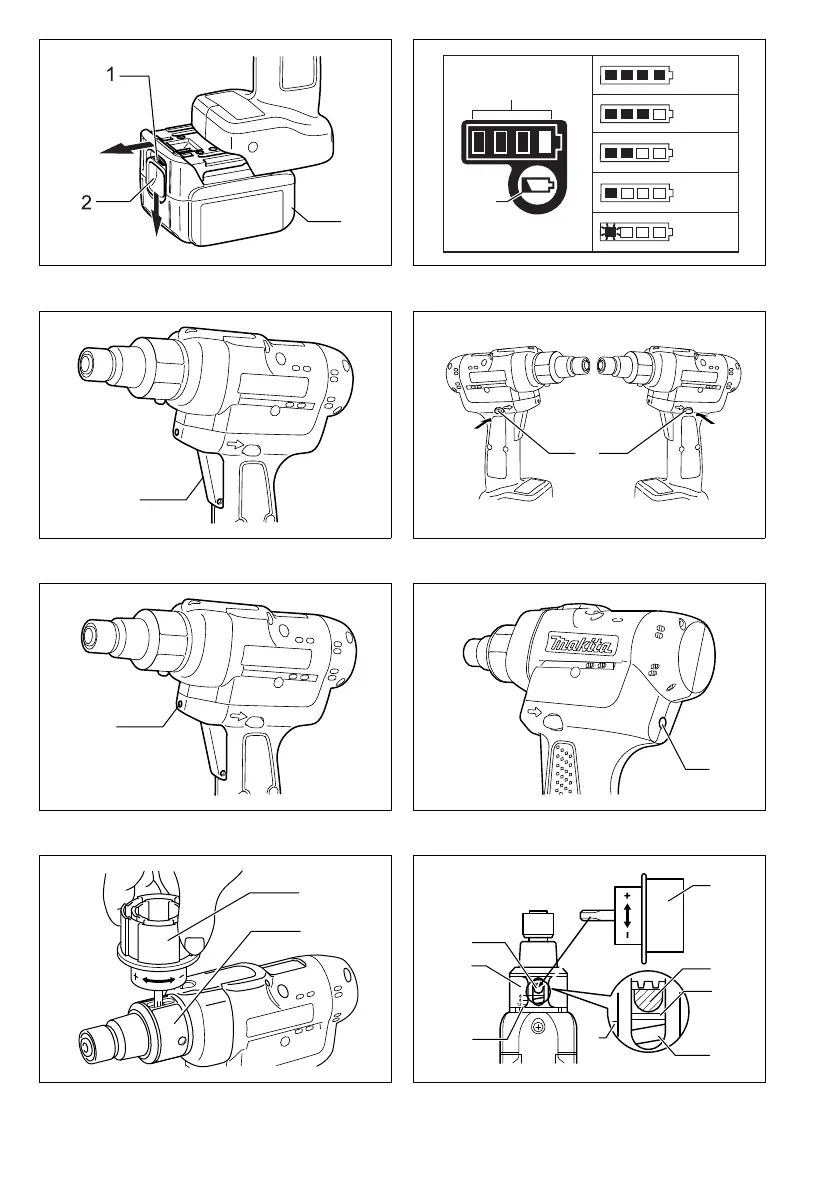

1)• Schakel het gereedschap altijd uit alvorens de accu teinstalleren of te verwijderen. • Om de accu te verwijderen, haalt u deze uit hetgereedschap terwijl u de knop op de voorkant van deaccu verschuift. • Om de accu te installeren, doet u de tong op de accuovereenkomen met de groef in het huis van hetgereedschap, en dan schuift u de accu erin. Schuif deaccu zo ver mogelijk erin totdat deze op zijn plaatsvastklikt. Als het rode gedeelte op de bovenkant van deknop nog zichtbaar is, zit de accu niet volledig erin. Schuif hem volledig erin totdat het rode gedeelte nietmeer zichtbaar is. Als u dit niet doet, kan de accu perongeluk eruit vallen en uzelf of andere personen in uwomgeving verwonden. • Als de accu moeilijk in de houder gaat, moet u niet pro-beren om hem met geweld erin te duwen. Als de accuer niet gemakkelijk ingaat, betekent dit dat u hem nietop de juiste wijze erin steekt.

27Tijdens opladenWanneer het opladen begint, gaat het eerste (meestlinkse) indicatorlampje knipperen. Naar mate het opladenvordert, gaat het ene na het andere lampje branden omde huidige acculading aan te geven. OPMERKING: • Als het indicatorlampje niet gaat branden of knipperentijdens het opladen, kan de accu defect zijn. Vraag indat geval uw plaatselijke servicecentrum om hulp. Tijdens gebruikWanneer het gereedschap is ingeschakeld, branden delampjes om de resterende acculading aan te geven. Wanneer het gereedschap is uitgeschakeld, gaan delampjes na ongeveer 5 seconden uit. Wanneer u met uitgeschakeld gereedschap op de con-troleknop drukt, gaan de indicatorlampjes gedurendeongeveer 5 seconden branden om de acculading aan tegeven. Als het oranje lampje knippert, stopt het gereedschapvanwege de geringe resterende acculading (automati-sche stopfunctie).

Wanneer dat gebeurt, laadt u de accuop of gebruikt u een opgeladen accu. Wanneer het gereedschap wordt gebruikt met een accudie lange tijd niet is gebruikt en wordt ingeschakeld,branden mogelijk geen lampjes. Wanneer dat gebeurt,stopt het gereedschap vanwege de geringe resterendeacculading. Laad de accu goed op. Werking van de trekschakelaar (Fig. 3)LET OP:• Alvorens de accu in het gereedschap te plaatsen, moetu altijd controleren of de aan/uit-trekschakelaar juistwerkt en bij het loslaten naar de “OFF” positie terug-keert. Om het gereedschap te starten drukt u gewoon de aan/uit-trekschakelaar in. Laat de aan/uit-trekschakelaar losom het gereedschap te stoppen. Werking van de omkeerschakelaar (Fig. 4)LET OP:• Controleer altijd de draairichting alvorens het gereed-schap te gebruiken. • Verander de stand van de omkeerschakelaar alleennadat het gereedschap volledig tot stilstand is geko-men.

Indien u de draairichting verandert terwijl deschroefbit nog draait, kan het gereedschap beschadigdraken. • Zet de omkeerschakelaar altijd in de neutrale standwanneer het gereedschap niet wordt gebruikt.

Dit gereedschap heeft een omkeerschakelaar voor hetveranderen van de draairichting. Druk de omkeerschake-laar in vanaf zijde A voor rechtse draairichting, en vanafzijde B voor linkse draairichting. Wanneer de omkeerschakelaar in de neutrale standstaat, kan de aan/uit-trekschakelaar niet worden inge-drukt. Aanzetten van de lamp (Fig. 5)LET OP:• Kijk niet direct in het licht van de lamp. Druk de aan/uit-trekschakelaar in om de lamp aan te zet-ten. De lamp blijft branden zolang als u de aan/uit-trek-schakelaar ingedrukt houdt. De lamp gaat automatischuit 10 seconden na het loslaten van de aan/uit-trekscha-kelaar. OPMERKING:• Gebruik een droge doek om vuil op de lamplens eraf tevegen. Pas op dat u geen krassen maakt op de lam-plens, omdat de verlichtingssterkte daardoor kan ver-minderen. LED-indicator / Pieptoon (Fig.

6)De LED-indicator / Pieptoon van het gereedschap geven de volgende functies aan. Status van LED-indicator/pieptoonFunctie Status Te nemen maatregelLED-indicator PieptoonBrandt achtereenvol-gens Groen Rood Blauw Wit. Een reeks zeer korte pieptonenControleer LED, de kleur en de pieptoon (wanneer u de aan/uit- trekschakelaar voor het eerst intrekt nadat u een accu in het gereedschap hebt gestoken). Controleer dat de LED groen, rood, blauw en wit brandt en de pieptoon klinkt. __Brandt groen gedurende ongeveer1 seconde. __Automatisch stoppen met aandraaienDeze functie treedt in werking wanneer het vooraf ingestelde aandraaikoppel is bereikt en de schroef volledig is aangedraaid. Hierdoor wordt voorkomen dat de schroef te vast wordt aangedraaid. __Knippert langzaam paars.

Een reeks lange pieptonenWaarschuwing voor accucapaciteitToont de geschikte tijd voor het vervangen van de accu wanneer de accuspanning zwak geworden is. Vervang de accu door een volledig opgeladen accu.

28011001Instellen van het aandraaikoppel (Fig. 7)Wanneer u kolomschroeven, houtschroeven, zeskantebouten e. d. met een gespecificeerd aandraaikoppel wiltaandraaien, moet u het aandraaikoppel als volgt instel-len. 1. Haal de accu uit het gereedschap. 2. Maak de bevestigingsschroef van de ring los en ver-wijder de schroef. 3. Draai met de hand de ring op de voorkant van hetgereedschap zodat het gat onder de ring zichtbaarwordt. 4. Installeer de accu en druk de aan/uit-trekschakelaarin. Laat de aan/uit-trekschakelaar los zodat de instel-ring draait en het gat zichtbaar wordt zoals afgebeeld(Fig. 8). Haal daarna de accu eruit. 5. Gebruik de los verkrijgbare instelgreep om het aan-draaikoppel in te stellen. Steek de pen van de instel-greep in het gat op de voorkant van het gereedschap.

Draai daarna de instelgreep naar rechts om een groteraandraaikoppel in te stellen, of naar links om een klei-ner aandraaikoppel in te stellen. 6. Doe de gele streep overeenkomen met het gewenstecijfer op de aandraaikoppelschaal. 7. Installeer de accu en gebruik een aandraaikoppel-testapparaat om te controleren of het aandraaikoppelis ingesteld. 8. Draai de ring op de voorkant van het gereedschap endraai vervolgens de schroef aan om de ring vast tezetten. OPMERKING:• De cijfers op de aandraaikoppelschaal dienen als eenleidraad voor het instellen van het gewenste aandraai-koppel. INEENZETTENLET OP: • Controleer altijd of het gereedschap is uitgeschakelden de accu ervan is verwijderd alvorens enig werk aanhet gereedschap uit te voeren. Installeren of verwijderen van de schroefbit of sokbit (Fig.

Om de bit te installeren, trekt u de mof in de richting vande pijl en dan steekt u de bit zo ver mogelijk in de mof. Laat daarna de mof los om de bit vast te zetten. Om de bit te verwijderen, trekt u de mof in de richting vande pijl en dan trekt u de bit krachtig eruit. Brandt paars. Een lange pieptoonControleren van de resterende accuspanning en automatisch stoppenDeze functie treedt in werking wanneer de accu bijna leeg is. Het gereedschap stopt dan onmiddellijk. Vervang de accu door een volledig opgeladen accu. Brandt beurtelings in rood en groen. Een reeks korte pieptonenNeutraliseren van het regelmechanismeWanneer een abnormale verlaging van de accuspanning om een of andere reden optreedt, treedt deze functie in werking en zal het gereedschap stoppen. Vervang de accu door een volledig opgeladen accu. Storing in de motor. Deze functie treedt in werking wanneer de motor defect is.

Ga met het gereedschap naar een erkend Makita-servicecentrum. Knippert snel in rood. Een reeks korte pieptonenOververhittingDeze functie treedt in werking wanneer de temperatuur van het regelmechanisme of van de motor te hoog wordt en de motor stopt. Haal de accu onmiddellijk eruit en laat het gereedschap afkoelen. Knippert beurtelings rood en geel. Een lange pieptoonWaarschuwing voor onvoldoende bevestigen. Het bevestigen gebeurt onvoldoende wanneer de aan/uit- trekschakelaar van het gereedschap wordt losgelaten voordat de koppeling in werking treedt. __DubbeltellingdetectieDeze functie treedt in werking wanneer een schroef opnieuw wordt vastgezet na reeds te zijn bevestigd. __Status van LED-indicator/pieptoonFunctie Status Te nemen maatregelLED-indicator Pieptoon.

29OPMERKING:• Als de bit niet diep genoeg in de mof zit, zal de mof nietnaar zijn oorspronkelijke positie terugkeren zodat de bitniet goed vast zal zitten. Probeer in zo’n geval om debit opnieuw juist erin te steken volgens de boven-staande instructies. BEDIENINGPlaats de punt van de schroefbit in de schroefkop enoefen druk uit op het gereedschap. Schakel daarna hetgereedschap in. Wanneer de koppeling ingrijpt, zal demotor automatisch stoppen. Laat daarna de aan/uit-trek-schakelaar los. (Fig. 11)LET OP:• Zorg dat de schroefbit recht in de schroefkop zit,omdat de schroef en/of schroefbit anders beschadigdkunnen raken. Toelaatbare aandraaicapaciteitenGebruik het gereedschap binnen het bereik van de draai-ingshoek tot maximaal 360°. Als u het gereedschapgebruikt boven de bovengrens van dit bereik, werkt dekoppeling niet.

Het gereedschap kan tevens niet vol-doende aandraaikoppel leveren (LED-indicator knippertlangzaam paars of brandt paars). OPMERKING:• De draaiingshoek is de hoek waarbij een schroef/boutdraait wanneer het gereedschap tussen 50% en 100%van het gewenste koppel bereikt. • Bij gebruik van een accu op lage temperatuur, kunnenhet waarschuwingslampje en de zoemer soms eenwaarschuwing voor te laag accuvermogen geven zodathet gereedschap onmiddellijk zal stoppen. In dit gevalkan de aandraaicapaciteit lager zijn dan is gespecifi-ceerd in deze handleiding, ook wanneer een opgela-den accu wordt gebruikt. ONDERHOUDLET OP: • Zorg altijd dat het gereedschap is uitgeschakeld en deaccu ervan is verwijderd alvorens te beginnen metonderhoud of inspectie. • Gebruik nooit benzine, wasbenzine, thinner, alcohol endergelijke. Hierdoor zal het verkleuring, vervormingenen barsten worden veroorzaakt.

OPTIONELE ACCESSOIRESLET OP:• Deze accessoires of hulpstukken worden aanbevolenvoor gebruik met het Makita gereedschap dat in dezegebruiksaanwijzing is beschreven. Bij gebruik vanandere accessoires of hulpstukken bestaat er gevaarvoor persoonlijke verwonding. Gebruik de accessoiresof hulpstukken uitsluitend voor hun bestemd doel. Wenst u meer bijzonderheden over deze accessoires,neem dan contact op met het plaatselijke Makita service-centrum. • Originele Makita accu en acculader• Instelgreep• Beschermkap• Terugslagvrij-hulpstukOPMERKING:• Sommige onderdelen in deze lijst kunnen bij hetgereedschap zijn meeverpakt als standaard-accessoi-res. Deze kunnen van land tot land verschillen.

ENG103-4GeluidsniveauDe typisch, A-gewogen geluidsniveaus vastgesteld vol-gens EN62841-2-2:Model DFT124FGeluidsdrukniveau (LpA): 73 dB (A)Onnauwkeurigheid (K): 3 dB (A)Tijdens het werken kan het geluidsniveau 80 dB (A) over-schrijden. ENG907-1OPMERKING:• De opgegeven geluidsemissiewaarde(n) is/zijn geme-ten volgens een standaardtestmethode en kan/kunnenworden gebruikt om dit gereedschap te vergelijken metandere gereedschappen. • De opgegeven geluidsemissiewaarde(n) kan/kunnenook worden gebruikt voor een beoordeling vooraf vande blootstelling. WAARSCHUWING: • Draag gehoorbescherming. • De geluidsemissie tijdens het gebruik van het elek-trisch gereedschap in de praktijk kan verschillenvan de opgegeven waarde(n) afhankelijk van demanier waarop het gereedschap wordt gebruikt,met name van het soort werkstuk waarmee wordtgewerkt.

30WAARSCHUWING: • De trillingsemissie tijdens het gebruik van het elek-trisch gereedschap in de praktijk kan verschillenvan de opgegeven waarde(n) afhankelijk van demanier waarop het gereedschap wordt gebruikt,met name van het soort werkstuk waarmee wordtgewerkt.• Zorg ervoor dat veiligheidsmaatregelen wordengetroffen ter bescherming van de gebruiker die zijngebaseerd op een schatting van de blootstellingonder praktijkomstandigheden (rekening houdendmet alle fasen van de bedrijfscyclus, zoals de tijds-duur gedurende welke het gereedschap is uitge-schakeld en stationair draait, naast deingeschakelde tijdsduur).VERKLARINGEN VAN CONFORMITEITAlleen voor Europese landenDe verklaringen van conformiteit zijn bijgevoegd in Bij-lage A bij deze gebruiksaanwijzing.
