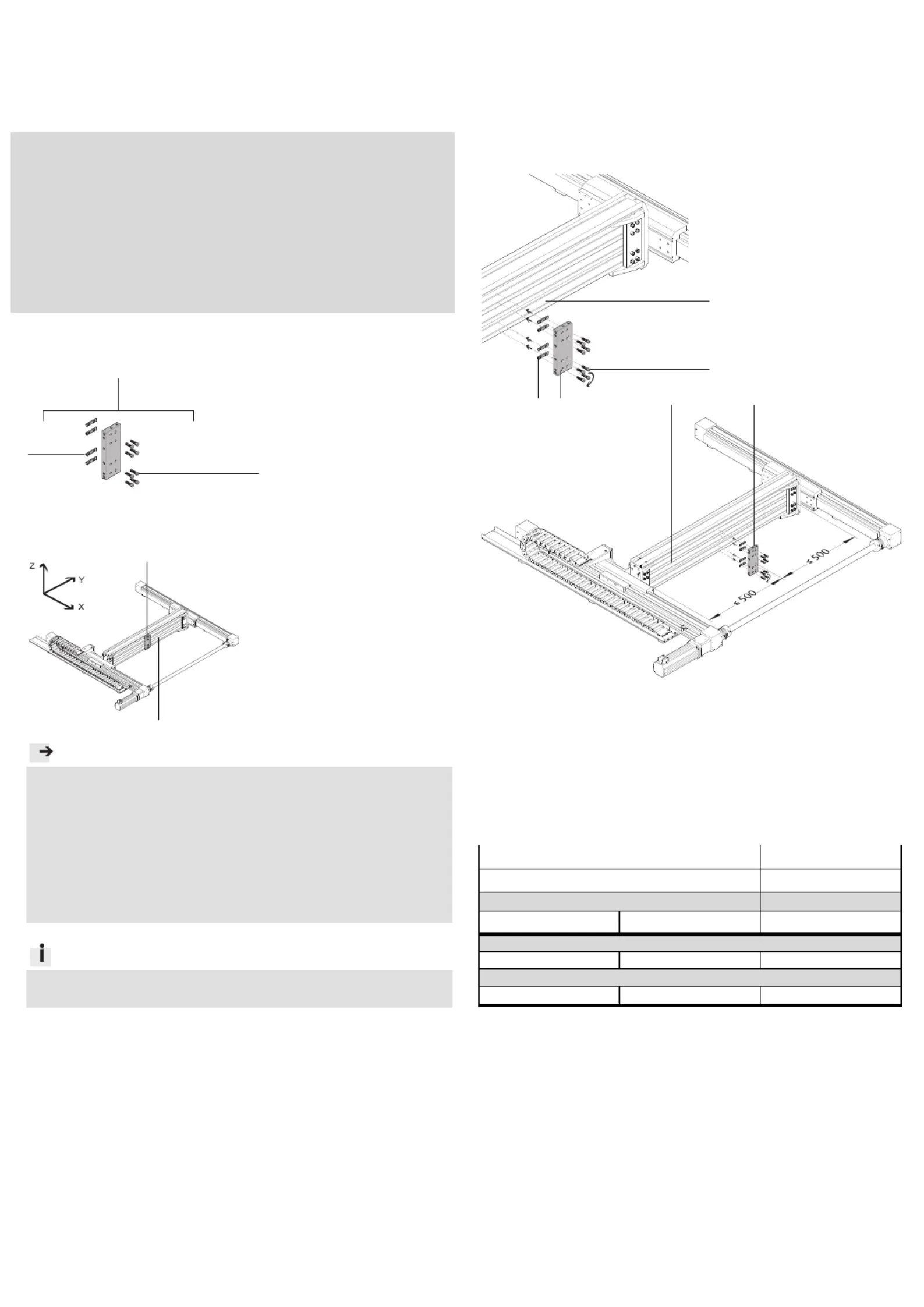

Montageanleitung (de)
744 387 / 2010-10NH
†‡
Versteifungsplatte
HMVD-DL40/63
Festo SE & Co. KG
Postfach
D-73726 Esslingen
++49/(0)711/347-0
www.festo.com
1. Teileliste
15750d_2
1 Versteifungsplatte (1x)
HMVD-DL40/63
(A)
Zylinderschraube (8x)
(B) Nutenstein (4x)
Bestimmungsgemäß dient die Versteifungsplatte 1 zur Stabilisierung der Y-
Achse beim Aufbau von Portalsystemen.
15750d_1
2 Säule
HMBS-80/80-X
Hinweis
•Beachten Sie, dass nur Befestigungskombinationen aus der Tabelle zu-
lässig sind.
•Halten Sie die zulässigen Anziehdrehmomente ein ( Tabelle).
•Befestigen Sie eine Versteifungsplatte mindestens alle 500 mm. 1
Berechnen Sie die dazu benötigte Anzahl y je nach Länge der Säule 2
nach folgenden Formeln:
– bei Säulenlänge ≤ 500 mm: y = 0
– bei Säulenlänge > 500 mm: y = Ganzzahl (Säulenlänge /500).
Info
•Beachten Sie die Montagereihenfolge
Montageübersicht (beiliegend in HMVS-DL63).
2. Montage Versteifungsplatte 1
•Wählen Sie die Befestigungselemente (Schrauben usw.) für Ihre Kombina-
tion ( Tabelle).
•Beachten Sie die Bildzuordnung für Ihre Kombination ( Tabelle).
Bild 1
15750d_3
1 Versteifungsplatte
HMVD-DL40/63
2 Säule
HMBS-80/80-X
15750d_4
HMVD-DL40/63
HMBS-80/80-X
1
M
A
1)
[Nm]
M8x30 24 8x
NST-HMV-8-2-M8 4x
B Nutenstein
A Zylinderschraube nach DIN 912
2
Anbaukomponente
1
Versteifungsplatte
2
Raumportal
B
A
1
3289d_5
1
1
2
A
B
1
2
Assembly instructions (en)
744 387 / 2010-10NH
†‡
Reinforcing plate
HMVD-DL40/63
Festo SE & Co. KG
Postfach
D-73726 Esslingen
++49/(0)711/347-0
www.festo.com
1. Parts list
15750d_2
1 Reinforcing plate (1x)
HMVD-DL40/63
(A) Socket head screw (8x)
(B) Slot nut (4x)
The reinforcing plate 1 is intended to stabilise of the Y-axis when
assembling
gantry systems.
15750d_1
2 Support
HMBS-80/80-X
Note
•Note that only the assembly combinations shown in the table are per-
missible.
•Observe the permitted tightening torques (Table).
•Attach a reinforcing plate 1 at least every 500 mm.
Calculate the required number y based on the length of the support 2
using the following formulas:
– for support length ≤ 500 mm: y = 0
– for support length > 500 mm: y = integer (support length/500).
Information
•Observe the mounting sequence
Mounting overview (included in HMVS-DL63).
2. Mounting the reinforcing plate 1
•Select the mounting components (screws etc.) for your combination
( Table).
•Observe the reference figures/illustrations for your combination ( Ta-
ble).
Fig. 1
15750d_3
1 Reinforcing plate
HMVD-DL40/63
2 Support
HMBS-80/80-X
15750d_4
HMVD-DL40/63
HMBS-80/80-X
1
M
A
1)
[Nm]
M8x30 24 8x
NST-HMV-8-2-M8 4x
B Slot nut
A Socket head screw to DIN 912
2
Attachment component
Fig.
1
Reinforcing plate
2
3D gantry
B
A
1
3289d_5
1
1
2
A
B
1
2
