Pagina 1/2

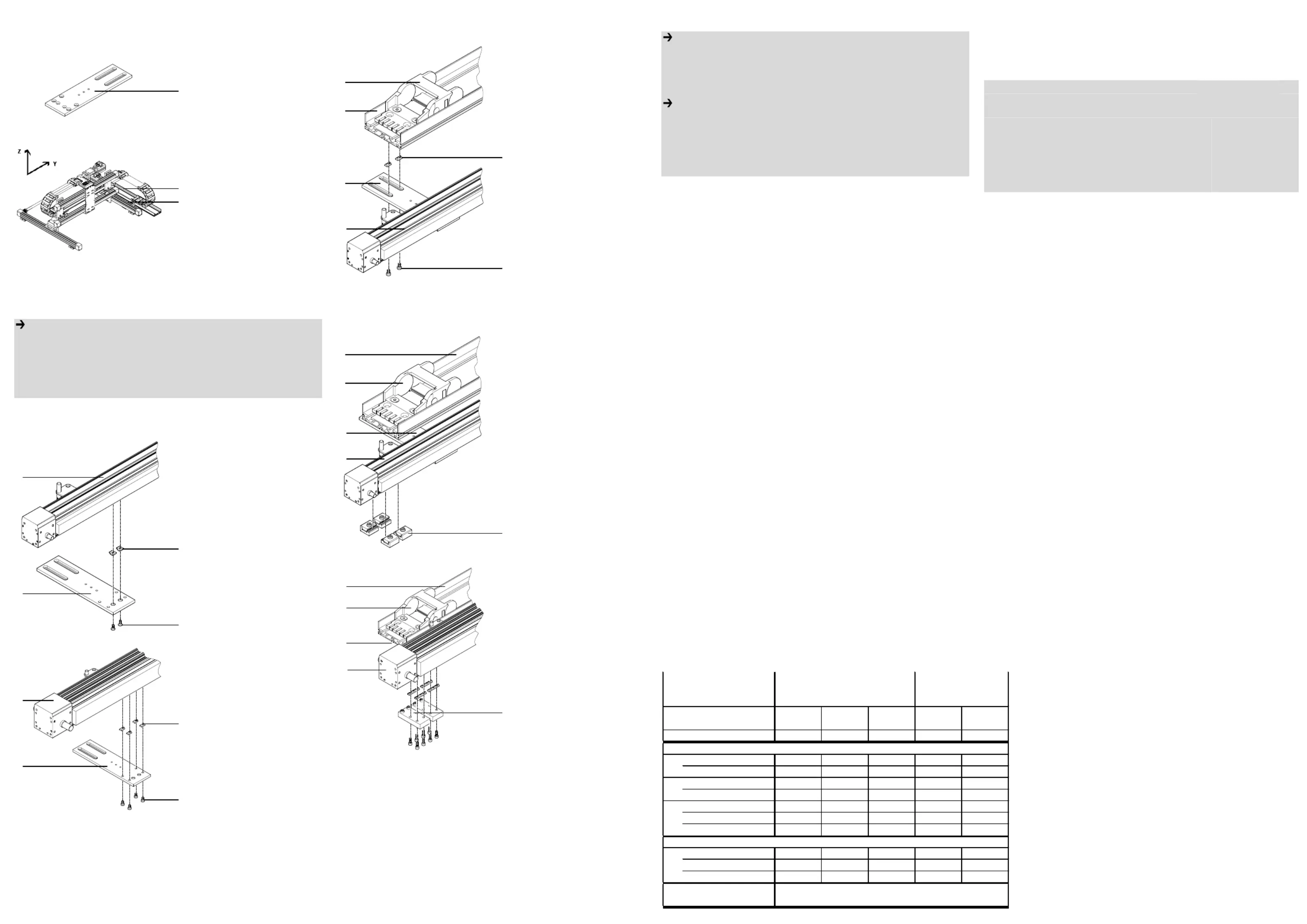

1. Installationsbausatz mit Montagebeispiel
1.a
. HMIXB-RP/FP
1 In
stallationsbausatz
HMIXB-RP/FP
inklusive Befestigungs-
elemente A-C (siehe
Tabelle).
1.b. Montagebeispiel
2 Auflageprofil
HMIA-E07-X
Bestimmungsgemäß dient
der Installationsbausatz 1
als Befestigungsplatte für
das Auflageprofil 2 beim
Aufbau von Raum- und Flä-
chenportalsystemen zur
Verlegung von Energiefüh-
rungsketten der X-Achsen.
Hinweis
• Befestigen Sie einen Installationsbausatz mindestens alle 500 mm.
• Berechnen Sie die dazu benötigte Anzahl y nach folgenden Formeln:
- bei Hub ≤ 500 mm: y = 2
- bei Hub > 500 mm : y = Ganzzahl (Hub/500) + 2
• Montieren Sie den Installationsbausatz zuerst an die X-Achsen 3.
2. Befestigungsschnittstellen für X-Achsen am HMIXB-RP/FP
2.a. Schnittstelle für X-Achse DGE-25-...
1 In
stallationsbausatz
HMIXB-RP/FP
3 Linearantrieb
DGE-25-...
2.b. Schnittstelle für X-Achse DGE-40-...
1 In
stallationsbausatz
HMIXB-RP/FP
3 Linearantrieb
DGE-40-...
3. Befestigungsschnittstellen für Anbaukomponenten
3.a. Schnittstelle für HMIA-E07
1 In
stallationsbausatz
HMIXB-RP/FP
2 Auflageprofil
HMIA-E07-X
3 Linearantrieb
DGE-...
4 Energieführungskette
•Justieren Sie die E-Kette 4
bzw. das Auflageprofil 2
entsprechend der Befesti-
gung am HMIXF-RP/FP.
•Lesen Sie dazu die Monta-
geanleitung des Installati-
onsbausatz
es
HMIXF-RP/FP.
4. Basisbefestigungsschnittstellen für X-Achsen
4.a. Schnittstelle für Basisbefestigung der X-Achse DGE-25-...
1 In
stallationsbausatz
HMIXB-RP/FP
2 Auflageprofil
HMIA-E07-X
3 Linearantrieb
DGE-25-...
4 Energieführungskette
4.b. Schnittstelle für Basisbefestigung der X-Achse DGE-40-...
1 In
stallationsbausatz
HMIXB-RP/FP
2 Auflageprofil
HMIA-E07
3 Linearantrieb
DGE-40-...
4 Energieführungskette
Hinweis
Nach der Montage:
• Verfahren Sie die Achsen von Hand (Y-Modul mit vollem Hub in
X-Richtung) und überprüfen Sie dabei die Installation bzw. das leichte
Abrollen der Energieführungsketten. Justieren Sie gegebenenfalls nach.
Hinweis
• Verwenden Sie nur zulässige Energieführungsketten laut Katalog.
• Beachten Sie:
- dass nur Befestigungskombinationen aus der Tabelle zulässig sind.
- dass Befestigungselemente bei manchen Kombinationen übrig bleiben.
- zur Erdung, die Montageanleitung des Erdungsbausatzes.
Montageanleitung (de)
688613 / 2005-03NH
†‡
Installationsbausatz
HMIXB-RP/FP
Festo SE & G Co. K
Postfach
73726 Esslingen
++49/(0)711/347-0
www.festo.com
1
Installationsbausatz
Typ
Teile-Nr.
Antriebseinheiten
3 3 2 3 3
3 3 2 3 3
3 3 2 3 3
3 3 2 3 33 3 2 3 3
Typ DGE-25-... DGE-40-... HMIA-E07-X DGE-25-... DGE-40-...
Schnittstelle 2.a. 2.b. 3.a. 4.a. 4.b.
Zylinderschrauben
M5x8 DIN 6912 4x 2x
Senkschrauben
M4x10 DIN 7991 2x
Nutensteine
HMV-M4 2x
NST-5-M5 4x 2x
Mittenstützen
MUP-18/25 8x
MUP-40 8x
M4 M5
2,9 5,8
C
D
Anzugsdrehmomente in Nm
Befestigungselemente nicht im Lieferumfang
Gewinde
1
1
1
11
HMIXB-RP/FP
B
Befestigungselemente im Lieferumfang der Bausätze
539 654
A
3
1
C
1
2
B
3
1
C
A
3
C
A
1
3
D
1
D
2
1
4
4
2
3
4
2
1. Installation kit with assembly example
1.a. HMIXB-RP/FP
1 Instal
lation kit
HMIXB-RP/FP
Including mounting at-
tachments A-C (see ta-
ble).
1.b. Assembly example
2 Support profile
HMIA-E07-X
The installation kit
1 has
been designed as a fastening
plate for the support profile
2 when 3D and planar
surface gantry systems are
set up, in order that chain
link trunkings for the X-axes
can be laid.
Note
• Attach a basic kit at least every 500 mm.
• Calculate the required quantity y using the following formulas:
- Where stroke length ≤ 500 mm: y = 2
- Where stroke length > 500 mm: y = whole-number (stroke/500) +2
• Fit the installation kit first onto the X-axes 3.
2. Fastening interfaces for the X-axes on the HMIXB-RP/FP
2.a. Interface for X-axis DGE-25-...
1 Instal
lation kit
HMIXB-RP/FP
3 Linear drive
DGE-25-...
2.b. Interface for X-axis DGE-40-...
1 Instal
lation kit
HMIXB-RP/FP
3 Linear drive
DGE-40-...
3. Mounting interfaces for attachment components
3.a. Interface for HMIA-E07
1 Installation kit
HMIXB-RP/FP
2 Support profile
HMIA-E07-X
3 Linear drive
DGE-...
4 Chain link trunking
•Adjus
t the Cl-trunking 4 or
the support profile 2 cor-
responding to the fasten-
ing on the HMIXF-RP/FP.
•R
efer to the assembly
instructions for installation
kit HMIXF-RP/FP to this
end.
4. Basic fastening interfaces for X-axes
4.a. Interface for basic fastening of X-axis DGE-25-...
1 Instal
lation kit
HMIXB-RP/FP
2 Support profile
HMIA-E07-X
3 Linear drive
DGE-25-...
4 Chain link trunking
4.b. Interface for basic fastening of X-axis DGE-40-...
1 Instal
lation kit
HMIXB-RP/FP
2 Support profile
HMIA-E07
3 Linear drive
DGE-40-...
4 Chain link trunking
Note
After assembly:
• Advance the axes manually (Y-module with full stroke in X-direction),
and check for correct installation of the chain link trunking, i.e. smooth
rolling. Make further adjustments if necessary.
Note
• Use permissible chain link trunking only, as specified in the catalogue.
• Please note:
- that only attachment combinations shown in the table are permissible.
- that mounting attachments are left over with some combinations.
- for earthing, the assembly instructions for the earthing kit.
Assembly instructions (en)
688613 / 2005-03NH
†‡
Installation kit
HMIXB-RP/FP
Festo SE & G Co. K
Postfach
73726 Esslingen
++49/(0)711/347-0
www.festo.com
1
Installation kit
Type
Part No.
Drive units
3 3 2 3 3
3 3 2 3 3
3 3 2 3 3
3 3 2 3 33 3 2 3 3
Type DGE-25-... DGE-40-... HMIA-E07-X DGE-25-... DGE-40-...
Interface 2.a. 2.b. 3.a. 4.a. 4.b.
Socket head screws
M5x8 DIN 6912 4x 2x
Countersunk screws
M4x10 DIN 7991 2x
Slot nuts
HMV-M4 2x
NST-5-M5 4x 2x
Central supports
MUP-18/25 8x
MUP-40 8x
M4 M5
2.9 5.8
1
1
1
11
HMIXB-RP/FP
B
Mounting attachments included with kits
539 654
A
C
D
Tightening torques in Nm
Mounting attachments not included in scope of delivery
Threads
3
1
C
1
2
B
3
1
C
A
3
C
A
1
3
D
1
D
2
1
4
4
2
3
4
2
