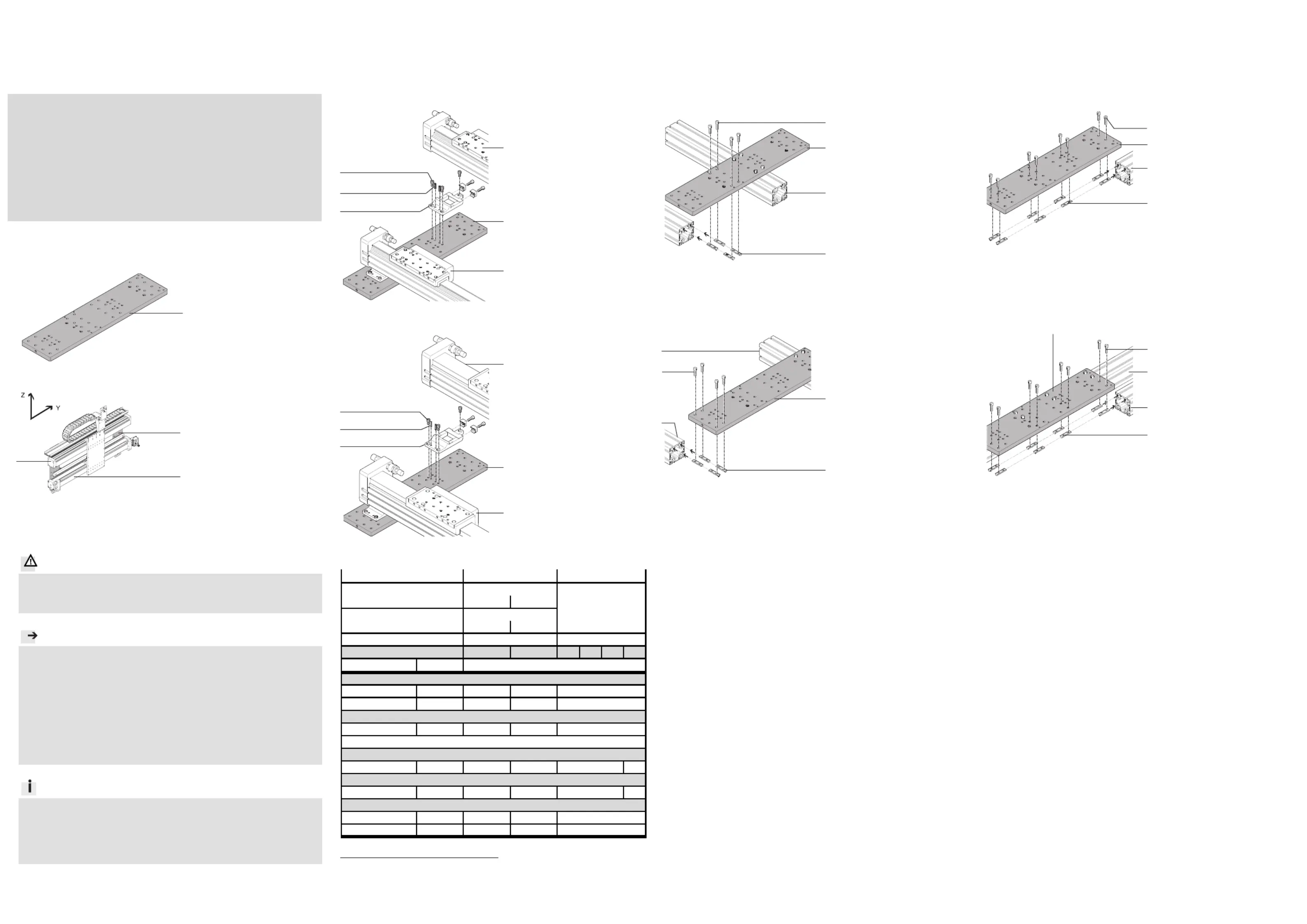

Montageanleitung (de)
744 374 / 2009-09NH
†‡
Grundbausatz
HMVD-LP-DL63
Festo SE & G Co. K
Postfach
D-73726 Esslingen
++49/(0)711/347-0
www.festo.com
1. Grundbausatz
1a. HMVD-LP-DL63
13914d_2
1 Grundbausatz
HMVD-LP-DL63
1b. Mont
agebeispiel
13914d_1..Linienportal
2 Antriebseinheit
(! Tabelle)
3 Führungseinheit
(! Tabelle)
Bestimmungsgemäß dient der Grundbausatz HMVD-LP-DL63 1 als Basis
zum Aufbau von Linienportalsystemen in Duo-Bauweise (Y-Achse).
Warnung
Verletzungsgefahr durch elektrische Spannung.
•Verbinden Sie den Bausatz 1 mit dem Schutzleitersystem
! Montageanleitung Erdungsbausatz für HM…63… (HMVS-DL63).
Hinweis
•Befestigen Sie einen Bausatz 1 mindestens alle 500 mm.
•Berechnen Sie die dazu benötigte Anzahl y nach folgenden Formeln:
– bei Hub ≤ 500 mm: y = 2
– bei Hub > 500 mm: y = Ganzzahl (Hub/500) +2
•Montieren Sie die Antriebe, Führungen immer zuerst an den Bausatz 1.
•Beachten Sie, dass nur Befestigungskombinationen aus der Tabelle zu-
lässig sind.
•Halten Sie die zulässigen Anziehdrehmomente ein (! Tabelle).
Info
•Beachten Sie die Montagereihenfolge
! Montageübersicht für HM…63… (HMVS-DL63).
Der Bausatz 1 enthält alle maximal erforderlichen Befestigungselemente.
•Beachten Sie, dass bei einigen Kombinationen Befestigungselemente üb-
rig bleiben.
2. Montage Antriebs-/ Führungseinheiten 2
2
2
22 – 3
3
3
3 3 (Duo-Bauweise)
•Wählen Sie die Befestigungselemente (Schrauben, usw.) für Ihre Kombina-
tion (! Tabelle).
•Beachten Sie die Bildzuordnung für Ihre Kombination (! Tabelle).
Bild 1
13914d
_3
1 Grundbausatz
HMVD-LP-DL63
2 Antriebseinheit
DGC-50-…-KF
3 Führungseinheit
DGC-50-…-FA
Bild 2
13914d_4
1 Grundbausatz
HMVD-LP-DL63
2 Antriebseinheit
DGC-63-…-KF
3 Führungseinheit
DGC-63-…-FA
1)2)
1)
Toleranzen für nicht tolerierte Anziehdrehmomente M
A
M
A
> 1 Nm: ± 20%
2)
Weitere Kombinationen mit Antriebseinheit 2 z. B. DGPL / DGE sind nur in Kombination mit
Adapterbausatz HMVA-63 erreichbar.
3. Montage Anbaukomponenten 4
4
4
44
•Wählen Sie die Befestigungselemente (Schrauben, usw.) für Ihre Kombina-
tion (! Tabelle).
•Beachten Sie die Bildzuordnung für Ihre Kombination (! Tabelle).
Bild 3
Bild 3a
13914d_5
1 Grundbausatz
HMVD-LP-DL63
4 Profil
HMBS-80/80
Bild 3b
13914d_6
1 Grundbausatz
HMVD-LP-DL63
4 Profil
HMBS-80/80
Bil
d 3
c
13914d_7
1 Grundbausatz
HMVD-LP-DL63
4 Profil
HMBS-80/80
Bil
d 3
d
13914d_8
1 Grundbausatz
HMVD-LP-DL63
4 Profil
HMBS-80/80
Linienportal
3289d_4
1
1
2
1
3
1
1
1
4
4
2
1
C
D
B
A
E
3
2
B
E
A
D
C
4
D
C
4
D
50 63
50 63
1 2 3a 3b 3c 3d
M
A
1)
[Nm]
M5x16 6
M8x16 24 6x 6x
Ø6m6x24 4x 4x
M8x30 24 16x
NST-HMV-8-2-M8 16x
MUC-50 2x
MUC-63 2x
D Nutenstein
E Profilbefestigung
C Zylinderschraube nach DIN 912
4 Anbaukomponente
8x
8x
Befestigungselemente nicht im Lieferumfang
HMBS-80/80
3 Führungseinheit
A Zylinderschraube nach DIN 912
B Zylinderstift nach DIN 7
HMVD-LP-DL63
2)
1 Bausatz
HMVD-LP-DL63
2 Antriebseinheit
DGC-...-KF
DGC-...-FA
3
4
4
C
1
Assembly instructions (en)
744 374 / 2009-09NH
†‡
Basic kit
HMVD-LP-DL63
Festo SE & G Co. K
Postfach
D-73726 Esslingen
++49/(0)711/347-0
www.festo.com
1. Basic kit
1a. HMVD-LP-DL63
13914d_2
1 Basic kit
HMVD-LP-DL63
1b. A
ssembly example
13914d_1..Linienportal
2 Drive unit
(!Table)
3 Guide unit
(!Table)
The basic kit HMVD-LP-DL63 1 is intended for use as a basis for the setup of
linear gantry systems in duo design (Y axis).
Warning
Danger of injury due to electric voltage.
•Connect the kit 1 with the protective conductor system
! Assembly instructions for earthing kit for HM…63… (HMVS-DL63).
Note
•Attach a basic kit 1 at least every 500 mm.
•Calculate the required quantity y using the following formulas:
– Where stroke length ≤ 500 mm: y = 2
– Where stroke length > 500 mm: y = whole-number (stroke/500) +2
•Always mount the drives, the guides or the displacement system on the
basic kit first 1.
•Note, that only the fastening combinations shown in the table are per-
missible.
•Maintain the permitted tightening torques (!Table).
Information
•Follow the mounting sequence
! Mounting overview for HM…63… (HMVS-DL63).
The kit 1 contains all maximum necessary mounting components.
•Note that mounting components may be left over with some combina-
tions.
2. Mounting of the drive / guide units 2
2
2
22 – 3
3
3
3 3 (duo design)
•Select the mounting components (screws etc.) for your combination
(!Table).
•Observe the reference to the figures for your combination (!Table).
Fig. 1
13914
d_3
1 Basic kit
HMVD-LP-DL63
2 Drive unit
DGC-50-…-KF
3 Guide unit
DGC-50-…-FA
Fig. 2
13914d_4
1 Basic kit
HMVD-LP-DL63
2 Drive unit
DGC-63-…-KF
3 Guide unit
DGC-63-…-FA
1)2)
1)
Tolerance for non-toleranced tightening torques M
A
M
A
> 1 Nm: ± 20%
2)
Additional combinations with drive unit e.g. DGPL / DGE are achievable only in 2
combination with adapter kit HMVA-63.
3. Mounting of the attachment components 4
4
4
44
•Select the mounting components (screws etc.) for your combination
(!Table).
•Observe the reference to the figures for your combination (!Table).
Fig. 3
Fig. 3a
13914d_5
1 Basic kit
HMVD-LP-DL63
4 Profile
HMBS-80/80
Fig. 3b
13914d_6
1 Basic kit
HMVD-LP-DL63
4 Profile
HMBS-80/80
Fi
g. 3c
13914d_7
1 Basic kit
HMVD-LP-DL63
4 Profile
HMBS-80/80
Fi
g. 3d
13914d_8
1 Basic kit
HMVD-LP-DL63
4 Profile
HMBS-80/80
Linear gantry
3289d_4
1
1
2
1
3
1
1
1
4
4
2
1
C
D
B
A
E
3
2
B
E
A
D
C
4
D
C
4
D
50 63
50 63
1 2 3a 3b 3c 3d
M
A
1)
[Nm]
M5x16 6
M8x16 24 6x 6x
Ø6m6x24 4x 4x
M8x30 24 16x
NST-HMV-8-2-M8 16x
MUC-50 2x
MUC-63 2x
3 Guide unit
Fig.
A Socket head screw as per DIN 912
B Cylindrical pin as per DIN 7
HMVD-LP-DL63
2)
1 Kit
HMVD-LP-DL63
2 Drive unit
DGC-...-KF
DGC-...-FA
D Slot nut
E Profile fastening
C Socket head screw as per DIN 912
4 Attachment component
8x
8x
Mounting components not included in scope of delivery
HMBS-80/80
3
4
4
C
1
