Pagina 1/2

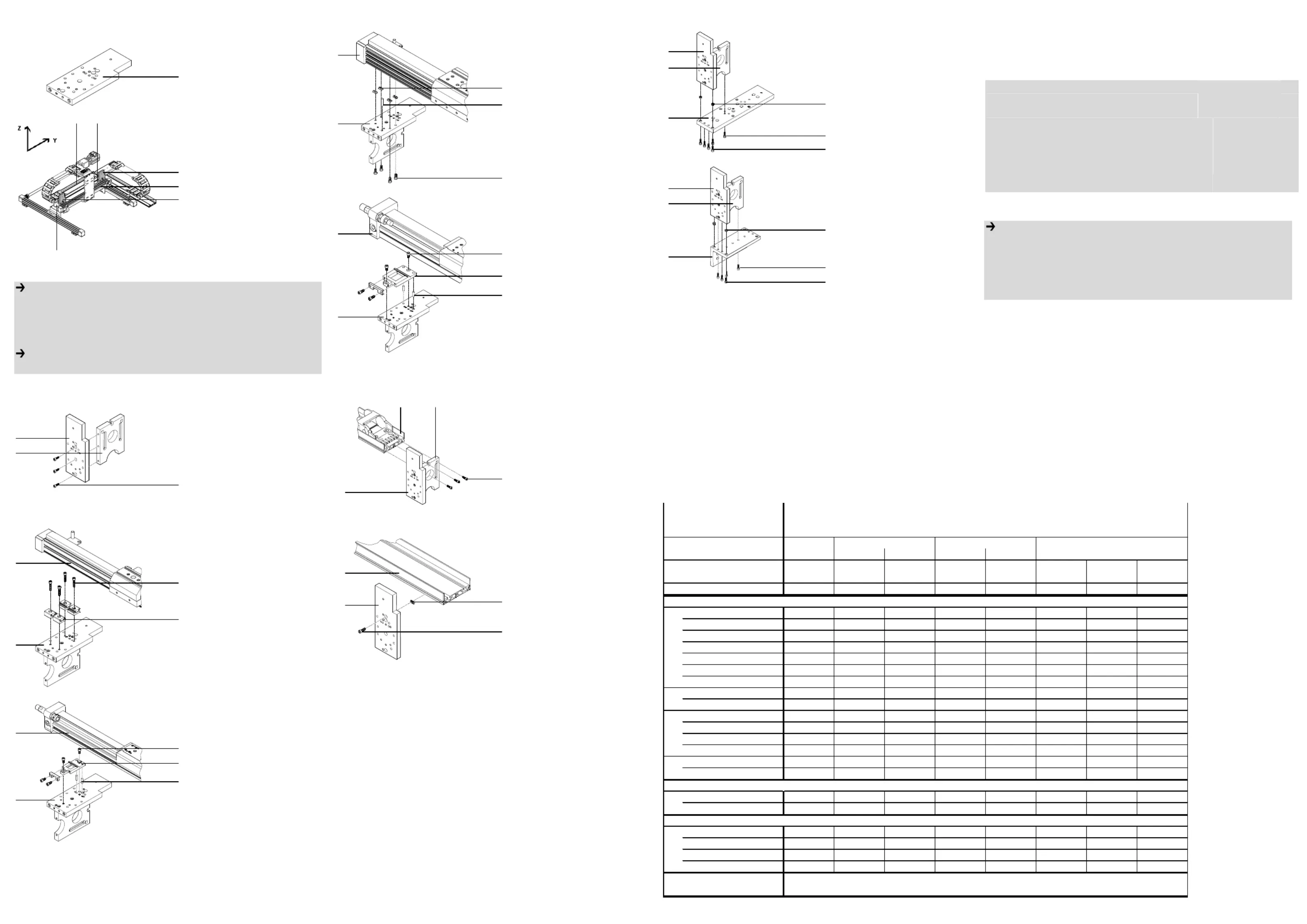

1. Grundbausatz mit Montagebeispiel
1.a. HMVM-RP/FP-DL25/40
1 Grundb
ausatz
HMVM-RP/FP-DL25/40
inklusive Befestigungs-
elemente A-D (siehe Ta-
belle).
1.b. Montagebeispiel
2 Ve
rsteifungsbausätze
HMVV-RP/FP
3 Antriebseinheit
(siehe Tabelle)
4 Auflageprofil
HMIA-E07-X
Bestimmungsgemäß dient
der Grundbausatz 1 als
Basis zum Aufbau der Y-
Achsen bei Raumportalsys-
temen in Mono-Bauweise (Y-
Module).
Hinweis
• Befestigen Sie einen Grundbausatz mindestens alle 500 mm.
• Berechnen Sie die dazu benötigte Anzahl y nach folgenden Formeln:
- bei Hub ≤ 500 mm: y = 2
- bei Hub > 500 mm : y = Ganzzahl (Hub/500) +2
Hinweis
• Montieren Sie den Versteifungsbausatz 2 zuerst an den Grundbausatz
1.
2. Befestigungsschnittstelle für Versteifungsbausatz
2.a. Schnittstelle für HMVV-RP/FP
1 Grund
b
ausatz
HMVM-RP/FP-DL25/40
2 Versteifungsbausatz
HMVV-RP/FP
3. Befestigungsschnittstellen für Antriebseinheiten
3.a. Schnittstelle für Linearantrieb DG..-25-...
1 Grundb
ausatz
HMVM-RP/FP-DL25/40
3 Linearantrieb
DGPL-25-KF,
DGE-25-SP-KF,
DGE-25-ZR-KF oder
DGE-25-ZR-RF
3.b. Schnittstelle für Linearantrieb DGC-25-KF
1 Grundb
ausatz
HMVM-RP/FP-DL25/40
3 Linearantrieb
DGC-25-KF
3.c. Schnittstelle für Linearantrieb DG..-40-...
1 Grundb
ausatz
HMVM-RP/FP-DL25/40
3 Linearantrieb
DGE-40-ZR-RF,
DGPL-40-KF,
DGE-40-ZR-KF oder
DGE-40-SP-KF
3.d. Schnittstelle für Linearantrieb DGC-40-KF
1 Grund
b
ausatz
HMVM-RP/FP-DL25/40
3 Linearantrieb
DGC-40-KF
4. Befestigungsschnittstellen für Anbaukomponenten
4.a. Schnittstelle für HMIA-E07-X
Basisbefestigung
1 Grund
b
ausatz
HMVM-RP/FP-DL25/40
2 Versteifungsbausatz
HMVV-RP/FP
5 Auflageprofil
HMIA-E07-X
•Lesen Sie dazu die Monta-
geanleitung der Verstei-
fungsbausätze 2.
Zur Unterstützung
bei Hublängen > 500 mm.
1 Grundb
ausatz
HMVM-RP/FP-DL25/40
2 Versteifungsbausatz
HMVV-RP/FP
5 Auflageprofil
HMIA-E07-X
•Lesen Sie dazu die Monta-
geanleitung des Auflage-
profils 5.
4.b. Schnittstelle für HMVS-RF...
1 Grundb
ausatz
HMVM-RP/FP-DL25/40
2 Versteifungsbausatz
HMVV-RP/FP
6 Adapterbausatz
HMVS-RF...
•Lesen Sie dazu die Monta-
geanleitung des Adapter-
bausatzes 6.
4.c. Schnittstelle für HMVW
-DL...
1 Grundb
ausatz
HMVM-RP/FP-DL25/40
2 Versteifungsbausatz
HMVV-RP/FP
7 Adapterbausatz
HMVW-DL...
•Lesen Sie dazu die Monta-
geanleitung des Adapter-
bausatzes 7.
Hinweis
• Beachten Sie:
- dass nur Befestigungskombinationen aus der Tabelle zulässig sind.
- dass Befestigungselemente bei manchen Kombinationen übrig bleiben.
- dass die Stückzahlen in der Tabelle pro Grundbausatz angegeben sind.
- zur Erdung, die Montageanleitung des Erdungsbausatzes.
Montageanleitung (de)
690253 / 2005-03NH
†‡
Grundbausatz
HMVM-RP/FP-DL25/40
Festo SE & G Co. K
Postfach
73726 Esslingen
++49/(0)711/347-0
www.festo.com
1
1
1
11
Grundbausatz
Typ
Teile-Nr.
3
3
3
33
Antriebseinheiten
Typ DG..-25-... DGC-25-KF DG..-40-... DGC-40-KF
Anbaukomponenten
2
2
2
22 567
567
567
567567
Typ HMVV-RP/FP HMIA-E07-X HMVS-RF... HMVW-DL...
Schnittstelle 2.a. 3.a. 3.b. 3.c. 3.d. 4.a. 4.b. 4.c.
Zylinderschrauben
M5x10 DIN 912 2x
M5x12 DIN 912 4x
M5x14 DIN 912 1x
M5x16 DIN 912 4x 3x
M5x25 DIN 912 4x
M6x12 DIN 912 2x
Zentrierhülsen
ZBH-9 2x 2x
Zylinderstifte
5m6x16 DIN 7 2x
6m6x16 DIN 7 2x
6m6x24 DIN 7 1x
Nutensteine
HMBN-5-M5 4x 1x
Zylinderschrauben
M5x16 DIN 912 3x 3x 2x 2x
Mittenstützen
MUP-18/25 2x
MUC-25 1x
MUC-40 1x
M5 M6
5,8 10
539 656
HMVM-RP/FP-DL25/40
E
C
Linearantriebe ..-40-..Linearantriebe ..-25-..
Befestigungselemente im Lieferumfang
Anzugsdrehmomente in Nm
D
A
B
Gewinde
G
Befestigungselemente nicht im Lieferumfang
Befestigungselemente im Lieferumfang der Anbaukomponenten
1
3
1
1
1
A
G
C
G
A
3
1
D
C
A
A
1
3
C
G
E
3
1
3
4
1
E
2
2
2
1
5
2
A
D
5
1
A
B
2
1
6
E
A
B
2
1
7
E
1. Basic kit with assembly example
1.a. HMVM-RP/FP-DL25/40
1 B
asic kit
HMVM-RP/FP-DL25/40
Including mounting at-
tachments A-D (see ta-
ble).
1.b. Assembly example
2 R
einforcing kits
HMVV-RP/FP
3 Drive unit
(see table)
4 Support profile
HMIA-E07-X
The basic kit 1 has been
designed as a basis for set-
ting up the Y-axes for 3D
gantry systems in mono
mode (Y-modules).
Note
• Attach a basic kit at least every 500 mm.
• Calculate the required quantity y using the following formulas:
- Where stroke length ≤ 500 mm: y = 2
- Where stroke length > 500 mm: y = whole-number (stroke/500) +2
Note
• Fit the reinforcing kit 2 first onto the basic kit 1.
2. Mounting interface for reinforcing ki
t.
2.a.
Interface for HMVV-RP/FP
1 B
asic kit
HMVM-RP/FP-DL25/40
2 Reinforcing kit
HMVV-RP/FP
3. Mounting interfaces for drive units
3.a. Interface for linear drive DG..-25-...
1 B
asic kit
HMVM-RP/FP-DL25/40
3 Linear drive
DGPL-25-KF,
DGE-25-SP-KF,
DGE-25-ZR-KF or
DGE-25-ZR-RF
3.b. Interface for linear drive DGC-25-KF
1 B
asic kit
HMVM-RP/FP-DL25/40
3 Linear drive
DGC-25-KF
3.c. Interface for linear drive DG..-40-...
1 B
asic kit
HMVM-RP/FP-DL25/40
3 Linear drive
DGE-40-ZR-RF,
DGPL-40-KF,
DGE-40-ZR-KF or
DGE-40-SP-KF
3.d. Interface for linear drive DGC-40-KF
1 B
asic kit
HMVM-RP/FP-DL25/40
3 Linear drive
DGC-40-KF
4. Mounting interfaces for attachment components
4.a. Interface for HMIA-E07-X
Basic fastening
1 B
asic kit
HMVM-RP/FP-DL25/40
2 Reinforcing kit
HMVV-RP/FP
5 Support profile
HMIA-E07-X
•R
efer to the assembly
instructions for reinforcing
kits 2 to this end.
For support
with stroke length > 500 mm
1 B
asic kit
HMVM-RP/FP-DL25/40
2 Reinforcing kit
HMVV-RP/FP
5 Support profile
HMIA-E07-X
•R
efer to the assembly
instructions for support
profile 5 to this end.
4.b. Interface for HMVS
-RF...
1 B
asic kit
HMVM-RP/FP-DL25/40
2 Reinforcing kit
HMVV-RP/FP
6 Adapter kit
HMVS-RF...
•
R
efer to the assembly
instructions for adapter
kits 6 to this end.
4.c. Interface fo
r HMVW-DL...
1 B
asic kit
HMVM-RP/FP-DL25/40
2 Reinforcing kit
HMVV-RP/FP
7 Adapter kit
HMVW-DL...
•R
efer to the assembly
instructions for adapter
kits 7 to this end.
Note
• Please note:
- that only attachment combinations shown in the table are permissible.
- that mounting attachments are left over with some combinations.
- that the quantities in the table are specified per basic kit.
- for earthing, the assembly instructions for the earthing kit.
Assembly instructions (en)
690253 / 2005-03NH
†‡
Basic kit
HMVM-RP/FP-DL25/40
Festo SE & G Co. K
Postfach
73726 Esslingen
++49/(0)711/347-0
www.festo.com
1
3
1
1
1
A
G
C
G
A
3
1
D
C
A
A
1
3
C
G
E
3
1
3
4
1
E
2
2
2
1
5
2
A
D
5
1
A
B
2
1
6
E
A
B
2
1
7
E
1
1
1
11
Basic kit
Type
Part No.
3
3
3
33
Drive units
Type DG..-25-... DGC-25-KF DG..-40-... DGC-40-KF
Attachment components
2
2
2
22 567
567
567
567567
Type HMVV-RP/FP HMIA-E07-X HMVS-RF... HMVW-DL...
Interface 2.a. 3.a. 3.b. 3.c. 3.d. 4.a. 4.b. 4.c.
Socket head screws
M5x10 DIN 912 2x
M5x12 DIN 912 4x
M5x14 DIN 912 1x
M5x16 DIN 912 4x 3x
M5x25 DIN 912 4x
M6x12 DIN 912 2x
Centring sleeves
ZBH-9 2x 2x
Dowel pins
5m6x16 DIN 7 2x
6m6x16 DIN 7 2x
6m6x24 DIN 7 1x
Slot nuts
HMBN-5-M5 4x 1x
Socket head screws
M5x16 DIN 912 3x 3x 2x 2x
Central supports
MUP-18/25 2x
MUC-25 1x
MUC-40 1x
M5 M6
5.8 10Tightening torques in Nm
D
A
B
Threads
G
Mounting attachments not included in scope of delivery
Mounting attachments included with attachment components
539 656
HMVM-RP/FP-DL25/40
E
C
Linear drives ..-40-..Linear drives ..-25-..
Mounting attachments included in scope of delivery
