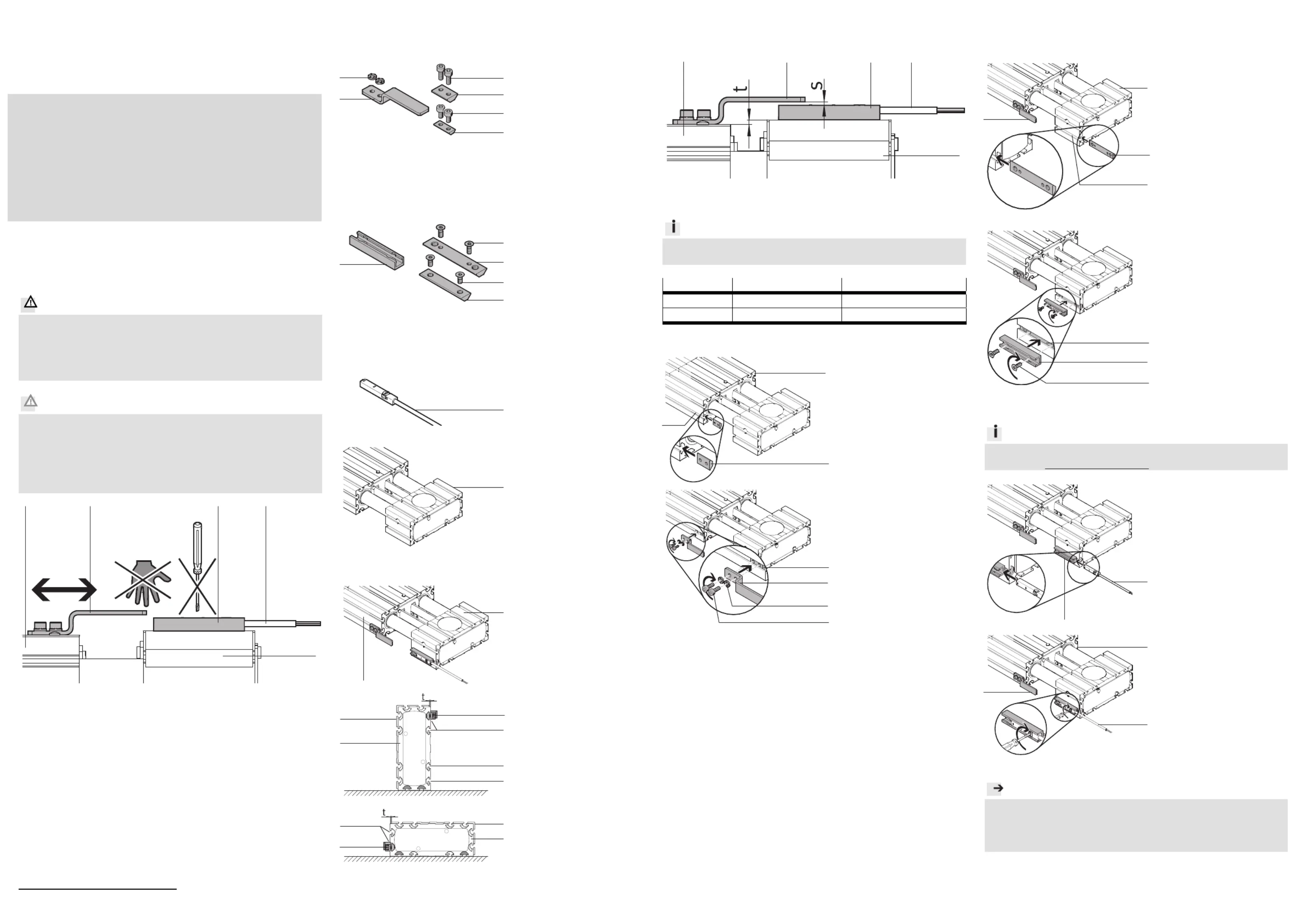

Montageanleitung (de)

753 381 / 2010-10a

†‡

Sensorhalter/Schaltfahne

EAPM-L4-S…

Festo SE & Co. KG

Postfach

D-73726 Esslingen

++49/(0)711/347-0

www.festo.com

Bestimmungsgemäß dienen die Bausätze EAPM-L4-S… (Sensorhalter und

Schaltfahne) zum Befestigen und Betreiben von induktiven Näherungsschal-

tern an der Zahnriemenachse ELGR/ELGG oder Führungsachse ELFR.

Warnung

Verletzungsgefahr durch unkontrollierte Bewegungen der Achse.

Vor der Montage bzw. Demontage:

•Stellen Sie sicher, dass der Motor in stromlosem Zustand ist.

•Beachten Sie die Sicherheitshinweise in den Bedienungsanleitungen von

Motor und Achse.

Vorsicht

Quetsch- bzw. Abschergefahr durch das Verfahren der überstehenden

Schaltfahne 1 über den Sensorhalter 7.

•Stellen Sie sicher, dass:

–niemand in den Gefahrenbereich hineingreift, durch geeignete Schutz-

maßnahmen.

–sich keine Fremdgegenstände im Gefahrenbereich befinden.

13628d_15

1)

1)

Alle Montagehinweise zum Lagerdeckel (A) gelten auch für die Mittenstütze der ELGG.

1.Teilelisten

1a.Schaltfahne EAPM-L4-SLS

13628d_1

1Schaltfahne (1x)

EAPM-L4-SLS

2Scheibe (2x)

3Schraube

(2x)

M3x8

4Nutenstein (1x)

5Schraube

(2x)

M3x6

6Nutenstein (1x)

1b.Sensorhalter EAPM-L4-SHS

13628d_2

7Sensorhalter (1x)

EAPM-L4-SHS

8Schraube (2x)

M3x8

9Nutenstein (1x)

aJSchraube

(2x)

M3x6

aANutenstein (1x)

Nicht im Lieferumfang:

13628d_12

aBNäherungsschalter

13628d_13

aCZahnriemenachse

ELGR/ELGG oder

Führungsachse

ELFR

2.Montagehinweise

13628d_9

•Beachten Sie, dass der La-

gerdeckel (A)

1)

an zwei Sei-

ten einen Überstand (t) ge-

genüber dem Schlitten (B)

hat.

13628d_10

•Montieren Sie den Sensor-

halter 7 und die Schalt-

fahne 1 nur in einer der Nu-

ten (C)/(D), da sonst der Nä-

herungsschalter aB nicht

schaltet.

13628d_14

Die Einstellung

des Schaltabstandes (s) ist nicht erforderlich.

13628d_11

3.Montage

Info

•Wählen Sie je nach Baugröße der Achse die passenden Nutensteine aC

und zugehörigen Schrauben für Schaltfahne 1 und Sensorhalter 7.

EAPM-L4-EL...-35 aCaCEL…-45/-55

SLS 15 + 63 + 4

SHS 7aJ + aA 8 + 9

3a.Schaltf

ahne EAPM-L4-SLS

13628d_3

•Schieben Sie den Nuten-

stein 46/ je nach Bedarf in

eine der zulässigen Nu-

ten (C)/(D) am Schlitten (B).

13628d_4

•Befestigen Sie die Schaltfah-

ne 1 mit den Schrauben

35/ und den Scheiben 2

am Nutenstein 46/.

•Halten Sie das zulässige An-

ziehdrehmoment ein.

3b.Sensorhalter EAPM-L4-SHS

13628d_5

•Schieben Sie den Nuten-

stein 9/aA vollständig in die

gegenüberliegende Nut(D)

der Schaltfahne am Lager-1

deckel (A)

1)

.

13628d_6

•Befestigen Sie den Sensor-

halter 7 mit den Schrau-

ben 8/aJ am Nuten-

stein 9/aA.

•Halten Sie das zulässige An-

ziehdrehmoment ein.

3c.Näherungsschalter

Info

•Wählen Sie die zulässigen induktiven Näherungsschalter aB aus unserem

Katalog www.festo.com/catalogue.

13628d_7

•Schieben Sie den Nä-

herungsschalter aB in die

Nut des Sensorhalters 7.

13628d_8

•Befestigen Sie den Nä-

herungsschalter aB gemäß

seiner Bedienungsanleitung.

•Schieben Sie den Schlit-

ten (B) in die Endlage.

•Positionieren Sie die Schalt-

fahne 1 so, dass der Nä-

herungsschalter aB sicher

schaltet.

Hinweis

Um Funktionsstörungen zu vermeiden:

•Verhindern Sie eine Fremdbeeinflussung im Nahbereich der Näherungs-

schalter durch andere magnetische oder ferritische Teile als die Schalt-

fahne 1.

2

1

4

3

5

6

7

8

9

aJ

aA

4

/

6

1

4

/

6

7

9

/

aA

aB

aB

aC

aB

1,2 Nm _ 20%

1,2 Nm _ 20%

9

/

aA

A

A

C

C

C

D

B

D

B

2

8

/

aJ

7

3

/

5

1

B

A

1

/

7

/

aB

D

1

/

7

/

aB

B

A

B

1

Schlitten (B) Lagerdeckel (A)

1)

1

7

aB

7

1

B

A

Lagerdeckel (A)

1)

Schlitten (B)

aB

B

A
