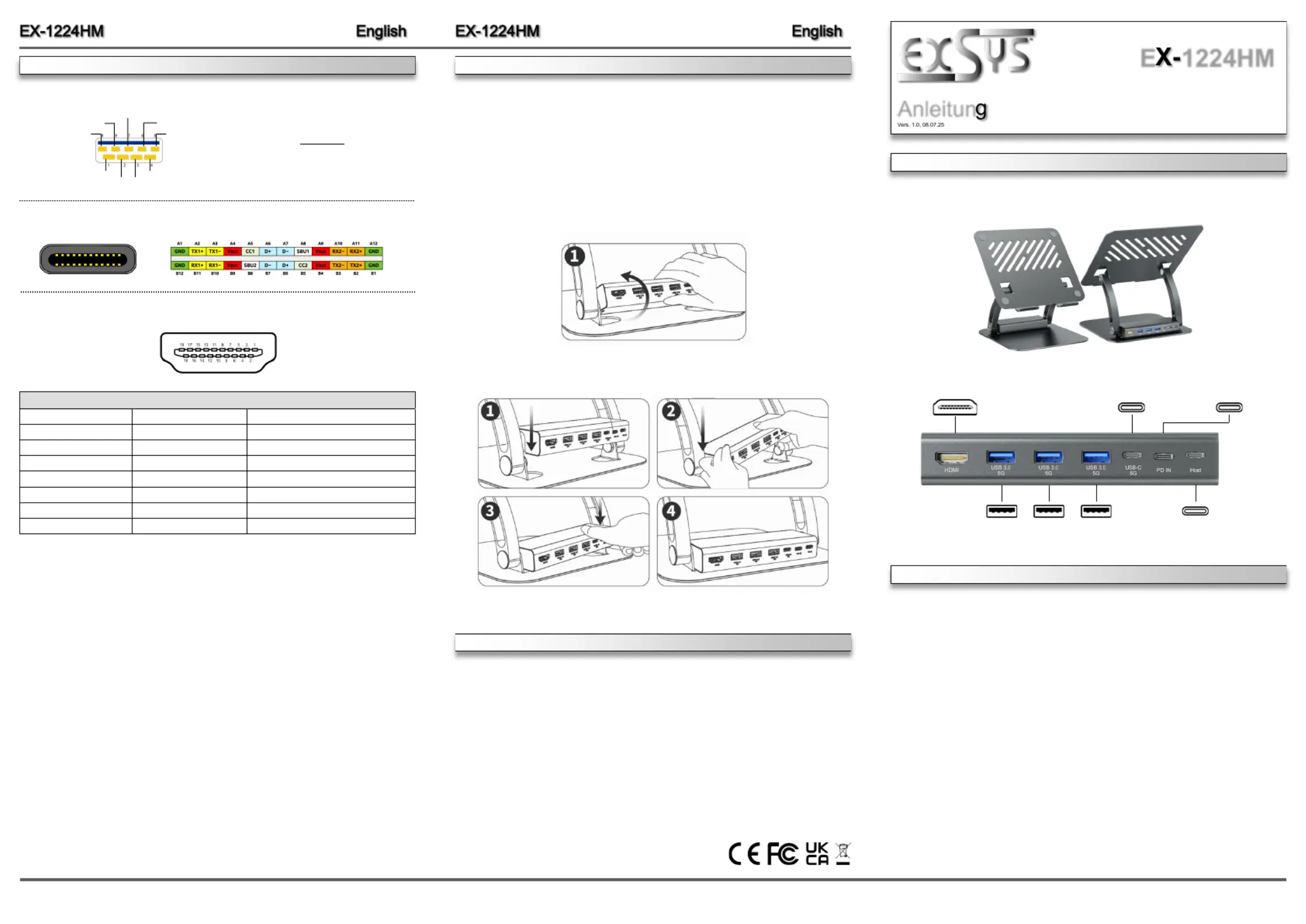

Der EX1224HM ist ein LaptopStänder mit abnehmbarer 7---in--1 USBC Dockingstation, welche

Ihnen den LaptopBildschirm durch die verstellbare Höhe und den verstellbaren Winkel auf eine -

angenehme Arbeitshöhe bringt. Die vielseiteigen Anschlussmöglichkeiten ermöglichen den

Anschluss für alle Ihre Peripheriegeräte. USBC Power Delivery (PD) ermöglicht es, das beste--

hende LaptopNetzteil direkt an den EX1224HM anzuschließen. Durch die angebrachten --

Gumminoppen auf der Oberfläche des Ständers ist ein perfekter halt des Laptops garantiert.

Kompatibilität:USB 1.1, 2.0, 3.2 Gen 1 / TCP/IP 10/100/1000

Betriebssysteme:Windows 98 / 2000 / XP / Vista / 7 / 8.x / 10 / 11 / Server 20xx / Linux /

Mac OS

Anschlüsse:2x USB 3.2 Gen 1 CBuchse (Downstream & Upstream), 1x USBC PD --

- IN (bis 100W), 3x USB 3.2 Gen 1 ABuchse (Downstream),

1x HDMI 4K@60Hz

Lieferumfang:1224HM, USB CC Hostkabel (0,5m), Anleitung EX--

1

BESCHREIBUNG & TECHNISCHE DATEN

AUFBAU

Anleitun

E1224HM

Switzerland:

EXSYS Vertriebs GmbH

Dübendorfstrasse 17

8602 Wangen

www.exsys.ch

Germany:

EXSYS Vertriebs GmbH

Industriestrasse 8

61449 Steinbach

www.exsys.de

Italy:

EXSYS Italia Srl

Via Belvedere, 45/B

I22100 Como -

www.exsys.it

USB 3.2 Gen 1 CPort-

HDMI

USB 3.2 Gen 1 APortUSB 3.2 Gen 1 CPort (HOST)- -

USBC PD IN (100W)-

HARDWAREINSTALLATION

Because there are large differences between Laptops, Notebooks etc., we can give you only a

general installation guide for the EX1224HM. Please refer your computers reference manual -’

whenever in doubt.

1.-- Connect the supplied USB 3.2 Gen 1 cable to the USB CPort of the EX1224HM.

2.Now connect the other end of the supplied USB 3.2 Gen 1 cable to a USB CPort on your -

Laptop/Notebook.

3.You can now connect the various end devices to the EX-1224HM.

If you want to remove the 71 docking station, you can remove it from the EX1224HM as -in--

follows:

CLEANING

For cleaning please use only a dry fluff less cloth and remove the dirt with gently pressure. In

the area of the connectors please make sure that no fibres from the cloth remain in the connect-

ors. Attention! Never use a moist or wet cloth for cleaning!

CONNECTORS

USB 3.2 Gen 1 CPort:-

Attention!

Never plug in with force or

in wrong direction.

USB 3.2 Gen 1 APort:-

StdB_SSTX -

StdB_SSTX+

GND_DR

VCC

StdB_SSTX +

StdB_SSTX -

D+

D-

GND

If you want to reattach the 71 docking station to the EX1224HM, proceed as follows:-in--

HDMI Port

PinSignalPinSignalPinSignal

1TMDS Data2+8TMDS Data0 ShieldSCL 15

2TMDS Data2 Shield9TMDS Data0SDA - 16

3TMDS Data2TMDS Clock+DDC/CEC/HECGround- 10 17 -

4TMDS Data1+TMDS Clock Shield+5V (max. 50mA) 11 18

5TMDS Data1 ShieldTMDS ClockHotPlugRecognition, HEC Data+ 12 - 19 --

6TMDS Data1CEC- 13

7TMDS Data0+Reserved 14

HDMI Port:
