65

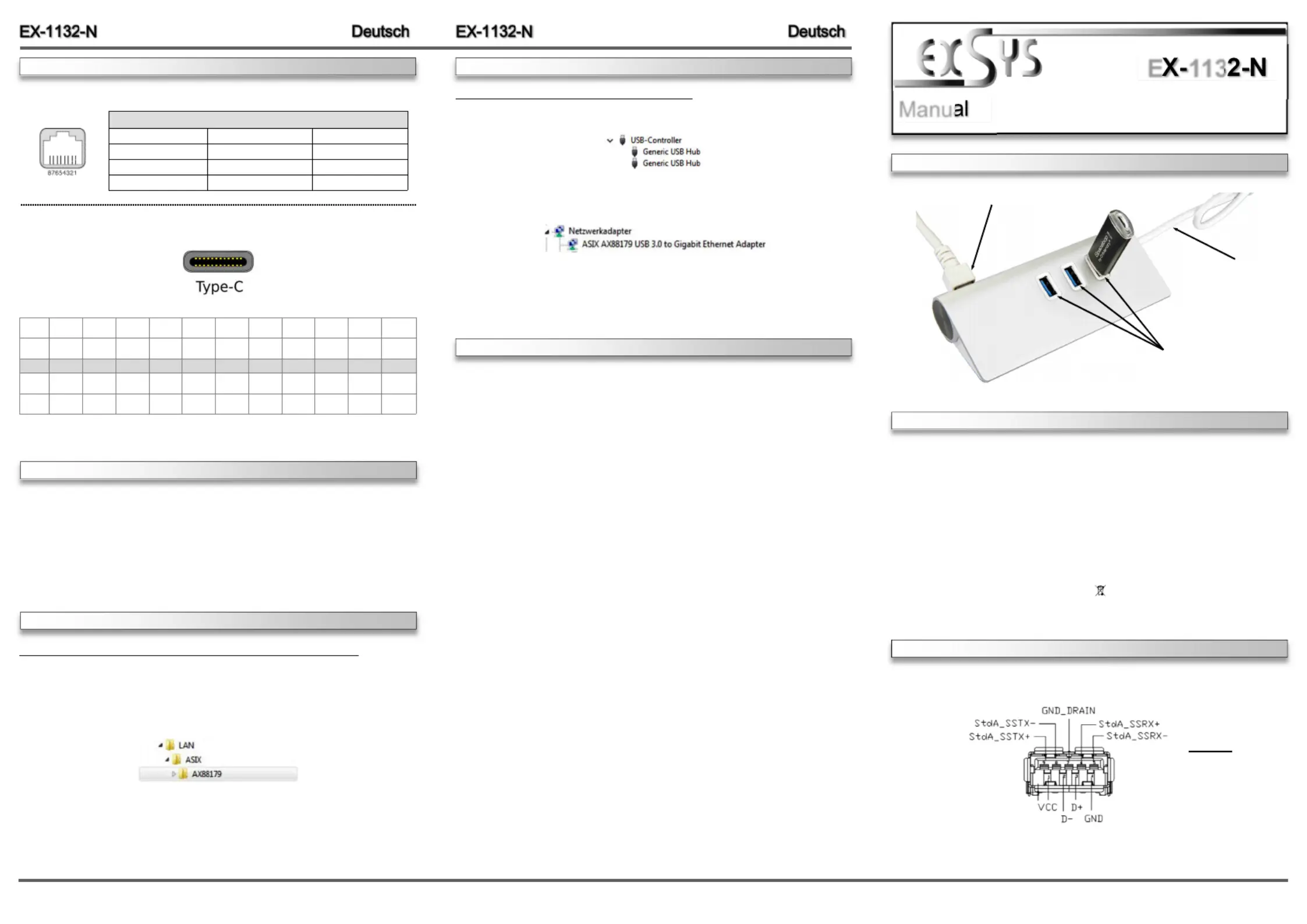

Die EX1132N ist mit drei USB 3.1 (Gen1) Ports für Endgeräte und einem RJ45 Port ausgestat---

tet. Der RJ45 Port an der EX1132N ermöglicht Ihnen, Ihren Desktop PC oder Ihr Notebook in --

ein 10/100/1000Mbps Netzwerk einzubinden oder ein Netzwerkfähiges Endgerät anzuschlie-

ßen. Er unterstützt alle USB Anschlüsse von 2.0 bis 3.1. Der serielle USB 3.1 (Gen1) Bus wird

optimal durch die Leistung des schnellen Chipset unterstützt. Die EX1132N gewährleistet so --

eine sichere Datenübertragung und exzellente Performance von bis zu 5Gbit pro Sekunde! Der

RJ45 Anschluss wird durch einen ASIX Chipset unterstützt. Er unterstützt den Bus Powered

Modus. Es ist nicht möglich die I/O Adressen und Interrupts manuell einzustellen, da die Ein-

stellungen vom System (BIOS) und beim installieren des Betriebssystems automatisch vorge-

nommen werden.

Kompatibilität:USB 2.0, 3.0 & 3.1 / TCP/IP 10/100/1000

Betriebssysteme:Windows XP/ Vista/ 7/ 8.x/ 10/ Server 20xx/ Mac OS/ Linux

Anschlüsse:3x USB 3.1 (Gen1) A-Buchse, 1x RJ45 Gigabit Ethernet Anschluss

Lieferumfang:EX1132N, Treiber CD, Anleitung, USBC auf USBA Adapter----

Zertifikate:

CE

CE

CE

CECE

/ FCC / RoHS / WEEE DE97424562 / WHQL

Because there are large differences between PC’s, we can give you only a general installation

guide for the EX1132N. Please refer your computer’s reference manual whenever in doubt.--

1.Connect the EX1132N to the USB CPort at your PC. ---

2.Now you can connect a network cable or a network device at the EX1132--N and also three

USB devices at the USB 3.1 (Gen1) ports.

1

ANSCHLÜSSE

BESCHREIBUNG & TECHNISCHE DATEN

AUFBAU

Anleitun

Vers. 1.0 / 26.09.16

E113N

Achtung!

Stecker niemals

umgekehrt oder mit

Gewalt einstecken.

USB 3.1 (Gen1) ABuchse:-

Anschlusskabel für den PC

RJ45 Anschluss

USB 13: -

3 x externe USB 3.1 (Gen1)

ABuchse für Endgeräte-

For cleaning please use only a dry fluff less cloth and remove the dirt with gently pressure. In

the area of the connectors please make sure that no fibres from the cloth remain in the connect-

ors. Attention! Never use a moist or wet cloth for cleaning!

CLEANING

HARDWAREINSTALLATION

DRIVER INSTALLATION

RJ45 Port:

PinSignalPinSignalPinSignal

1BI_DA+4BI_DC+7BI_DD+

2BI_DA5BI_DC8BI_DD- - -

3BI_DB+6BI_DB -

RJ45 Port

CONNECTORS

USB 3.1 (Gen1) CPlug:-

A12A11A10A9A8A7A6A5A4A3

GNDRX2+RX2VBUSSBU1DD+CC1VBUSTX1 - - -

GNDTX2+TX2VBUSCC2D+DSBU2VBUSRX1 - - -

B1B2B3B4B5B6B7B8B9B10

A2

TX1+

RX1+

B11

A1

GND

GND

B12

Windows XP/ Vista/ 7/ 8.x/ 10/ Server 20xx/ Mac OS/ Linux

After the hardware installation Windows will recognize the device automatically and install the

USB 3.1 (Gen1) connections. For the network port it doesn‘t need a manual driver installation. If

the EX1132N network connection is not automatically installed, now follow the next steps. --

Please insert the Driver CD into your CDRom drive (e.g. Drive D:) and open the folder for your -

operating system which is in the folder (see picture).„AX88179“

Now start the file which is in the „AX88179“ folder. Follow the installation instructions „setup“

and complete the installation.

CHECK INSTALLED DRIVER

Open the >Device manager<. Now you should see at „USBController-“the following new entry's:

Further you should see at „Ethernet Adapter“ the following new entry:

If you see this or a similar information the device is installed correctly.

DRIVER INSTALLATION
