Pagina 1/14

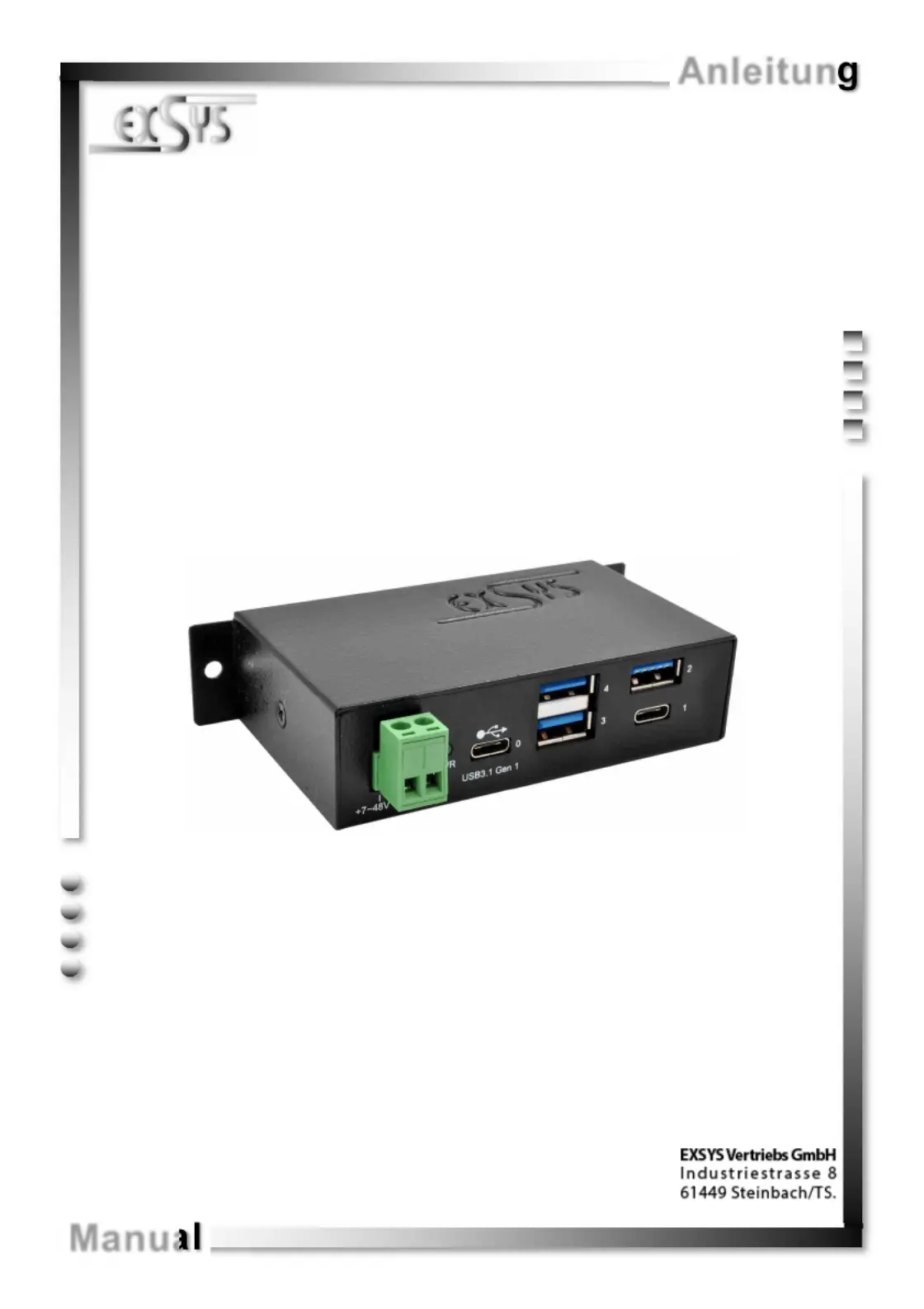

Anleitun

Vers. 1.1 / 19.09.18

Manua

4 Port USB 3.1 (Gen1) Metal HUB with

15KV ESD Surge Protection

EX 1195HMS-

4 Port USB 3.1 (Gen1) Metall HUB mit

15KV ESD Überspannungsschutz

- EX 1195HMS

1. Beschreibung ·· · · ·· · · ·· ·· ·· ·· ·· ·· ·· ·· ···· ···· ···· ···· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· 3

2. Lieferumfang ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· 3

3. Aufbau, Anschlüsse & Jumper Einstellungen ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· · 4 5-

·························· ·········································· ·································· 3.1 Aufbau 4

3.2 Anschlüsse ······················································ ········································ 4 5-

3.3 Jumper Einstellungen ····················· ·········································· ··················· 5

4. Hardware Installation ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· 6

5. Treiber Installation ···· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· · 7

6. Reinigung 7 ··· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·

7. Technische Daten ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· 8

8. Technische Zeichnung ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· 8

1. Description ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· · 9

2. Extent of Delivery ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· 9

3. Layout, Connections & Jumper Settings ··· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· 10 11-

····················· ········································· ······································· 3.1 Layout 10

·························· ········································· ····················· 3.2 Connections 10- 11

3.3 Jumper Settings ································································ ························ 11

4. Hardware Installation ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· · 12

5. Driver Installation ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· 13

6. Cleaning · ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· 13

7. Technical Information ···· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· 14

8. Technical Drawing ···· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· ·· 14

Inhaltsverzeichnis

Index

EX 1195HMS Deutsch-

Der EX-1195HMS ist ein USB 3.1 (Gen1) Metall HUB für bis zu 4 Endgeräte. Der Hub ist

mit 3 USB-A Buchsen und 1 USB C Buchse für Endgeräte und 1 USB C Buchse für den - -

Anschluss an den PC ausgestattet. Er unterstützt alle USB Anschlüsse von 1.1 bis 3.1.

Durch die Stromversorgung über den Terminal Block können an jedem Port 900mA zur

Verfügung gestellt werden. Der USB 3.1 Bus unterstützt optimal die Leistung des schnel-

len Genesys Chipsatz. Der EX-1195HMS gewährleistet so eine sichere Datenübertragung

und exzellente Performance von bis zu 5Gbit/s. Er unterstützt den Self Powered und Bus

Powered Modus. Zusätzlich ist der EX 1195HMS mit einem 15KV ESD Überspannungs--

schutz ausgestattet. Der EX-1195HMS unterstützt die Norm IP30. Im Lieferumfang ist das

DIN-Rail Kit für die Installation auf einer Tragschiene enthalten. Das DIN Rail Kit wird mit -

zwei Schrauben auf der Rückseite festgeschraubt.

Merkmale:

• Kompatibel zu USB 1.1, 2.0, 3.0 & 3.1

• Bis zu 5Gbit/s

• Es werden alle Betriebssysteme unterstützt

• 15KV ESD Überspannungsschutz

• Zertifiziert für

Bevor Sie den EX 1195HMS an Ihren PC anschließen, überprüfen Sie bitte zuerst den -

Inhalt der Lieferung:

• EX 1195HMS-

• USB 3.1 (Gen1) Kabel

• DIN Rail Kit (EX 6096)- -

• Anleitung

1. Beschreibung

2. Lieferumfang

Product specificaties

Merk:	EXSYS
Categorie:	USB Hub
Model:	EX-1195HMS
Kleur van het product:	Zwart
Gewicht:	400 g
Breedte:	114.5 mm
Diepte:	57.3 mm
Hoogte:	26.3 mm
Gebruikershandleiding:	Ja
Materiaal behuizing:	Metaal
LED-indicatoren:	Stroom
Meegeleverde kabels:	USB
Ondersteunt Windows:	Ja
Temperatuur bij opslag:	-20 - 85 °C
Aantal poorten USB 3.2 Gen 1 (3.1 Gen 1) Type A:	3
Ondersteunt Mac-besturingssysteem:	Ja
Aantal poortenUSB 3.2 Gen 1 (3.1 Gen 1) Type C:	2
Ondersteunt Linux:	Ja
Bedrijfstemperatuur, bereik:	32 - 131 °F
Hostinterface:	USB 3.2 Gen 1 (3.1 Gen 1) Type-C
Overdrachtssnelheid:	5000 Mbit/s
Bedrijfstemperatuur (T-T):	0 - 55 °C
Relatieve vochtigheid in bedrijf (V-V):	5 - 95 procent
Aantal poorten:	4
Spanningsbeveiliging:	Ja
Hub-interfaces:	USB 3.2 Gen 1 (3.1 Gen 1) Type-A, USB 3.2 Gen 1 (3.1 Gen 1) Type-C
