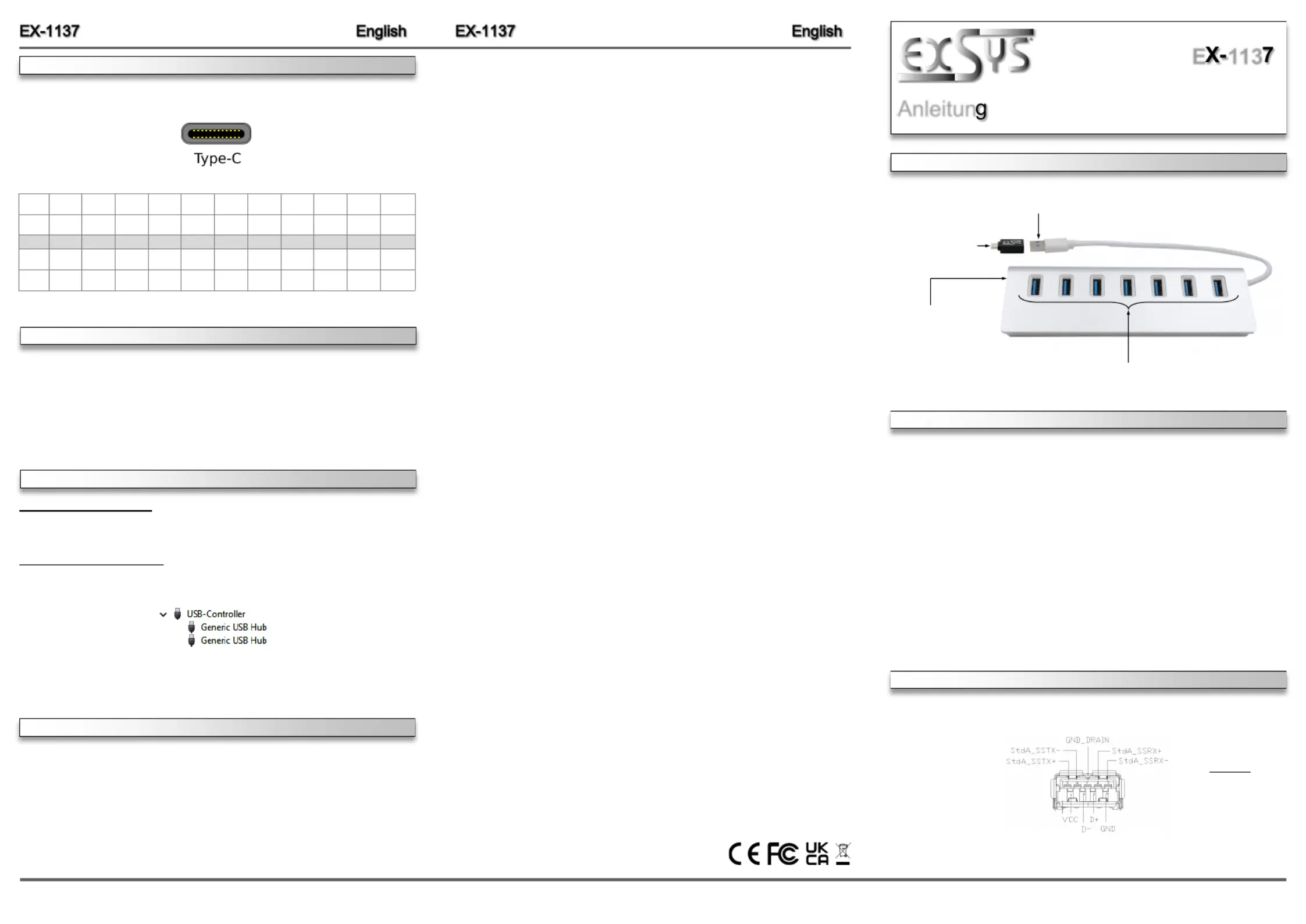

Pagina 1/2

Der EX 1137 USB 3.2 Gen 1 Hub in einem eleganten Plastikgehäuse stellt Ihnen sieben USB -

3.2 Gen 1 Anschlüsse bereit für die Verbindung sieben USB Endgeräte. Des Hub unterstützt

alle USB Anschlüsse von 1.1 bis 3.2. Über eine externe Stromversorgung, welche mittels eines -

optionalem Netzteils bereitgestellt wird, können an jedem Port 900 mA zur Verfügung gestellt

werden. Die Leistung des schnellen Chipset optimiert die Funktionalität des USB 3.2 Gen 1

Bus. Der EX 1137 gewährleistet eine sichere Datenübertragung sowie eine exzellente Perfor--

mance von bis zu 5Gbit/s. Er unterstützt sowohl den Self Powered als auch den Bus Powered - -

Modus. Der Lieferumfang umfasst zudem einen Adapter von A Buchse auf C Stecker (EX- - -

47990). Optional ist das Netzteil EX 6993 erhältlich.-

Kompatibilität: USB 1.1, 2.0 & 3.2

Betriebssysteme: Alle Betriebssysteme

Anschlüsse: 7x USB 3.2 Gen 1 A Buchse, 1x 5V DC - -Buchse

Lieferumfang: 1137, Anleitung, USB Kable 22cm (befestigt), EX-

- - -USB A Buchse auf USB C Stecker Adapter (EX 47990)

ANSCHLÜSSE

BESCHREIBUNG & TECHNISCHE DATEN

AUFBAU

7x USB 3.2 Gen 1 A Buchsen für Endgeräte-

Achtung!

Stecker niemals

umgekehrt oder mit

Gewalt einstecken.

USB 3.2 Gen 1 A Buchse:-

USB 3.2 Gen 1 A Stecker für den Anschluss an den PC-

Adapter USB-A

zu USB C Stecker-

5V DC Buchse-

(wenn benötigt)

To clean the device, please only use a dry, lint free cloth and remove the dirt with light pressure. -

Please ensure that no fibers of the cloth are left in the socket in the area of the connections.

Never use a damp or wet cloth for cleaning.

CLEANING

HARDWARE INSTALLATION

Because there are large differences between PC s, we can give you only a general installation ’

guide for the EX 1137. Please refer your computer s reference manual whenever in doubt.-’

1. - - -Connect the EX 1137 to a USB A Port or to a USB C Port on your PC by using the adapter

included in the scope of delivery.

2. - - -Now connect the optional EX 6993 power supply to the 5V DC Connector of the EX 1137.

All Operating Systems

Once the hardware installation is complete, the operating system automatically recognizes the

EX- 1137 and install it.

CHECK INSTALLED DRIVER

Open the >Device manager< USB Controller. Now you should see at „-“ the following new

entry s:’

If you see this or a similar information the device is installed correctly.

DRIVER INSTALLATION

CONNECTORS

USB 3.2 Gen 1 C Plug:-

A12 A11 A10 A9 A8 A7 A6 A5 A4 A3 A2 A1

GND RX2+ RX2 VBUS SBU1 D VBUS TX1 TX1+ GND - - D+ CC1 -

GND TX2+ TX2 VBUS D SBU2 VBUS RX1 RX1+ GND - CC2 D+ - -

B1 B2 B3 B4 B5 B6 B7 B8 B9 B10 B11 B12

Anleitun

E 113

Vers. 1.4 / 07.05.25

Switzerland:

EXSYS Vertriebs GmbH

Dübendorfstrasse 17

8602 Wangen

www.exsys.ch

Germany:

EXSYS Vertriebs GmbH

Industriestrasse 8

61449 Steinbach

www.exsys.de

Italy:

EXSYS Italia Srl

Via Belvedere, 45/B

I 22100 Como -

www.exsys.it

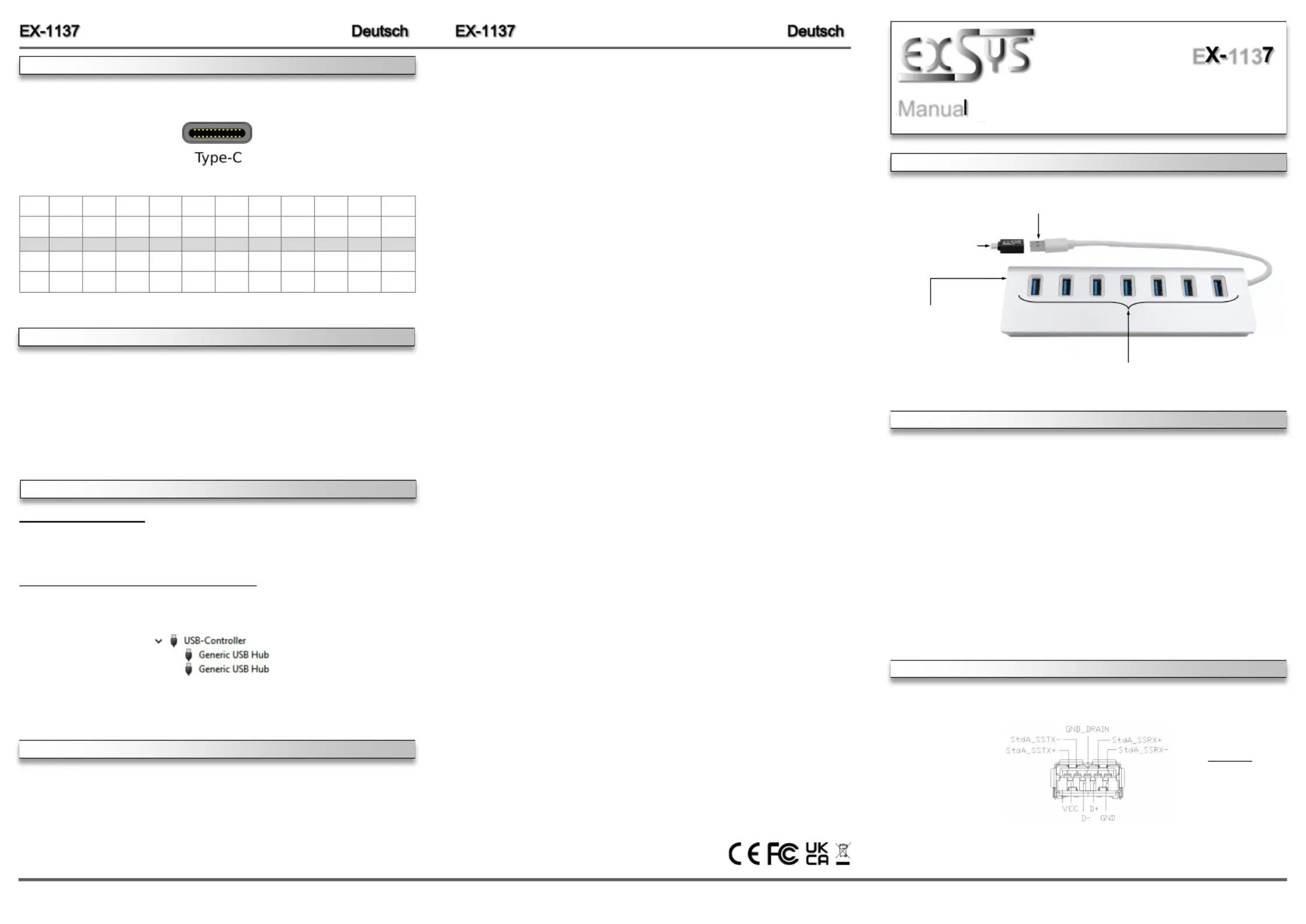

2 3

Zur Reinigung des Gerätes verwenden Sie bitte ausschließlich ein trockenes, nicht faserndes

Tuch und entfernen Sie die Verschmutzung mit leichtem Druck. Bitte achten Sie im Bereich der

Anschlüsse darauf, dass keine Fasern des Tuchs in der Buchse hinterlassen werden. Verwen-

den Sie zur Reinigung bitte in keinem Fall ein feuchtes oder nasses Tuch.

REINIGUNG

HARDWARE INSTALLATION

Beachten Sie bitte die folgenden Installationshinweise. Da es große Unterschiede zwischen

PC‘s gibt, können wir Ihnen nur eine generelle Anleitung zum Anschluss des EX 1137 geben. -

Bei Unklarheiten halten Sie sich bitte an die Bedienungsanleitung Ihres Computersystems.

1. Verbinden Sie den EX 1137 mit einer USB A Buchse oder mit dem im Lieferumgang - -

enthaltenem Adapter mit einer USB C Buchse an Ihrem PC.-

2. - - - Schließen Sie nun das optionale Netzteil EX 6993 an die 5V DC Buche des EC 1137 an.

Alle Betriebssysteme

Nach Abschluss der Hardware Installation erkannt das Betriebssystem den EX 1137 automa--

tisch und installiert diesen.

ÜBERPRÜFEN DES INSTALLIERTEN TREIBER

Öffnen Sie den >Geräte-Manager<. Jetzt müssten Sie unter „USB-Controller“ folgende Einträge

sehen:

Sind diese oder ähnliche Einträge vorhanden, ist der EX 1137 richtig installiert.-

TREIBER INSTALLATION

LAYOUT

ANSCHLÜSSE

USB 3.2 Gen 1 C Stecker:-

A12 A11 A10 A9 A8 A7 A6 A5 A4 A3 A2 A1

GND RX2+ RX2 VBUS SBU1 D VBUS TX1 - - D+ CC1 - TX1+ GND

GND TX2+ TX2 VBUS D SBU2 VBUS RX1 RX1+ GND - CC2 D+ - -

B1 B2 B3 B4 B5 B6 B7 B8 B9 B10 B11 B12

Manua

E 113

Vers. 1.4 / 07.05.25

Schweiz:

EXSYS Vertriebs GmbH

Dübendorfstrasse 17

8602 Wangen

www.exsys.ch

Deutschland:

EXSYS Vertriebs GmbH

Industriestrasse 8

61449 Steinbach

www.exsys.de

Italien:

EXSYS Italia Srl

Via Belvedere, 45/B

I 22100 Como -

www.exsys.it

The EX-1137 USB 3.2 Gen 1 hub in an elegant plastic housing provides you with seven USB

3.2 Gen 1 ports for connecting seven USB end devices. The hub supports all USB ports from

1.1 to 3.2. 900 mA can be supplied to each port via an external power supply, which is provided

by an optional power adapter. The performance of the fast chipset optimizes the functionality of

the USB 3.2 Gen 1 bus. The EX 1137 ensures secure data transfer and excellent performance -

of up to 5Gbit/s. It supports both self powered and bus powered mode. The scope of delivery - -

also includes an adapter from A socket to C plug (EX 47990). The EX 6993 power supply unit is - -

available as an option.

Compatibility: USB 1.1, 2.0 & 3.2

Operating System: All Operating Systems

Connectors: 7x USB 3.2 Gen 1 A -Port, 1x 5V DC-Connector

Scope of delivery: 1137, Manual, USB Cable 22cm (mounted), EX-

- - -USB A Port to USB C Plug Adapter (EX 47990)

CONNECTORS

DESCRIPTION & TECHNICAL INFORMATION

7x USB 3.2 Gen 1 A Port for Devices-

Attention!

Never plug in with

force or in wrong

direction.

USB 3.2 Gen 1 A Buchse:-

USB 3.2 Gen 1 A Plug for connection to the PC-

Adapter USB-A

to USB C Plug-

5V DC Connector-

(if required)

Product specificaties

Merk:	EXSYS
Categorie:	USB Hub
Model:	EX-1137
Kleur van het product:	Wit
Gewicht:	300 g
Breedte:	55 mm
Diepte:	160 mm
Hoogte:	30 mm
Snoerlengte:	0.3 m
Gebruikershandleiding:	Ja
Type stroombron:	USB
Meegeleverde kabels:	USB Type-C
Inclusief AC-adapter:	Ja
Aansluiting voor netstroomadapter:	Ja
Ondersteunt Windows:	Ja
Temperatuur bij opslag:	-20 - 85 °C
Ondersteunt Mac-besturingssysteem:	Ja
Output current:	1 A
Spanning:	5 V
Hostinterface:	USB 3.2 Gen 1 (3.1 Gen 1) Type-A
Overdrachtssnelheid:	5000 Mbit/s
Bedrijfstemperatuur (T-T):	0 - 55 °C
Relatieve vochtigheid in bedrijf (V-V):	5 - 95 procent
Aantal poorten:	7
Hub-interfaces:	USB 2.0, USB 3.2 Gen 1 (3.1 Gen 1) Type-A
