Because there are large differences between PC’s, we can give you only a general installa-

tion guide for the EX1187HMVSWT. Please refer your computer’s reference manual --

whenever in doubt.

1.Mount your hub on the wall or Din Rail if required.

2.Connect the USB cable to the USB BPort of the Hub.-

3.Connect the optional power supply to the Terminal Block of the Hub.

4.--Now connect the other end from the USB cable (APlug) to the USB APort at your

PC.

5. Now you can start your PC.

HARDWARE INSTALLATION

6

5

1

Die EXWT ist ein USB 3.1 (Gen1) HUB für bis zu 7 Endgeräte. Er ist mit 7 -1187HMVS-

Ports für Endgeräte und 1 Port für den Anschluss an den PC ausgestattet. Er unterstützt

alle USB Anschlüsse von 2.0 bis 3.1. Über die externe Stromversorgung per Netzteil

können an jedem Port 900mA zur Verfügung gestellt werden. Der serielle USB 3.1

(Gen1) Bus wird optimal durch die Leistung des schnellen Genesys Chipsatz unter-

stützt. Die EXWT gewährleistet so eine sichere Datenübertragung und -1187HMVS-

exzellente Performance von bis zu 5Gbit pro Sekunde! Die EXWT unter--1187HMVS-

stützt einen Einsatz im Temperaturbereich von 40°C ~ 85°C und eignet sich somit ideal -

zum Einsatz in extrem Temperatur abhängigen Bereichen. Zusätzlich ist die EX-

1187HMVS-WT mit einem USB Power Überspannungsschutz ausgestattet. Er besitzt

zusätzlich verschraubbare USB 3.1 (Gen1) Anschlüsse und unterstützt den Self Powe-

red und Bus Powered Modus. Es ist nicht möglich die I/O Adressen und Interrupts

manuell einzustellen, da die Einstellungen vom System (BIOS) und beim installieren des

Betriebssystems automatisch vorgenommen werden. Im Lieferumfang ist ein DINRAIL -

Kit für die Installation auf eine Trägerschiene enthalten. Das DINRAIL Kit wird mit vier -

Schrauben auf der Rückseite der EX1187HMVS--WT festgeschraubt.

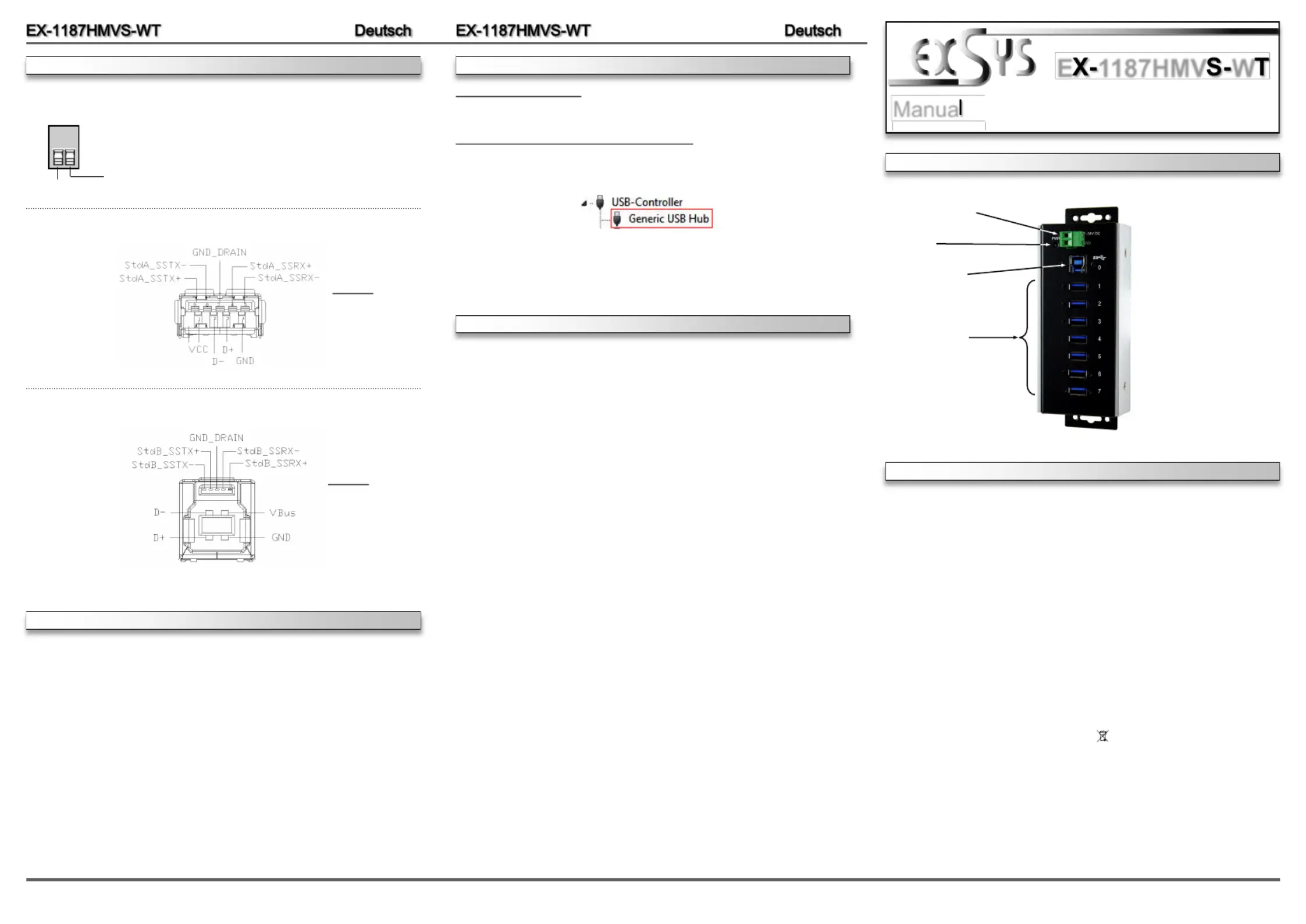

BESCHREIBUNG & TECHNISCHE DATEN

AUFBAU

Kompatibilität:USB 2.0, 3.0 & 3.1

Betriebssysteme:Alle Betriebssysteme

Anschlüsse:7x USB 3.1 (Gen1) ABuchse, 1x USB 3.1 (Gen1) BBuchse, --

-- 1x TBlock 724V

Lieferumfang:WT, Anleitung, USB Kabel (verschraubbar), EX-1187HMVS-

- DINRail Kit

Zertifikate:FCC / RoHS / WEEE

CE

CE

CE

CECE / DE97424562 / WHQL

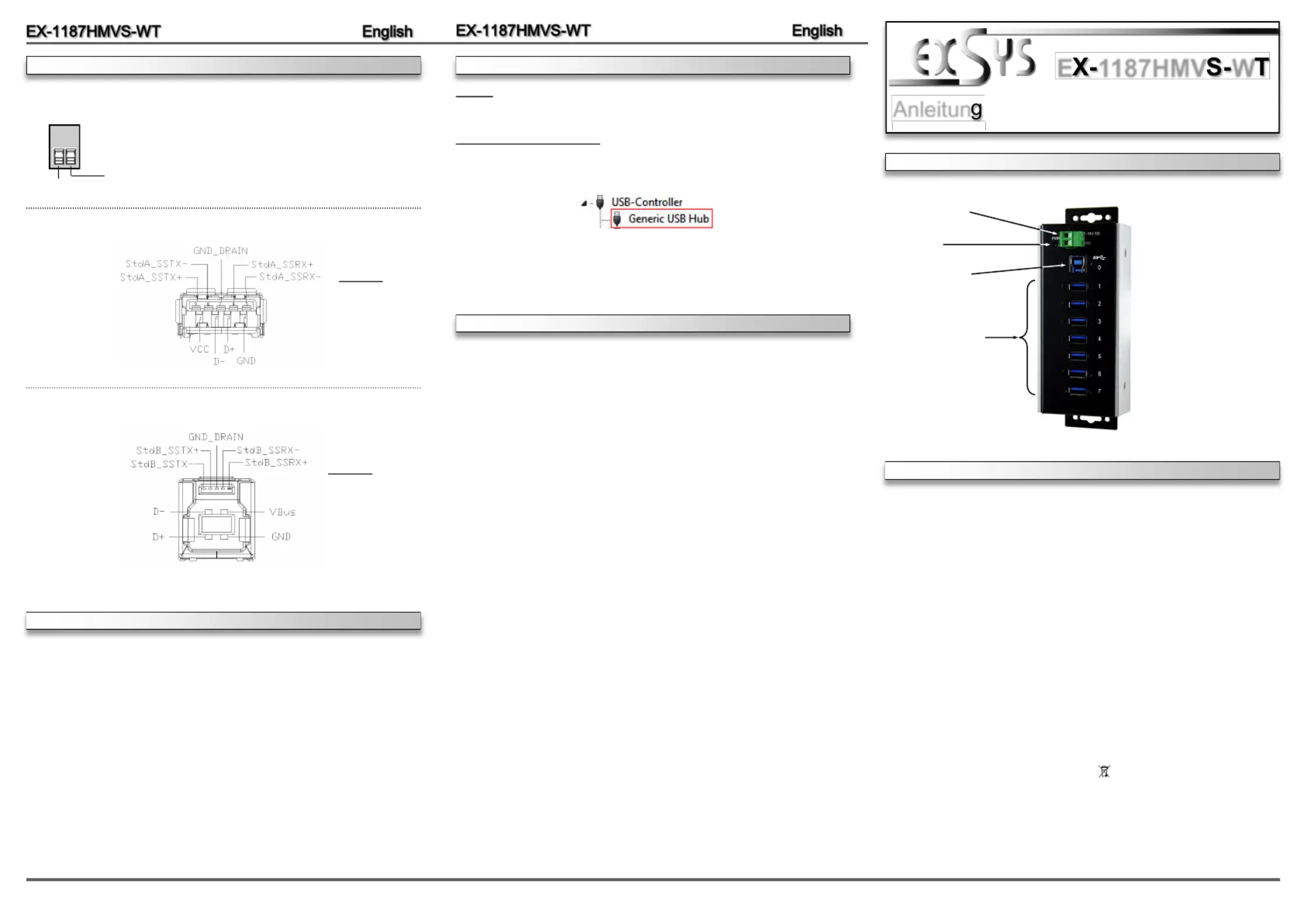

CONNECTORS

ATTENTION!!!

Never connect power to GND it will destroy your Hardware!!!

+7V ~ 24V TBlock:-

+7V ~ 24V

GND (Ground)

Anleitun

Vers. 1.0 / 22.10.15

E1187HMVW

7x USB 3.1 (Gen1)

Downstream ABuchse-

Betriebs LED

724V Terminal -

Block für optionales

externes Netzteil

1x USB 3.1 (Gen1)

Upstream BBuchse-

DRIVER INSTALLATION

All OS

After the hardware installation OS will recognize the device automatically and install its

drivers.

CHECK INSTALLED DRIVER

Open the >Device manager<. Now you should see at „USB-Controller “the following new

entry:

If you see this or a similar information the device is installed correctly.

CLEANING

For cleaning please use only a dry fluff less cloth and remove the dirt with gently pres-

sure. In the area of the connectors please make sure that no fibres from the cloth re-

main in the connectors. Attention! Never use a moist or wet cloth for cleaning!

USB 3.1 (Gen1) APort:-

Attention!

Never plug in with

force or in wrong

direction. Your

devices may be

damaged.

USB 3.1 (Gen1) BPort:-

Attention!

Never plug in with

force or in wrong

direction. Your

devices may be

damaged.
