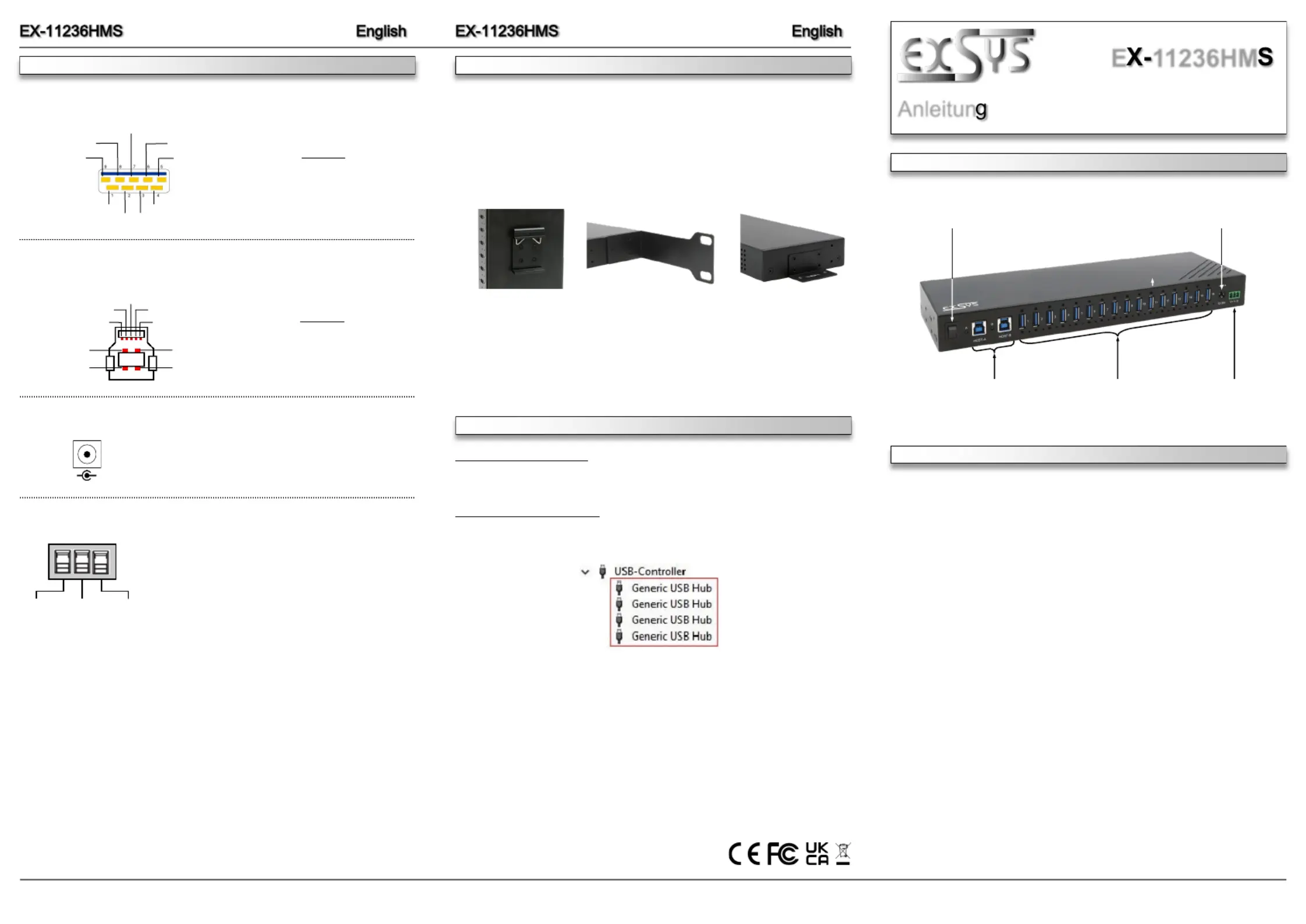

BESCHREIBUNG & TECHNISCHE DATEN

AUFBAU

Kompatibilität:USB 1.1, 2.0 & 3.2

Betriebssysteme:Alle Betriebssysteme

Anschlüsse:16x USB 3.2 Gen 1 ABuchse, 2x USB 3.2 Gen 1 BBuchse, --

--- 1x DCBuchse 1230V, 1x Terminal Block 1230V

Lieferumfang:11236HMS, Netzteil (24V/5A), 2x USB 3.2 Gen 1 Kabel 2 m, EX-

-- DINRail Kit, 19"Rack Bügel, Wandmontagehalterung, Anleitung

Attention!

Never plug in with

force or in wrong

direction.

USB 3.2 Gen 1 B-Port:

HARDWAREINSTALLATION

DRIVER INSTALLATION

Because there are large differences between PCs, we can give you only a general installation

guide for the EX11236HMS. Please refer your computers reference manual whenever in -’

doubt.

1.--Install the EX11236HMS on a DINRail, in a 19" rack or on the wall by using the supplied

mounting brackets.

2.Connect the USB 3.2 Gen 1 cable to one of the Upstream USBPorts at the EX--11236HMS.

4.Now connect the power connector of the supplied power supply to the DC socket of the

hub or connect a compatible DINRail power supply to the terminal block. Then plug the -

mains plug of the power supply unit into a wall socket.

5.- Now connect the other end from the USB 3.2 Gen 1 cable to the USBPort at your PC.

All Operating Systems

After the hardware installation the Operating System will recognize the EX11236HMS -

automatically and install the drivers.

CHECK INSTALLED DRIVER

Open the >Device manager<. Now you should see at „USBController-“the following new entry:

If you see this or a similar information's the hub is installed correctly.

Attention!

Never plug in with

force or in wrong

direction.

USB 3.2 Gen 1 APort:-

CONNECTORS

D+D-

StdB_SSTX+

StdB_SSTX -

StdB_SSTX+

StdB_SSTX -

GND_DRAIN

GNDVCC

Der robuste und industrietaugliche EX11236HMS ist ein USB 3.2 Gen 1 MetallHub für bis zu --

sechzehn Endgeräte, der an der Wand, in einem 19"Rack oder auf einer Hutschiene montiert -

werden kann. Er kann mit zwei HostPCs verbunden werden, die über einen Kippschalter -

ausgewählt werden können und verfügt über sechzehn verschraubbare USBA 3.2 Gen 1 Ports -

für Endgeräte mit einer Performance von bis zu 5 Gbit/s (SuperSpeed USB 5Gbps). Über die

externe Stromversorgung können bei einer Maximalleistung von 120 Watt bis zu 2.4 A pro Port

zur Verfügung gestellt werden. Dies ermöglicht das problemlose Aufladen von iPhone, iPad,

Smartphone und Tablet. Die Stromversorgung erfolgt über das mitgelieferte Steckernetzteil

oder ein optional erhältliches DINRail Netzteil (SelfPower).--

+12V to +30V DCConnector:-

ATTENTION!

Only for use with the power supply included in the

scope of delivery or another compliant power supply!

-

+

+12V to +30V TBlock:-

ATTENTION!

Please pay attention to the correct polarity!

Never connect power to GND as this will destroy your

hardware!

Never connect the power supply to the terminal block

while it is switched on!

+V- VG (Ground)

Switzerland:

EXSYS Vertriebs GmbH

Dübendorfstrasse 17

8602 Wangen

www.exsys.ch

Germany:

EXSYS Vertriebs GmbH

Industriestrasse 8

61449 Steinbach

www.exsys.de

Italy:

EXSYS Italia Srl

Via Belvedere, 45/B

I22100 Como -

www.exsys.it

Anleitun

E11236HM

Vers. 1.0 / 10.04.25

StdB_SST

StdB_SST

D-

GND

StdB_SSTX

GND_DRAIN

StdB_SST

D+

VBus

DINRail Kit-

on the rear side

19" rack bracket

on each side

Wall mounting bracket

on each side

16x USB 3.2 Gen 1

Downstream APort -

2x USB 3.2 Gen 1

Upstream BPort-

12--30V TBlock für

IndustrieNetzteil-

12--30V DCBuchse

für Steckernetzteil

Kippschalter zur Auswahl

des UpstreamPorts-
