Pagina 1/2
MULTILANGUAGE
MANUAL

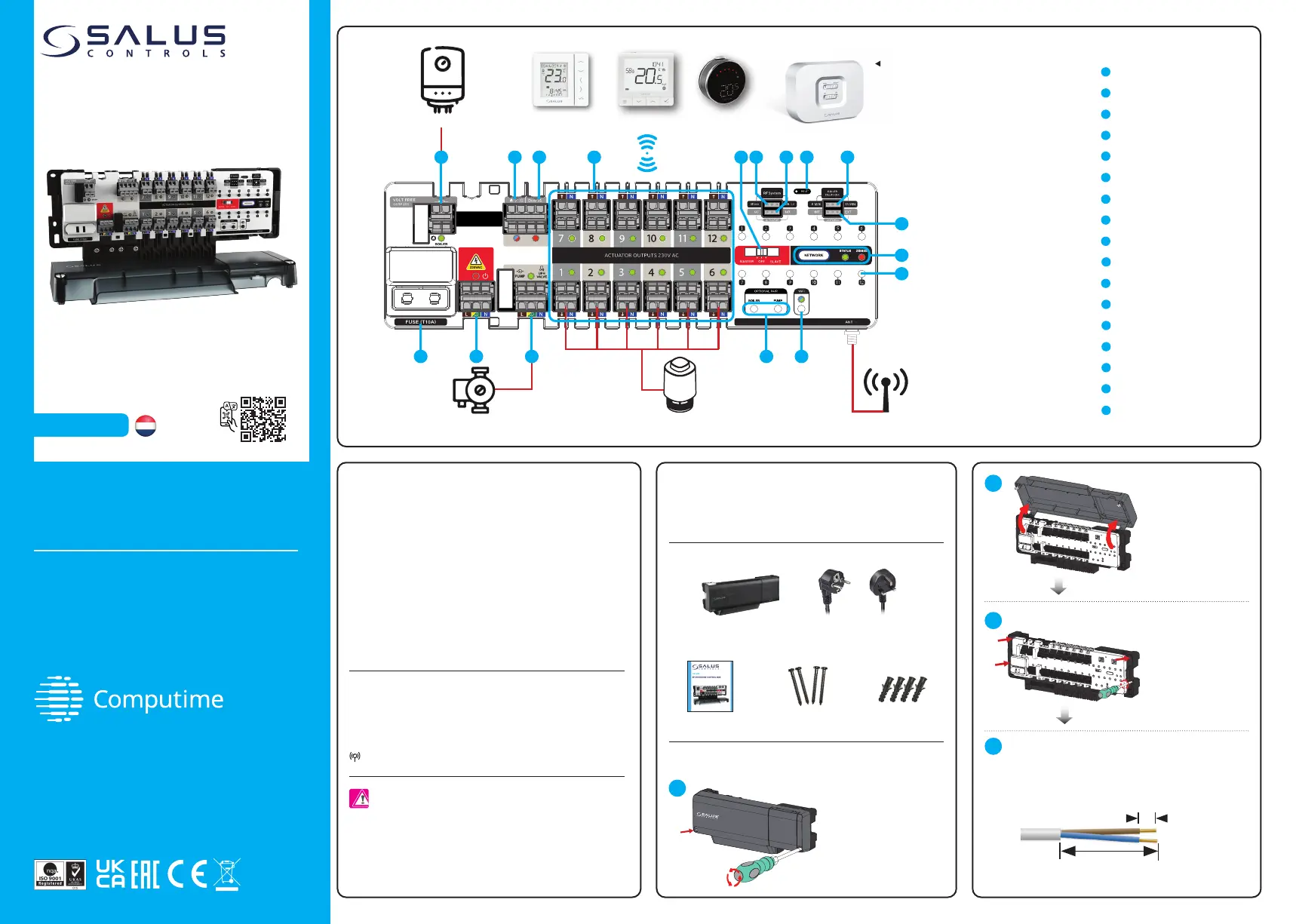

Beschrijving en compatibiliteit van de Regelbalk
De CB12RF is een geavanceerde RF-bedieningsbox die ontworpen is om de
belangrijkste installatie- en functionaliteitsuitdagingen aan te gaan. Dankzij
de compatibiliteit met IT600- en ZigBee 3.0-apparaten is een naadloze
integratie met andere smart home-apparaten en -systemen mogelijk.
De compacte en gestroomlijnde CB12RF is ideaal voor verdelers. Hij
ondersteunt tot 2 actuators per zone, waardoor hij exibel kan worden
aangepast aan diverse verwarmingsvereisten. Extra functies zijn onder
andere aarde aansluiting voor verbeterde veiligheid en meerdere
bedrijfsmodi (Master, Slave of Uit) om compatibiliteit te garanderen met
zowel bestaande iT600-producten als andere ZigBee 3.0-systemen.
Met ingebouwde WiFi voor cloudconnectiviteit en rmware-updates
combineert de CB12RF geavanceerde technologie en gebruiksvriendelijke
functies, waardoor het een krachtige en eciënte oplossing is voor moderne
verwarmingsregeling.
Inleiding
Dit product voldoet aan de essentiële eisen en andere relevante bepalingen
van Richtlijnen 2014/53/EU en 2015/863/EU. De volledige tekst van de
EUconformiteitsverklaring is beschikbaar op het volgende internetadres:
www.saluslegal.com.
2405-2480MHz, <20dBm
Product naleving
Gebruik in overeenstemming met de nationale en EU-voorschriften. Gebruik
het apparaat zoals bedoeld en houd het droog. Product alleen voor gebruik
binnenshuis. De installatie moet worden uitgevoerd door een gekwaliceerd
persoon in overeenstemming met de nationale en EU-voorschriften.
Veiligheidsinformatie
1
Zekering
2
Voeding
3
Pompuitgang
4
Voeding ketel
5
CO Contact verwarmen/koelen
6
Dauwpunt sensor aansluiting
7
Zones bedradingscentrum
8
MASTER - OFF - SLAVE Selectie
9
IT600 - ZigBee 3.0 selectie
10
NC-NO Actuator Selectie
11
Resetknop
12
0 MIN - 15 MIN Ketel vertraging
13
INT - EXT Antenneselectie
14
Netwerkknoppen en LED's
15
Zoneknoppen
16
WiFi-knop en LED
17
Ketel- en pompknoppen
RX10RF & RX30RF ketelontvanger (optioneel)
Extra, draadloze apparaatbesturingsmodule die
bijvoorbeeld kan worden gebruikt als we geen kabel
kunnen gebruiken tussen de CB12RF regelkast en
de ketel.
PMV Recirculation
Pump
External RF AntennaNC / NO Actuators
Quantum RF-thermostaten
iT600
VS RF-thermostaten
iT600
EL600T
ZigBee 3.0
ZigBee
Ketel
CB12RF
1 17 162 3
11
654 7
12
9
10
8
15
14
13
Inhoud doos
CB12RF
(Regelbalk)
OF
EU of UK
Stroomkabel
Installatiehandleiding 4 x Schroeven 4 x Muurankers
Wandmontage
Draai de schroeven los
door ze een kwartslag
linksom te draaien.
A
Verwijder de
bovenkap van het
bedradingscentrum.
*Til het deksel op zoals op
de afbeelding.
B
Gebruik de meegeleverde
schroeven en pluggen o
m de schakelkast aan de
muur te bevestigen.
*De unit kan ook op een DIN-
rail worden geïnstalleerd.
C
Bereid de benodigde kabels voor door ze op geschikte lengte te strippen.
D
10 mm
30-50 mm
CB12RF
RF MEERZONE REGELBALK
SALUS Controls plc,
Units 8-10,
Northeld Business Park,
Forge Way, Parkgate
Rotherham, S60 1SD
United Kingdom
SALUS Controls GmbH,
Dieselstrasse 34,
63165 Mühlheim am Main,
Germany
Quick Guide
UK: tech@salus-tech.com
DE: info@salus-controls.de
NL: support@saluscontrols.nl
FR: technicalsupport@saluscontrols.fr
RO: tehnic@saluscontrols.ro
DK: Support@salus-controls.dk
V03
06/2025
SALUS Controls is lid van de Computime Group
Handhaving van een beleid van voortdurende produc-
tontwikkeling SALUS Controls plc behoudt zich het recht voor
specicaties, ontwerp en materialen van de in deze brochure
vermelde producten zonder voorafgaande kennisgeving te
wijzigen.
www.saluscontrols.com
Dit product is compatibel met een groot aantal apparaten, waaronder
thermostaten, actuators, ontvangers, boilers, pompen, dauwpuntsensoren
en extra CB12RF regelbalk.
CB12RF
(10sec.)
De ZIGBEE LED geeft de reset-status aan door
rood te knipperen.
Om een fabrieksreset uit te voeren, houdt u de knop NETWERK 10
seconden ingedrukt.
Controleer of alle draden goed zijn aangesloten en sluit vervolgens
het aansluitsnoer aan op de 230 V wisselstroomvoeding.

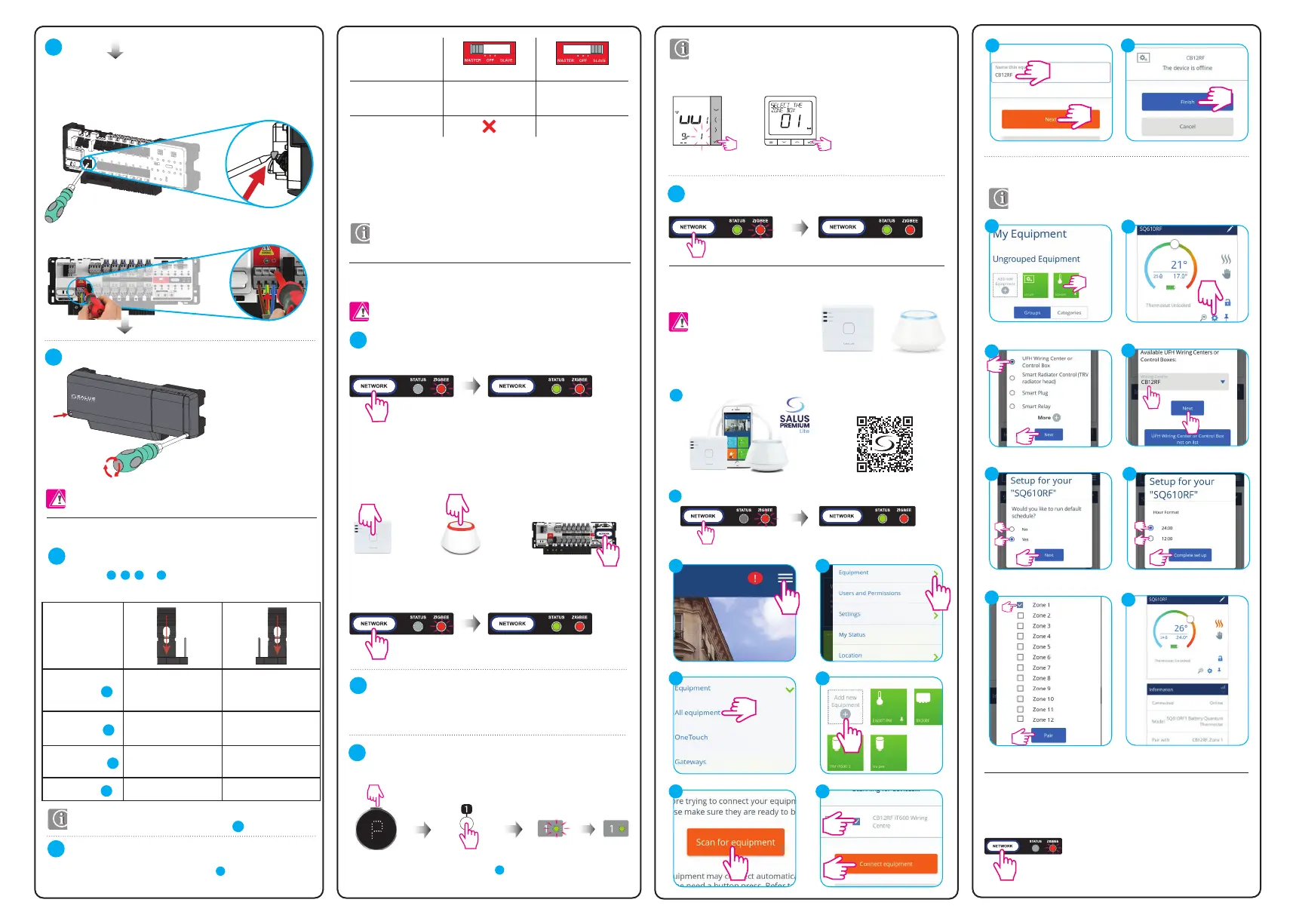

Installatie en conguratie
Conguratie in oine modus
Fabrieksinstellingen
Druk op de insteekklem om het aansluitpunt te openen, steek de kabel
in de daarvoor bestemde gleuf en laat hem dan los om de verbinding te
beveiligen. Herhaal deze procedure voor alle benodigde componenten
en zorg ervoor dat elke kabel op de juiste plaats in de regelkast wordt
gelegd.
Voorbeeld hieronder voor het aansluiten van de
voedingskabel.
Zijaanzicht
Monteer de voorklep
terug door deze een
kwartslag rechtsom te
draaien.
Stel de jumpers
9
,
10
,
12
en
13
in op de gewenste posities op basis van
de vereiste omstandigheden.
3
CB12RF
CB12RF
Netwerk maken
3
Zone selecteren
Aanmelden op een netwerk
Volg de instructies van elke thermostaat om verbinding te maken en naar de
koppelmodus te gaan.
Begin met het openen van het netwerk vanaf de gateway of master Control Box.
UG800
Gateway
UG600
Gateway
MASTER
CB12RF
MASTER CB12RF
Voor Elypso (EL600F) thermostaat - volg de stappen:
Voor iT600 - de selectie kan direct vanaf de thermostaat worden gedaan.
Opmerking: Raadpleeg
indien nodig de beknopte
handleiding van het product
voor meer instructies over
zoneselectie en thermostaat.
Stel de
thermostaatin op
koppelmodus.
Wachten op
zonekoppeling
Houd zonetoets 15 voor
de gewenste zone
15
5
seconden ingedrukt.
Voorbeeld voor
VS10/VS20
Voorbeeld voor
SQ610(RF)
CB12RF
CB12RF
(3sec.)
3
Het netwerk blijft 10 minuten open.
Om meerdere zones te selecteren, herhaal je gewoon het proces
voor elke gewenste zoneknop.
Zet de MASTER-OFF-SLAVE schuifschakelaar
8
op MASTER of SLAVE.
op basis van je behoeften en volg de bijgeleverde tabel.
Houd vervolgens de knop NETWORK 3 seconden ingedrukt op de slave Regelbalk.
CB12RF
CB12RF
(3sec.)
3
Zodra ze zijn aangesloten, branden
de STATUS- en ZIGBEELED's constant.
CB12RF
(5sec.)
3
4
Sluit het netwerk
CB12RF
CB12RF
(3sec.)
SCANNEN VOOR
APP-INSTALLATIE
1
Conguratie in online modus
Regelbalk toevoegen aan smartphone-app (Salus Premium Lite)
3
5
9 10
4
6
2
Om in de Online-modus te
werken, is een gateway met
internetverbinding nodig.
3
CB12RF is klaar om
toegevoegd te worden.
CB12RF
CB12RF
(3sec.)
Thermostaat koppelen met specieke zone
In de Online-modus kunnen alle compatibele thermostaten
gekoppeld worden aan dezelfde regelbalk.
Jumper
IT600-ZigBee 3.0
9
IT600
Voor thermostaten: VS serie,
Quantum serie, HTR serie,
TS600.
ZigBee 3.0
Voor Elypso-thermostaten.
NC-NO Servomotor
10
NC
Bij gebruik van normaal gesloten
actuators
NO
Bij gebruik van normaal open
actuators.
Ketel vertraging UIT
12
0 MIN
Boiler uitschakelvertraging: 0
minuten
15 MIN
Boiler uitschakelvertraging: 15
minuten
INT-EXT Antenne
13
INT
RF-antenne aan boord
EXT
Externe antenne
MASTER geselecteerd
SLAVE geselecteerd
OFFLINE modus
3
(1
st
eenheid)
3
(eenheden: 2
nd
up tot 9
th
)
ONLINE modus
Met SALUS Premium Lite App
3
MASTER: De regelbalk werkt als coördinator en creëert zijn eigen netwerk
waarmee compatibele apparaten verbinding kunnen maken en kunnen
communiceren (oine modus).
SLAVE: De besturingskast fungeert als eindapparaat en moet zich aansluiten
op een masternetwerk dat een gateway of een andere regelbalk kan zijn.
Als de regelbalk is ingesteld op SLAVE, kan deze verbinding maken met
een ander regelbalk netwerk of een compatibele gateway en zowel
online als oine werken .
Let op: Controleer of alle voorgaande stappen correct zijn gevolgd
voordat u verdergaat.
(5sec.)
2
Selecteer CB12RF.
3
4
Koppel met de gewenste zone(s).
7
Selecteer de gewenste optie.
5
Selecteer de gewenste optie.
6
1
Selecteer de thermostaat.
8
3
7 8
Bij gebruik van een combinatie van zowel ZigBee 3.0 als IT600
thermostaten op een regelkast, zet je jumper
9
op IT600 positie.
(5sec.)
CB12RF
Thermostaat koppelen
2
E
G
H
1
F
OF OF
OF
(3sec.)
