Optimate 5 Select Handleiding

276V 4A / 12V 3A AUTOMATISCHE BATTERIJLADER VOOR 6V LOODZUURBATTERIJEN VAN 3 tot 160 Ah & 12V LOODZUURBATTERIJEN VAN 3 TOT 120AhNIET GEBRUIKEN VOOR NiCd-, NiMH-, Li-ion- OF NIET-OPLAADBARE ACCU’S. VEILIGHEIDSWAARSCHUWING EN OPMERKINGEN: ALS U DE 'BELANGRIJKE VEILIGHEIDSINSTRUCTIES' OP DE VORIGE PAGINA'S NOG NIET HEBT GELEZEN, LEES ZE DAN EERST VOOR U DE LADER GEBRUIKT. Dit apparaat is niet bedoeld voor gebruik door personen (met inbegrip van kinderen) met beperkte lichamelijke, zintuiglijke of mentale vermogens of gebrek aan ervaring en kennis, tenzij ze onder toezicht staan of instructie hebben gekregen inzake het gebruik van het apparaat van een persoon die verantwoordelijk is voor hun veiligheid. Kinderen moeten onder toezicht staan om er zeker van te zijn dat ze niet met het apparaat spelen.

VEILIGHEIDSWAARSCHUWING EN OPMERKINGEN: Accu's stoten EXPLOSIEVE GASSEN uit - voorkom het ontstaan van vlammen of vonken in de buurt van de accu. De stekker van de lader mag niet in het stopcontact zitten, wanneer gelijkstroom-/accuverbindingen gemaakt of verbroken worden. Accuzuur is in hoge mate corrosief. Draag beschermende kleding en oogbescherming en vermijd contact. Bij onbedoeld contact onmiddellijk met water en zeep wassen. Controleer of de accuaansluitingen vastzitten; als dat niet het geval is, moet u de accu door een vakman laten nakijken. Als de accuaansluitingen aangetast zijn, reinigt u ze met een koperdraadborstel; als ze vettig of vuil zijn, reinigt u ze met een doek die bevochtigd is met reinigingsmiddel. Gebruik de lader alleen als de ingangs- en uitgangsdraden en aansluitingen onbeschadigd en in goede staat zijn.

Met het oog op uw veiligheid moet u een beschadigde ingangskabel meteen laten vervangen door de fabrikant of een erkende reparateur. Bescherm de lader tegen zuur en zuurdampen, en tegen damp en vochtigheid, zowel tijdens het gebruik als bij de opslag.

Schade als gevolg van corrosie, oxidatie of interne elektrische kortsluiting valt niet onder de garantie. Zorg tijdens het opladen voor voldoende afstand tussen de lader en de accu, om contact met of blootstelling aan zuur of zure dampen te voorkomen. Als u de lader horizontaal gebruikt, plaatst u hem op een harde, vlakke ondergrond maar NIET op plastic, textiel of leer. Onderaan in de voetplaat zitten gaten om de lader te bevestigen op een geschikt verticaal oppervlak dat in goede staat verkeert. BLOOTSTELLING AAN VLOEISTOFFEN: Deze lader is ontworpen om per ongeluk gemorste of spatten van vloeistoffen van bovenaf op de behuizing, of lichte regenval te weerstaan. Het wordt afgeraden de lader lang aan regen bloot te stellen, met het oog op een langere levensduur.

Defecten aan de lader door oxidatie die het gevolg is van eventuele insijpeling van vloeistoffen in de elektrische onderdelen, aansluitingen of stekkers, vallen niet onder de garantie. DE LADER AANSLUITEN OP DE ACCU 1. De stekker van de lader mag niet in het stopcontact zitten, wanneer gelijkstroom-/accuverbindingen gemaakt of verbroken worden. 2. Indien u een accu in een voertuig met de accuklemmen gaat opladen, dient u, voordat u de lader aansluit, te controleren of de accuklemmen veilig en op voldoende afstand van de omringende bedrading, metalen buizen en het chassis geplaatst kunnen worden. Sluit de lader aan in deze volgorde: sluit eerst de pool van de accu aan die niet verbonden is met het chassis (meestal positief), sluit daarna de andere accuklem aan (meestal negatief) op het chassis op ruime afstand van de accu en de brandstofleiding. Ontkoppel de lader in omgekeerde volgorde.

3. Plaats de accu in een goed geventileerde ruimte wanneer u een accu met accuklemmen buiten het voertuig gaat opladen. De lader aansluiten op de accu: RODE klem op de POSITIEVE (POS, P of +) pool en ZWARTE klem op de NEGATIEVE (NEG, N of –) pool. Zorg dat de klemmen stevig en veilig zijn bevestigd.

Een goed contact is belangrijk. 4. Als de accu zwaar ontladen (en mogelijk gesulfateerd) is, dient de accu uit het voertuig verwijderd en gecontroleerd te worden voordat een poging wordt ondernomen om de accu te herstellen. Controleer de accu visueel op mechanische defecten zoals bol staan, gescheurde behuizing of tekenen van elektrolytlekkage. Als de accu vuldoppen heeft en de platen in de cellen vanaf de buitenzijde zichtbaar zijn, kunt u zorgvuldig proberen vast te stellen of bepaalde cellen afwijken van andere (bijvoorbeeld wit materiaal tussen de platen, platen die elkaar raken). Probeer de accu niet op te laden wanneer mechanische defecten zichtbaar zijn, maar laat de accu door een vakman nakijken. 5. Voor een nieuwe accu: Lees de veiligheidsinstructies en de gebruiksaanwijzing van de fabrikant zorgvuldig door voordat u de lader aansluit op een nieuwe accu.

Volg, indien van toepassing, de instructies betreffende het vullen van zuur zorgvuldig en nauwkeurig op. HET LADEN STARTENOPLAADTIJD : De laadtijd voor een lege, maar onbeschadigde accu bedraagt: 70Ah 6V / 50Ah 12V Ah. Zo zou het voor een accu maximaal 24 uur mogen duren om tot STAP te komen. Voor diep ontladen accu's is de oplaadtijd aanzienlijk langer. HET LADEN STARTEN : Indien de in STAP 1 geselecteerde spanning overeenkomt met de verwachte batterijspanning en er zich geen van de in STAP 2 beschreven verbindingsproblemen voordoen, start de werking volledig automatisch vanaf STAP 3. VEILIGHEID.

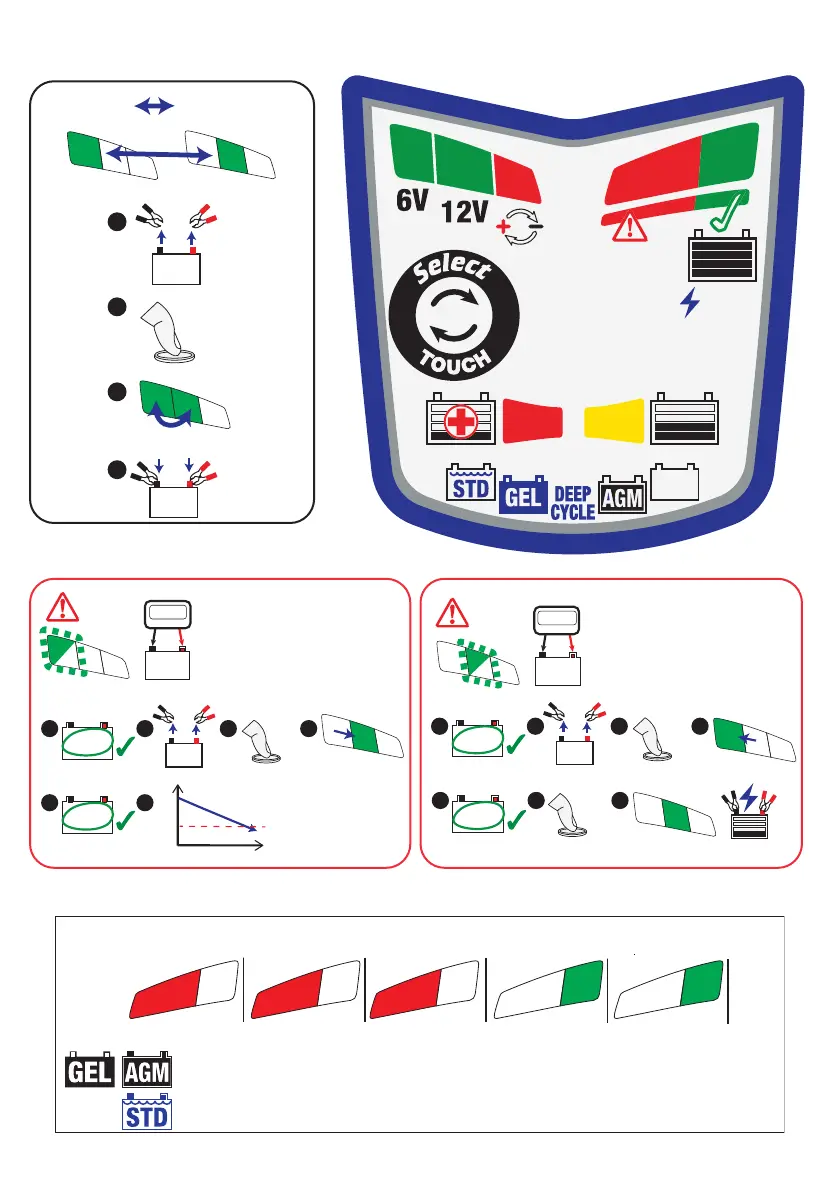

28STAP 1 Spanning selecterenLED #1a / 1b431a2561b24-724-7Ca/CaBevestigt de AC-voeding naar de lader en geselecteerde accuspanning. Spanning wijzigen: Koppel de lader los van de accu. Houd de TOUCH-selectiesensor ingedrukt. De geselecteerde spanning is bevestigd zodra het betreffende lampje brandt: selecteert u 12 V dan brandt het lampje voor 12 V. Na drie seconden gebruikt de lader de geselecteerde spanning. Daarna knipperen de leds SPAREN (#3), LADEN (#4) en TEST (#5, 6) twee keer om te bevestigen dat de selectie is opgeslagen in het geheugen. Led #1a => 6V Led #1b => 12VOPMERKING: ook wanneer de stroom wordt onderbroken, blijft de selectie opgeslagen. STAP 2 Bescher-ming431a2561b24-724-7Ca/CaDe lader doet niets zolang de gebruiker niet handelt. 431a2561b24-724-7Ca/CaLED #2 OMGEKEERDE POLARITEIT: Brandt wanneer de accu verkeerd is aangekoppeld.

De lader is elektronisch beveiligd zodat er geen schade kan worden aangebracht en de stroomtoevoer blijft uitgeschakeld tot de accu correct is aangekoppeld. VEILIGHEIDSCONTROLE VAN DE SPANNING:6V (#1a) knippert: 6V is geselecteerd en een accu met een voltage van meer dan 8V is geconnecteerd. De aangesloten accu kan 12V zijn. Instructie: Koppel de accu los en selecteer 12V. Voor een overladen 6V-accu: Als de spanning van de accu daalt onder 8V, springt de lader automatisch aan. BELANGRIJK: een overladen accu kan elektrolyt verloren hebben. In geval van accu's met vuldoppen op iedere cel, ontkoppel de accu van de lader, controleer het elektrolytpeil en vul de cellen zo nodig bij (met gedestilleerd water, NIET met zuur); sluit de accu vervolgens weer op de lader aan. 12V (#1b) knippert: 12V is geselecteerd en een accu met een voltage van minder dan 8V is geconnecteerd.

Na vijf seconden gaat het programma naar STAP 3. STAP 3Voorbereiding op het ladenNa het aansluiten op een accu met een spanning van minstens 0,5V kan er een vertraging van 1-2 seconden optreden voordat het laden automatisch vordert, waarin de laadtoestand van de accu en de omgevingstemperatuur gemeten worden om de laadvereiste en de duur van de gezondheidstest in STAP 7 te bepalen. STAP 4REDDEN LaadstatusMinder dan 50%LED #3 : ROOD431a2561b24-724-7Ca/CaDe HERSTELmodus wordt ingeschakeld wanneer de accu meer dan 50% ontladen of gesulfateerd is (zoals getest in STAP 3). Laadtijd: minimaal 15 minuten, maximaal 2 uur. Er wordt een herstellading aangevoerd. Er wordt een stroom geleverd in pulsen om de accu voor te bereiden op de ontvangst van een normale laadstroom. LEES het hoofdstuk ZEER PLATTE VERWAARLOOSDE ACCU'S.

STAP 5LADENLaadstatus:50% - 75% LED #4 : GEEL431a2561b24-724-7Ca/CaDe LAADmodus wordt geactiveerd als de accu meer dan 50% of meer ontladen is (zoals getest bij STAP 3) of zodra de accu voldoende hersteld is tijdens STAP 4. Het programma ampmatic™ voor de monitoring en controle van de laadstroom bepaalt automatisch de efficiëntste laadstroom voor de aangesloten accu op basis van de laadtoestand, de conditie van de accu en het opslagvermogen. Maximale laadstroom: 6V accu => 4A 12V accu => 3A. STAP 6OPTIMALI-SERENLaadstatus:75% - 100%LED #4 : GEEL431a2561b24-724-7Ca/CaDe OPTIMALISEERmodus start wanneer de spanning tijdens de LAADmodus voor de eerste keer 7,2V / 14,4V bedraagt. Het stroomcontroleprogramma ampmatic™ levert nu stroompulsen om de individuele cellen in de accu op gelijke spanning te brengen en optimaliseert het laadniveau.

OPTIMALISEER modus oplaadtijd: minstens 10 minuten tot maximaal 2 uur. Nota: de laadtijd wordt doorgaans verlengd indien het systeem een hoger dan verwacht stroomgebruik van aangesloten circuits vaststelt of de conditie van de accu verre van optimaal is.

29STAP 7TEST na LadenLED #5 GROEN431a2561b24-724-7Ca/CaTEST NA LADEN: De levering van stroom aan de accu wordt gedurende 30minuten* onderbroken, zodat het programma kan bepalen of de accu in staat is om de lading vast te houden. *ALS het opladen is gestart in de SAVE-modus (LED #3), is de spanningretentietestverlengd tot 12 uur om de batterijstatus te bevestigen. LED #5 (groen) blijft branden voor batterijen die dat kunnenbezit 50% of hogere ladingstoestand (SOC%), anders is het TEST-resultaataangepast lager (LED #6) in realtime volgens de gemeten batterij spanning. LED #6 flikkert / knippert - De spanning van de accu is gedaald tot onder 6,2V /12,4V (50% SOC voor een AGM-accu, 75% SOC voor een STD nattecel-accu). De OptiMate zal proberen om de accu weer op te laden en herhaalt dan de test.

Raadpleeg de tabel op pagina 2 voor een vergelijking van de gegevens van de testleds met de geschatte laadstatus (SOC%). U vindt meer informatie in het hoofdstuk ‘OPMERKINGEN OVER DE TESTRESULTATEN’. STAP 8OPTIMATE smart ONDERHOUDLED #5 AANLED#6 KNIPPERT431a2561b24-724-7Ca/CaVoor accu's in een gezonde conditie blijft led #6 (groen) branden. INTERACTIEF DRUPPELLADEN: – LED#5 of LED #5 & 6 aan of LED #6 knippert met de definitieve spanning gemeten bij STAP 7. Instelling druppellaadspanning: Voor 6V accu's: 6,8V Voor 12V accu's: 13,6V De accu krijgt een continue druppellading aangevoerd indien de lader aangesloten circuits vaststelt die meer dan 200 mA verbruiken. Zo niet voert de lader de standaard onderhoudslaadcyclus uit. De standaard onderhoudslaadcyclus bestaat uit druppellaadperiodes van 30 minuten gevolgd door telkens een rustperiode van 30 minuten.

Deze ‘50% bedrijfscyclus’ voorkomt verlies van elektrolyten in verzegelde accu's en minimaliseert geleidelijk verlies van water uit de elektrolyt in accu's met vuldoppen, waardoor een significante bijdrage wordt geleverd aan het optimaliseren van de levenscyclus van onregelmatig of seizoensgebonden gebruikte accu’s. Tijdens de druppellaadperiodes wordt een continu LAGE STROOMPULS GELEVERD OM SULFATERING TE VOORKOMEN, het accuvermogen te vergroten en de levensduur te verlengen. Als de OptiMate vaststelt dat de accu plots spanning heeft verloren, keert het programma terug naar STAP 5 (LADEN). TEMP Plaats de OptiMate zo dicht mogelijk bij de ladende accu voor nauwkeurig temperatuurgeregeld opladen en langdurig onderhoud.

Indien de accu zich bijvoorbeeld bevindt in een vliegtuig dat buiten staat en de OptiMate wordt gebruikt voor langdurig onderhoud van de accu, plaatst u de oplader in het vliegtuig of het compartiment voor accuopslag zodat het opladen wordt aangepast aan dezelfde omgevingstemperatuur als die van de accu. ZEER PLATTE, VERWAARLOOSDE ACCU'S: Als de accu zwaar ontladen (en mogelijk gesulfateerd) is, dient de accu uit het voertuig verwijderd en gecontroleerd te worden voordat een poging wordt ondernomen om de accu te herstellen. Lees aandachtig het volgende: een accu die voor lange tijd diep ontladen is geweest, kan blijvende schade ontwikkelen in een of meer cellen. Dit soort accu's kan tijdens het opladen met sterke stroom uitzonderlijk warm worden. Controleer de temperatuur van de accu tijdens het eerste uur, daarna om het uur.

Controleer op ongebruikelijke tekenen, zoals bubbelend of lekkend elektrolyt, sterkere activiteit in één cel in vergelijking met andere cellen, of sisgeluiden. Wanneer de accu op een bepaald moment zo warm wordt dat u hem niet meer kunt aanraken of er ongewone tekenen zijn, KOPPELT U DE LADER METEEN LOS. OPMERKINGEN OVER DE TESTRESULTATEN: 1.

Voor een ander testresultaat dan groen #5 (of groen #5 en roodl #6 samen als de accu van het STD type met vuldoppen is), koppelt u de accu los van het elektrische systeem dat hij ondersteunt en sluit de OptiMate opnieuw aan. Indien het testresultaat nu beter is, is het stroomverlies gedeeltelijk te wijten aan een elektrisch probleem in het elektrische systeem en niet in de accu zelf. Als het resultaat nog niet beter is, wordt aangeraden de accu naar een professionele servicewerkplaats met professioneel materiaal te brengen voor een grondinger onderzoek. 2. Wanneer alleen LED #6 knippert) brandt is er sprake van een ernstig probleem. De rode / gele+rode LEDs betekent dat de accuspanning na het laden niet wordt vastgehouden of dat ondanks verschillende recuperatiepogingen de accu niet kon worden gerecupereerd.

De oorzaak kan te vinden zijn in de accu zelf, bijvoorbeeld een kortgesloten cel of volledige sulfatie of corrosie. Wanneer de accu nog op het elektrische systeem dat hij ondersteunt is aangesloten kan de rode LED 8# ook een stroomverlies betekenen dat te wijten is aan versleten bedrading of een defecte schakelaar of contact, of aan stroomverbruikende accessoires op hetzelfde circuit. Een plotse belasting die wordt ingeschakeld terwijl de lader is aangesloten, kan ook leiden tot een aanzienlijk spanningsverlies van de accu. 3. GOED TESTRESULTAAT, maar de accu kan niet voldoende vermogen leveren: Accu's die het einde van hun levensduur bijna hebben bereikt, kunnen de indruk geven dat ze na het opladen spanning vasthouden, maar ze slagen er niet meer in om stroom te leveren als dat wordt gevraagd.

30een zwakke externe accuaansluiting kan het leveren van stroom eveneens verhinderen. Controleer de externe aansluitingen of laat de accu professioneel testen. DE ACCU ONDERHOUDEN VOOR LANGERE PERIODEN: Het OptiMate 24-7-onderhoudsprogramma zorgt er op een veilige manier voor dat de accu maandenlang goed werkt. Aanbevolen: een accu waarvan de basistoestand goed is gedurende maanden aan een stuk. Controleer ten minste eenmaal per twee weken of de aansluitingen tussen de lader en accu betrouwbaar zijn, en, in geval van accu's met vuldoppen op iedere cel, ontkoppel de accu van de lader, controleer het elektrolytpeil en vul de cellen zo nodig bij (met gedestilleerd water, NIET met zuur); sluit de accu vervolgens weer op de lader aan. Neem de VEILIGHEIDSWAARSCHUWINGEN beschreven in deze instructie altijd in acht wanneer u de accu vastpakt of in de buurt van een accu bent.

ECO-STROOMBESPARINGSMODUS WANNEER DE LADER OP HET ELEKTRICITEITSNET IS AANGESLOTEN: De vermogensomzetter gaat in ECO-modus wanneer de lader niet op een accu is aangesloten. Dit resulteert in een stroomopname van minder dan 0,5 W, wat overeenkomt met een stroomverbruik van 0,012 kWh per dag. Als een accu op de lader is aangesloten is het stroomverbruik afhankelijk van de stroombehoefte van de accu en het aangesloten voertuig / de elektronische circuits. Wanneer de accu opgeladen is en het laadprogramma in de langetermijnonderhoudslaadmodus staat (om de accu 100% vol te houden) wordt het totale stroomverbruik geraamd op 0,024 kWh per dag of minder. BEPERKTE GARANTIE TecMate (International) SA, B-3300 Tienen, België, staat deze beperkte garantie toe aan elke eerste koper van dit toestel. Deze beperkte garantie gaat in op de dag van aankoop en is niet overdraagbaar.

Indien de lader defect blijkt te zijn tengevolge van een constructiefout, zal de klant het toestel altijd vooraf en op eigen kosten terugsturen naar de fabrikant of naar de nationale officiële verdeler, samen met een kopij van de aankoopfactuur (zie "NOTITIE"). In zulke gevallen, zal de eenheid ter keuze van de fabrikant worden hersteld of worden vervangen. Onkosten tengevolge van een ongeval, slordigheid, kwaadwilligheid, misbruik, niet conform gebruik volgens de aanwijzingen van de fabrikant, of herstellingen gedaan door door TecMate niet-erkende verdelers, zijn niet gedekt door de garantie. DE BEPERKTE GARANTIE SLUIT UITDRUKKELIJK ALLE VERDERE VERANTWOORDELIJKHEID UIT MET BETREKKING TOT EVENTUELE SCHADEVERGOEDINGEN VAN WELKE AARD DAN OOK. UW STATUTAIRE RECHTEN WORDEN NIET BEÏNVLOED. NOTITIE: Zie www. tecmate. com/warranty of contacteer warranty@tecmate. com.
