2424VEILIGHEIDstart/stop 12V 4A AUTOMATISCHE DIAGNOSTISCHE LADER VOOR 12V LOOD-ZUURACCU’S VAN 12AH - 160AH. NIET GEBRUIKEN VOOR NiCd, NiMH, Li-Ion OF NIET-OPLAADBARE DROGE CELBATTERIJEN. BELANGRIJK: LEES DE ONDERSTAANDE INSTRUCTIES ALVORENS DE LADER TE GEBRUIKENDit apparaat is niet bedoeld voor gebruik door personen (ook kinderen) met fysische, zintuigelijke of mentale beperkingen, of gebrek aan ervaring of kennis, tenzij onder toezicht of met begeleiding betreffende het gebruik van het apparaat door een persoon die instaat voor hun veiligheid. Men dient erop toe te zien dat kinderen niet spelen met het apparaat. VEILIGHEIDSWAARSCHUWING EN OPMERKINGEN: Accu's geven EXPLOSIEVE GASSEN vrij - voorkom vlammen of vonken in de buurt van accu's. Ontkoppel de wisselstroomvoeding alvorens de verbinding tussen de accu en de gelijkstroom te maken of te verbreken. Accuzuur is uiterst corrosief.

Draag beschermende kledij en oogbescherming en vermijd contact. In geval van contact, onmiddellijk wassen met zeep en water. Controleer of de accu goed stevig in elkaar zit, laat de accu anders door een professional nakijken. Indien de accu gecorrodeerd is, moet u dit schoonmaken met een koperen borstel; vet of vuil verwijdert u met een licht vochtige vod die in detergent werd gedrenkt. Gebruik de lader alleen wanneer de leidingen en koppelstukken in goede en onbeschadigde toestand verkeren. Indien de voedingskabel beschadigd is, moet u deze onmiddellijk door de fabrikant, diens gemachtigde vertegenwoordiger of een erkend atelier laten vervangen om gevaar te vermijden. Bescherm uw lader tegen zuren en zure dampen en tegen vochtige omstandigheden tijdens gebruik en opslag. Schade als gevolg van corrosie, oxidatie of interne kortsluiting wordt niet gedekt door de garantie.

Indien de lader horizontaal wordt gebruikt, moet u hem op een hard en effen oppervlak plaatsen maar NIET op plastic, textiel of leer. Gebruik de bevestigingsgaten in de behuizing om de lader te bevestigen op een geschikt en stevig verticaal oppervlak. BLOOTSTELLING AAN VLOEISTOFFEN: De lader is ontworpen om oppervlakkige blootstelling aan van bovenaf per ongeluk gemorste vloeistoffen of lichte regenval te kunnen weerstaan. Het is niet aangeraden om de lader langere tijd hieraan bloot te stellen. De lader beschikt over een langere levensduur indien u deze blootstelling tot een minimum kan beperken. Het falen van de lader door oxidatie, als gevolg van mogelijke penetratie door vloeistoffen in de elektronische componenten, verbindingsstukken of stekker is niet gedekt door de garantie.

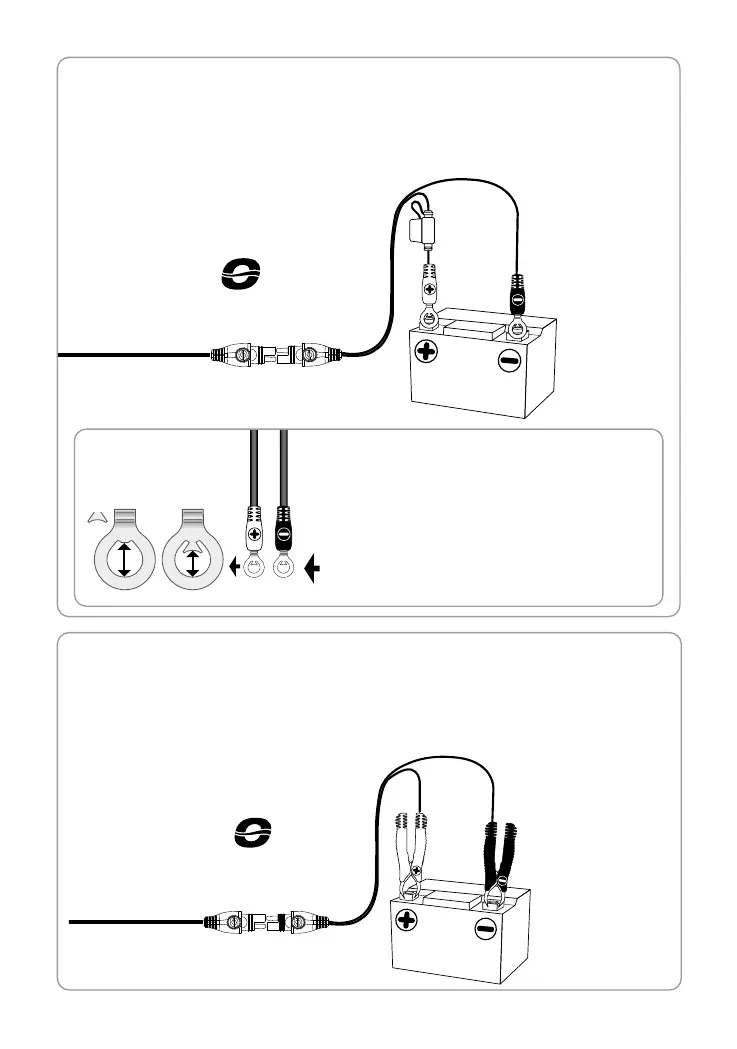

DE LADER AANSLUITEN OP DE ACCU Bij de acculader worden twee verwisselbare accu-aansluitsets geleverd (afgebeeld op pagina 2), een set accuklemmen om de accu op of buiten het voertuig op te laden en een accukabelmet metalen oogjes voor permanente bevestiging aan de accupolen. Raadpleeg een professionele servicemonteur voor hulp bij het aanbrengen van de metalen ogen op de contactpunten van de accu. BELANGRIJK: De O-11 accukabel is beschermd met een 15A ATO-zekering. Niet vervangen door een zekering met een hogere nominale waarde. 1. De stekker van de lader mag niet in het stopcontact zitten, wanneer gelijkstroom-/accuverbindingen gemaakt of verbroken worden. 2.

Indien u een accu in een voertuig met accuklemmen gaat opladen, dient u, voordat u de lader aansluit, te controleren of de accuklemmen veilig en op voldoende afstand van de omringende bedrading, metalen buizen en het chassis geplaatst kunnen worden. Sluit de lader aan in deze volgorde: Sluit eerst de pool van de accu aan die niet verbonden is met het chassis (meestal positief), sluit daarna de andere accuklem aan (meestal negatief) op het chassis op ruime afstand van de accu en de brandstofleiding.

Ontkoppel de lader in omgekeerde volgorde. 3. Plaats de accu in een goed geventileerde ruimte wanneer u een accu met accuklemmen buiten het voertuig gaat opladen. De lader aansluiten op de accu: RODE klem op de POSITIEVE (POS, P of +) pool en ZWARTE klem op de NEGATIEVE (NEG, N of –) pool. Zorg dat de klemmen stevig en veilig zijn bevestigd. Een goed contact is belangrijk. 4. Als de accu zwaar ontladen (en mogelijk gesulfateerd) is, dient de accu uit het voertuig verwijderd en gecontroleerd te worden voordat er een poging ondernomen wordt om de accu te.

25herstellen. Controleer de accu visueel op mechanische defecten zoals vormverwijding, gescheurde behuizing of tekenen van elektrolytlekkage. Als de accu vuldoppen heeft en de platen in de cellen vanaf de buitenzijde zichtbaar zijn, kunt u voorzichtig proberen vast te stellen of bepaalde cellen afwijken van andere (bijvoorbeeld wit materiaal tussen de platen, platen die elkaar raken). Probeer de accu niet op te laden wanneer u mechanische defecten hebt vastgesteld, maar laat de accu nakijken door een vakman. 5. Lees de veiligheidsinstructies en de gebruiksaanwijzing van de fabrikant zorgvuldig door voordat u de lader aansluit op een nieuwe accu. Volg, indien van toepassing, de instructies betreffende het vullen van zuur zorgvuldig en nauwkeurig op.

GEBRUIK VAN DE OPTIMATE 5: BEGINNEN MET LADENOmwille van de veiligheid zal de uitgang van de OptiMate enkel geactiveerd worden indien er een accu met nog minstens 4V aan wordt gekoppeld. LEGE VERWAARLOOSDE ACCU'S: Het volgende grondig lezen, in het bijzonder voor relatief kleine accu's voor gebruik op bromfietsen, grasmaaiers, jetski’s, sneeuwscooters en dergelijke: Een accu die lange tijd diep ontladen blijft, kan permanente schade ontwikkelen in één of meer cellen. Deze accu's kunnen oververhitten tijdens het laden. Stop het laden onmiddellijk indien de accu onaangenaam heet aanvoelt. Controleer de temperatuur van de accu tijdens het eerste uur en daarna om het uur. Kijk uit voor ongewone tekenen zoals borrelend of lekkend elektrolyt, een verhoogde activiteit in één cel in vergelijking met andere of een sissend geluid.

Lichtintensiteit is laag gedurende de ECO-stroombesparingsmodusLED #2 toont omgekeerde polariteit - foute aansluiting. Keer om voor correcte aansluiting. Led #3 RECUPERATIE licht op als de accuspanning 2V tot 12,2V bedraagt bij het aansluiten, wat erop wijst dat de 12V-accu volledig ontladen en mogelijk gesulfateerd is. Er wordt in pulsen tot een spanning van 14,3 V tot 4A stroom geleverd om de accu voor te bereiden op de ontvangst van een normale laadstroom. Tijd in RECUPERATIE-modus: 15 min tot 2 uur. FOUT: LED # 3 knippert onregelmatig aan /uit:: het circuit van het voertuig dat is aangesloten op de diep ontladen accu, verhindert dat deze wordt opgeladen. Koppel de accu los van de voertuigbedrading en probeer het opnieuw. LED #4 LADEN4. 1 LADEN: laden begint hier voor accu’s met een meetwaarde van 12,2 V of meer bij het aansluiten.

Er wordt een constante stroom van 4A geleverd aan de accu, tot een spanning van 14,3-14,5V. 4. 2 CONTROLE/PULSABSORPTIE: laadniveau van de accu wordt gecontroleerd. Als de accu nog verder moet worden geladen, zal de OptiMate stroom leveren tot de stroombehoefte van de accu onder 0,4A bij 13,6V zakt (zie verwachte laadtijd hieronder). OPMERKING: om veiligheidsredenen is de totale laadtijd beperkt tot 48 uur. LED #5. ACCU GEBRUIKSKLAAR/24-7 onderhoud actief: De accu kan worden gebruikt. Als de accu aangesloten blijft (aanbevolen), wordt de gezondheid van de accu bevestigd, gevolgd door het OptiMate 24-7 onderhoud dat de accu volledig geladen houdt. 5. 1 Gezondheidstest begint onmiddellijk nadat led #5 oplicht. Levering van stroom aan de accu wordt tot 12** uur onderbroken zodat de accu kan rusten en er kan worden bevestigd dat de voertuigcircuits de accu niet ontladen.

26druppellaadonderhoud van 30 minuten bij een spanning van 13,6 V, gevolgd door en afgewisseld met RUSTperiodes van 30 minuten (waarin de accu niet wordt geladen). OptiMate zal ontlading door aangesloten circuits of zelfontlading van de accu verhinderen. Het OptiMate 24-7 onderhoudsprogramma met een bedrijfscyclus van 50% is ontworpen om verlies van elektrolyt in een gesloten loodzuuraccu te voorkomen en tegelijkertijd de accu volledig geladen en gezond te houden. TIP: controleer minstens om de twee weken de accustatus. BELANGRIJK: controleer het niveau van de elektrolyt bij STD-accu’s met verwijderbare vuldoppen, koppel de accu, indien nodig, los van de lader, vul de cellen bij (met gedestilleerd water, GEEN zuur) en sluit de accu vervolgens opnieuw aan. Neem de bovenstaande VEILIGHEIDSWAARSCHUWINGEN altijd in acht wanneer u een accu vastpakt of in de buurt van een accu bent.

LED #6 TEST -- knippert – ACCU houdt de lading niet vast. Als de rode led #6 oplicht, is er een ernstig probleem. De spanning van de accu blijft niet boven 12,2 V (gelijk aan 50% lading in een STD- of EFB-accu) of kon niet voldoende worden hersteld. Als de accu nog is aangesloten op het elektrische systeem dat hij ondersteunt, kan de rode led #6 een stroomverlies aangeven door aangesloten bedrading of voortdurend ingeschakelde stroomverbruikende accessoires. Een plotse belasting, zoals de koplampen van een voertuig die worden aangestoken terwijl de lader is aangesloten, kan ook leiden tot een aanzienlijk spanningsverlies van de accu. De OptiMate zal de accu opnieuw proberen te laden en de gezondheidstest herhalen zoals beschreven in punt 5 hierboven. Led #5 zal oplichten als het laadniveau van de accu is verbeterd.

Laadtijd: De tijd die de OptiMate™5 nodig heeft voor het volledig laden van een lege, maar niet diep ontladen en/of beschadigde accu, ongeveer vergelijkbaar met 25% van de aantal Ah van de accu.

Een 40Ah accu zou niet meer dan 10 uur nodig mogen hebben om tot de stap 5 over te gaan. Diep ontladen accu’s zullen meer tijd nodig hebben. ECO-STROOMBESPARINGSMODUS WANNEER DE LADER OP HET ELEKTRICITEITSNET IS AANGESLOTEN: De vermogensomzetter wordt in de ECO-modus gezet wanneer de lader niet is aangesloten op een accu. Dit resulteert in een zeer lage stroomopname van minder dan 0,5W, wat overeenkomt met een stroomverbruik van 0,012 kWh per dag. Als er een accu is aangesloten op de lader is het stroomverbruik afhankelijk van de stroombehoefte van de accu en het aangesloten voertuig / de elektronische circuits. Wanneer de accu opgeladen is en het laadprogramma in de langetermijnonderhoudslaadmodus staat (om de accu 100% vol te houden) wordt het totale stroomverbruik geschat op 0,060 kWh per dag of minder.

BEPERKTE GARANTIE TecMate (International) SA, B-3300 Tienen, België, staat deze beperkte garantie toe aan elke eerste koper van dit toestel. Deze beperkte garantie gaat in op de dag van aankoop en is niet overdraagbaar. De drie jaar geldige garantie aangeboden door TecMate (International) dekt alle erkende gebreken en arbeidskosten. Indien de lader defect blijkt te zijn tengevolge van een constructiefout, zal de klant het toestel altijd vooraf en op eigen kosten terugsturen naar de fabrikant of naar de nationale officiële verdeler, samen met een kopij van de aankoopfactuur (zie "NOTITIE"). In zulke gevallen, zal de eenheid ter keuze van de fabrikant worden hersteld of worden vervangen.

Onkosten tengevolge van een ongeval, slordigheid, kwaadwilligheid, misbruik, niet conform gebruik volgens de aanwijzingen van de fabrikant, of herstellingen gedaan door door TecMate niet-erkende verdelers, zijn niet gedekt door de garantie. DE BEPERKTE GARANTIE SLUIT UITDRUKKELIJK ALLE VERDERE VERANTWOORDELIJKHEID UIT MET BETREKKING TOT EVENTUELE SCHADEVERGOEDINGEN VAN WELKE AARD DAN OOK. UW STATUTAIRE RECHTEN WORDEN NIET BEÏNVLOED. NOTITIE: Zie www. tecmate.
