Bekijk gratis de handleiding van Monogram ZXIB610 (4 pagina’s), behorend tot de categorie Niet gecategoriseerd. Deze gids werd als nuttig beoordeeld door 4 mensen en kreeg gemiddeld 3.5 sterren uit 2.5 reviews. Heb je een vraag over Monogram ZXIB610 of wil je andere gebruikers van dit product iets vragen? Stel een vraag
Pagina 1/4
Safety Information
READ AND SAVE THESE INSTRUCTIONS
CAUTION
To reduce the risk of re and
electric shock, install this blower only with range
hood models ZVWS361S, ZVWS481S, ZVIS361S,
AND ZVIS481S manufactured by GE Appliances.
BEFORE YOU BEGIN
Read these instructions completely and carefully.
Ŷ
IMPORTANT — Save these instructions
for local inspector’s use.
Ŷ
IMPORTANT — Observe all governing
codes and ordinances.
Ŷ
Note to Installer — Be sure to leave these
instructions with the Consumer.
Ŷ
Note to Consumer — Keep these instructions with
your Owner’s Manual for future reference.
Ŷ
Skill Level — Installation of this appliance requires
basic mechanical and electrical skills.
Ŷ
Completion Time — 1 to 3 hours.
Ŷ
Proper installation is the responsibility of the installer.
Product failure due to improper installation is not
covered under the warranty. See Owner’s Manual for
warranty information.
CAUTION
Due to the weight and size of these
vent hoods and to reduce the risk of personal injury
or damage to the product, TWO PEOPLE ARE
REQUIRED FOR PROPER INSTALLATION.
WARNING
To reduce the risk of fire or electrical
shock, do not use this range hood with any external
solid-state speed control device. Any such alteration
from original factory wiring could result in damage to
the unit and/or create an electrical safety hazard.
TO REDUCE THE RISK OF FIRE, USE ONLY
METAL DUCTWORK.
WARNING
TO REDUCE THE RISK OF FIRE,
ELECTRICAL SHOCK OR INJURY TO PERSONS,
OBSERVE THE FOLLOWING:
A.
Use this unit only in the manner intended by the
manufacturer. If you have any questions, contact
the manufacturer.
B. Before servicing or cleaning the unit, switch the
power off at the service panel and lock the service
disconnecting means to prevent the power from
being switched on accidentally. When the service
disconnecting means cannot be locked, securely
fasten a prominent warning device,such as a tag,
to the service panel.
CAUTION
FOR GENERAL VENTILATING USE
ONLY. DO NOT USE TO EXHAUST HAZARDOUS
MATERIALS, EXPLOSIVE MATERIALS OR
VAPORS.
WARNING
TO REDUCE THE RISK OF FIRE,
ELECTRICAL SHOCK OR INJURY TO PERSONS,
OBSERVE THE FOLLOWING:
Ŷ
Installation work and electrical wiring must be done by
qualified person(s) in accordance with all applicable
codes and standards, including fire-rated construction.
Ŷ
Sufficient air is needed for proper combustion and
exhausting of gases through the flue (chimney) of
fuel burning equipment to prevent back-drafting.
Follow the heating equipment manufacturer’s
guidelines and safety standards, such as those
published by the National Fire Protection Association
(NFPA), the American Society for Heating,
Refrigeration and Air Conditioning Engineers
(ASHRAE) and the local code authorities. When
applicable, install any makeup (replacement) air
system in accordance with local building code
requirements. Visit for available GEAppliances.com
makeup air solutions.
Ŷ
When cutting or drilling into walls or ceilings, do not
damage electrical wiring and other hidden utilities.
Ŷ
Ducted systems must always be vented to the
outdoors.
Ŷ
Local codes vary. Installation of electrical connections
and grounding must comply with applicable codes.
In the absence of local codes, the vent should be
installed in accordance with National Electrical Code
ANSI/NFPA 70-1990 or latest edition.
CAUTION
To reduce risk of fire and to properly
exhaust air, be sure to duct air outside—do not vent
exhaust air into spaces within walls or ceilings or into
attics, crawl spaces or garages.
31-7000329 Rev. 2 02-25
Installation Instructions
Range Hood Integral Blower
ZXIB610
If you have questions, call GE Appliances at 833-4BODEWELL (833.426.3393) or
visit our website at: GEAppliances.com/service.
231-7000329 Rev. 0
Safety Information
WARNING
To Reduce The Risk Of Fire, Electric Shock Or Injury To Persons, Do Not Use Replacement Parts That
Have Not Been Recommended By The Manufacturer (e.g. Parts Made At Home Using A 3D Printer).
WARNING
TO REDUCE THE RISK OF A RANGE TOP GREASE FIRE:
A. Never leave surface units unattended at high or medium settings. Boilovers cause smoking and greasy spillovers that may
ignite. Heat oils slowly on low or medium settings.
B. Always turn hood ON when cooking at high heat or when flambéing food (i.e. Crepes Suzette, Cherries Jubilee, Peppercorn
Beef Flambé).
C. Clean ventilating fans frequently. Grease should not be allowed to accumulate on fan or filter.
D. Use proper pan size. Always use cookware appropriate for the size of the surface element.
WARNING
TO REDUCE THE RISK OF INJURY TO PERSONS IN THE EVENT OF A RANGE TOP GREASE FIRE,
OBSERVE THE FOLLOWING*:
A. SMOTHER FLAMES with a close-fitting lid, cookie sheet, or metal tray, then turn off the burner. BE CAREFUL TO PREVENT
BURNS. If the flames do not go out immediately, EVACUATE AND CALL THE FIRE DEPARTMENT.
B. NEVER PICK UP A FLAMING PAN—You may be burned.
C. DO NOT USE WATER, including wet dishcloths or towels—a violent steam explosion will result.
D. Use an extinguisher ONLY if:
1. You know you have a Class ABC extinguisher, and you already know how to operate it.
2. The fire is small and contained in the area where it started.
3. The fire department is being called.
4. You can fight the fire with your back to an exit.
*Based on “Kitchen Fire Safety Tips” published by NFPA.

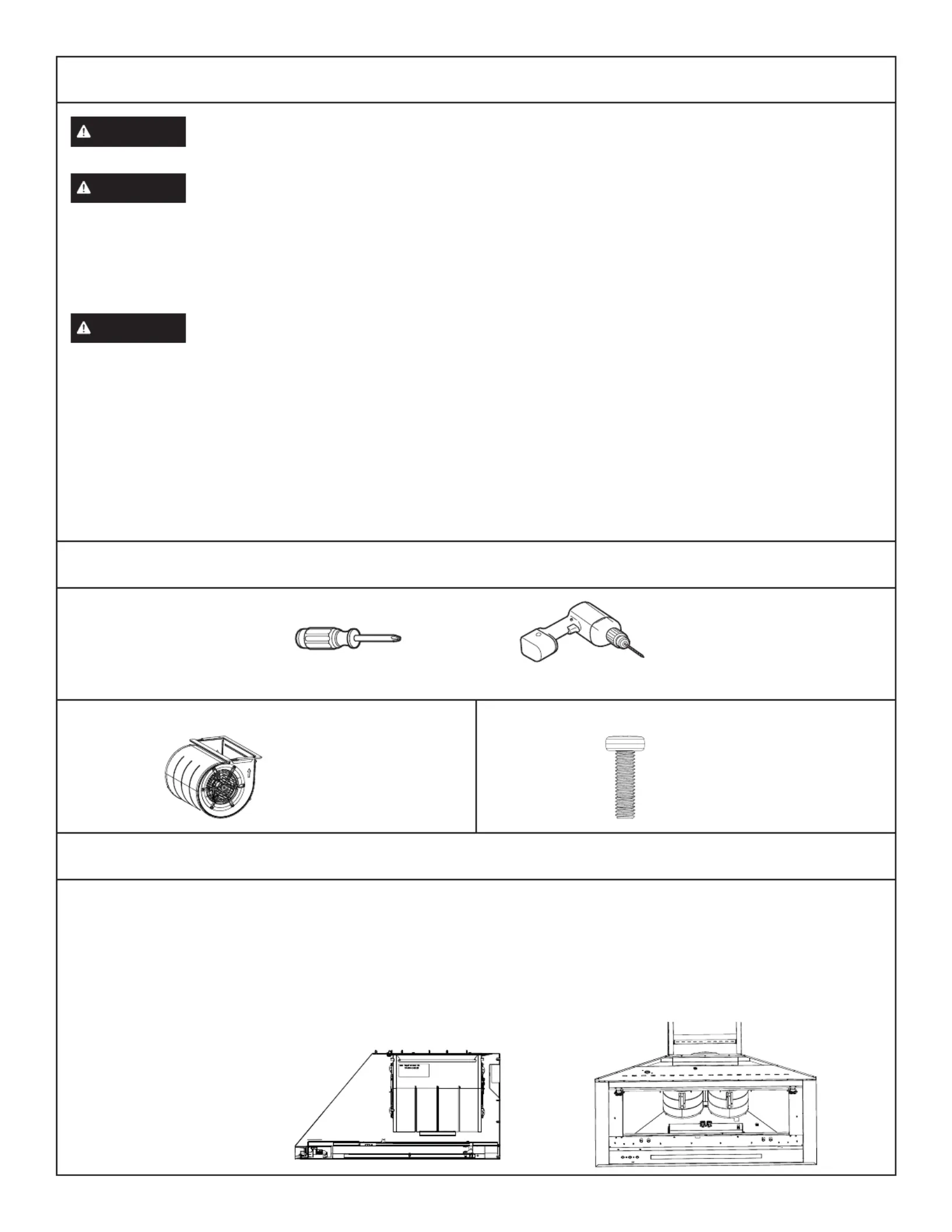

Installation Preparation
TOOLS NEEDED
PARTS INCLUDED
Integral Blower
PARTS NEEDED (included with Range Hood)
4 Pieces Blower
Screw M4 x 13mm
Installation Instructions
NOTES: Each blower has four through holes for securing by machine screws to the hood body; two of which are key holes. All
four holes are used with the 36” but only two are used with the 48”, as the 48” uses a lip on the body to secure one side of the
motor for ease of assembly.
1. Noting which holes are key holes, pre-install the relevant screws to the body.
2. Install the blower(s) by inserting and sliding the keyhole over the screw(s).
3. Install the remaining screws through the regular holes of the blower(s) to the hood body.
4. Tighten all screws.
5. Install the blower wire harness connector(s) to the control box connector(s).
Phillips screwdriver
Electric drill with #2 Phillips
and 6” driver extension
OR
31-7000329 Rev. 2 02-25
PRECAUCIÓN
Para reducir el riesgo de incendios
y descargas eléctricas, instale este extractor sólo
con los modelos de campana para estufa ZVWS361S,
ZVWS481S, ZVIS361S, y ZVIS481S fabricados por GE
Appliances.
ANTES DE COMENZAR
Lea estas instrucciones por completo y con
detenimiento.
Ŷ
IMPORTANTE — Guarde estas instrucciones para el
uso de inspectores locales.
Ŷ
IMPORTANTE — Cumpla con todos los códigos y
ordenanzas vigentes.
Ŷ Nota al instalador — Asegúrese de dejar estas
instrucciones con el Consumidor.
Ŷ Nota al consumidor — Mantenga estas instrucciones con
el Manual del Propietario para referencia futura.
Ŷ Nivel de capacidad — La instalación de este aparato
requiere capacidades mecánicas y eléctricas básicas.
Ŷ Tiempo de finalización — de 1 a 3 horas.
Ŷ El instalador tiene la responsabilidad de efectuar una
instalación adecuada. La garantía no cubre las fallas del
producto debido a una instalación incorrecta.
PRECAUCIÓN
Debido al peso y tamaño de estas
campanas de ventilación y para reducir el riesgo de lesiones
personales o daños al producto, SE NECESITAN DOS
PERSONAS PARA REALIZAR UNA INSTALACIÓN
CORRECTA.
ADVERTENCIA
Para reducir el riesgo de incendio o
descarga eléctrica, no utilice esta campana para estufa con
ningún dispositivo de control de velocidad externo de estado
sólido. Cualquier clase de modificación del cableado original
de fábrica podría provocar daños a la unidad y/o crear un
peligro de seguridad eléctrico.
PARA REDUCIR EL RIESGO DE INCENDIO, SÓLO
UTILICE CONDUCTOS DE METAL.
ADVERTENCIA
PARA REDUCIR EL RIESGO DE
INCENDIO, DESCARGA ELÉCTRICA O LESIONES A
PERSONAS, CUMPLA CON LOS SIGUIENTES PUNTOS:
A. Utilice esta unidad sólo de la manera concebida por el
fabricante. Si tiene alguna pregunta, comuníquese con el
fabricante.
B. Antes de realizar reparaciones o limpiar la unidad,
desconecte la energía del panel de servicio y bloquee los
medios de desconexión para evitar el accionamiento de
la energía de manera accidental. Cuando los medios de
desconexión de servicio no pueden bloquearse, coloque
sobre el panel de servicio un dispositivo de advertencia
bien visible, como una etiqueta.
PRECAUCIÓN
SÓLO PARA USO DE VENTILACIÓN
GENERAL. NO LO UTILICE PARA VENTILAR
MATERIALES PELIGROSOS NI MATERIALES O
VAPORES EXPLOSIVOS.
ADVERTENCIA
PARA REDUCIR EL RIESGO DE
INCENDIO, DESCARGA ELÉCTRICA O LESIONES A
PERSONAS, CUMPLA CON LOS SIGUIENTES PUNTOS:
Ŷ El trabajo de instalación y el cableado eléctrico deben
realizarlo personas calificadas en cumplimiento con todos
los códigos y normas aplicables, incluyendo construcción
con clasicación para incendios.
Ŷ Se necesita suficiente aire para una combustión y escape
de gases adecuados a través de la ventilación (chimenea)
de equipamiento de combustión de combustible para evitar
la contracorriente. Siga las pautas y normas de seguridad
de fabricante del equipamiento de calefacción, tales como
las publicadas por la Asociación Nacional de Protección
contra Incendios (NFPA), la Sociedad Estadounidense
de Ingenieros en Calefacción, Refrigeración y Aire
Acondicionado (ASHRAE) y las autoridades de códigos
locales. Cuando corresponda, instale un sistema de
reposición (reemplazo) de aire de acuerdo con los
requisitos del código local de construcción. Para acceder a
soluciones de aire disponibles, visite GEAppliances.com.
Ŷ
Cuando realice cortes o perforaciones dentro de paredes o
cielorrasos, no dañe el cableado eléctrico ni otros servicios
públicos ocultos.
Ŷ Los sistemas de conductos siempre deben contar con una
salida al exterior.
Ŷ Los códigos locales pueden variar. La instalación de
conexiones eléctricas y a tierra debe cumplir con los
códigos aplicables. Si no existieran códigos locales, la
ventilación deberá instalarse en cumplimiento con el
Código Eléctrico Nacional ANSI/NFPA 70-1990 o la última
edición.
PRECAUCIÓN
Para reducir el riesgo de incendio o para
que el aire se ventile de manera adecuada, asegúrese de
que el aire salga al exterior; no ventile aire de escape en
espacios dentro de paredes o cielorrasos o dentro de áticos,
huecos sanitarios o garajes.
Instrucciones de Instalación
Extractor Integral de la Campana para Estufa
ZXIB610
Ante cualquier duda, llame a GE Appliances al 833-4BODEWELL (833.426.3393) o
visite nuestro sitio web en: GEAppliances.com/service.
Información de seguridad
LEA Y GUARDE ESTAS INSTRUCCIONES
Product specificaties
| Merk: | Monogram |
| Categorie: | Niet gecategoriseerd |
| Model: | ZXIB610 |
Heb je hulp nodig?
Als je hulp nodig hebt met Monogram ZXIB610 stel dan hieronder een vraag en andere gebruikers zullen je antwoorden
Handleiding Niet gecategoriseerd Monogram
5 Augustus 2025
5 Augustus 2025
5 Augustus 2025
5 Augustus 2025
5 Augustus 2025
5 Augustus 2025
24 December 2024
16 Oktober 2024
16 Oktober 2024
16 Oktober 2024
Handleiding Niet gecategoriseerd
- Yorkville
- Dostmann Electronic
- Waterbird
- Jura
- Sanyo
- Powerplus
- Contour
- XP
- Ecoteck
- Viessmann
- Creality
- Nature2
- Defy
- Infantino
- Bontempi
Nieuwste handleidingen voor Niet gecategoriseerd
5 Augustus 2025
5 Augustus 2025
5 Augustus 2025
5 Augustus 2025
5 Augustus 2025
5 Augustus 2025
5 Augustus 2025
5 Augustus 2025
5 Augustus 2025
5 Augustus 2025
