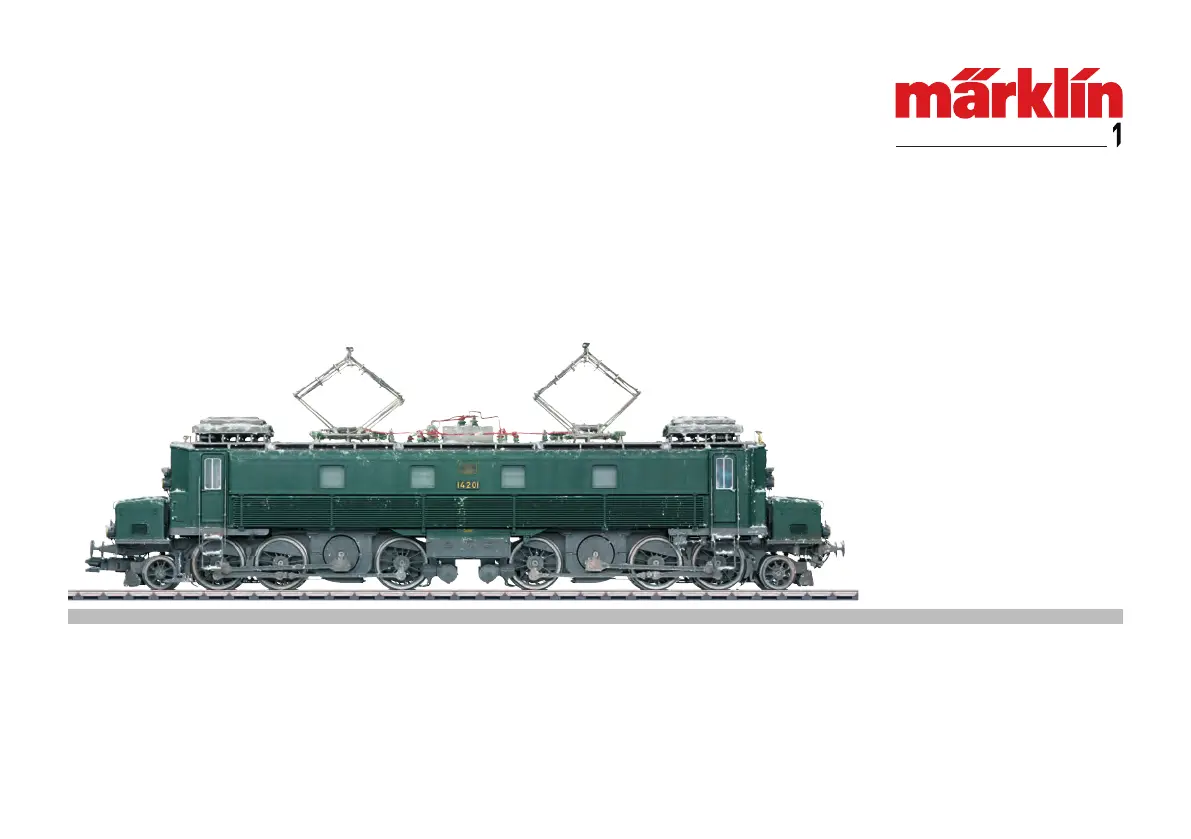

Marklin 55525 Handleiding

5Betrieb • Operation • Fonctionnement Exploitatie • Operación • OperazioneVoor het eerste gebruikDit model is vanwege de techniek en de uitvoering bijzonder uitgewerkt en hoogwaar-dig uitgevoerd. De meeste opgestoken of aangebouwde delen zijn van metaal gemaakt. Dergelijke delen kunnen niet zo eenvoudig vervangen worden dan kunststof delen. Let er daarom op dat u het model uitermate voor-zichtig behandelt. Voor het vervangen van delen of reparaties kunt u zich wenden tot het Märklin service centrum. Aanwijzingen• De pantograaf wordt aangedreven door een servo-motor. Hij mag nooit handmatig omhoog gehaald worden maar kan voor het verpakken van het model wel handmatig neergelaten worden. • In het analoge bedrijf is de pantograaf neergelaten. Antes de la primera puesta en servicioEn los aspectos de tecnología incorporada y ejecución, este modelo en miniatura es muy sofisticado y avanzado.

7Betrieb • Operation • Fonctionnement Exploitatie • Operación • Operazione• Der Dachstromabnehmer wird über einen Servo-Motor angetrieben. Er darf niemals von Hand ausgefahren werden, kann aber z.B. zum Verpacken des Modells von Hand eingefahren werden.• The pantograph is powered by a servo-motor. It must never be raised by hand. It can be lowered by hand for things such as packing the model.• Le pantographe est entraîné par un servo-moteur. S’il ne doit en aucun cas être levé manuellement, il peut par contre être baissé manuellement, par exemple pour emballer le modèle.• De pantograaf wordt aangedreven door een servo-motor. Hij mag nooit handmatig omhoog gehaald worden maar kan voor het verpakken van het model wel handmatig neergelaten worden.• El pantógrafo es accionado por un servo-motor.

20Betrieb • Operation • Fonctionnement Exploitatie • Operación • Operazione• Vrijwaring en garantie overeenkomstig het bijgevoegde garantiebewijs. • Afdanken: www. maerklin. com/en/imprint. html Functies• Het bedrijfssysteem (AC, Mfx, Märklin-Motorola of DCC) wordt auto-matisch herkend. • Mfx-technologie voor het Mobile Station/Central Station. Naam af de fabriek: Ce 6/8 I 14201 • Af fabriek ingesteld adres: (Märklin) 52/53 / (DCC) 3 • Instellen van de loc-parameters (adres, optrek-/afremvertraging, maximumsnelheid enz. ) met Control Unit en DCC (CV programme-ring), Mobile Station of Central Station. • Rijrichtingafhankelijk frontsein. • Met spanningsbuffer (voor het overbruggen van verontreinigde spoortrajecten)• Het model is ontwikkeld voor het gebruik op het Märklin Spoor 1 railsys-teem. Het gebruik op een ander railsysteem geschied op eigen risico. • Berijdbare minimumradius: 1020 mm.

• In analoogbedrijf zijn alleen de rij- en lichtwissel-functies beschikbaar. • In de decoderinstellingen is standaard het bedrijf met DC gedeac-tiveerd, omdat er anders problemen met het remtraject ontstaan. Activeer DC-bedrijf als dit gewenst is. CV 27, bit 4 & bit 5 uit; CV 50, bit 1 aanOpmerking voor inbouw in vitrine 59960Gebruik voor inbouw in vitrine 59660 de originele bevestigingsbouten van de locomotief en daarnaast de sluitringen #10 uit vitrine 59960. Veiligheidsvoorschriften• De loc mag alleen met een daarvoor bestemd bedrijfssysteem (Märklin AC, Märklin digitaal, Märklin Systems of DCC) gebruikt worden. • Alleen net-adapters en transformatoren gebruiken waarvan de aan-gegeven netspanning overeenkomt met de netspanning ter plaatse. • De loc mag niet vanuit meer dan een stroomvoorziening gelijktijdig gevoed worden.

• Lees ook aandachtig de veiligheidsvoorschriften in de gebruiksaan-wijzing van uw bedrijfssysteem. • Voor het conventionele bedrijf met de loc dient de aansluitrail te worden ontstoort.

Hiervoor dient men de ontstoor-set 104770 te gebruiken. Voor het digitale bedrijf is deze ontstoor-set niet geschikt. • De gebruikte aansluitkabel mag maximaal 2 meter lang zijn. • Stel het model niet bloot aan in directe zonnestraling, sterke tempe-ratuurwisselingen of hoge luchtvochtigheid. • OPGEPAST. Functionele scherpe kanten en punten. • Ingebouwde LED’s komen overeen met de laserklasse 1 volgens de norm EN 60825-1. Algemene aanwijzing voor het vermijden van elektromagnetische storingen:Om een betrouwbaar bedrijf te garanderen is een permanent, vlek-keloos wielas - rail contact van het voertuig noodzakelijk. Voer geen wijzigingen uit aan de stroomvoerende delen. Belangrijke aanwijzing• Het bedrijf met het Mobile Station 60652/60653 is bij deze locomotief, in verband met het hoge benodigde vermogen, maar beperkt mogelijk.

• De gebruiksaanwijzing is een bestanddeel van het product en dienen derhalve bewaard en meegeleverd te worden bij het doorgeven van het product. • Voor reparatie of onderdelen kunt u zich tot uw Märklin handelaar wenden.

23Betrieb • Operation • Fonctionnement Exploitatie • Operación • Operazione( ) waarde = fabrieksinstellingDCC: programmeren op het programmeerspoor door middel van CV programmering, programmeren met PoM (Program on the Main); dit dient door het besturingsapparaat ondersteund te worden.* De waarden van de gewenste instellingen dienen bij elkaar opgeteld te worden! Bijv. aantal rijstappen 28/128 = 2 + DCC bedrijf met afremtraject = 4, geeft een waarde van 2+4=6. CV Betekenis Waarde 6021 Waarde DCC60 PoMMulti-stationsomroep Bit 0 – 3 = aantal stations Bit 4 = laatste station keert de volgorde om Bit 5 = loc richting bepaald de volgorde Bit 6 = volgorde basis instelling— 0 – 126 (36)61 PoM Toevalsgeluid: Interval min. — 0 – 255 (30)62 PoM Toevalsgeluid: Interval max.

33Betrieb auf der Anlage • Operation on a layout • Exploitation sur réseauBedrijf op een modelbaan • Funcionamiento del sistema • Funzionamento del sistemaBerijden van hellingenIn tegenstelling tot het grote voorbeeld kun-nen met een modelbaan ook grotere hellingen bereden worden. Normaal moet een helling maximaal 3 procent zijn. In extreme gevallen is maxi-maal 5 procent mogelijk, maar dan moet re-kening gehouden worden met een evenredig verlies aan vermogen. Het begin en het einde van de helling moeten altijd gerond worden. Opmerkingen voor het onderhoudVanwege het grote gewicht van de loc is het aan te bevelen om, na ca. 10 bedrijfsuren, de wielassen en rails grondig te reinigen en de wielaslagers te smeren. Deze loc kan ook buiten gebruikt worden. Het gebruik bij slecht weer (sneeuw of regen) is niet aan te raden.

Par conséquent, traitez ce modèle avec beaucoup de soin et évitez de rayer, de frotter ou d‘essuyer les surfaces et les détails. N‘utilisez aucun produit de nettoyage ou produit traitant. Met dit geprepareerde model bezit u een exclusieve uitvoering die de werkelijke toestand weergeeft na vele bedrijfsjaren in weer en wind. Van deze speciale serie zijn er slechts een beperkt aantal gemaakt. De kunstmatige veroudering werd zorgvuldig met de hand aangebracht door ervaren vakmensen. On-danks de vernislaag die is aangebracht over deze patinering geeft dit toch geen homogene harde laklaag. Behandel het model daarom a. u. b voorzichtig en vermijd krassen, schuur en veegplekken op de oppervlakte en de details. Gebruik a. u. b. geen vloeibare reinigingsmiddelen of reinigingsbaden.
