Graphite 58G078 Handleiding

43 02-285 Varsavia Paweł Kowalski Addetto alla documentazione tecnica Servizio GTX Varsavia, 2025-02-10 NIDERLAND (NL) VERTALING VAN DE ORIGINELE INSTRUCTIES ZAAGBLAD (DECOUPEERZAAG) 58G078 BELANGRIJKE OPMERKING: LEES DEZE HANDLEIDING ZORGVULDIG DOOR VOORDAT U HET ELEKTRISCHE APPARAAT GEBRUIKT EN BEWAAR DE HANDLEIDING VOOR TOEKOMSTIG GEBRUIK. SPECIFIEKE VEILIGHEIDSVOORSCHRIFTEN • Houd het elektrische gereedschap bij de geïsoleerde grijpvlakken vast wanneer u bewerkingen uitvoert waarbij het snijelement in contact kan komen met verborgen gereedschap of zijn eigen draad. Als een snijelement in contact komt met een onder spanning staande draad, kunnen blootliggende metalen onderdelen van het elektrische gereedschap onder spanning komen te staan en kan de gebruiker een elektrische schok krijgen.

• Gebruik klemmen of andere praktische middelen om het werkstuk stevig vast te klemmen en te ondersteunen op een stabiel platform. Als je het werkstuk met je hand vasthoudt of tegen je lichaam drukt, wordt het onstabiel en kun je de controle verliezen. • Schakel de decoupeerzaag uit als het werk klaar is. Het blad kan van het werkstuk worden verwijderd wanneer het stilstaat. Op deze manier wordt terugslag voorkomen en kan het elektrische gereedschap veilig worden opgeborgen. • Gebruik alleen onbeschadigde zaagbladen die perfect werken. Verbogen, ongeslepen zaagbladen kunnen breken. Bovendien kunnen ze de zaaglijn beïnvloeden en terugslag veroorzaken of ertoe bijdragen. • Stof van bepaalde houtsoorten of -soorten kan een gevaar voor de gezondheid vormen en allergische reacties, aandoeningen aan de luchtwegen of kanker veroorzaken.

✓ Tijdens het snijden moeten stofmaskers worden gebruikt om de luchtwegen te beschermen tegen snijstof. ✓ Gebruik stofafzuiging bij het zagen van hout. ✓ Zorg er altijd voor dat de werkplek goed geventileerd is. • Waterleidingen mogen niet worden doorgezaagd met de decoupeerzaag.

Het doorzagen van een buis veroorzaakt schade aan eigendommen of kan elektrische schokken tot gevolg hebben. • Om te voorkomen dat je door spijkers, schroeven en andere harde voorwerpen zaagt, moet je het werkstuk zorgvuldig inspecteren voordat je begint te werken. • Materiaal waarvan de afmetingen (dikte) groter zijn dan aangegeven in de technische gegevens, mag niet worden gesneden. • Houd de decoupeerzaag met gesloten hand vast. • Zorg ervoor dat de decoupeerzaag het materiaal niet raakt voordat u op de schakelaar drukt. • Raak de decoupeerzaag niet aan als deze nog in beweging is. Schakel de decoupeerzaag niet uit voordat u hem met uw hand vastpakt. • Raak het blad of het werkstuk niet aan net na het beëindigen van het werk. Deze onderdelen kunnen erg heet worden en brandwonden veroorzaken.

• Als u abnormaal gedrag van het elektrische apparaat of vreemde geluiden opmerkt, schakel het dan onmiddellijk uit en trek de stekker uit het stopcontact. • Voor een goede koeling moeten de ventilatiegaten in de behuizing van de decoupeerzaag blootliggen. • Controleer voordat u de decoupeerzaag in het stopcontact steekt altijd of de netspanning overeenkomt met de spanning op het typeplaatje van het apparaat. • Controleer altijd het netsnoer voordat u de decoupeerzaag aansluit en laat het vervangen door een erkende werkplaats als het beschadigd is. • Het netsnoer van de decoupeerzaag moet zich altijd aan de veilige kant bevinden en mag niet per ongeluk worden beschadigd door het werkende elektrische gereedschap. Let op: Het apparaat is ontworpen voor gebruik binnenshuis.

Ondanks het gebruik van een inherent veilig ontwerp, het gebruik van veiligheidsmaatregelen en extra beschermende maatregelen, is er altijd een restrisico op letsel tijdens het werk. Uitleg van de gebruikte pictogrammen: 1. Lees de gebruiksaanwijzing. Neem de waarschuwingen en veiligheidsvoorschriften in acht. 2. Apparatuur met isolatieklasse twee. 3.

Gebruik persoonlijke beschermingsmiddelen (veiligheidsbril, gehoorbescherming, stofmasker). 4. Trek de stekker uit het stopcontact voor onderhoud of reparatie. 5. Beschermen tegen regen. N6. ie kinderen toegang geven tot de tool. INHOUD • Decoupeerzaag 1 stuk. • Houtzaagblad 1 stuk. • Inbussleutel 1 stuk. • Parallelle geleider 1 stuk. • Stofafzuigmond 1 stuk. • Gebruiksaanwijzing 1 stuk. • kaart 1 stuk. CONSTRUCTIE EN TOEPASSING De decoupeerzaag is een geïsoleerd handgereedschap van klasse II. Het wordt aangedreven door een eenfasige commutatormotor. De machine is ontworpen voor het maken van rechte, gedeelde zaagsneden, gebogen zaagsneden en zaagsneden in hout en houtachtige materialen, maar ook in kunststoffen en metalen (mits een geschikt blad wordt gebruikt).

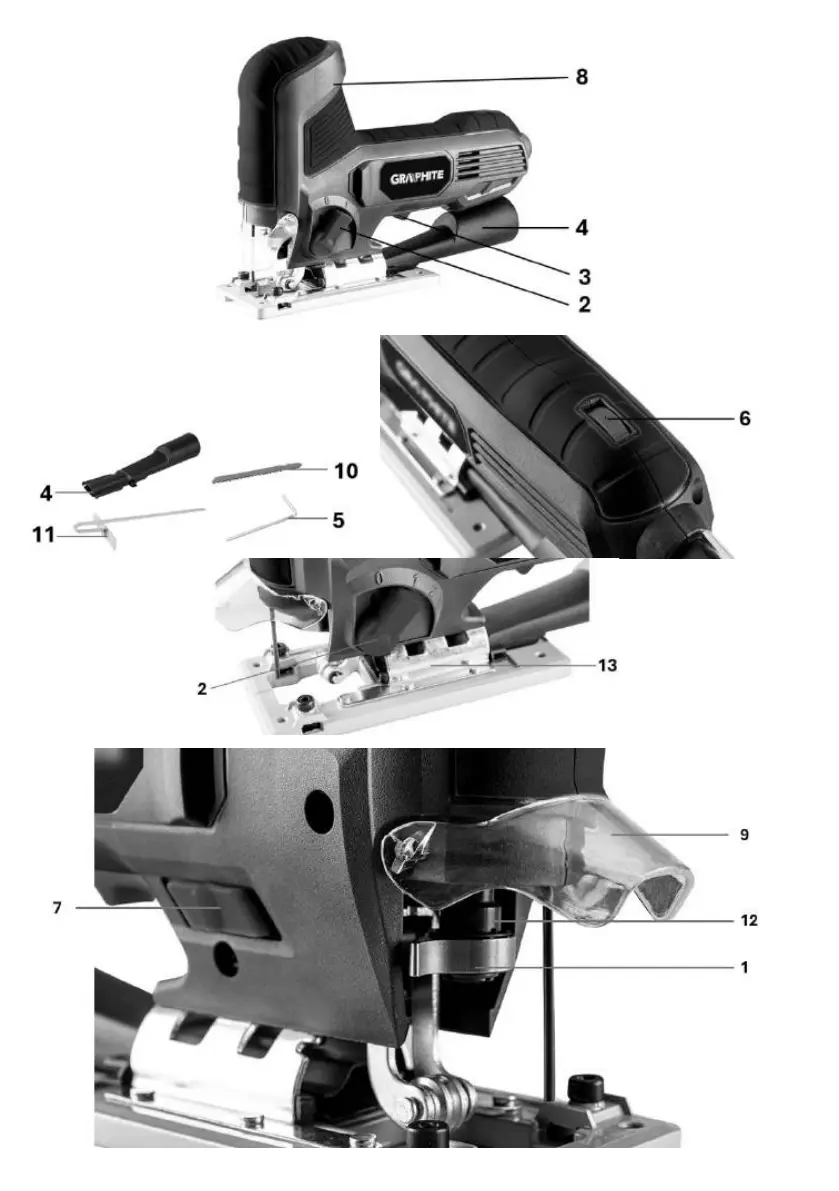

De toepassingsgebieden zijn de uitvoering van renovatie- en bouwwerkzaamheden, evenals alle werkzaamheden op het gebied van onafhankelijke amateuractiviteiten (doe-het-zelvers). Gebruik het elektrische gereedschap niet verkeerd. BESCHRIJVING VAN DE GRAFISCHE PAGINA'S De nummering hieronder verwijst naar de onderdelen van het apparaat die worden weergegeven op de grafische pagina's van deze handleiding. 1. Bladslot 2. Slingerknop 3. Aan/uit-schakelaar 4. Aansluiting stofafvoer 5. Inbussleutel 6. Snelheidsknop 7. Knop voor stofafzuiging 8. Handvat 9. Beschermkap 10. Blade 11. Gids 12. Zaagblad houder 13. Verstelbare decoupeerzaagvoet VOORBEREIDING OP HET WERK BEVESTIGING VAN DE KLING De installatie en vervanging van het blad verloopt als volgt: • Draai de mesvergrendelknop (12) naar rechts. • Plaats het blad (10) in de houder met de tanden naar voren.

• Draai de knop (12) naar de startpositie. Controleer of het mes goed vastzit. Let op: het mes kan tijdens het verwijderen heftig uit het handvat springen. Houd de punt van het mes onder controle en houd het uit de buurt van uw gezicht. Raak het mes niet onmiddellijk na het werk aan, want het kan erg heet zijn. Gebruik handschoenen.

44 • Sluit de zuigslang van het stofafzuigsysteem aan op het aansluitstuk (4). Zorg voor een stevige verbinding. • Zet de schakelaar voor stofafzuiging in de achterste stand (7). Opmerking: Gebruik geen stofafzuiging wanneer het snijmateriaal vonken produceert. BEDIENING / INSTELLINGEN AAN/UIT Let op: controleer voordat u de decoupeerzaag aansluit op het elektriciteitsnet altijd of de netspanning overeenkomt met de spanning die staat aangegeven op het typeplaatje dat op het elektrische gereedschap is bevestigd. • Inschakelen doe je door de achterkant van de schakelaar (3) in te drukken. Laat de druk los om uit te schakelen. • Vergrendeling voor continu gebruik wordt bereikt door de schakelaar (3) in deze stand naar voren te drukken. Door de schakelaar terug te trekken wordt het apparaat uitgeschakeld.

DECOUPEERZAAG SNELHEID AANPASSEN De snelheid van de decoupeerzaagmotor wordt aangepast door de snelheidsregelknop (6) te draaien en in te stellen. Hierdoor kan de snelheid van het elektrische gereedschap worden aangepast aan de eigenschappen van het te bewerken materiaal. Hoe hoger het getal op de omtrek van de draaiknop, hoe hoger de werksnelheid van de decoupeerzaag. SLINGERREGELING Met behulp van de pendelknop (2) kan de bladslag worden aangepast om de best mogelijke snijkwaliteit voor bepaalde materialen te bereiken. • Instelling 0 - metalen platen en platen, materialen die kunnen rafelen • Instelling 1 - Kunststoffen • Instelling 2 - hardhout • Instelling 3 - zacht hout. Bij het zagen door metaal is het aan te raden om bladen met meer tanden en een geschikte koelvloeistof te gebruiken. Zagen zonder koelmiddel leidt tot versnelde slijtage van het blad.

In de onderstaande tabel staat een indicatieve selectie van zaagbladen: Aantal tanden per inch Lengte blad Toepassingsgebied 24 80 mm Zacht staal, non-ferrometaal 14 Non-ferrometalen, kunststoffen 9 Hout, houten multiplex ZWAAIHAAK AANPASSING Met de verstelbare decoupeerzaagvoet (13) kunnen versteksnedes in de volgende posities worden gemaakt: 0°, ±15°, ±30°, ±45°. • Koppel het apparaat los van de voeding • Draai met een inbussleutel (5) de twee schroeven aan de onderkant van de voet (13) los. • Trek de voet (13) weg uit de uitsparing van de trede en kantel hem in de gewenste hoek. • Plaats de voet (13) in de juiste hoekpositie. Vergrendel de voet in de gekozen positie door beide schroeven vast te draaien. SNIJDEN • Plaats de voorkant van de voet (13) plat op het te snijden materiaal. • Start de decoupeerzaag en wacht tot de maximale snelheid is bereikt.

• Beweeg de decoupeerzaag langzaam en leid het blad langs de vooraf bepaalde zaaglijn. • Wanneer u langs een gebogen lijn zaagt, geleidt u de decoupeerzaag heel voorzichtig. Het zagen moet gelijkmatig gebeuren en zorg ervoor dat de decoupeerzaag niet overbelast wordt. Overmatige druk op het blad zal de beweging van het blad afremmen, wat de zaagprestaties zal beïnvloeden. Let op: als het hele oppervlak van de decoupeerzaagvoet tijdens het gebruik niet tegen het oppervlak van het werkstuk ligt, maar erboven, bestaat het gevaar dat het zaagblad breekt. EEN GAT IN HET MATERIAAL SNIJDEN • Boor een gat met een diameter van 10 mm in het materiaal. • Steek het zaagblad (10) in het gat en begin te zagen vanaf het gemaakte gat. INSTALLATIE VAN PARALLELLE SNIJGELEIDER • Koppel het apparaat los van de voeding. • Plaats het mes (10) in de houder (12) en klem (1).

BEDIENING EN ONDERHOUD Let op: trek de stekker uit het stopcontact voordat u overgaat tot installatie, aanpassing, reparatie of bediening. • Het wordt aanbevolen om het apparaat onmiddellijk na elk gebruik schoon te maken. • Gebruik geen water of andere vloeistoffen om schoon te maken. • Het apparaat moet worden schoongemaakt met een droge doek of worden doorgeblazen met perslucht onder lage druk. • Gebruik geen reinigingsmiddelen of oplosmiddelen, want deze kunnen de plastic onderdelen beschadigen. • Maak de ventilatiesleuven in de motorbehuizing regelmatig schoon om oververhitting van het apparaat te voorkomen. • Het wordt aanbevolen om de geleiderol regelmatig te smeren. Een druppel olie op deze plaats verlengt de levensduur. • Als het netsnoer beschadigd is, moet het vervangen worden door een snoer met dezelfde eigenschappen.

Laat dit over aan een gekwalificeerde vakman of laat het apparaat nakijken. • Als er overmatige vonken op de commutator ontstaan, laat dan de koolborstels van de motor controleren door een gekwalificeerd persoon. • Bewaar het apparaat altijd op een droge plaats buiten het bereik van kinderen. KOOLBORSTELS VERVANGEN Versleten (korter dan 5 mm), verbrande of gebarsten koolborstels moeten onmiddellijk worden vervangen. Vervang altijd beide koolborstels tegelijkertijd. Het vervangen van de koolborstels mag alleen worden uitgevoerd door een gekwalificeerd persoon met gebruik van originele onderdelen. Eventuele defecten moeten worden verholpen door de geautoriseerde servicedienst van de fabrikant. BEOORDELINGSGEGEVENS Decoupeerzaag 58G078 Parameter Waarde Voedingsspanning 230 V AC Voedingsfrequentie 50 Hz Nominaal vermogen 600 W Aantal bladcycli (onbelast) 800-3000 min-1 Max.

dikte van het te snijden materiaal - metaal 8 mm Bladslag 18 mm Beschermingsklasse II Massa 1,7 kg Jaar van productie 2025 58G078 geeft zowel het type als de machineaanduiding aan MILIEUBESCHERMING Elektrisch aangedreven producten mogen niet met het huishoudelijk afval worden weggegooid, maar moeten naar een geschikte afvalverwerkingsfaciliteit worden gebracht. Neem contact op met uw leverancier of de plaatselijke autoriteiten voor informatie over afvalverwerking. Afgedankte elektrische en elektronische apparatuur bevat milieu-inerte stoffen. Niet-gerecyclede apparatuur vormt een potentieel risico voor het milieu en de menselijke gezondheid. "GTX Polen Spółka z ograniczoną odpowiedzialnością". Spółka komandytowa met maatschappelijke zetel in Warschau, ul.
