Pagina 1/2

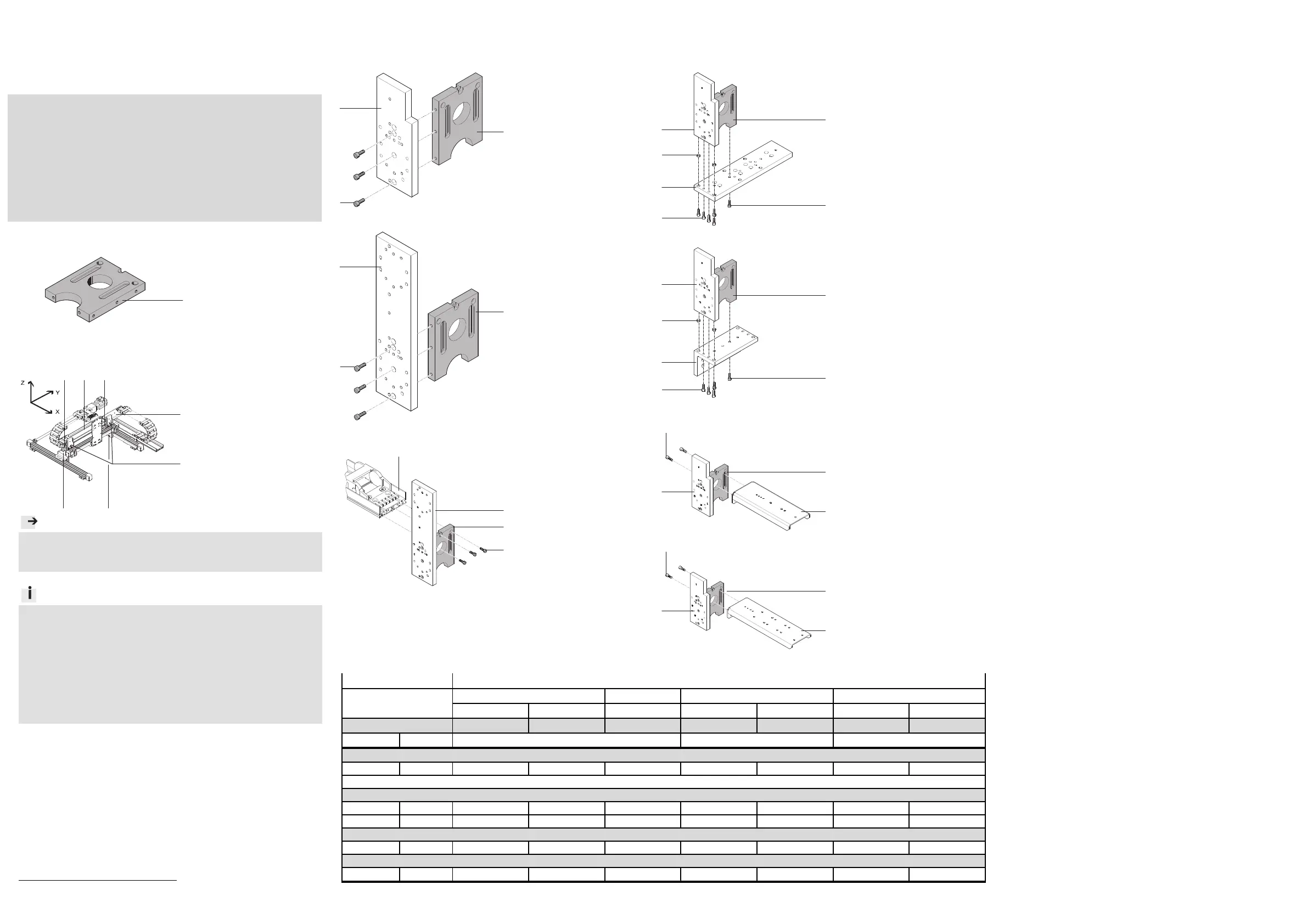

Montageanleitung (de)
748 922 / 2010-10a
†‡
Versteifungsbausatz
HMVV-RP/FP
Festo SE & Co. KG
Postfach
D-73726 Esslingen
++49/(0)711/347-0
www.festo.com
1. Teileliste
7692d_2
1 Versteifungsbausatz
HMVV-RP/FP
Bestimmungsgemäß dient der Versteifungsbausatz 1 als zusätzlich
e Ver-
steifung zwischen de
n X- und Y-Achsen beim Aufbau von Raumportalsyste-
men.
7692d_1
2 Grundbausatz
HMV…-RP/FP-…
3 Auflageprofil
HMIA-E07-X
4 Adapterbausatz
HMVS-RF…/HMVW-DL…
5 Installationsbausatz
HMIXF-RP/FP…
Hinweis
• Beachten Sie, dass nur Befestigungskombinationen aus der Tabelle
zulässig sind.
• Halten Sie die zulässigen Anziehdrehmomente ein ( Tabelle).
Info
• Beachten Sie die Montagereihenfolge
Montageübersicht (beiliegend in HMVS-DL25/40).
Der Bausatz 1 enthält alle maximal erforderlichen
Befestigungselemente.
• Beachten Sie, dass bei einigen Kombinationen Befestigungselemente
übrig bleiben.
• Wählen Sie die Befestigungselemente (Schrauben usw.) für Ihre
Kombination ( Tabelle).
• Beachten Sie die Bildzuordnung für Ihre Kombination ( Tabelle).
1)
1)
Toleranzen für nicht tolerierte Anziehdrehmomente M
A
± 20%
2. Montage Versteifungsbausatz 1
Bild 1
Bild 1a
7692d_3
1 Versteifungsbausatz
HMVV-RP/FP
2 Grundbausatz
HMVM-RP/FP-…
Bild 1b
7692d_4
1 Versteifungsbausatz
HMVV-RP/FP
2 Grundbausatz
HMVD-RP/FP-…
Bild 2
7692d_5
1 Versteifungsbausatz
HMVV-RP/FP
2 Grundbausatz
HMV…-RP/FP-…
3 Auflageprofil
HMIA-E07-X
Bild 3
Bild 3a
7692d_6
1 Versteifungsbausatz
HMVV-RP/FP
2 Grundbausatz
HMV…-RP/FP-…
4 Adapterbausatz
HMVS-RF…
Bild 3b
7692d_7
1 Versteifungsbausatz
HMVV-RP/FP
2 Grundbausatz
HMV…-RP/FP-…
4 Adapterbausatz
HMVW-DL…
Bild 4
Bild 4a
7692d_8
1 Versteifungsbausatz
HMVV-RP/FP
2 Grundbausatz
HMV…-RP/FP-…
5 Installationsbausatz
HMIXF-RP/FP
Bild 4b
7692d_9
1 Versteifungsbausatz
HMVV-RP/FP
2 Grundbausatz
HMV…-RP/FP-…
5 Installationsbausatz
HMIXF-RP/FP-2
1
Bausatz
3
HMVM-RP/FP-… HMVD-RP/FP-… HMIA-E07-X HMSV-RF… HMVW-DL…V HMIXF-RP/FP HMIXF-RP/FP-2
1a 1b 2 3a 3b 4a 4b
M
A
1)
[Nm]
M5x16 6 3x 3x 3x 2x 2x
M5x16 6 4x 3x
M6x20 10 2x
M6x18 10 2x
ZBH-9 2x 2x
45
HMVV-RP/FP
Anbaukomponente
A Zylinderschraube nach DIN 912
B Zylinderschraube nach DIN 912
C Zylinderschraube nach DIN 6912
D Zentrierhülse
Befestigungselemente im Lieferumfang der Anbaukomponenten
2
Raumportal
3289d_5
4
1
1
4
2
1
3
5
2
1
A
2
1
4
A
B
D
2
1
4
A
B
D
5
1
2
C
5
1
2
B
2
1
A
A
1
2
3
Assembly instructions (en)
748 922 / 2010-10a
†‡
Reinforcing kit
HMVV-RP/FP
Festo SE & Co. KG
Postfach
D-73726 Esslingen
++49/(0)711/347-0
www.festo.com
1. Parts list
7692d_2
1 Reinforcing kit
HMVV-RP/FP
The reinforcing kit 1 has be
en d
esigned as an additional reinforcement
between the X and Y-axes when setting up 3D gantry systems.
7692d_1
2 Basic kit
HMV…-RP/FP-…
3 Support profile
HMIA-E07-X
4 Adapter kit
HMVS-RF…/HMVW-DL…
5 Installation kit
HMIXF-RP/FP…
Note
• Note that only the assembly combinations shown in the table are
permissible.
• Observe the permitted tightening torques ( Table).
Information
• Observe the mounting sequence
Assembly overview (included in HMVS-DL25/40).
The kit 1 includes the maximum required number of mounting attach-
ments.
• Please note that mounting components may be left over with some
combinations.
• Select the mounting components (screws etc.) for your combination
( Table).
• Observe the reference figures/illustrations for your combination
( Table).
1)
1)
Tolerance for non-toleranced tightening torques M
A
± 20%
2. Mounting the reinforcing kit 1
Fig. 1
Fig. 1a
7692d_3
1 Reinforcing kit
HMVV-RP/FP
2 Basic kit
HMVM-RP/FP-…
Fig. 1b
7692d_4
1 Reinforcing kit
HMVV-RP/FP
2 Basic kit
HMVD-RP/FP-…
Fig. 2
7692d_5
1 Reinforcing kit
HMVV-RP/FP
2 Basic kit
HMV…-RP/FP-…
3 Support profile
HMIA-E07-X
Fig. 3
Fig. 3a
7692d_6
1 Reinforcing kit
HMVV-RP/FP
2 Basic kit
HMV…-RP/FP-…
4 Adapter kit
HMVS-RF…
Fig. 3b
7692d_7
1 Reinforcing kit
HMVV-RP/FP
2 Basic kit
HMV…-RP/FP-…
4 Adapter kit
HMVW-DL…
Fig. 4
Fig. 4a
7692d_8
1 Reinforcing kit
HMVV-RP/FP
2 Basic kit
HMV…-RP/FP-…
5 Installation kit
HMIXF-RP/FP
Fig. 4b
7692d_9
1 Reinforcing kit
HMVV-RP/FP
2 Basic kit
HMV…-RP/FP-…
5 Installation kit
HMIXF-RP/FP-2
1
Kit
3
HMVM-RP/FP-… HMVD-RP/FP-… HMIA-E07-X HMSV-RF… HMVW-DL…V HMIXF-RP/FP HMIXF-RP/FP-2
1a 1b 2 3a 3b 4a 4b
M
A
1)
[Nm]
M5x16 6 3x 3x 3x 2x 2x
M5x16 6 4x 3x
M6x20 10 2x
M6x18 10 2x
ZBH-9 2x 2x
45
HMVV-RP/FP
Attachment component
A Socket head screw to DIN 912
B Socket head screw to DIN 912
C Socket head screw to DIN 6912
D Centring sleeve
Mounting components included with attachment components
2
Fig.
3D gantry
3289d_5
4
1
1
4
2
1
3
5
2
1
A
2
1
4
A
B
D
2
1
4
A
B
D
5
1
2
C
5
1
2
B
2
1
A
A
1
2
3
