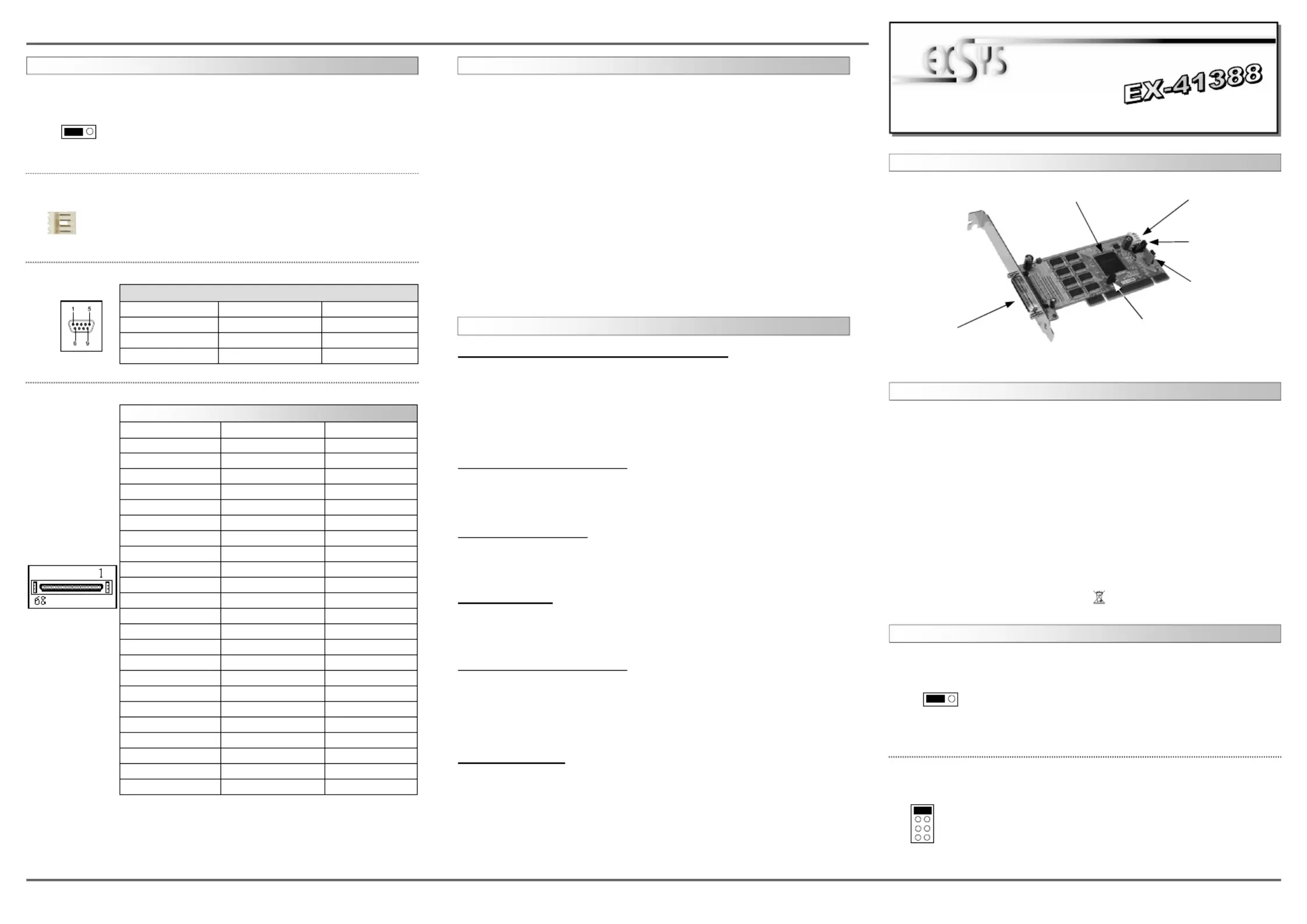

Die EX-41388 ist eine PCI serielle RS-232 Karte mit 8 seriellen FIFO 16C95x Ports, für den

Anschluss von High-Speed seriellen RS-232 Peripherie Geräten (z.B. Terminal, Modem,

Plotter usw.). Der serielle PCI Bus unterstützt dabei optimal die Leistung des schnellen Sys-

temBase Chipset mit 256byte FIFO Cache. Die EX-41388 gewährleistet so eine sichere Daten-

übertragung und exzellente Performance von bis zu 921KBaud/s für jedes angeschlossene

Gerät! Sie unterstützt den 32-Bit PCI & PCI-X Bus mit 5 Volt und 3,3 Volt. Es ist nicht möglich

die I/O Adressen und Interrupts manuell einzustellen, da die Einstellungen der Karte vom

System (BIOS) und beim installieren des Betriebssystems automatisch vorgenommen werden.

Über die Jumper können Sie 12V oder 5V auf Pin9 des seriellen Anschluss umleiten. Achten

Sie bitte darauf dass die Angeschlossenen Geräte dies auch unterstützen. Es wird zusätzlich

für den Einbau in schmale Computergehäuse ein 8 cm LowProle Slot-Bügel mitgeliefert.

BESCHREIBUNG & TECHNISCHE DATEN

AUFBAU

Kompatibilität: PCI 32-Bit oder PCI-X, 33Mhz

Betriebssysteme: WIN NT 4.0/ 9x/ 2000/ XP/ Vista/ 7/ 8/ Server 200x/ Linux

Anschlüsse: 8x 9 Pin Seriell D-Sub Stecker

Lieferumfang: EX-41388, Treiber CD, Anleitung, Octopus Kabel, LowProle Bügel

Zertikate:

CE

CECE

CE / FCC / RoHS / WEEE DE97424562 / WHQL

JUMPERSETTING & CONNECTORS

JUMPEREINSTELLUNG & ANSCHLÜSSE

JP3:

JP3:Power auf 9 Pin

Stecker Ein/Aus

JP2:Jumper für die

Stromquelle

(Netzteil oder

PCI Bus)

Bedienungsanleitung

Bedienungsanleitung

Vers. 1.1 / 27.06.13

JP2:

Wenn Sie den Jumper JP3 für auf PWR gesetzt haben, können Sie mit

dem Jumper JP2 den Spannungswert einstellen. Es gibt 4 verschiedene

Spannungsquellen. (Nur in Verbindung mit JP3 auf PWR!!!)

I 5V= 5Volt vom Mainboard (STANDARD)

X 5V= 5Volt vom PC-Netzteil

X 12V= 12Volt vom PC-Netzteil

I 12V= 12Volt vom Mainboard

I5V

X5V

X12V

I12V

DIS= Am Pin 9 liegt das Standard Signal RI (Ring Indicator) an.

(Werkseinstellung)

PWR= Am Pin 9 kann jetzt eine Spannung von DC5V oder DC12V

eingestellt werden.

Die Einstellung der Spannung nehmen Sie mit JP2 vor. Dieser sollte

aber bei Standard Anwendungen nicht verstellt werden.

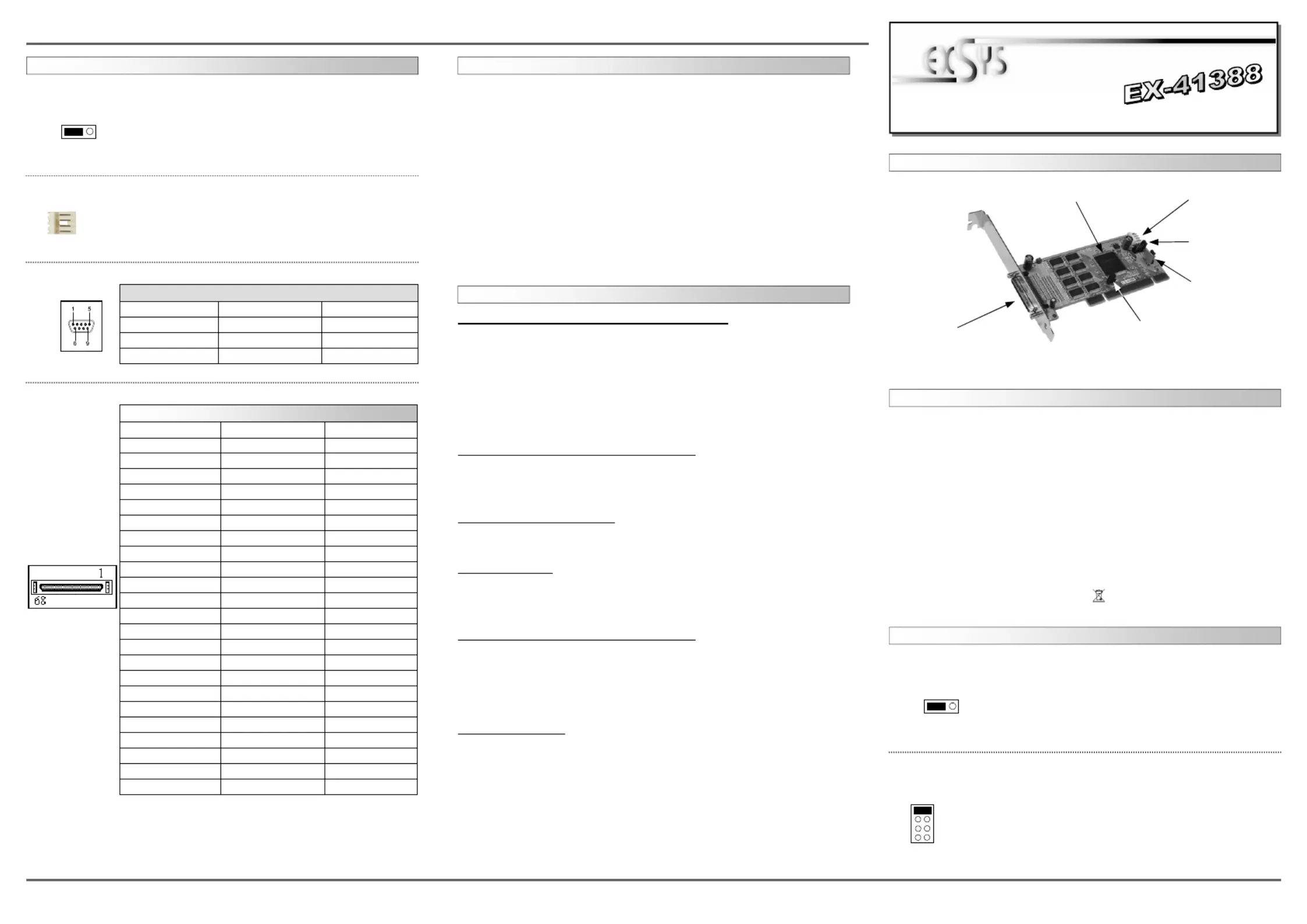

HARDWARE INSTALLATION

For aux power (JP2), J2 must be connected to pc power supply!

If not, the card wont work.

If you are ready with the jumper settings, please proceed with the following installation instruc-

tions. Because there are large dierences between PC’s, we can give you only a general installa-

tion guide for the EX-41388. Please refer to your computer’s reference manual whenever in

doubt.

1. Turn o the power to your computer and any other connected peripherals.

2. Remove the mounting screws located at the rear and/or sides panels of your Computer

and gently slide the cover o.

3. Locate an available expansion slot and remove its covers from the rear panel of your

computer. Make sure it is the right expansion slot for the card (see card description)

4. Align the card with the PCI slot and then gently but rmly, insert the card. Make sure the

card is seated and oriented correctly. Never insert the card by force!

5. Then connect the card with a screw to the rear panel of the computer case.

6. Gently replace your computer’s cover and the mounting screws.

DIS | PWR

S1-S8:

68 Pin VHDCI Buchse

für Octopus-Kabel mit

8 x 9 Pin Serielle Anschluss

J2:Stromanschluss

für PC Netzteil

JP1:PME

Ein- / Ausschalten

SystemBase Chipset

DB 9M:

Pin Signal Pin Signal Pin Signal

1 CDC 4 DTR 7 RTS

2 RXD 5 GROUND 8 CTS

3 TXD 6 DSR 9 RI

Serial 9 Pin D-SUB male connector

1 +5V

2 GND

3 GND

4 +12V

J2:

JP1:

DIS | ENA

DIS= The function PME is disable (Factory Setting)

ENA= The function PME is enable. Now the card can be activate

the computer through the serial ports.

HPC68F:

Pin Signal Pin Signal Pin Signal

1 DCD 1 24 DSR 3 47 RTS 6

2 RXD 1 25 RTS 3 48 CTS 6

3 TXD 1 26 CTS 3 49 GND

68 Pin VHDCI female connector

4 DTR 1 27 DCD 4 50 DCD 7

5 DSR 1 28 RXD 4 51 CN_PWR

6 RTS 1 29 TXD 4 52 CN_PWR

7 CTS 1 30 DTR 4 53 RXD 7

8 DCD 2 31 DSR 4 54 GND

9 RXD 2 32 RTS 4 55 TXD 7

10 TXD 2 33 CTS 4 56 GND

11 DTR 2 34 NC 57 DTR 7

12 DSR 2 35 DCD 5 58 DSR 7

13 RTS 2 36 RXD 5 59 RTS 7

14 CTS 2 37 TXD 5 60 CTS 7

15 GND 38 DTR 5 61 DCD 8

16 DCD 3 39 DSR 5 62 RXD 8

17 CN_PWR 40 RTS 5 63 TXD 8

18 CN_PWR 41 CTS 5 64 DTR 8

19 RXD 3 42 DCD 6 65 DSR 8

20 GND 43 RXD 6 66 RTS 8

21 TXD 3 44 TXD 6 67 CTS 8

22 GND 45 DTR 6 68 NC

23 DTR 3 46 DSR 6

DRIVER INSTALLATION

Windows 9x/ 2000/ XP/ Vista/ 7/ 8/ Server 200x

After starting Windows it recognizes a new and opens the hardware assis-“PCI Controller“

tant. Please choose manual installation and put the driver CD into your CD-Rom drive. Now

enter the Path "D:\IO\SYSTEMBASE\" and then the directory of your system

“32bit_Win2000,XP,2003,Vista,2008,7,8“ “64bit_WinXP,2003,Vista,2008,7,8”orinto the

box for the Path/Source and click at . Now Windows will search for the drivers >next/continue<

in the specied directory. Follow the hardware assistant and nish the installation. If Windows

recognizes other new devices repeat the above described steps. Restart Windows Attention!

in any case after installing the drivers.

CHECK THE INSTALLED DRIVER

Click at <>< then enter and click at . In the windows that StartRun“compmgmt.msc“>OK<

open select Under you should nd one or more >Device Manager<. ”Ports (COM and LPT)“

new as sample If you see this or similar entries the card is installed ”PCI Ports“(Com3).

correctly.

CHANGE PORT NUMBER

If you like to change the port number for example COM3 to COM5, open the >Device Manager<

click at >COM3<, >Settings< and then >Advance<. There you can change between COM3 till

COM256.

Windows NT 4.0

Start Windows NT and insert the driver CD into your CD-ROM drive (for example D:). Click at

>< >< and enter" then click . Win-StartRun „D:\IO\SYSTEMBASE\WinNT\Install.exe>OK<

dows NT will now start the setup program and install the driver. Please Restart Windows NT

after installing the drivers.

CHECK THE INSTALLED DRIVER

Click at >< >< >< >StartProgramsAdministrative Tools[Common]Windows NT-

DiagnosticsResourceIRQ„09 o 0 < then click at >< ><. Here you should nd the entry

PCI“I/O-PortD400-D407 sysbase 0 PCI“ . Then click at >< here you should see the entries „

„D800-D802 sysbase 0 PCI„DC00-DC1F sysbase 0 PCI““ and for the ports. The I/O

addresses can change depends which system and card is installed. If you see these or similar

entry's the card is installed correctly.

SCO UNIX / LINUX

The drivers are located in the following folder on our driver CD:

"D:\IO\SYSTEMBASE\SCO"

Because each individual distribution and kernel version of Linux is dierent, sadly we cant

provide a installation instruction. Please refer to the installation manual for standard IO ports

from your Unix/Linux version! In some newer versions of Linux the card will even be installed

automatically after starting Linux.
