65

Die EX16415 ist eine FireWire 1394 PCIExpress Karte. Sie ist extern mit 1 FireWire 1394a --

und 2 FireWire 1394b, sowie 1 internem FireWire 1394b ausgestattet. Sie unterstützt alle PCI-

Express Slots von p1-x1 bis x16. Der serielle PCIExpress Bus unterstützt optimal die Leistung des -

schnellen Texas Instruments Chipset. Die EX16415 gewährleistet so eine sichere Datenüber--

tragung und exzellente Performance von bis zu 400 Mbit/s oder 800 Mbit/s! Es ist nicht möglich

die I/O Adressen und Interrupts manuell einzustellen, da die Einstellungen der Karte vom

System (BIOS) und beim installieren des Betriebssystems automatisch vorgenommen werden.

Kompatibilität:PCIExpress p1-x1 bis x16-

Betriebssysteme:Windows MEVista/ 7/ 8.x/ 10/ Server 20xx/ MAC/ Linux/ 2000/ XP/

Anschlüsse:2x 9 Pin 1394b extern, 1x 6 Pin 1394a extern, 1x 9 Pin 1394b intern

Lieferumfang:16415, Anleitung, Low Profile BügelEX-

Zertifikate:FCC / RoHS / WEEE DE97424562 / WHQL

CE

CE

CE

CECE /

MAC

The drivers are already integrated in MAC OS and the EX16415 will be installed automatically. -

Only at MAC OS 8.6 it requires an update before the card can be used. You can download the

update on the MAC homepage. (e.g. FireWire Support 2.8.x)

If you want to use the full performance of the IEEE1394b port, please install MAC OS X it is

supplied with new IEEE1394b drivers.

In doubt please refer to the installation manual from your MAC OS version!

LINUX

Because each individual distribution and kernel version of Linux is different, sadly we cant

provide a installation instruction. Please refer to the installation manual for IEEE1394 ports from

your Linux version! In some newer versions of Linux the card will even be installed automatical-

ly after starting Linux.

PCIE = -Strom vom PCIExpress Bus (Werkseinstellung)-

AUX = Strom vom PC Netzteil des Rechners

(Zur Entlastung des Mainboards und zur stabilen Stromversorgung bei

Verwendung von Endgeräten mit hohem Stromverbrauch)

Anschluss J11 muss dann mit dem PC Netzteil verbunden werden!

JP1:

PCIE-

AUX

J11:

Für AUX Einstellung (JP1) muss J11 mit PC Netzteil verbunden werden!

Sonst wird die Karte nicht mit Strom versorgt.

J9:

6 Pin FireWire 1394a Buchse

PinSignalPinSignal

1Power4TPB+

2GND5TPA -

3TPB6TPA+-

J6:

1 x 9 Pin 1394b Buchse

J4:

1 x 9 Pin 1394b Buchse

(geteilt mit J2 & J8)

J11:

Anschluss für Stecker

vom PCNetzteil-

JP1:

Stromquelle wählen

PCIE oder AUX-

TI ChipSet-

J9:

1 x 6 Pin 1394a Buchse

J2:

1 x 9 Pin 1394b Buchse

(geteilt mit J4 & J8)

J8:

1 x interne Pfostenstecker

für Front Bay Hubs

(geteilt mit J2 & J4)

1 +5V

2 GND

3 GND

4 +12V

J2 / J4 / J6:

9 Pin FireWire 1394b Port

PinSignalPinSignalPinSignal

1TPB4TPA+7- SC

2TPB+5TPA (R)8POWER

3TPA6GND9TPB (R)-

The Port J2, J4 and J8 are shared, so you can always only

connect one device at one of the ports

Attention!!!

Please make sure that you connect the cable in the right

direction like shown in the list above. If you connect the

cable wrong it can destroy your hardware!

9 8 7 6 5

1 2 3 4

1

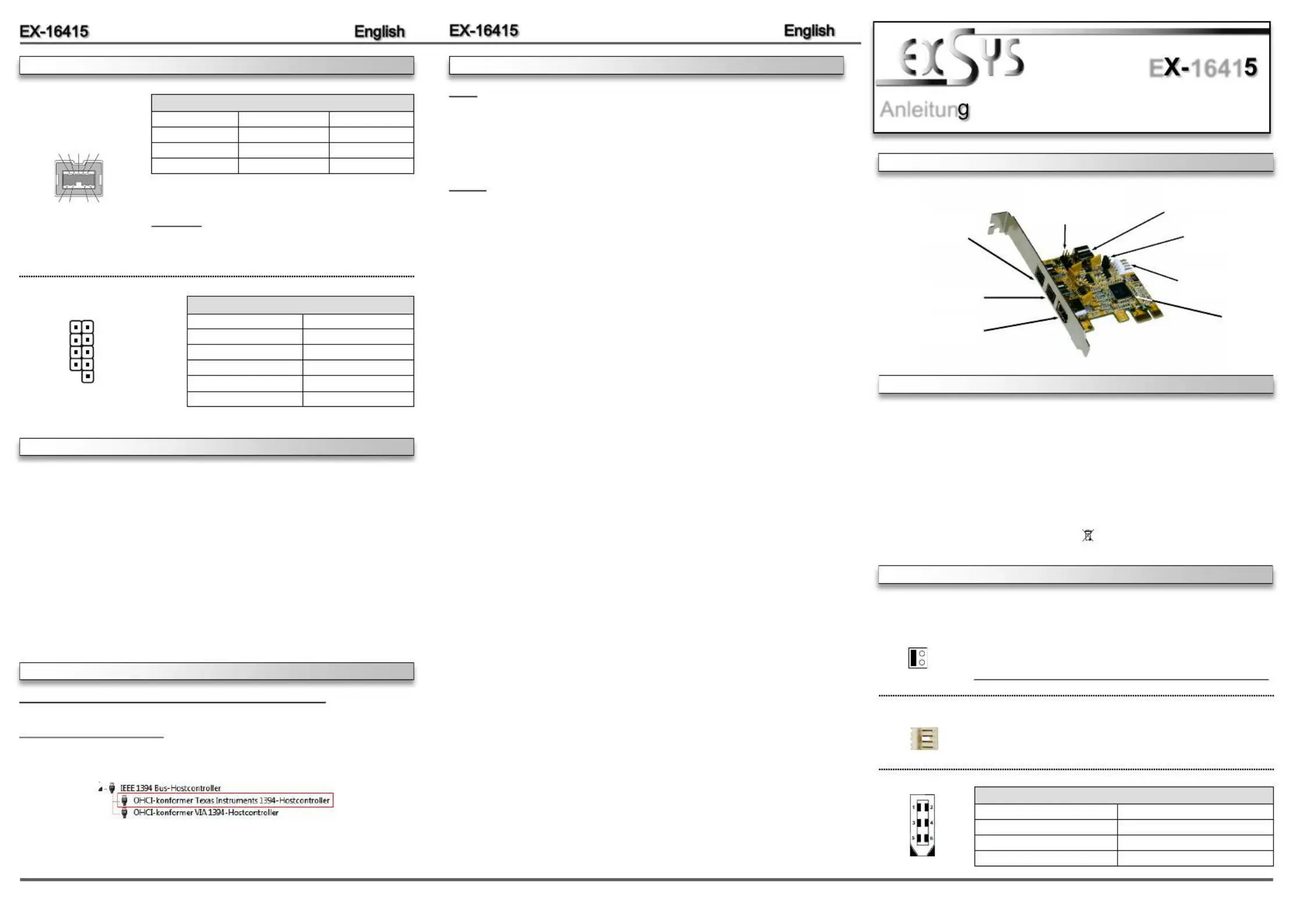

JUMPEREINSTELLUNG & ANSCHLÜSSE

BESCHREIBUNG & TECHNISCHE DATEN

AUFBAU

Anleitun

Vers. 1.0 / 18.11.15

E1641

HARDWAREINSTALLATION

Please note the following installation instructions. Because there are large differences between the

PC’s, we can give you only a general installation instructions. Please refer your computer’s refer-

ence manual whenever in doubt.

1.Turn off the power to your computer and any other connected peripherals.

2.Remove the mounting screws located at the rear and/or sides panels of your Computer and

gently slide the cover off.

3.If necessary please install now the external power supply to the card (see at Jumper

Settings & Connectors at JP1 & J11).

4.Locate an available PCI-Express expansion slot and insert the card. Make sure that the card

is plugged in correctly.

5.Then attach the card with a screw to the rear panel of the computer.

6.Gently replace your computer’s cover and the mounting screws.

JUMPERSETTING & CONNECTORS

10 Pin FireWire 1394a connector

PinSignalPinSignal

1NTPAD+6NTPBD -

2NTPAD7+12V-

3GND8+12V

4GND9 NC

5NTPBD+GND 10

J8:

TPA-

GND

TPB-

+12V

GND

TPA+

GND

TPB+

+12V

KEY

WindowsME/ 2000/ XP/ Vista/ 7/ 8.x/ 10/ Server 20xx

The drivers are already integrated in Windows and the card will be installed automatically.

CHECK INSTALLED DRIVER

Open the >Device manager<. Now you should see at „IEEE 1394 Bus-Hostcontroller“ the

following new entry:

If you see this or a similar information the card is installed correctly.

DRIVER INSTALLATION

DRIVER INSTALLATION
