Die EX 12001 2 ist eine USB 3.1 (Gen2) PCI Express Karte. Sie ist mit 2 externen Ports ausge-- - -

stattet, die jeweils 900mA Strom zu Verfügung stellen. Die EX-12001 2 unterstützt die volle -

Leistung von 900mA an beiden externen Ports ohne das Sie zusätzlichen Strom vom PC-

Netzteil benötigen. Sie unterstützt alle PCI Express Slots von x4 bis x16. Der serielle PCI- -

Express Bus unterstützt optimal die Leistung des schnellen ASMedia Chipsatz. Die EX 12001 2 - -

gewährleistet so eine sichere Datenübertragung und exzellente Performance von bis zu 10Gbit

pro Sekunde! Die EX 12001 2 unterstützt alle USB Anschlüsse von 1.1 bis 3.1.- -

ANSCHLÜSSE

BESCHREIBUNG & TECHNISCHE DATEN

AUFBAU

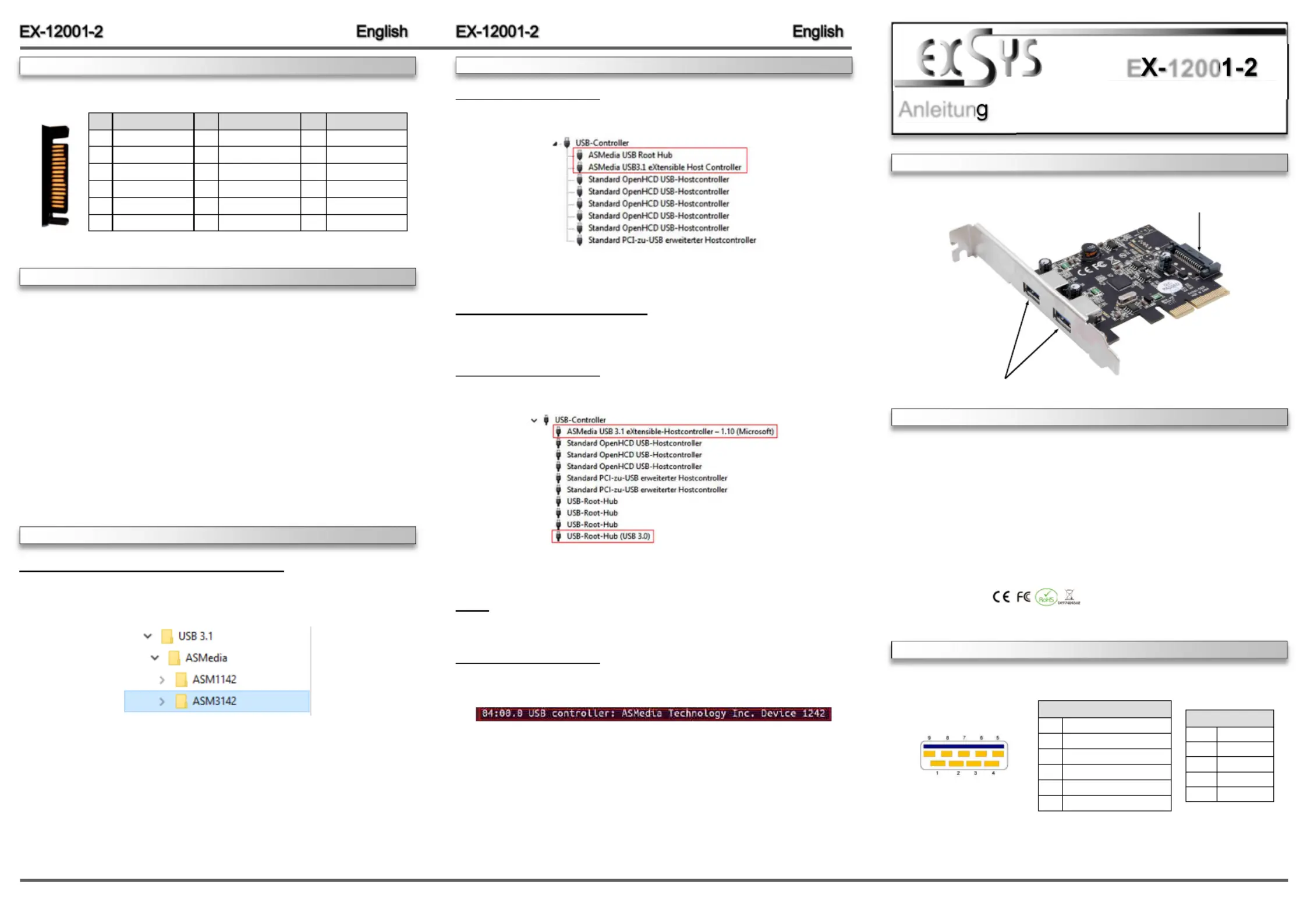

Anleitun

Vers. 1.0 / 19.09.18

E 1200

Kompatibilität: PCI Express p1-x4 bis x16 -

Betriebssysteme: Windows XP/ Vista/ 7/ 8.x/ 10/ Server 2003 & 2008R2 & 2012R2/ Linux

Anschlüsse: 2x USB 3.1 (Gen2) A Buchse extern, 1x SATA 15 Pin -

Lieferumfang: EX 12001 2, Low Profile Bügel, Treiber CD, Anleitung - -

Zertifikate:

J1: SATA 15 pin Power

Anschluss vom PC Netzteil-

CON1 & CON2: 2x externe USB 3.1 (Gen2) A Buchse-

CON1 & CON2:

USB 2.0 Pin‘s

Pin Signal

1 VCC

2 DATA -

3 DATA+

4 GND

USB 3.1 Pin‘s

Pin Signal

5 SSTX+

6 SSTX -

7 GND

8 SSRX+

9 SSRX -

DRIVER INSTALLATION

CONNECTORS

J1:

Pin Assignment Pin Assignment

1 3.3 Volt (Orange) 7 5 Volt (pre charge) -

2 3.3 Volt (Orange) 8 5 Volt (Red)

3 3.3 Volt (pre charge) 9 5 Volt (Red) -

Pin Assignment

13 12 Volt (pre charge) -

14 12 Volt (Yellow)

15 12 Volt (Yellow)

4 Ground (Black) 10 Ground (Black)

5 Ground (Black) 11 Reserve

6 Ground (Black) 12 Ground (Black)

HARDWARE INSTALLATION

DRIVER INSTALLATION

Windows XP/ Vista/ 7/ Server 2003 & 2008 R2

After starting Windows is recognizes a new „ “. Start the USB (Universal Serial Bus) Controller-

„ “ file which is in the „ “ folder (see picture):setup.exe ASM3142

Follow the installation instructions and complete the installation.

Windows will now install automatically you right driver for your particular operating system. After

the installation the operating system detects the card and automatically install them.

Please note the following installation instructions. Because there are large differences between the

PC’s, we can give you only a general installation instructions for the EX-12001-2. Please refer your

computer’s reference manual whenever in doubt.

1. Turn off the power to your computer and any other connected peripherals.

2. Remove the mounting screws located at the rear and/or sides panels of your Computer and

gently slide the cover off.

3. If necessary please install now the external power supply to the card (see at Connectors at

J1).

4. Locate an available PCI Express expansion slot and insert the card. Make sure that the card -

is plugged in correctly.

5. Then attach the card with a screw to the rear panel of the computer.

6. Gently replace your computer’s cover and the mounting screws.

CHECK INSTALLED DRIVER

Open the >Device manager<. Now you should see at „USB Controller-“ the following new entry's:

If you see this or a similar information the device is installed correctly.

Windows 8.x/ 10/ Server 2012 R2

After the hardware installation, the operating system will recognize the device automatically and

install the drivers.

CHECK INSTALLED DRIVER

Open the >Device manager<. Now you should see at „USB Controller-“ the following new entry's:

If you see this or a similar information the device is installed correctly.

Linux

After the hardware installation, the operating system will recognize the device automatically and

install the drivers.

CHECK INSTALLED DRIVER

Now you should see the following new entry:

If you see this or a similar information the device is installed correctly.

2 3

TREIBER INSTALLATION

LAYOUT

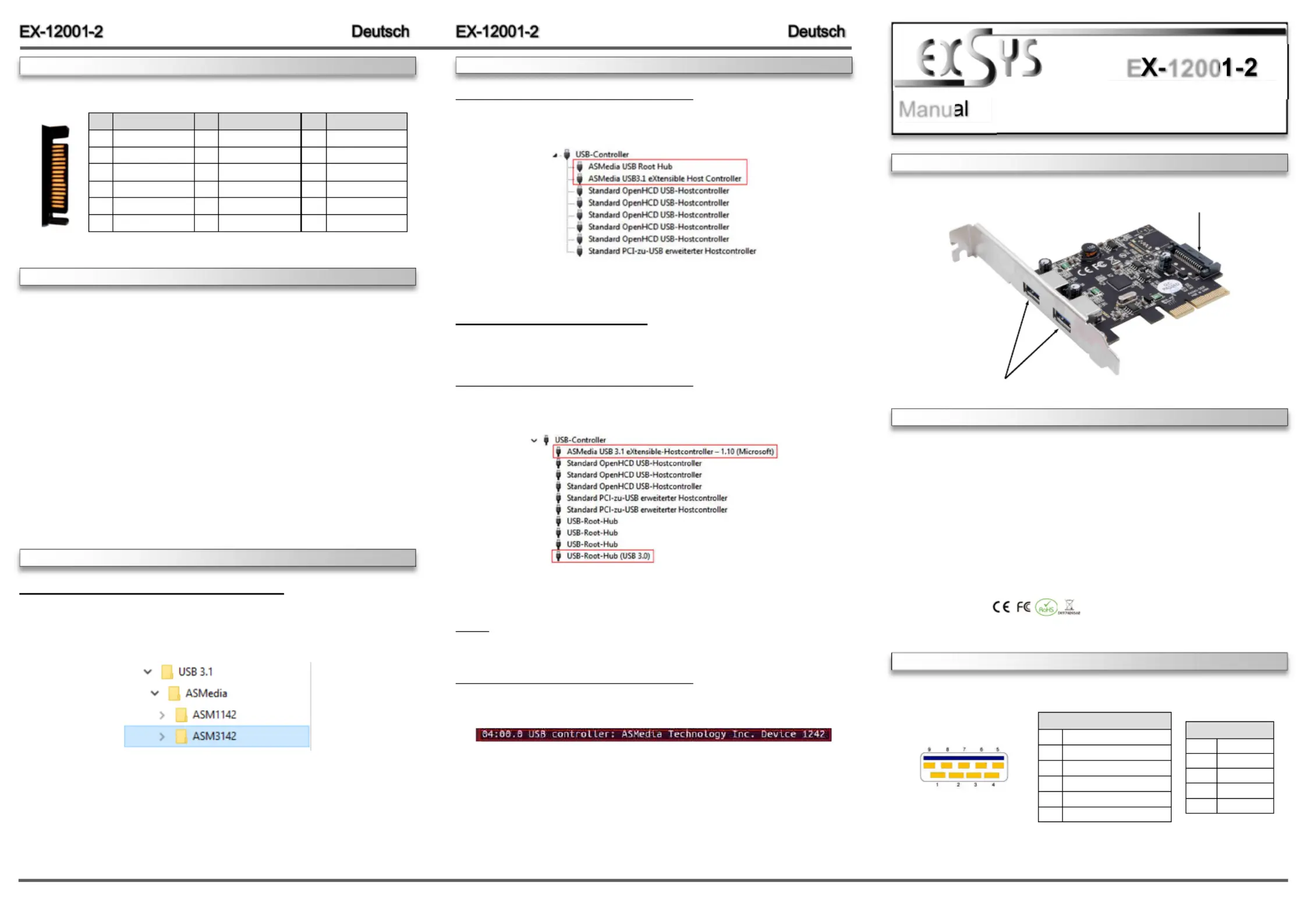

Manua

Vers. 1.0 / 19.09.18

E 1200

ANSCHLÜSSE

J1:

Pin Belegung Pin Belegung

1 3.3 Volt (Orange) 7 5 Volt (pre charge) -

2 3.3 Volt (Orange) 8 5 Volt (Rot)

3 3.3 Volt (pre charge) 9 5 Volt (Rot) -

Pin Belegung

13 12 Volt (pre charge) -

14 12 Volt (Gelb)

15 12 Volt (Gelb)

4 Ground (Schwarz) 10 Ground (Schwarz)

5 Ground (Schwarz) 11 Reserviert

6 Ground (Schwarz) 12 Ground (Schwarz)

HARDWARE INSTALLATION

TREIBER INSTALLATION

Windows XP/ Vista/ 7/ Server 2003 & 2008 R2

Windows erkennt beim Start einen neuen „ “. Legen Sie USB (Universal Serial Bus) Controller-

nun die Treiber CD in Ihr CD Rom Laufwerk (z.B. Laufwerk D:) ein und starten Sie das -

„ “ welches sich im Ordner „ “ befindet (siehe Abbildung):setup.exe ASM3142

Folgen Sie den Installationsanweisungen und schließen Sie die Installation ab.

Windows installiert jetzt automatisch den richtigen Treiber für das jeweilige Betriebssystem.

Nach der Installation der Treiber erkennt das Betriebssystem automatisch die Karte und instal-

liert diese.

Beachten Sie bitte die folgenden Installationshinweise. Da es große Unterschiede zwischen

PC‘s gibt, können wir Ihnen nur eine generelle Anleitung zum Einbau der EX 12001 2 geben. - -

Bei Unklarheiten halten Sie sich bitte an die Bedienungsanleitung Ihres Computersystems.

1. Schalten Sie Ihren Rechner und alle angeschlossenen Peripheriegeräte aus und ziehen

Sie bei allen Geräten den Netzstecker.

2. Lösen Sie die Schrauben des Gehäuses auf der Rückseite Ihres Computers und entfernen

Sie vorsichtig das Gehäuse.

3. Gegebenenfalls installieren Sie nun die externe Stromversorgung zur Entlastung des Main-

boards! (siehe Anschlüsse J1)

4. Suchen Sie jetzt einen freien PCI Express Steckplatz und stecken Sie die EX 12001 2 - - -

vorsichtig in den ausgewählten PCI-Express Steckplatz ein. Beachten Sie, das die EX-

12001 2 korrekt eingesteckt ist und das kein Kurzschluss entsteht. -

5. Danach befestigen Sie die EX 12001 2 mit einer Schraube am Gehäuse. - -

6. Jetzt das Computergehäuse mit den Schrauben wieder schließen.

ÜBERPRÜFEN DES INSTALLIERTEN TREIBER

Öffnen Sie den > <. Jetzt müssten Sie unter „ “ folgende Geräte Manager-USB Controller-

Einträge sehen:

Sind diese oder ähnliche Einträge vorhanden, ist die Karte richtig installiert.

Windows 8.x/ 10/ Server 2012 R2

Nach Abschluss der Hardwareinstallation erkennt das Betriebssystem die EX 12001 2 automa-- -

tisch und installiert diesen.

ÜBERPRÜFEN DES INSTALLIERTEN TREIBER

Öffnen Sie den > <. Jetzt müssten Sie unter „ “ folgende Geräte Manager-USB Controller-

Einträge sehen:

Sind diese oder ähnliche Einträge vorhanden, ist die Karte richtig installiert.

Linux

Nach Abschluss der Hardwareinstallation erkennt das Betriebssystem die EX 12001 2 automa-- -

tisch und installiert diesen.

ÜBERPRÜFEN DES INSTALLIERTEN TREIBER

Jetzt müssten Sie folgenden Eintrag sehen:

Sind diese oder ähnliche Einträge vorhanden, ist die Karte richtig installiert.

CONNECTORS

The EX 12001 2 is a plug & play high speed USB 3.1 (Gen2) expansion card for the PCI- - - -

Express Bus. The EX 12001 2 provides 2 external ports with 900mA power. There support the - -

full power of 900mA at the two external ports, without the extra power from the PC power

supply. It uses data transfer rates up to 10Gbit/s. The EX 12001 2 design fully utilize the ASMe-- -

dia chipset, which represents the latest in super speed+ USB 3.1 interface technology. In

combination with the fast PCI Express Bus it provides a secure and very high data transfer on -

each single port. It supports all PCI Express slots x4 to x16. It supports all USB connections -

from 1.1 to 3.1.

DESCRIPTION & TECHNICAL INFORMATION

Compatibility: PCI Express p2-x4 to x16 -

Operating System: Windows XP/ Vista/ 7/ 8.x/ 10/ Server 2003 & 2008R2 & 2012R2/ Linux

Connectors: 2x USB 3.1 (Gen2) A Port external, 1x SATA 15 Pin -

Extent of delivery: EX 12001 2, Low Profile Bracket, Driver CD, Manual - -

Certificates:

J1: SATA 15 pin Power connector

from the PC Power Supply

CON1 & CON2: 2x external USB 3.1 (Gen2) A Port-

CON1 & CON2:

USB 2.0 Pin‘s

Pin Signal

1 VCC

2 DATA -

3 DATA+

4 GND

USB 3.1 Pin‘s

Pin Signal

5 SSTX+

6 SSTX -

7 GND

8 SSRX+

9 SSRX -
