- Bei der Montage des Gerätes sind die Montageanleitung zu beachten,

sowie ausschließlich die in dieser Bedienungsanleitung ausgewiesenen

exiblen Leitungen und Steckvorrichtungen zu verwenden.

- Vor jeder Inbetriebnahme ist die einwandfreie Funktion durch die

Anwendung der Testsequenz zu überprüfen.

- Bei einer Fehlfunktion darf das Gerät nicht weiterverwendet werden.

- Das Gerät darf nicht missbräuchlich eingesetzt, sondern nur wie in der

bestimmungsgemäßen Verwendung beschrieben genutzt werden.

- Das Gerät nicht fallen lassen und nicht in Flüssigkeiten eintauchen.

- Der Einsatz des PRCD darf nicht als Ersatz für grundlegende elektrische

Sicherheitsmaßnahmen angesehen werden.

- Vor dem Önen des Gehäuses ist immer der Netzstecker zu ziehen.

- Der PRCD ist direkt an eine ortsfeste Steckdose anzuschließen.

- Das Gerät nicht in der Nähe starker Magnetfelder verwenden.

BESTIMMUNGSGEMÄSSE VERWENDUNG

Der PRCD wird zur sicheren Verwendung von Betriebsmitteln bei Bau- und

Montagearbeiten eingesetzt. Damit Endgeräte und Zuleitungen optimal

überwacht werden können, wird empfohlen den PRCD 1,5m + 10% –

max. 2m entfernt von der an die zur Stromentnahme vorgesehenen Steckdose

anzuschließen. Es sind 3-polige Haushaltssteckvorrichtungen gemäß

DIN VDE 0620 bzw. anderen nationalen Steckvorrichtungsnormen oder

Industriesteckvorrichtungen 16A 3p 6h (IEC/EN 60309-2) zu verwenden.

Der PRCD ist nicht zu verwenden bei:

- Kühlschränken, Gefriertruhen oder ähnlichen Anwendungen

(kein automatisches Wiedereinschalten nach Spannungsausfall).

TECHNISCHE DATEN

Bezeichnung Produkt BDI-Z 1 10 IP66 BDI-Z 2 10 IP66

Art.-Nr. 1290720011 1290723011

Bemessungsspannung 220-250 V~ 127 V~

Bemessungsfrequenz 50-60 Hz

Bemessungsstrom 16 A 20 A

Bemessungsleistung 3680 W 2540 W

Bemessungsfehlerstrom IΔn 10 mA

Umgebungstemperatur -25°C bis +40°C

(bei einem täglichen Mittelwert

der +35 °C nicht überschreitet)

Schutzart IP66

Abmessungen Siehe Abb. A

Gewicht 0,237 kg

Schaltzustandsanzeige EIN –> Anzeige rot

AUS –> Anzeige aus

Bedienung EINSCHALTEN –> RESET-Taste drücken

AUSSCHALTEN/TEST –> TEST-Taste drücken

Anschlussquerschnitt Min. 0,75 mm² / Max. 2,5 mm²

Leitungsdurchmesser 7,5 - 12 mm

Minimale Länge (Eingang/Ausgang) 1,5 m/1,5 m

Maximale Länge (Eingang/Ausgang) 1,65 m/40 m

Abmantelungslänge L (Braun) und N (Blau) = 30 mm

PE (Grün/Gelb) = 35 mm

Abisolierlänge 8-10 mm

Aderendhülsen Verwendung dringend empfohlen

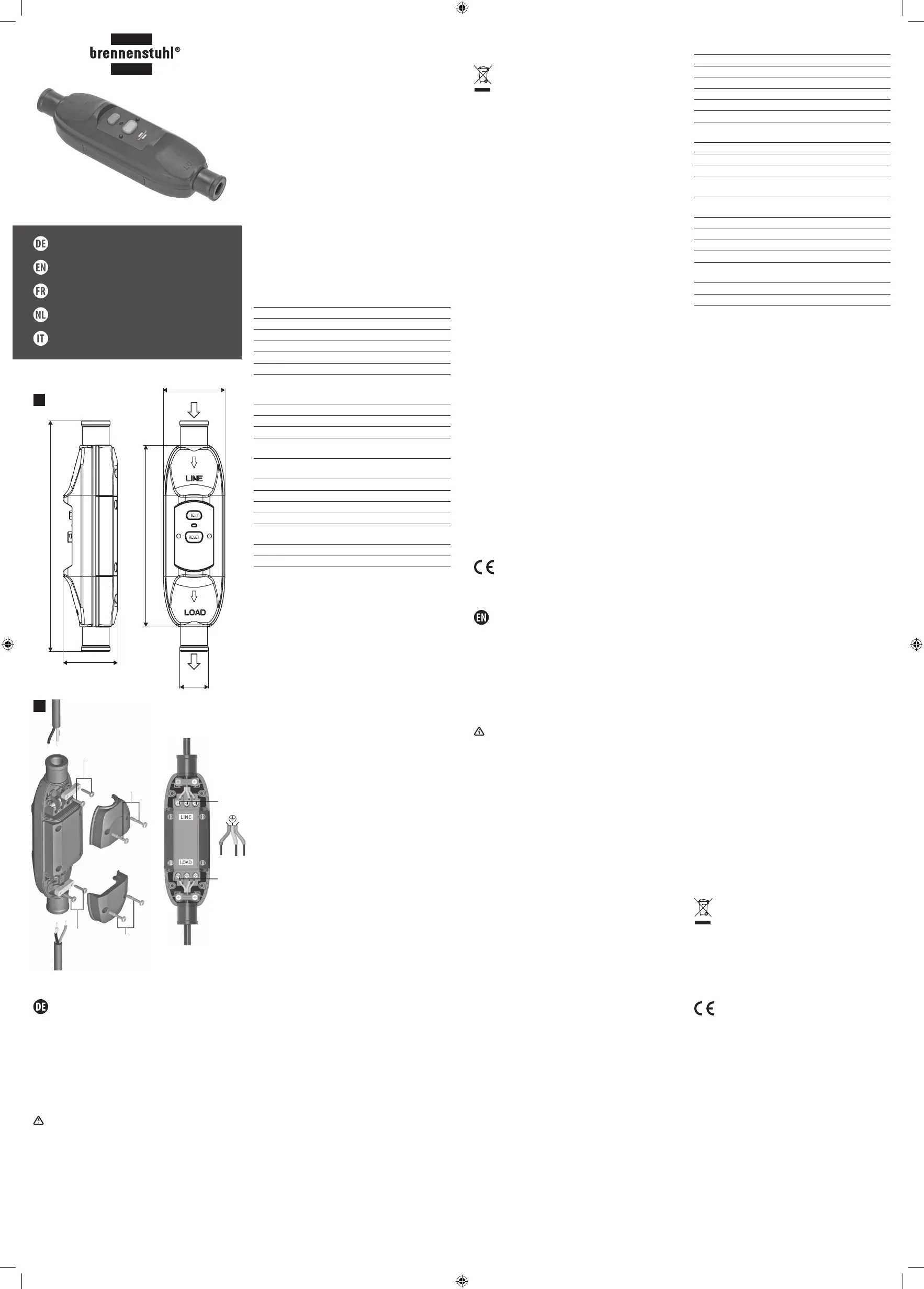

I  MONTAGE Abb. B

Beschreibung der Montage:

- Schritt 1: Lösen Sie die 4 Schrauben der oberen und unteren

Abdeckung Gehäuserückseite und nehmen Sie die Deckel ab.

- Schritt 2: Demontieren Sie die Zugentlastungen,

indem Sie die je 2 Schrauben am Ein- und Ausgang entfernen.

- Schritt 3: Führen Sie die Leitungen durch den jeweiligen Kabeleingang

und schließen Sie die Leitung entsprechend der Kennzeichnungen

an „LINE“ (Eingangs-bzw. Netzseite) bzw. „LOAD“ (Ausgangs- bzw.

Verbraucherseite) an. Die jeweils 3 Kontaktschrauben sind mit einem

Anzugsdrehmoment von 70 Ncm anzuziehen.

Nur 3-polige Haushaltssteckvorrichtungen gemäß DIN VDE 0620 bzw. anderen

nationalen Steckvorrichtungsnormen oder Industriesteckvorrichtungen

16A 3p 6h (IEC/EN 60309-2) verwenden. Die Schutzart IP66 wird nur bei

entsprechender Montage erreicht.

- Schritt 4: Die Schrauben zur Zugentlastung werden mit einem Anzugs-

drehmoment von 110 Ncm angezogen. Der äußere Leitungsmantel der

Leitung sollte mindestens 5mm außerhalb der Zugentlastung sichtbar sein.

- Schritt 5: Kontrollieren Sie die Gehäusedichtung auf sauberen Sitz und

legen anschließend die beiden Gehäusedeckel auf. Die Gehäuseschrau-

ben werden mit einem Anzugsdrehmoment von 110 Ncm angezogen.

II  BETRIEB

Den Stecker des PRCD in eine ortsfeste Steckdose einstecken.

Vor jedem Einschalten ist die Testsequenz anzuwenden!

III  TESTSEQUENZ

1. Einschalten:

Die RESET-Taste wird gedrückt und wieder losgelassen. Die Anzeige ist rot

und die Netzspannung ist an die Ausgangs- /Verbraucherseite durchge-

schaltet.

2. Test FI-Funktion:

Bei Betätigung der TEST-Taste muss der PRCD auslösen und die Ausgang-/

Verbraucherseite vom Netz trennen. Die Anzeige geht aus.

Die Testsequenz ist in der angegebenen Reihenfolge durchzuführen. Ergeben

sich nicht die beschriebenen Ergebnisse, so ist entweder ein Installationsfeh-

ler entdeckt worden oder der PRCD ist defekt. Um letzteres auszuschließen

kann eine Wiederholung der Testsequenz an einer Steckdose, die frei von

Installationsfehlern ist, durchgeführt werden. Bei fehlerfreier Wiederholtest-

sequenz lag vermutlich ein Installationsfehler vor. Es ist eine Elektrofachkraft

hinzuzuziehen, um das Problem zu beheben.

War die Wiederholtestsequenz fehlerhaft, so ist vermutlich der PRCD defekt.

–> Gerät nicht mehr verwenden.

IV  EINSCHALTEN

- Die RESET-Taste wird gedrückt und wieder losgelassen. Die Anzeige

ist rot und die Netzspannung ist an die Ausgangs-/Verbraucherseite

durchgeschaltet.

Nach Durchführung der Punkte I - IV ist das Gerät betriebsbereit.

AUSSCHALTEN

- Die Test-Taste wird gedrückt. Die Anzeige geht aus und die Netzspan-

nung ist von der Ausgangs- /Verbraucherseite getrennt.

- Den Stecker des PRCD ist aus der ortfesten Netzsteckdose zu ziehen, um

eine komplette Netztrennung zu erzielen.

WIEDERHOLPRÜFUNG

Empfehlungen zur Wiederholprüfung nden Sie hier:

https://www.brennenstuhl.com/1290720011

https://www.brennenstuhl.com/1290723011

ENTSORGUNG

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über

die örtlichen Recyclingstellen entsorgen können.

BDI-Z 1 10 IP66 / BDI-Z 2 10 IP66

Gültig nur für Deutschland

Informationen zum Elektro- und Elektronikgerätegesetz 3 – ElektroG3

Bedeutung des durchgestrichenen Mülltonnen-Symbols

Die durchgestrichene Mülltonne bedeutet, dass Sie gesetzlich

verpichtet sind, diese Geräte einer vom unsortierten Siedlungs-

abfall getrennten Erfassung zuzuführen, d.h. Altgeräte sind getrennt

vom Hausmüll zu entsorgen.

Nicht vom Altgerät umschlossene Altbatterien oder Altakkumulatoren sowie

Lampen, die zerstörungsfrei aus dem Altgerät entfernt werden können,

müssen vorher zerstörungsfrei entnommen und getrennt entsorgt werden.

Ein Balken unter der Mülltonne bedeutet, dass das Produkt nach dem August

2005 in Verkehr gebracht wurde.

Möglichkeiten der Rückgabe von Altgeräten

Besitzer von Altgeräten können diese aufgrund der Picht zur unentgeltli-

chen Rücknahme bei Vertreibern abgeben. Dies sind im Einzelnen:

• Größere Elektrofachmärkte (also Elektro-Fachgeschäfte, mit einer

Verkaufsäche für Elektro- und Elektronikgeräte von mindestens 400 m

2

).

• Lebensmittelläden mit einer Gesamtverkaufsäche von mindestens

800 m

2

, die mehrmals pro Jahr oder dauerhaft Elektro- und Elektronik-

geräte anbieten und auf dem Markt bereitstellen.

• Diese Händler müssen beim Verkauf eines neuen Elektrogeräts ein

Altgerät der gleichen Art kostenfrei zurücknehmen (1:1-Rücknahme);

dies gilt auch für Lieferungen nach Hause.

• Diese Händler müssen bis zu drei kleine Altgeräte (keine äußere

Abmessung größer als 25 cm) kostenfrei im Verkaufsgeschäft oder in

unmittelbarer Nähe zurücknehmen, ohne dass dies an einen Neukauf

geknüpft werden darf (0:1-Rücknahme).

• Rücknahmepichten gelten auch für den Versandhandel, wobei die

Picht zur 1:1-Rücknahme im privaten Haushalt nur für Großgeräte

(eine Kantenlänge 50cm) gilt; für die 1:1-Rücknahme von Lampen,

Kleingeräten und kleinen ITK-Geräten sowie die 0:1-Rücknahme müssen

Versandhändler Rückgabemöglichkeiten in zumutbarer Entfernung zum

Endverbraucher bereitstellen.

Besitzer von Altgeräten können diese auch im Rahmen der durch

öentlich-rechtliche Entsorgungsträger eingerichteten und zur Verfügung

stehenden Möglichkeiten der Rückgabe oder Sammlung von Altgeräten

abgeben, damit eine ordnungsgemäße Entsorgung sichergestellt ist.

Personenbezogene Daten

Alle Endnutzer von Elektro- und Elektronikaltgeräten werden darauf

hingewiesen, dass Sie für das Löschen personenbezogener Daten auf den zu

entsorgenden Altgeräten selbst verantwortlich sind.

Informationen in Bezug auf die Erfüllung der quantitativen

Zielvorgaben nach § 10 Absatz 3 und § 22 Absatz 1 ElektroG

Entsprechende Informationen nden Sie beim Bundesministerium für

Umwelt, Naturschutz und nukleare Sicherheit (BMU) unter:

https://www.bmuv.de/themen/wasser-ressourcen-abfall/

kreislaufwirtschaft/statistiken/elektro-und-elektronikaltgeraete

WEEE-Registrierungsnummer

Unter der Registrierungsnummer DE 82437993 sind wir bei der Stiftung

Elektro-Altgeräte Register, Nordostpark 72, 90411 Nürnberg, als Hersteller

von Elektro- und/ oder Elektronikgeräten registriert.

Bei Fragen zum Produkt kontaktieren Sie uns unter [email protected]

EUKONFORMITÄTSERKLÄRUNG

Die EU-Konformitätserklärung ist beim Hersteller hinterlegt.
