Feuchtigkeits-

messgerät

FM-01

Bedienungsanleitung

Einführung

Dieses Feuchtigkeitsmessgerät

ist ein tragbares Messinstrument

zur Ermittlung des Feuchtigkeits-

gehalts in Holz, Wänden und

verschiedenen Baumaterialien.

Zur Messung bitte die Messspit-

zen in das zu prüfende Material

einführen. Das Messergebnis

wird im Display als prozentualer

Gewichtsanteil angezeigt.

Bitte lesen Sie diese Anleitung vor

der Inbetriebnahme sorgfältig

durch und bewahren Sie diese für

zukünftige Nachschlage zwecke auf.

Sicherheitshinweise

• Eine andere Verwendung als

in dieser Anleitung beschrie

-

ben, führt zur Beschädigung

des Gerätes. Nehmen Sie

keine bauliche Veränderung

am Gerät vor. Andernfalls

kann ein sicherer

Betrieb nicht

gewährleistet werden.

• Bei Sach- oder Personenschä-

den, die durch unsachgemäße

Handhabung oder Nichtbe-

achten der Sicherheitshin-

weise verursacht werden,

übernehmen wir keine Haf-

tung! In solchen Fällen erlischt

die Gewährleistung/Garantie!

• Önen Sie nicht das Gehäuse.

Das Gerät enthält keine zu

wartenden Teile.

•

WARNUNG! Lebens- und Un fall-

gefahr für Kleinkinder und Kinder!

Lassen Sie Kinder niemals

unbeaufsichtigt mit dem

Verpackungsmaterial. Es be

-

steht Erstickungsgefahr durch

Verschlucken oder Einatmen

von Kleinteilen oder Folien.

Kinder unterschätzen häug

die Gefahren. Halten Sie Kinder

stets vom Gerät fern.

Es ist kein Spielzeug.

• Dieses Gerät kann von

Kindern ab 8 Jahren und

darüber sowie von Personen

mit verringerten physischen,

sensorischen oder mentalen

Fähigkeiten oder Mangel

an Erfahrung und Wissen

benutzt werden, wenn sie

beaufsichtigt, oder bezüglich

des sicheren Gebrauchs des

Gerätes unterwiesen wurden

und die daraus resultierenden

Gefahren verstehen. Kinder

dürfen nicht mit dem Gerät

spielen. Reinigung und Be-

nutzerwartung dürfen nicht

von Kindern ohne Beaufsich-

tigung durchgeführt werden.

1

2

3

4

5

6

7

8

9

11

12

10

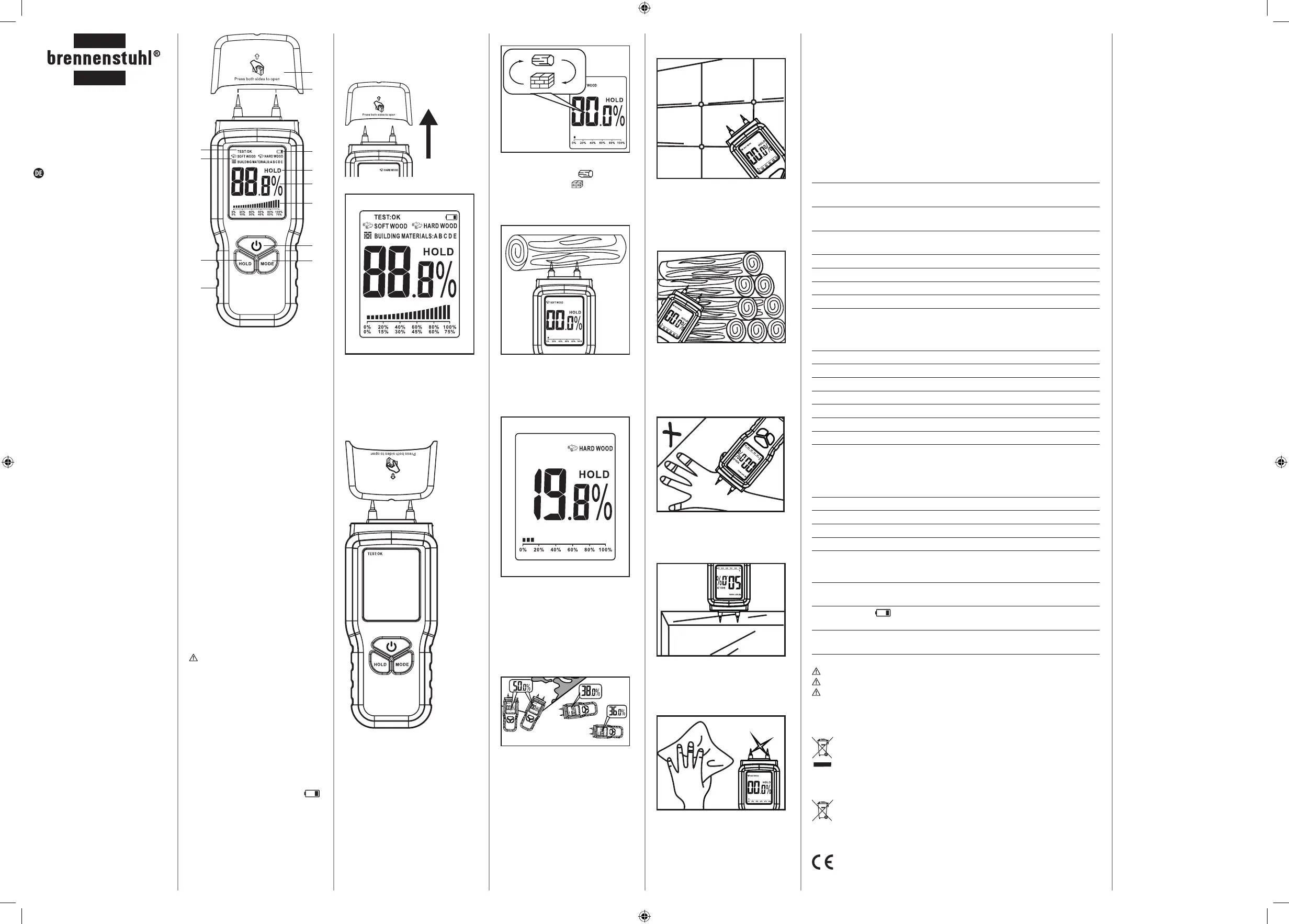

Geräteübersicht

1. Schutzkappe

2. Messsonde

3. Niedriger Akkustand

4. HOLD

Messwert-Fixierung

5. Messwert

6. Dynamische Anzeige der

Prozentwerte

7. EIN/AUS-Taste

Für Ein/Aus länger als zwei

Sekunden drücken

8. MODE-Taste

Reihenfolge:

WEICHHOLZ 

HARTHOLZ 

BAUMATERIALIEN A 

BAUMATERIALIEN B 

BAUMATERIALIEN C 

BAU MATERIALIEN D 

BAUMATERIALIEN E

9. Funktionsprüfanzeige

10. Anzeige Holz- und

Baumaterialien

11. HOLD-Taste

Zum Fixieren des Messwerts

12. Batteriefach (Rückseite)

Bedienung

Achtung: Die Messspitzen kön-

nen Verletzungen verursachen.

Schutzkappe aufsetzen, wenn

das Gerät nicht verwendet wird.

Batterie einsetzen

Batteriefach önen und zwei

neue AAA-Alkalibatterien einle-

gen. Auf richtige Polarität achten.

Batterieanzeige

Wenn die verbleibende Be-

triebszeit unter 10 Minuten liegt,

erscheint das Batteriesymbol

– Batterie austauschen.

Messung durchführen

1. Schutzkappe entfernen

2. EIN/AUS-Taste gedrückt halten,

bis das Display aktiviert ist

Gerätefunktionstest

MODE-Taste mehrmals drücken,

bis „TEST“ erscheint.

Elektroden mit den Testwider-

standskontakten auf der

Schutzkappe verbinden.

• Testsymbol blinkt

• Anzeige „Test: OK“ erscheint

 Gerät funktioniert korrekt

• Anzeige fehlt  siehe

Abschnitt „Tipps & Hilfe“

MODE-Taste erneut drücken, um

zur Messanzeige zurückzukehren.

Messmodus wählen

Drücken Sie die MODE-Taste,

um zwischen HOLZ

und

BAUMATERIALIEN

umzu-

schalten.

Feuchtigkeitsmessung

Elektroden in das zu prüfende

Material (z. B. Holz) einführen und

Messwert im Display ablesen.

Wert halten (HOLD)

HOLD-Taste einmal drücken 

Messwert bleibt angezeigt (z. B.

bei Dunkelheit). „HOLD“ erscheint

im Display. Erneutes Drücken der

HOLD-Taste zum Aufheben.

Anwendungsbereiche

Leckortung in der Wand

Elektroden auf Oberäche

aufsetzen, Messung durchführen.

Mehrere Stellen prüfen – steigt

der Messwert, nähert man sich

der undichten Stelle.

Feuchtigkeitsgehalt von

Baumaterialien prüfen

Beispiel: Zementmörtelschicht,

Beton, Anhydridmörtel,

Kalkmörtel, Gips, Ziegel.

Feuchtigkeitsgehalt von Holz

prüfen

Beispiel: Buche, Fichte, Lärche,

Birke, Kirsche, Walnuss, Eiche,

Kiefer, Ahorn, Esche, Douglasie,

Meranti.

Wichtige Hinweise!

Gerät ohne Schutzkappe

vorsichtig handhaben – Verlet-

zungsgefahr durch Elektroden.

Liegt das Gerät auf Metall oder

leitfähiger Oberäche, erscheint

der Maximalwert „HH.H“ im

Display.

Elektroden mit feuchtem Tuch

reinigen und Schutzkappe

wieder aufsetzen.

Technische Daten

Stromversorgung: 2 × AAA (3 V, Alkali-Batterie)

Automatische Abschaltung: Nach 5 Minuten

Messbereich: 0%–54,8%

Auösung: 0,1%

Genauigkeit: ±2%

Hintergrundbeleuchtung: 10 Sek.

Lagertemperatur: -10 °C – +60 °C

Luftfeuchtigkeit bei Lagerung: 20% – 80%

Betriebstemperatur: -10 °C – +50 °C

Messbereiche nach Materialtyp

Gerätemodus Materialbeispiele Messbereich

(Gewichtsanteil)

SOFT WOOD Buche, Fichte, Lärche, 8,8 ... 54,8%

Birke, Kirsche, Walnuss

HARD WOOD Eiche, Kiefer, Ahorn, 7,0 ... 47,9%

Esche, Douglasie, Meranti

BUILDING MATERIALS: A Zementmörtelschicht, 0,9 ... 22,1%

Beton

BUILDING MATERIALS: B Anhydrid Mörtel 0,0 ... 11,0%

BUILDING MATERIALS: C Zementmörtel 0,7 ... 8,6%

BUILDING MATERIALS: D Kalkmörtel, Gips 0,6 ... 9,9%

BUILDING MATERIALS: E Ziegel 0,1 ... 16,5%

Richtwerte für Baustoe (bei 20 °C, 65 % r.F.)

Material Gerätemodus Feuchte-

Grenzwert

Anhydridmörtel BUILDING MATERIALS: B < 0,5%

Beton BUILDING MATERIALS: A < 2,2%

Gips BUILDING MATERIALS: D < 0,8%

Kalkmörtel BUILDING MATERIALS: D < 2,0%

Gebrannter Ziegel BUILDING MATERIALS: E < 1,0%

Zementmörtelschicht BUILDING MATERIALS: A < 3,0%

Zementmörtel BUILDING MATERIALS: C < 3,0%

Richtwerte für Holzinstallation

(nach DIN 1052-1 (4/88), Abschnitt 4.2.1)

Umgebung Holzart Feuchte-

Grenzwert

Geschlossene beheizte Räume SOFT/HARD WOOD 9±3%

Geschlossene unbeheizte Räume SOFT/HARD WOOD 12±3%

Gebäude mit oenem Dach SOFT/HARD WOOD 15±3%

Vollständig oenes Gebäude SOFT/HARD WOOD 18±6%

Tipps und Hilfe

Anzeige/Problem Mögliche Ursache / Lösung

HH.H oder --.- Außerhalb des Messbereichs –

korrekt messen

Batteriesymbol

Weniger als 10 Min. Restlaufzeit –

Batterie tauschen

Test: OK nicht sichtbar Elektrodenkontakte und Oberseite

der Schutzkappe reinigen

Für genaue Messergebnisse mehrere Messpunkte prüfen.

Holz entlang der Maserung messen.

Abweichungen je nach Hersteller, Testumgebung oder Materialcharge

möglich.

Entsorgung

Bitte beachten Sie die beim Produkt beigelegten Informationen

zum Elektro- und Elektronikgerätegesetz 3 – ElektroG3.

Diese nden Sie auch auf unserer Homepage,

service.brennenstuhl.com

Batterien und Akkus dürfen nicht in den Hausmüll!

Als Verbraucher sind Sie gesetzlich verpichtet, alle Batterien und

Akkus bei einer Sammelstelle in Ihrer Gemeinde/Ihrem Stadtteil

oder im Handel abzugeben, damit sie einer umweltschonenden

Entsorgung zugeführt werden können, ansonsten bestehen

mögliche Gefahren für die Umwelt und die menschliche Gesundheit.

EU-Konformitätserklärung

Die EU-Konformitätserklärung ist beim Hersteller hinterlegt.

Hugo Brennenstuhl GmbH & Co. KG

Seestr. 1-3 · D-72074 Tübingen

H. Brennenstuhl S.A.S.

4 rue de Bruxelles

F-67170 Bernolsheim

lectra technik ag

Blegistrasse 13

CH-6340 Baar

Brennenstuhl UK Ltd.

No 1 Royal Exchange

London EC3V 3DG, UK

www.brennenstuhl.com

service.brennenstuhl.com

0534842/3625
