Pagina 1/24

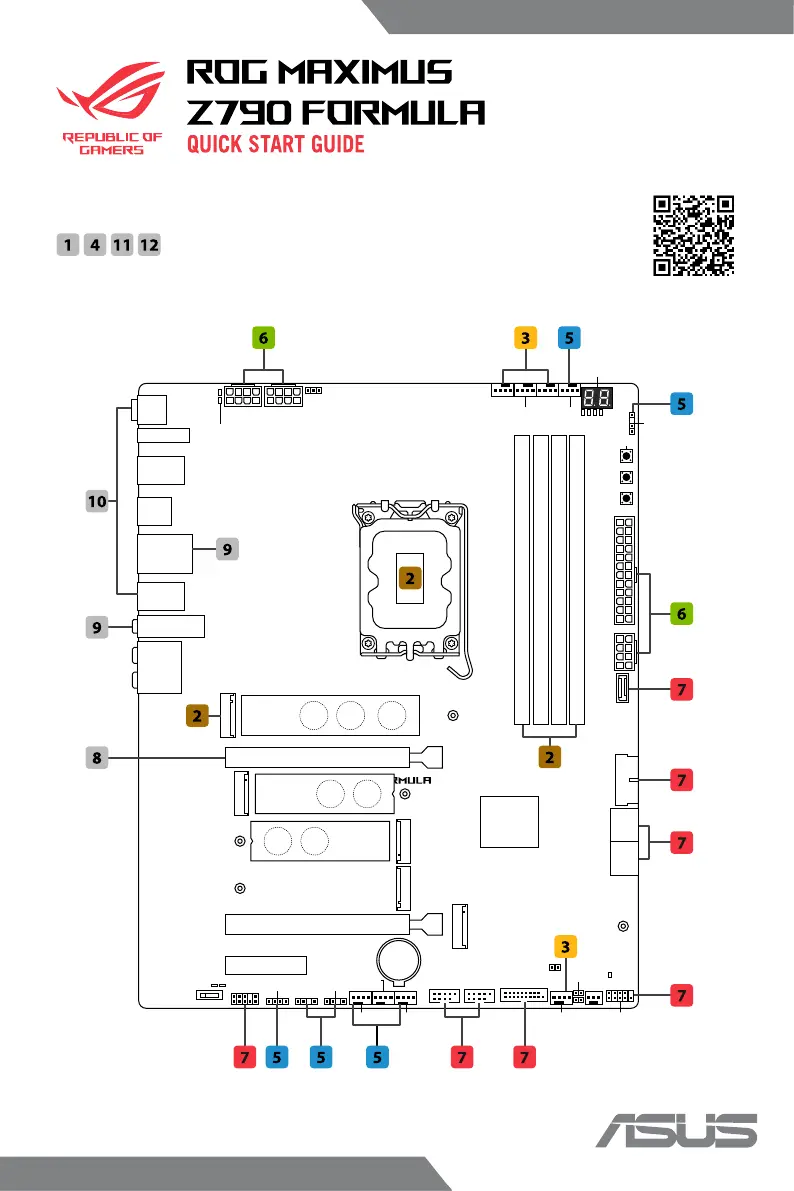

The items labeled below correspond to the installation steps, for steps

and more information on the steps, please refer to the rest

of the guide.

More info

PCIEX4(G4)

BATTERY

M.2_5(SOCKET3)

2280

LGA1700

M.2_3(SOCKET3)

2280

2260 2242

M.2_4(SOCKET3)

2280

LED2

LED1

DDR4 DIMM_A2* (64bit, 288-pin module)

DDR4 DIMM_A1 (64bit, 288-pin module)

DDR4 DIMM_B2* (64bit, 288-pin module)

DDR4 DIMM_B1 (64bit, 288-pin module)

HD_LED

ATX_PWR

CPU

DRAM

VGA

BOOT

T_SENSOR

U5G_E34

ALT_PCIE_MODE

CPU_OPT

CPU_FAN AIO_PUMP

PLUG_8PIN_PWR

PLD5300

F_AUDIO

SATA6G_1

SATA6G_2

SATA6G_3

SATA6G_4

Intel

Z790

AUDIO

LAN_U10G_6

TBT4_EC2

U5G_E5678

U10G_123

U10G_C4

TBT4_EC1

U10G_5

M.2(WIFI)

USB_E12 USB_E34

U5G_E12

PCIEX16(G5)_2

PCIEX16(G5)_1

W_IN

W_OUT

U20G_C9

W_FLOW

FLBK_CL_CMOS

CHA_FAN4

CHA_FAN3

F_PANEL

CHA_FAN1

ADD GEN2_1

Q_CODE

START

RETRY_BUTTON

FLEXKEY

ADD GEN2_3

ADD GEN2_2

RGB_HEADER

CPU_12V_1 CPU_12V_2

PCIE_8PIN_PWR

CPU_OV

W_PUMP+CHA_FAN2

2280

22602242

2242 2260 2280

22110

HDMI

M.2_1(SOCKET3)

M.2_2(SOCKET3)

ARGBRGB

USB 20Gbps

USB 5Gbps

USB 2.0 USB 5Gbps

Chassis Fan

Front Panel

Front Audio

Chassis Fan

Install key components

Prepare the components

• Install the CPU

NOTE: The components listed above are recommendations, please prepare components according to your needs.

NOTE: Do not remove the PnP cap before the CPU is properly installed.

Chassis

CPU Memory M.2 SSD

SATA device

Power supply unit Graphics card

CPU Cooler

• Install the Memory

Thermal paste

OROR

NOTE: Please refer to the manual(s) for more information:

Please refer to the manual(s) for more information:

Motherboard

Q22399 / First Edition / September 2023

Please scan for more

information on CPU

installation steps.

Product specificaties

Merk:	Asus
Categorie:	Stopcontact
Model:	ROG MAXIMUS Z790 FORMULA
Breedte:	305 mm
Diepte:	244 mm
Gewicht verpakking:	4351 g
Breedte verpakking:	280 mm
Diepte verpakking:	265 mm
Hoogte verpakking:	71 mm
Bluetooth:	Ja
Wi-Fi-standaarden:	802.11a, 802.11b, 802.11g, Wi-Fi 4 (802.11n), Wi-Fi 5 (802.11ac), Wi-Fi 6 (802.11ax), Wi-Fi 6E (802.11ax), Wi-Fi 7 (802.11be)
Bluetooth-versie:	5.4
Ethernet LAN:	Ja
Type stroombron:	ATX
Meegeleverde kabels:	SATA
Aantal HDMI-poorten:	1
Microfoon, line-in ingang:	Ja
Aantal Ethernet LAN (RJ-45)-poorten:	1
Hoofdtelefoonuitgangen:	1
HDMI versie:	2.1
Wifi-standaard:	Wi-Fi 7 (802.11be)
Ondersteunt Windows:	Windows 10, Windows 11
Aantal poorten USB 3.2 Gen 1 (3.1 Gen 1) Type A:	4
Processor socket:	LGA 1700
Processorfabrikant:	Intel
Maximum intern geheugen:	192 GB
Aantal poorten USB 3.2 Gen 2 (3.1 Gen 2) Type C:	1
Audio-uitgangskanalen:	7.1 kanalen
Ethernet interface type:	5 Gigabit Ethernet
Lijningang:	Ja
Chipset moederbord:	Intel Z790
Aantal poorten USB 3.2 Gen 2 (3.1 Gen 2) Type A:	5
Geheugen slots type:	DIMM
Audiochip:	Realtek ALC4082
Meegeleverde drivers:	Ja
S/PDIF-uitgang:	Ja
RAID support:	Ja
Geheugen kanaal:	Dubbelkanaals
Maximum aantal HDD's per behuizing:	4
Ondersteunde opslagstationinterfaces:	M.2, SATA III
Hoeveelheid Thunderbolt ports:	2
Component voor:	PC
Soorten RAID:	0, 1,5, 10
Aantal SATA III connectors:	4
Compatibele processors:	Intel Celeron, Intel Core i3, Intel Core i5, Intel Core i7, Intel Core i9, Intel Pentium Gold
Aantal storage drives ondersteund:	9
Ondersteunde geheugen types:	DDR5-SDRAM
Wifi:	Ja
Ondersteunde types opslag-drives:	HDD & SSD
Moederbord chipset familie:	Intel
Moederbord form factor:	ATX
Aantal geheugenslots:	4
Supported memory clock speeds:	4800,5000,5200,5400,5600,5800,6000,6200,6400,6600,6800,7000,7200,7400,7600,7800,8000 MHz
BIOS type:	UEFI AMI
Grootte BIOS-geheugen:	256 Mbit
Ondersteuning voor parallel processing:	Niet ondersteund
Aansluiting voor CPU koeler:	Ja
Aansluitingen voor behuizingsventilatoren:	4
ATX Power connector (24-pin):	Ja
USB 2.0 aansluitingen:	2
Aansluiting voor audiopaneel aan voorzijde:	Ja
Niet gebufferd geheugen:	Ja
USB 3.2 Gen 1 (3.1 Gen 1)-aansluitingen:	2
EPS power connector (8-pin):	Ja
Clear CMOS knop:	Ja
WiFi-AP antenna jack:	2
Supported processor sockets:	LGA 1700
Aantal M.2 (M) slots:	5
12V vermogen-connector:	Ja
RGB LED-aansluitrail:	Ja
USB 3.2-connectoren (3.1 Gen 2):	1
Ondersteunde geheugenkloksnelheid (max):	8000 MHz
Back-to-BIOS button:	Ja
PCI Express x16 (Gen 5.x) sleuven:	2
PCI Express x4 (Gen 4.x) sleuven:	1
