AFE-R360DVK-M01 Startup Manual 1
Before you begin installing your module, make sure that the following materials have been included:
• 1 x AFE-R360C5P-Q5A1
• 1 x SQR-SD5N16G5K6HNAG, SODIMM DDR5 5600 16GB
• 1 x SQF-C8BV2-128GDEDC, M.2 2280 128G NVMe, with pre-load OS & driver
• 1 x MIOE-MIPI-RPA1
• 4 x MIPI camera EV2M-OOM1, 22pin MIPI cam, 1920x1200 (w’ cable) (PN: 968DD00501)
• 1 x Cooler (PN: 1970005512T001)
• COM port cable, RS-232 (PN: 1700031582-01)
• 1 x USB2.0 cable (PN: 1700030406-01)
• 1 x MIOe-MIPI assembly screw pack (PN: 9666R360010)
If any of the above items are missing or damaged, please contact your distributor or sales representative immediately.
Note: For detailed contents regarding AFE-R360DVK-M01, please refer to information on the support website: http://sup-
port.advantech.com.tw/.
AFE-R360DVK-M01 AFE-R360, 125H, 4 x MIPI
(2MP) Development Kit
Startup Manual
Packing List
For more information on this and other Advantech
products, please visit our website at:
http://www.advantech.com
For technical support and service, please visit our sup-
port website at:
http://www.advantech.com/support/
This startup manual is for AFE-R360DVK-M01.
Part No. 2046R36000 Edition 1
January 2025
2 AFE-R360DVK-M01 Startup Manual

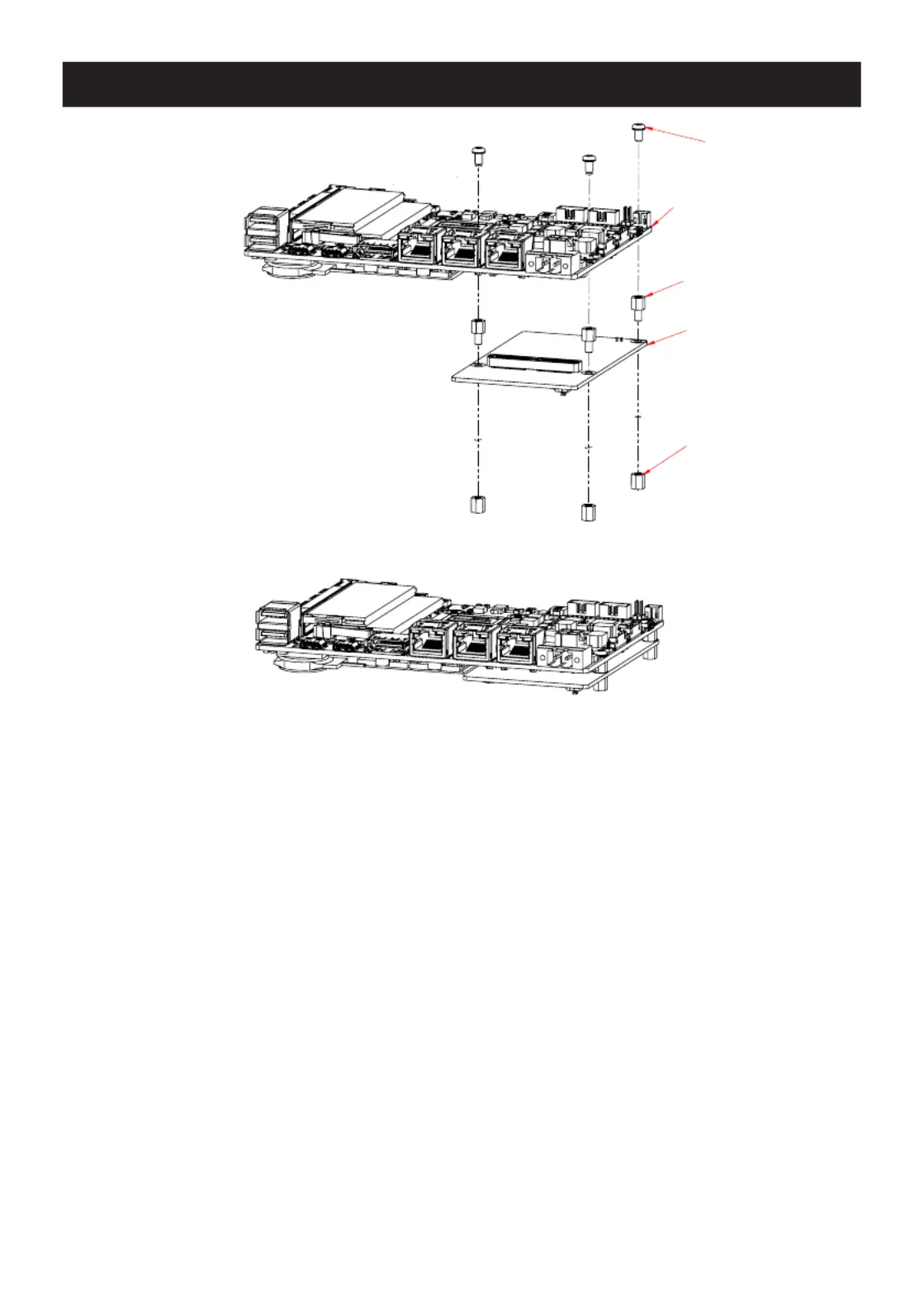

Fig 1: AFE-R360 & MIOe-MIPI Installation
Fig 2: AFE-R360 & MIOe-MIPI Complete Installation
3-1935030500
3-1910000026
MIPI BOARD
AFE-R360 BOARD
3-1910000041
Mechanical Assembly
AFE-R360DVK-M01 Startup Manual 3
Camera Setup Before Power on

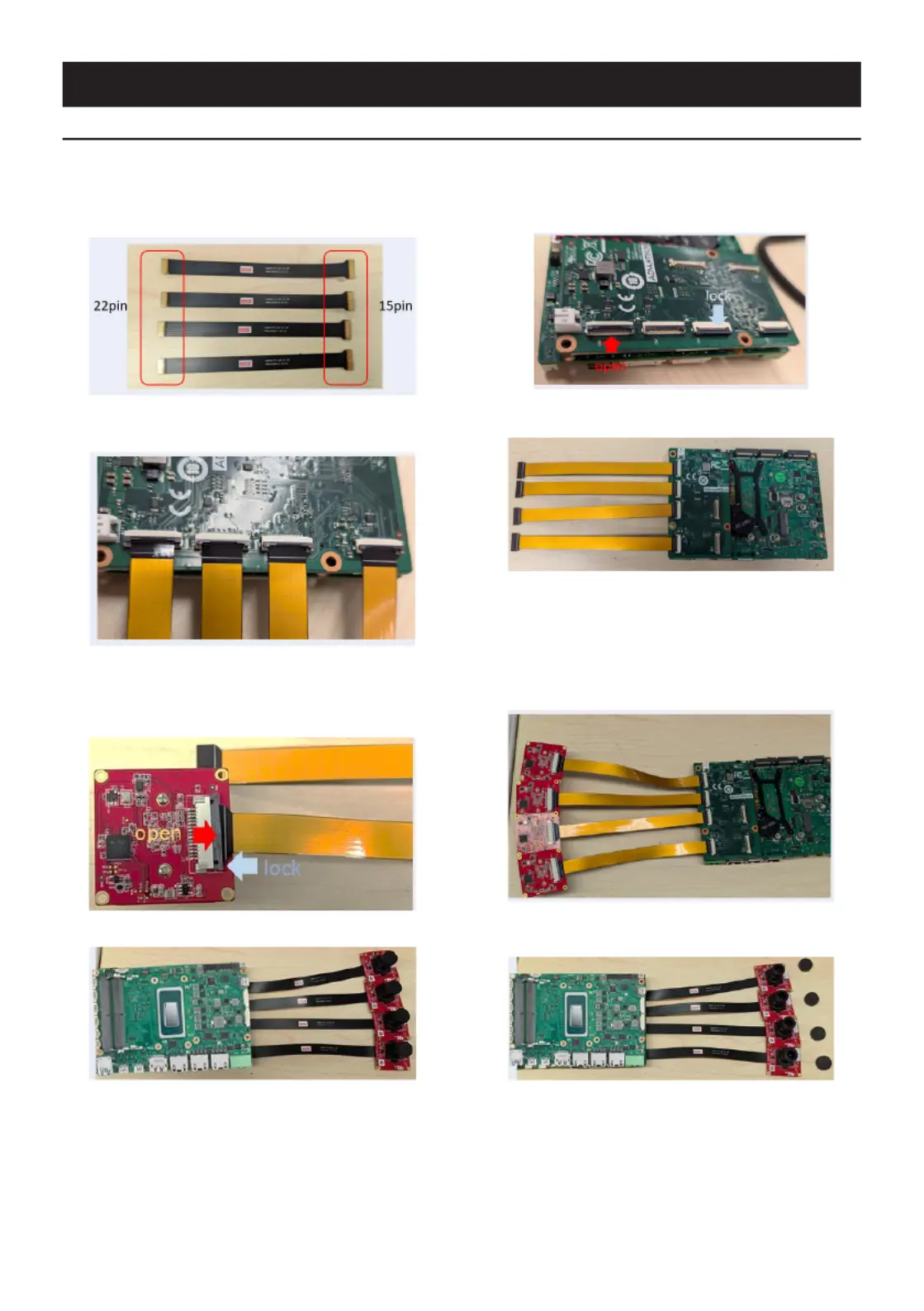

1. Assemble MIOE-MIPI-RPA1 [MIPI1] to AFE-R360 [MIPI1], and construct it as shown in Fig.1 and Fig. 2.
2. Connect FPC cable to MIOE-MIPI-RPA1 [CN1]~[CN4], as shown below.
a. Connect 22-pin to board (MIOe-MIPI) b. Flip up 90° black mechanical part on connector
and connect 15-pin to camera. CN1~CN4
c. Insert cable 22-pin side into CN1~CN4 d. Flip down black mechanical part to lock tight cable.
Golden pins face down to contact connector
3. Connect FPC cable to camera side, and repeat for 4 x cameras.
a. Flip open black mechanical part b. Connect all 4 MiPl cameras
Insert15-pincabletocamera,andipbackconnector.
Lock tight the cable and connector.
c.Camerasassembledd.Takeocameralenscapsreadyforboot-up
4. Camera power is provided from [MIPI1], no external power is needed.
5. BIOS (version: H06AA110) default has set to enable 4 x EV2M-OOM1 MIPI cameras.
6. Check memory (SQR-SD5N16G5K6HNAG) and M.2 storage (SQF-C8BV2-128GDEDC) assembled.
7. Assemble cooler on AFE-R360 and lock cooler to the 4 screw holes. Plug in cooler cable to [FAN1].
8. Power on AFE-R360.
9. When booting into the OS, press “start” to enable MIPI cameras.
AFE-R360DVK-M01 Use Notes
