PCM-34R1TP Startup Manual 1
Before installation, please make sure that you have:
1. 1 x M.2 B+M key card with controller
2. 1 x RJ45 I/O plate with iDoor bracket
3. 1 x Wired cable
4. 1 x Startup manual
5. 1 x Warranty card
If anything is missing or damaged, contact your distributor
or sales representative immediately.
The support documentation and drivers can be accessed
from Advantech website.
• Documentation
- Datasheet
- StartUp
• Drivers
PCM-34R1TP
Intel
®
I225, 2.5Gb/s, IEEE 1588, TSN, RJ45*1,
M.2 B+M key (3042, PCIe*1)
Startup Manual

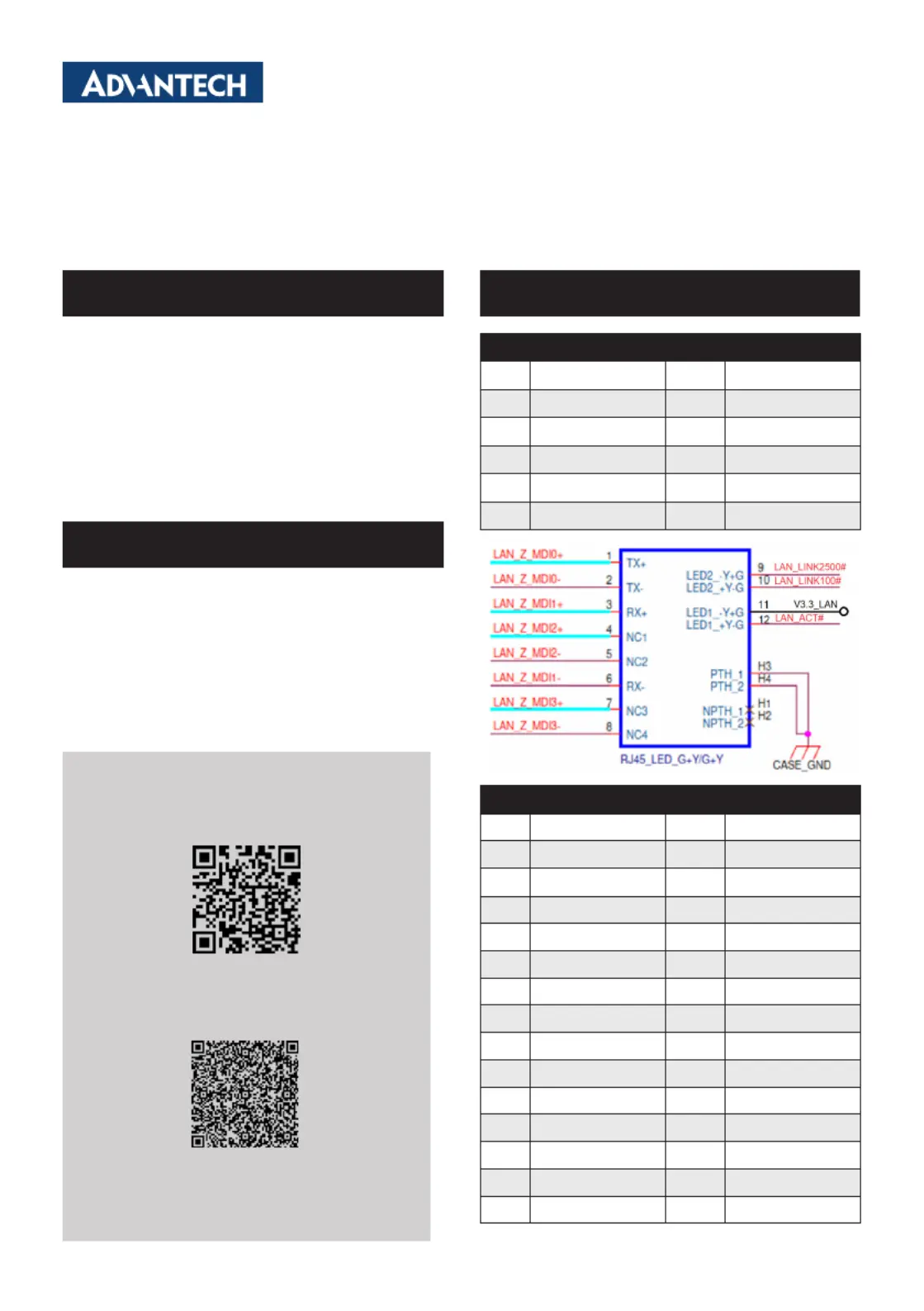

PIN Assignment of RJ45 Connector
PIN1 MDI0+ PIN7 MDI3+
PIN2 MDI0- PIN8 MDI3-
PIN3 MDI1+ PIN9 LINK2500#
PIN4 MDI2+ PIN10 LINK100#
PIN5 MDI2- PIN11 +V3.3_LAN
PIN6 MDI1- PIN12 ACT#
CN1 - IO Board to M.2 B+M key Cabling
1 GND 22 GND
2 PCIE_TX+ 23 SMBUS_DAT
3 PCIE_TX- 24 SMBUS_CLK
4 GND 25 GND
5 PCIE_RX+ 26 PERST#_CN
6 PCIE_RX- 27 PCIE_CLKREQ#
7 GND 28 GND
8 PCIE_CLK+ 29 +V3.3
9 PCIE_CLK- 30 +V3.3
10 GND 31 PCIE_WAKE#
11 NA 32 +V3.3
12 NA 33 +V3.3
13 GND 34 W_DISABLE#
14 NA 35 +V3.3
15 NA 36 +V3.3
Packing List
For more information on this and other Advantech
products, please visit our website at:
http://www.advantech.com
For technical support and service, please visit our sup-
port website for PCM-34R1TP at:
http://support.advantech.com.tw/
This manual is for the PCM-34R1TP.
Part No. 204334R100
Printed in China
1st Edition
May 2024
Documentation/Software Support

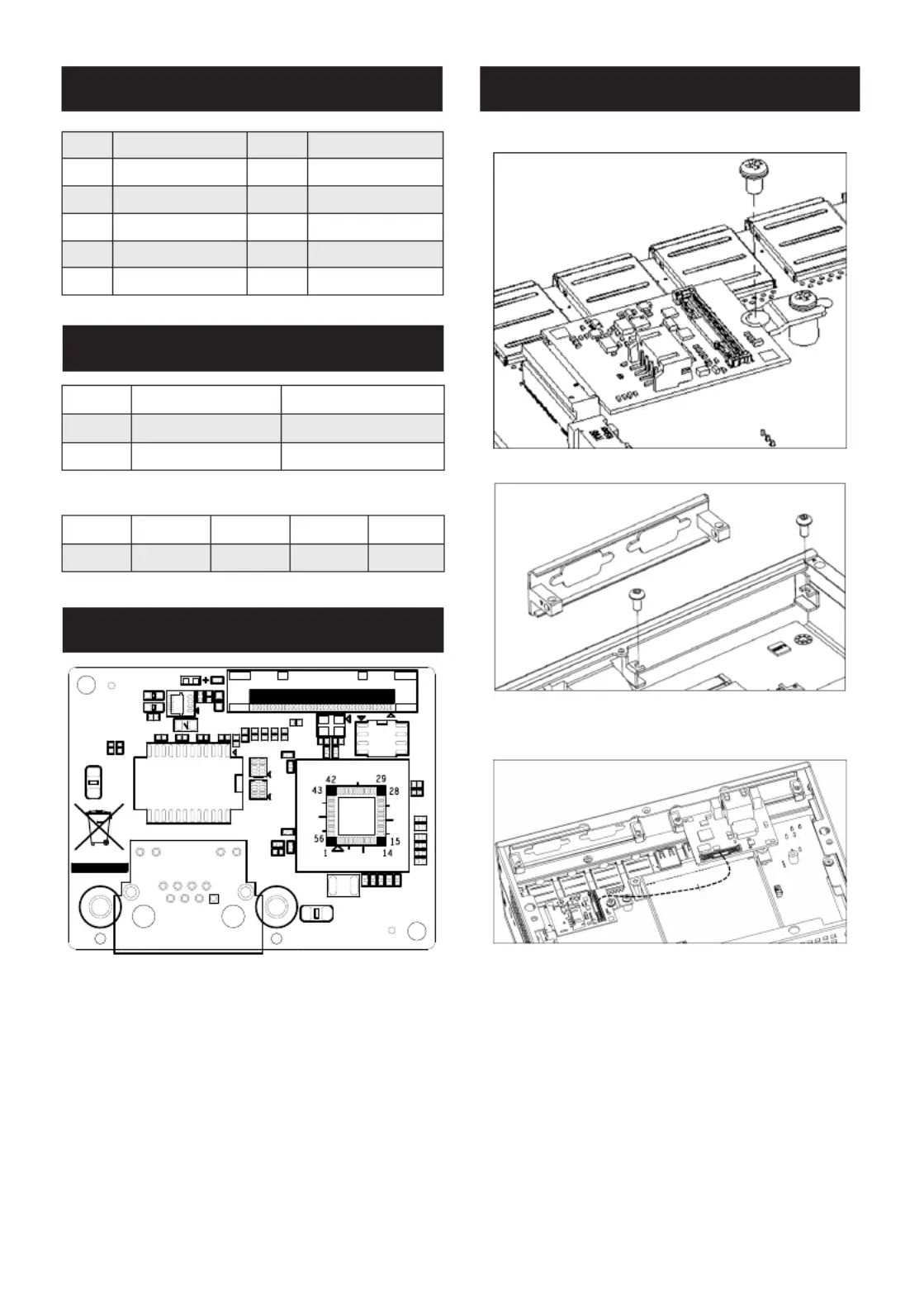

PIN Assignment
2 PCM-34R1TP Startup Manual
PIN Assignment (Cont.)
16 GND 37 NA
17 NA 38 +V3.3
18 NA 39 +V3.3
19 GND 40 NA
20 NA 41 GND
21 NA 42 GND
Active/Connecting Speed
Side Right Left
Color Green Green/Orange/Dark
Color indication for speed.
2.5G 1G 100MB 10MB
Color Green Orange Dark Dark
1. Insert the M.2 card and lock the screws.
2. Unscrew to remove the blank expansion plate.
3. Insert the PCM I/O plate through the blank plate hole
and lock the screws. Connect I/O plate to M.2 card with
the cable.
Embedded Computer Installation
Overview - I/O Board
LED Indication
