Pagina 1/2

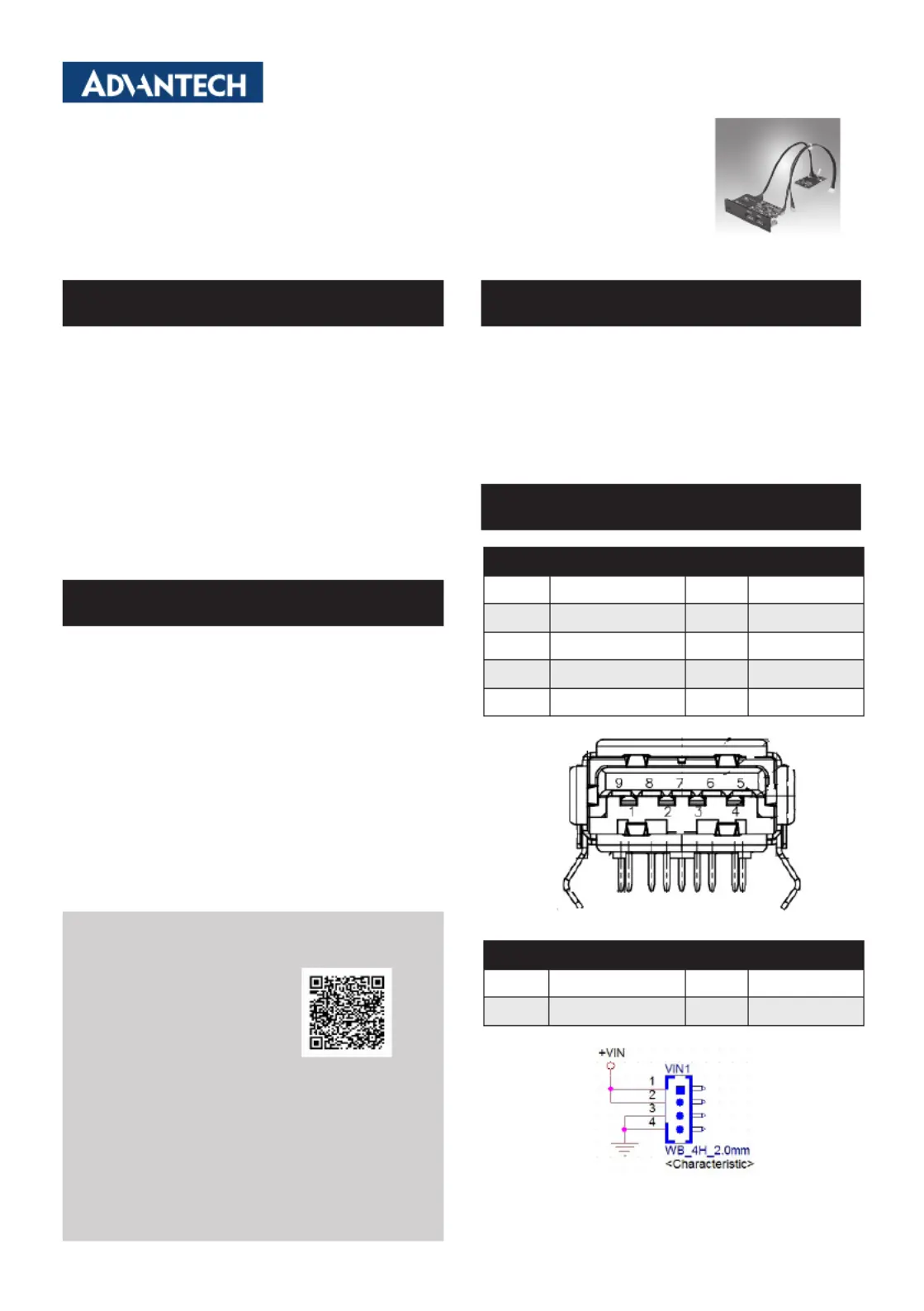

PCM-24U2U3 Startup Manual 1
Before installation, please make sure that you have:
1. 1 x mPCIe card with controller
2. 1 x 2-Port USB3.0 I/O plate with iDoor bracket
3. 1 x Wired signal cable
4. 1 x Wired power cable
5. 1 x Startup manual
6. 1 x Warranty card
If any of these items are missing or damaged, contact your
distributor or sales representative immediately.
PCM Module with iDoor technology supports following
iAutomation Computing Platforms:
• Embedded Automation PC UNO-2200/2300/2400 series
• Control DIN-Rail PC UNO-1200/1300/1400 series
• Control Cabinet PC UNO-3200/3300/3400 series
• Control Panel Computers TPC-xx81/xx82 series*
• Thin Client Panel Computers TPC-xx51 series*
* The platforms may require customized cable for use,
please contact with Advantech.
See the following page for installation in both UNO and TPC
Embedded Computers.
PCM-24U2U3
2-Port USB 3.0, mPCIe, USB-A type
Startup Manual
The support documentation and drivers can be accessed
from Advantech website.
• Documentation
- Datasheet
- StartUp
• Drivers
PIN Assignment of USB Type-A Connector (9-Pin)
Pin1 VBUS Pin2 D-
Pin3 D+ Pin4 GND
Pin5 SSRX- Pin6 SSRX++
Pin7 GND Pin8 SSTX-
Pin9 SSTX++
VIN1- Internal Power Cabling
Pin1 +VIN (5V~24V) Pin2 +VIN (5V~24V)
Pin3 GND Pin4 GND
Packing List
For more information on this and other Advantech
products, please visit our website at
http://www.advantech.com
For technical support and service:
https://rebrand.ly/searc2a14c
This manual is for PCM-24U2U3.
Part No. 204324U200
Printed in China
1st Edition
December 2018
Pin Assignments
Documentation/Software Support Guide
Installation

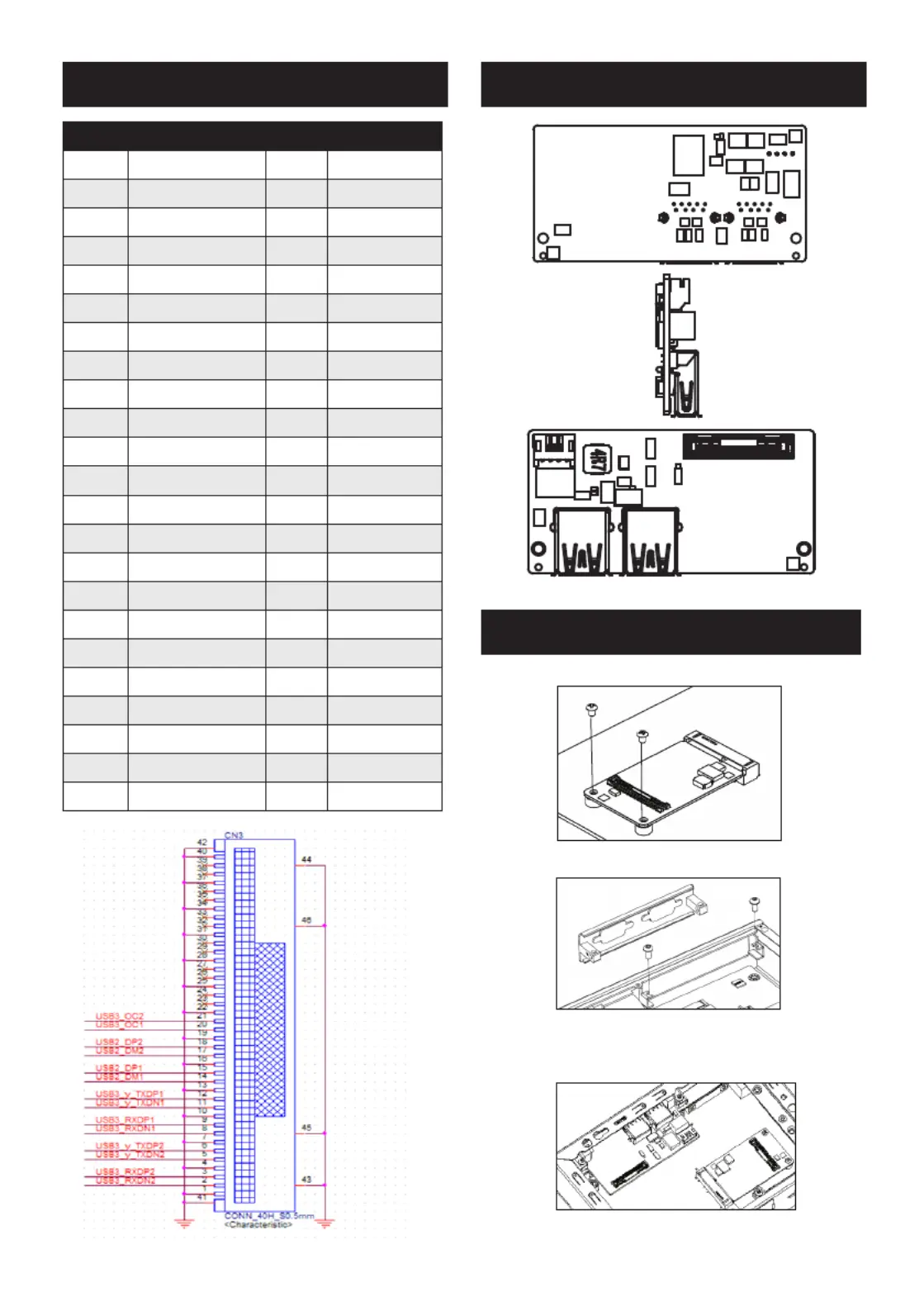

2 PCM-24U2U3 Startup Manual
CN3 - I/O Board to mPCIe Cabling
PIN1 GND PIN24 N/A
PIN2 USB3_RXDN2 PIN25 GND
PIN3 USB3_RXDP2 PIN26 N/A
PIN4 GND PIN27 N/A
PIN5 USB3_y_TXDN2 PIN28 GND
PIN6 USB3_y_TXDP2 PIN29 N/A
PIN7 GND PIN30 N/A
PIN8 USB3_RXDN1 PIN31 GND
PIN9 USB3_RXDP1 PIN32 N/A
PIN10 GND PIN33 N/A
PIN11 USB3_y_TXDN1 PIN34 GND
PIN12 USB3_y_TXDP1 PIN35 N/A
PIN13 GND PIN36 N/A
PIN14 USB2_DM1 PIN37 GND
PIN15 USB2_DP1 PIN38 N/A
PIN16 GND PIN39 N/A
PIN17 USB_DM2 PIN40 GND
PIN18 USB2_DP2 PIN41 GND
PIN19 GND PIN42 GND
PIN20 USB3_OC1 PIN43 GND
PIN21 USB3_OC2 PIN44 GND
PIN22 GND PIN45 GND
PIN23 N/A PIN46 GND
Pin Assignments (Cont.)
Simple Installation Process
1. Insert the mPCIe card and lock the screws.
2. Unscrew to remove the blank expansion plate.
3. Insert the PCM IO plate through the blank plate hole
and lock the screws. Connect IO plate to the mPCIe
card with the cables.
Overview - I/O Boards
