Voltcraft DSO-2020 USB Handleiding

®Zet het apparaat uit en beveilig het tegen onbedoeld gebruik als kan worden aangenomen dat een veilig gebruik niet meer mogelijk is. Ga ervan uit dat veilig gebruik niet langer mogelijk is, als:- het apparaat zichtbaar beschadigd is,- het apparaat niet meer werkt en- het apparaat gedurende langere tijd onder ongunstige omstandigheden werd opgeslagen, of- na zware transportbelastingen. Schakel het product nooit onmiddellijk in nadat het vanuit een koude naar een warme ruimte verplaatst werd. De condens die hierbij ontstaat kan uw apparaat onherstelbaar beschadigen. Laat het apparaat zonder het in te schakelen op kamertemperatuur komen. Haal het product niet uit elkaar. U loopt de kans op een levensgevaarlijke elektrische schok. Laat het verpakkingsmateriaal niet rondslingeren, dit kan voor kinderen gevaarlijk speelgoed zijn.

Het product is alleen geschikt voor droge binnenruimtes (geen badkamers of andere vochtige ruimtes). Voorkom dat het apparaat vochtig of nat wordt. U loopt de kans op een levensgevaarlijke elektrische schok. In industriële omgevingen dienen de Arbo-voorschriften ter voorkoming van ongevallen met betrekking tot elektrische installaties en bedrijfsmiddelen in acht te worden genomen. In scholen, opleidingscentra, hobbyruimtes en werkplaatsen moet geschoold personeel voldoende toezicht houden op het gebruik van meetinstrumenten en toebehoren. Gelieve u tot een vakman te wenden indien u vragen hebt omtrent de werkwijze, veiligheid of aansluiting van het product. Ga voorzichtig met het product om. Door schokken, slagen of een val, ook van geringe hoogte, kan het beschadigd raken. Neem ook de gedetailleerde gebruiksaanwijzing in de meetsoftware in acht (help).

Dit apparaat heeft de fabriek in onberispelijke staat verlaten. Om deze staat te handhaven en een veilig gebruik te waarborgen dient u de veiligheidsaanwijzingen en waarschuwingen, opgenomen in de meegeleverde handleidingen in acht te nemen.

Neem de volgende pictogrammen in acht: Een zich in een driehoek bevindend uitroepteken wijst op belangrijke aanwijzingen in deze gebruiksaanwijzing, die beslist in acht genomen moeten worden. Het „pijl“-pictogram wijst op speciale tips en aanwijzingen voor de bediening van het product. Dit apparaat is CE-conform en voldoet daarmee aan de vereiste Europese richtlijnen Controleer regelmatig de technische veiligheid van dit apparaat en de daarop aangeslo-ten meetdraden bijv. op beschadiging van de behuizing of beknelling. U mag het product in geen geval gebruiken als het geopend is. LEVENSGEVAAR. Overschrijd in geen geval de max. toegestane ingangsgrootheden. Raak schakelingen en onderdelen daarvan niet aan als daarin een hogere middelbare wisselspanningen dan 50 V~ of hogere gelijkspanningen dan 75 V= kunnen voorkomen. Levensgevaar.

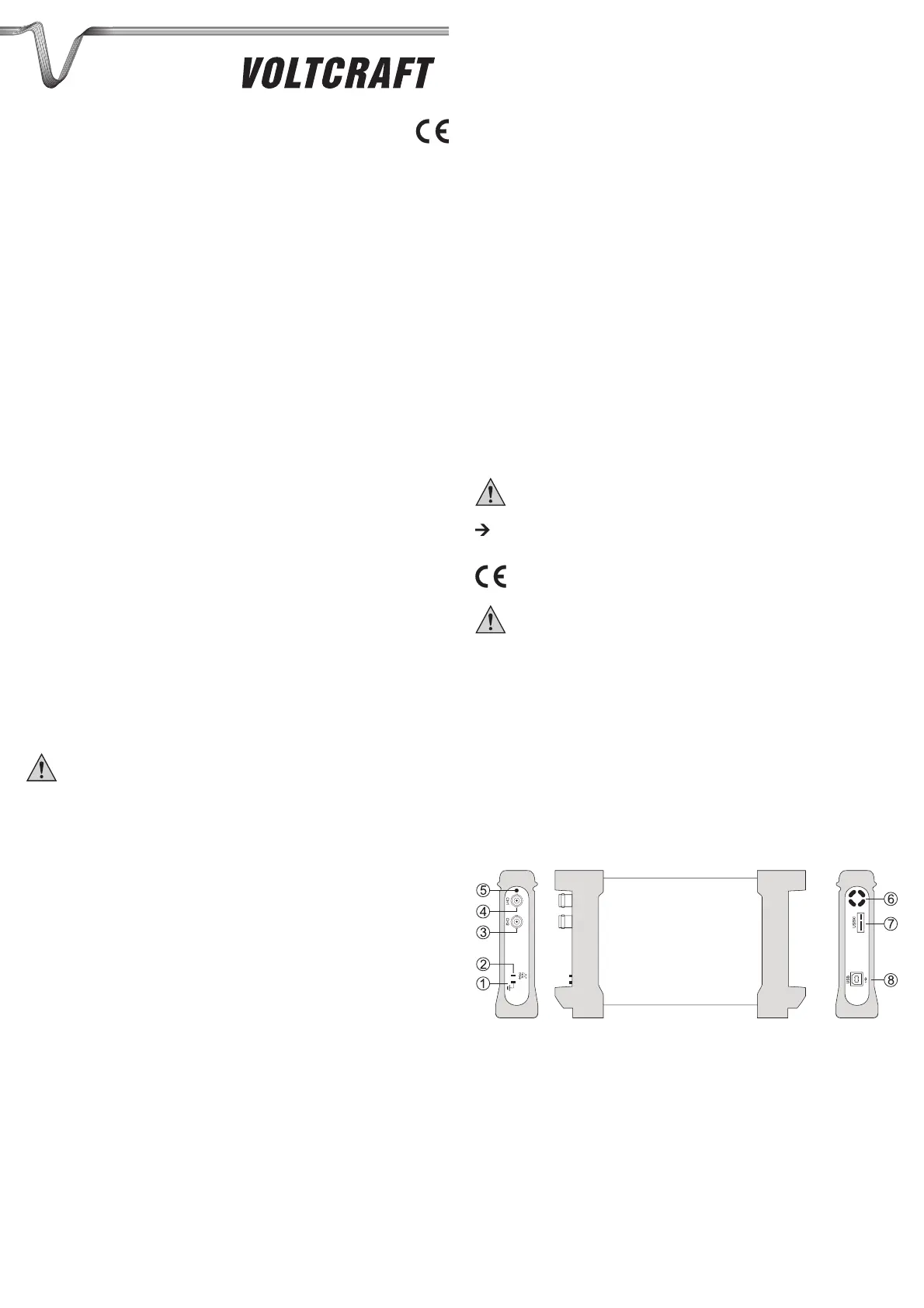

Bij gebruik van spanningdelende meetpennen moet het actieve meetpad altijd tegen de binnenste draad (probepunt) worden gelegd. De buitenste draad is met massa (USB) verbonden. 3. OMVANG VAN DE LEVERINGDSO-2020 USBMeetsoftware- en stuurprogramma-cd (met uitvoerige handleiding in menupunt „Help“) USB-aansluitkabelKorte gebruiksaanwijzing4. BENAMING AFZONDERLIJKE ONDERDELEN DSO1 Massa-aansluiting, referentiepotentiaal2 Kalibreeruitgang 1kHz/2 Vp-p blokgolfsignaal3 BNC-meetingang kanaal 24 BNC-meetingang kanaal 15 Bedrijfsindicatie (knippert tijdens werking)6 Opening voor apparaatventilatie7 USB XI-aansluiting voor multi-instrumentenwerking - niet beschikbaar -8 USB-type B-aansluiting  KORTE HANDLEIDINGOSCILLOSCOOP-VOORZETSTUK DSO-2020 USBBEST. -NR. 12 24 651. BEOOGD GEBRUIKHet oscilloop-voorzetstuk dient in combinatie met een Windows®-gebaseerde computer met een USB 2.

De aansluiting van de probes op de DSO geschiedt via BNC-stekkers. De bediening en weergave geschiedt via de meegeleverde meetsoftware op de computer. Deze voldoet aan een feitelijk oscilloscoop-bedieningspaneel. Bovendien staan automatische meetfuncties en een cursor ter beschikking om signalen te meten. De bandbreedte bedraagt 20 MHz en de samplingsnelheid 48 MS/s. De gemeten signalen kunnen in verschillende formaten worden opgeslagen en opgeroepen resp. in andere programma’s verder worden verwerkt. Voor een eenvoudige bediening kunnen 10 gebruikersgedefi nieerde instellingen opgeslagen en opgeroe-pen worden. De vermelde meetspanning van ±5 V/DC of 5 Vp/AC mag nooit worden overschreden. Gebruik eventueel spanningdelende meetpennen. Het gebruik is uitsluitend toegestaan in het bereik van meetcategorie CAT I voor signaalspanningen.

Een ander gebruik dan eerder beschreven leidt tot beschadiging van dit product, bovendien is dit met gevaren zoals kortsluiting, brand en elektrische schok verbonden. Het totale product mag niet worden gewijzigd resp. omgebouwd en de behuizing mag niet worden geopend. Metingen mogen niet in vochtige ruimtes, buitenshuis en bij ongunstige omgevingsomstandigheden plaatsvinden. Ongunstige omgevingscondities zijn:- Natheid of een te hoge luchtvochtigheid,- Stof en brandbare gassen, dampen of oplosmiddelen,- Onweer resp. onweeromstandigheden zoals elektrostatische velden. Volg de veiligheidsaanwijzingen in deze gebruiksaanwijzing te allen tijde op. Deze korte handleiding dient ter verklaring van de veiligheidsmaatregelen en de installatie van de appara-tuur en software, om het werken met het apparaat zo veilig mogelijk te maken.

De afzonderlijke apparaat-functies worden u uitgebreid verklaard in het hulpgedeelte (Help) van de meetsoftware. De uitvoerige handleiding voor de installatie van de apparatuur, het stuurprogramma en voor het meetbe-drijf kan in de meetsoftware in het menupunt „Help“ worden geraadpleegd.

Alle voorkomende bedrijfsnamen en productaanduidingen zijn handelsmerken van de betreffende eigena-ren. Alle rechten voorbehouden. 2. VEILIGHEIDSAANWIJZINGEN EN WAARSCHUWINGEN Lees a. u. b. voor de ingebruikname de volledige handleiding door, deze bevat belangrijke aanwijzingen voor de juiste werking. Bij schade, veroorzaakt door het niet raadplegen en opvolgen van deze gebruiksaanwijzing, vervalt elk recht op waarborg/garantie. Voor gevolgschade zijn wij niet aansprakelijk. Wij zijn niet verantwoordelijk voor materiële schade of persoonlijk letsel, veroorzaakt door ondeskundig gebruik of het niet naleven van de veiligheidsaanwijzingen. In dergelijke gevallen vervalt elke vorm van garantie. Om veiligheids- en keuringsredenen (CE) is het eigenmachtig ombouwen en/of veranderen van het product niet toegestaan.

Het geaard circuit van de meetingangen is direct verbonden met het geaarde circuit van de USB-bus. Meetapparatuur en accessoires buiten het bereik van kinderen houden. Wees daarom extra voorzichtig als er kinderen aanwezig zijn. Sluit de BNC-uitgang van de probe eerst op de prefi x van de oscilloscoop aan, voordat u de probe met de te testen stroomkring verbindt. Koppel na het einde van de meting eerst de meetcontacten los van de meetkring voordat u de BNC-uitgang van de probe loskoppelt van de oscilloscoop-prefi x. Wees bijzonder voorzichtig bij de omgang met spanningen >50 V-wissel- (AC) resp. >75 V-gelijkspanning (DC). Het aanraken van een draad onder deze spanning kan al leiden tot een levensgevaarlijke elektrische schok. Controleer voor elke meting uw meetinstrument en de meetdraden op beschadigingen.

Voer in geen geval metingen door als de beschermende isolatie is beschadigd (ingescheurd, afgescheurd, enz. ). Om een elektrische schok te vermijden dient u ervoor te zorgen dat u de te meten aansluitingen/meetpun-ten tijdens het meten niet -ook niet indirect- aanraakt. Grijp tijdens de meting niet naast de voelbare greepmarkering van de optionele probes.

U loopt de kans op een levensgevaarlijke elektrische schok. Gebruik het apparaat niet kort voor, tijdens of kort na een onweersbui (bliksemslag. /energierijke span-ningen. ). Let erop dat uw handen, schoenen, kleding, de vloer, het meetinstrument resp. de meetdraden, schakelingen en schakeldelen enz. te allen tijde droog zijn. Werk met het meetinstrument niet in ruimtes of onder ongunstige weersomstandigheden, waarin/waarbij brandbare gassen, dampen of stofdeeltjes aanwezig zijn of aanwezig kunnen zijn. Vermijd een gebruik van het apparaat in de onmiddellijke buurt van sterke magnetische of elektromagne-tische velden, zendantennes of HF-generatoren. Daardoor kan de meetwaarde worden vervalst. Gebruik voor het meten alleen de meegeleverde meetdraden resp. meetaccessoires, die op de specifi ca-ties van de DSO afgestemd zijn. VERSIE 01/13.

9. AFVOER Oude elektrische apparaten zijn grondstoffen en behoren niet bij het huisvuil. Voer het product aan het einde van zijn levensduur volgens de geldende wettelijke voorschriften af bij uw gemeentelijke verzamelplaatsen. Afvoer via het huisvuil is verboden. 10. TECHNISCHE GEGEVENS/SPECIFICATIESDe uitvoerige gegevens treft u aan in het helpbestand (help) van de meetsoftware. Algemeen DSO-2020 USBMeetingangen Twee gescheiden kanalen CH 1 en CH 2Ingangsimpedantie 1 MOhmMax. ingangsspanning ±5 V/DC of 5 Vp/ACIngangskoppeling DCProbeverhouding 1:1, 10:1, 100:1, 1000:1, 10000:1Vertikale afl eiding 20 mV - 5 V/DIV (probeverhouding 1:1)Tijdbasis 1 ns - 5000 s/DIVResolutie 8 Bit/kanaalBandbreedte (-3 dB) 20 MHzSamplingfrequentie 48 MS/sGeheugendiepte max.

1 MS/kanaalNauwkeurigheid ± 3%Triggermodus Auto, Norm, SingleWeergavemodus Y-t, X-YSoftware Windows® XP/VISTA of hogerStroomvoorziening USB-bus-powered, 1x USBBedrijfstemperatuur 0°C tot +40°C,rel. luchtvochtigheid < 80%, niet condenserendMassa ca. 430 g (zonder accessoires)Afmetingen (lxbxh)) ca. 205 x 38 x 125 mmSysteemvereistenWindows®-gebaseerde computer min. 1 GHz Pentium® of compatibel met min. 128 MB RAM, grafi sche resolutie 800 x 600, cd-ROM, 2x USB2. 0, 500 MB vrije harde schijfopslag, Windows® XP/VISTA of hoger. 5. INSTALLATIE VAN DE MEETSOFTWAREVoordat u de DSO op een computer aansluit, dient u eerst de meetsoftware te installeren. Schakel de pc in en start het besturingssysteem. Plaats de meegeleverde software-cd in het station en sluit het. De Autostart-modus start automatisch de installatie van de meetsoftware.

Als dit niet automatisch gebeurt, dan gaat u met de Verkenner van uw bedrijfssysteem naar het loopwerk waar u de cd-rom in heeft geplaatst en voert u het bestand „setup. exe“ uit met een dubbelklik. De installatie van de software start. Volg verder de aanwijzingen op het beeldscherm. In de programma-manager van het startmenu verschijnt een nieuwe map „DSO-XXXX“.

Laat de cd voor de installatie van het apparaat in het station. 6. AANSLUITING EN INSTALLATIE VAN DE DSOSluit de meegeleverde USB-aansluitkabel aan op een vrije USB-poort van uw computer en vervolgens op de USB-aansluiting (9) op de DSO. Het bedrijfssysteem herkent de nieuwe hardware en start de „Hardware-assistent“. Het systeem zoekt automatisch naar de geschikte stuurprogramma’s en installeert deze. Het apparaat moet nu gebruikt kunnen worden. Indien deze informatie verschijnt „De software van het stuurprogramma werd niet geïnstalleerd. “ moet het stuurprogramma nogmaals afzonderlijk worden geïnstalleerd, omdat deze door het Windows-systeem niet naar behoren kon worden herkend. Ga bij Windows 7 als volgt te werk:• Klik op „Start“ → „Systeembesturing“ → „Apparaatbeheer“.

In Apparaatbeheer bevindt zich bij „Andere apparaten“ een uitroepteken met gele achtergrond met de tekst „Onbekend apparaat“. • Dubbelklik op „Onbekend apparaat“. • Installeer nu het stuurprogramma voor dit apparaat door te klikken op het veld „Stuurprogramma bijwerken“. • In het venster dat hieronder verschijnt kiest u „ → Op de computer naar stuurprogrammasoftware zoeken“. • Geef nu het pad van uw cd-/DVD-station aan (bijvoorbeeld „D:\“) en plaats een vinkje bij „Submap meetellen“, daarna klikt u op „verder“. • Mocht een venster met „Windows-veiligheid“ verschijnen met de tekst: „De uitgever van de stuurpro-grammasoftware kon niet worden gecontroleerd“, dus bevestig daar de installatie door te klikken op „→ Deze stuurprogrammasoftware toch installeren“. • Nu moet het stuurprogramma naar behoren worden herkend en kunt u de software voor de USB-oscilloscoop gebruiken.

Aanwijzing voor Windows XP/VistaKies bij de installatie van het stuurprogramma het pad van uw cd-/DVD-station en installeer het stuurpro-gramma uit de subdirectory „Driver“ van de meegeleverde cd. 7. MEETSOFTWARE STARTENStart de computer en maak voor het starten van het programma een USB-verbinding tussen computer en DSO. Open in het startmenu of op het desktop-beeldscherm het programma „DSO-XXXX USB“ door dubbelklikken op het icoon. Start het programma zo nodig door een rechtsklik op het pictogram en selecteer “Als Administrator uitvoeren”. Bevestig zo nodig de volgende aanwijzingen van Windows, tot het programma start. Het startscherm van de meetsoftware wordt zichtbaar en initialiseert de DSO. Kies evt. uw model. De DSO is klaar voor gebruik.

Via de softwaretoets „AUTO“ (Autoset) worden alle parameters op de DSO automatisch ingesteld, zodat een optimale signaalweergave op het beeldscherm plaatsvindt. 8. SCHOONMAKENNeem de volgende veiligheidsaanwijzingen in acht voordat u het apparaat schoonmaakt: Tijdens het openen van deksels of het verwijderen van onderdelen, tenzij dit met de hand mogelijk is, kunnen spanningvoerende delen worden blootgelegd. Voor het schoonmaken of repareren moeten alle aangesloten leidingen van het apparaat worden losgekoppeld. Gebruik voor het schoonmaken geen schurende, chemische of agressieve schoonmaakmiddelen zoals benzine, alcohol e. d. Dit tast het oppervlak van het apparaat aan. Bovendien zijn de dampen schadelijk voor de gezondheid en explosief. Gebruik voor het schoonmaken ook geen gereedschappen met scherpe randen, schroevendraaiers of metalen borstel e. d.

Voor de reiniging van het apparaat resp. de meetdraden dient u een schone, pluisvrije, antistatische en licht vochtige schoonmaakdoek te gebruiken. Als u technische vragen hebt omtrent het gebruik van het product, kunt u contact opne-men met onze technische helpdesk onder het volgende telefoonnummer: Voltcraft®, 92242 Hirschau, Lindenweg 15, tel. nr.

+49 180 / 586 582 7.  Colofon Deze gebruiksaanwijzing is een publicatie van de fi rma Voltcraft®, Lindenweg 15, D-92242 Hirschau/Duitsland, Tel. +49 180/586 582 7 (www. voltcraft. de). Alle rechten, vertaling inbegrepen, voorbehouden. Reproducties van welke aard dan ook, bijvoorbeeld fotokopie, microverfi lming of de registratie in elektronische gegevensverwerkingsapparatuur, vereisen de schriftelijke toestemming van de uitgever. Nadruk, ook van uittreksels, verboden. Deze gebruiksaanwijzing voldoet aan de technische stand bij het in druk bezorgen. Wijziging van techniek en uitrusting voorbehouden. © Copyright 2013 by Voltcraft® V3_0113_01/AB.
