ASSEMBLY AND INSTALLATION

INSTRUCTIONS

NOTES: 1. Before installing, consult local electrical codes for wiring and grounding requirements.

2. Read and save this instruction.

VL55703BBZ

WARNING:

TO AVOID RISK OF ELECTRICAL SHOCK, BE SURE TO SHUT OFF

POWER WHILE INSTALLING OR SERVICING THIS FIXTURE.

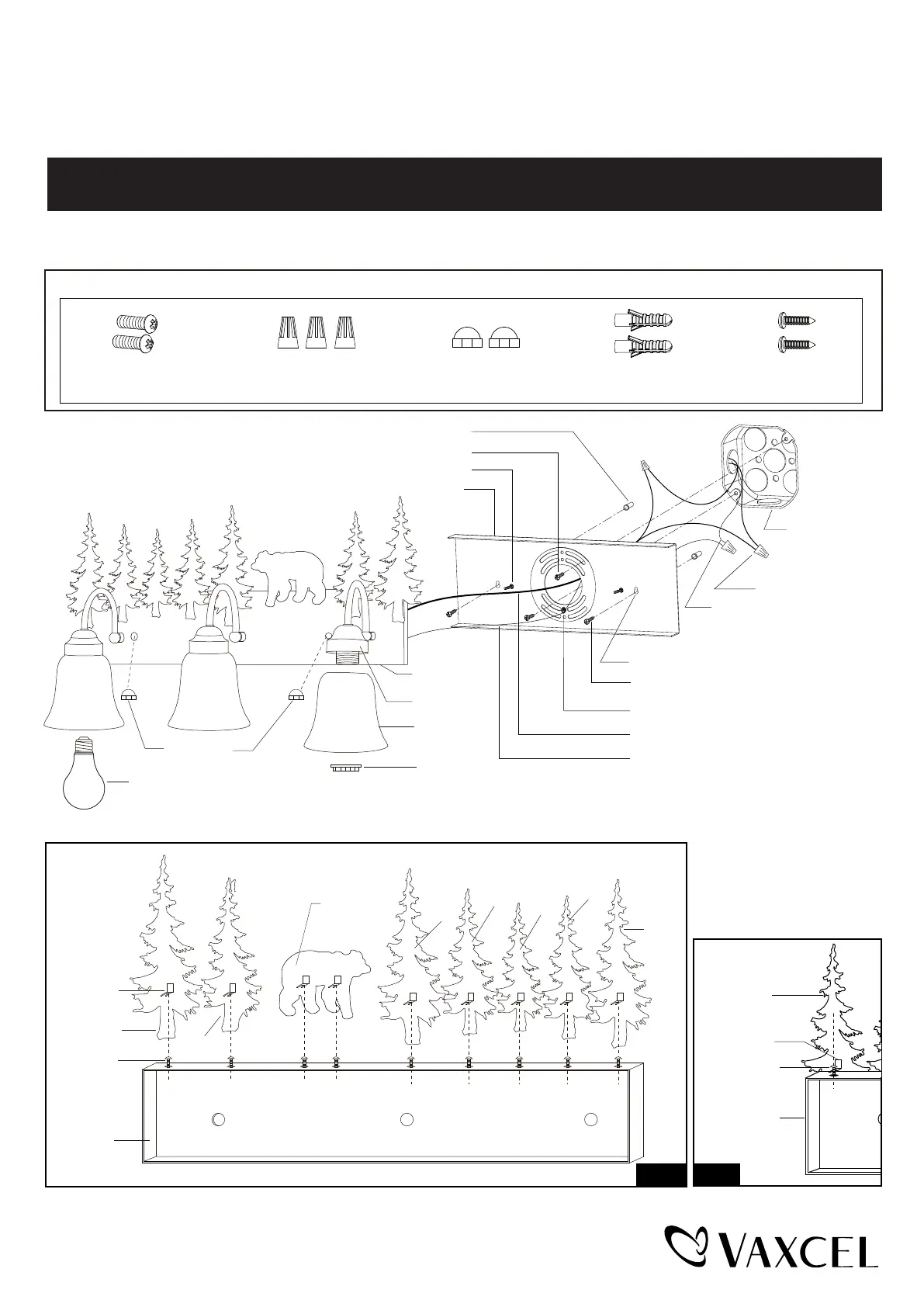

Mounting Plate

Drywall Screw (E)

Set Hole

House Ground Wire

Wire Connector (B)

Outlet Box

Green Ground Screw

Fixture Wire

Fixture Ground Wire

Screw

Mounting Screw (A)

Anchor (D)

Hardware Package (included):

Mounting Screw (A)

Wire Connector (B)

Bolt Nut (C)

Anchor (D)

Drywall Screw (E)

"L" Clip

Set Screw

V-B3

Fig.2

Backplate

Glass Shade

Glass Holder

Backplate

Bolt Nut (C)

Socket Ring

Max.100W Type A Bulb

(not included)

Backplate

Set Screw

"L" Clip

Fig.1

V-B1

V-C

V-D

V-C

V-B2

V-S

V-C

V-B3
