Pagina 1/14
Gebruiksaanwijzing
2
nl
Inhoudsopgave
Hoofdstuk Pagina
• 1. Beoogd gebruik 3
• eiligheidsvoorschriften voor laserapparaten 32.1 V
• 2.2 Veiligheidsvoorschriften Li-ion-accupack 3
• 3. Onderdelen van het instrument 4
• 54. Ingebruikname
• 4.0 Accu plaatsen, verwijderen en laden 5
• 4.1 Ontgrendelen en instellen 6
• 4.2 Inschakelen 7
• 4.3 Ingebruikname zonder nivelleerfunctie 7
• 5.
Functies 8
• 5.1 Selectie van de laserfuncties 8
• 5.2 Werken met de receiver 8
• 6. Led-indicaties 9
• ruik met de laserbasis SLB 500 7.1 Geb 10
• 7.2 Gebruik van de houder SWB10 10
• ole van de nauwkeurigheid 8. Contr 11
• 8.1 Verticale controle 11
• 8.2
Controle van de loodfunctie 11
• 8.2 Horizontale controle 12
• 9. Technische gegevens 13
3
nl
1. Beoogd gebruik
Van harte gefeliciteerd met de aankoop van uw STABILA meetinstrument.

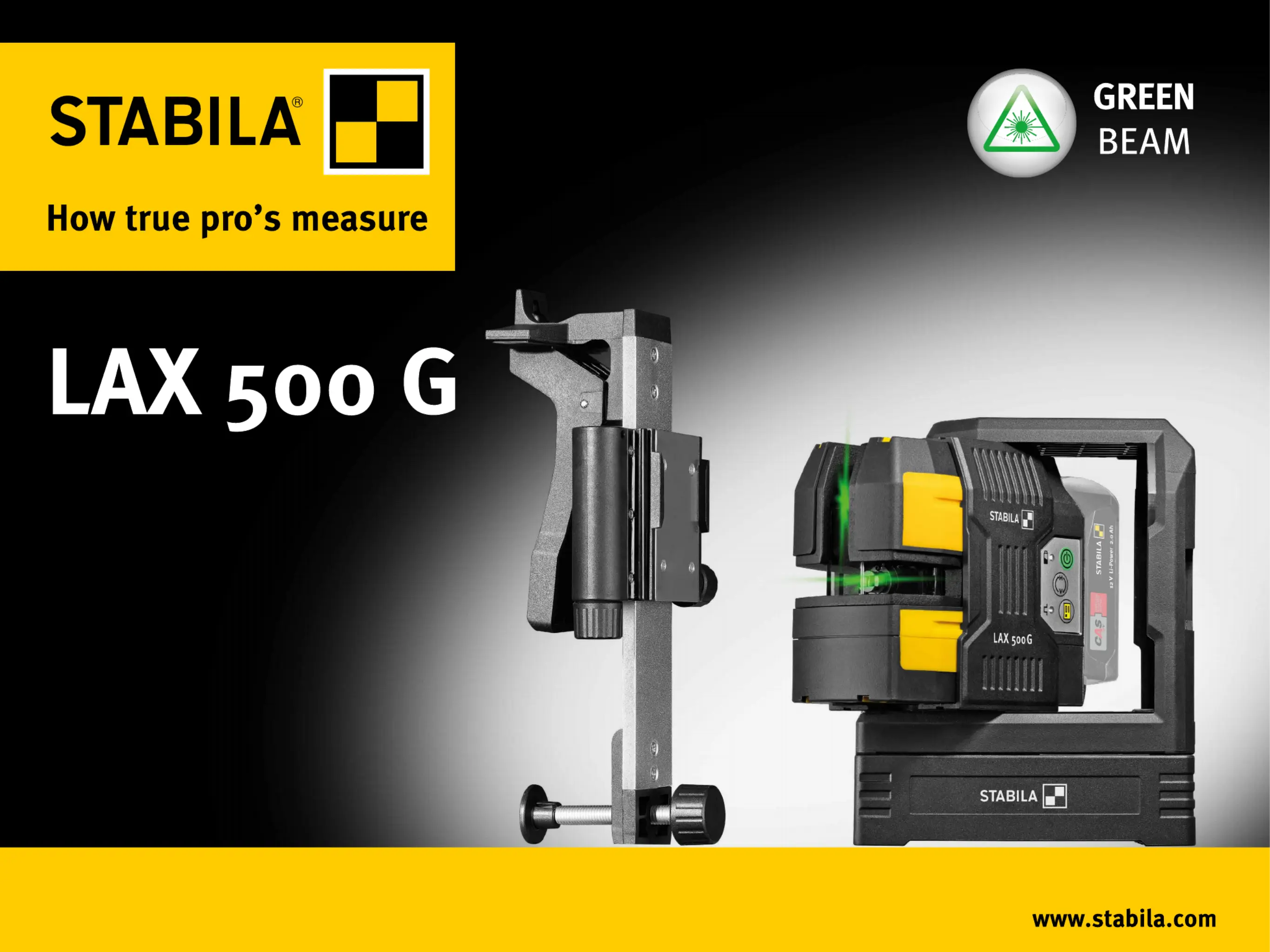

De STABILA LAX 500 G is een gebruiksvriendelijke kruislijn- en loodlaser voor horizontaal en
verticaal nivelleren. De loodpunten dienen voor het uitlijnen en loden van bouwelementen.
Het laserapparaat is zelfnivellerend binnen een bereik van ± 5°.
De gepulste laserlijnen maken werken over grotere afstanden met een speciale STABILA
lijnreceiver mogelijk. Receivers moeten geschikt zijn voor groene laserstralen.
Meer informatie hierover vindt u in de gebruiksaanwijzing van de lijnreceiver.
De LAX 500 G kan alleen met een 12V Li-ion-accu van het CAS-systeem worden gebruikt.
De groene laserlijnen waarborgen een optimale zichtbaarheid – zelfs bij fel licht..
Als u na het lezen van de gebruiksaanwijzing nog vragen hebt,
kunt u altijd contact opnemen met onze telefonische helpdesk:
+49 / 63 46 / 3 09 - 0
Uitvoering en functies
• Gepulste laserlijnen
• 1x verticale laserlijn
• 1x horizontale laserlijn
• 90°-hoek in horizontale uitlijning
• loodlijnlaserfunctie
• handmatige modus
• Bevestiging met zeldzame-aardemagneet
• 1/4" statiefschroefdraad
• Laserbasis SLB 500
• Wandhouder SWB10
• richtbord
• draagkoer
• STABILA CAS-accu 12V Li-Power 2,0Ah - niet bij elke set inbegrepen
• SC 30, 12-18V, CAS-systeem - niet bij elke set inbegrepenacculader
2.2 Veiligheidsvoorschrien Li-ion-accupack
Lees de veiligheidsvoorschriften en de gebruiksaanwijzing bij het Li-ion-accupack
aandachtig door.
2.1 Veiligheidsvoorschrien voor laserapparaten
Bij laserapparaten van klasse 2 is het oog bij toevallig, kortstondig kijken in de laser-
straal gewoonlijk beschermd door de sluitreflex van de oogleden en/of door de reactie
om een andere kant op te kijken. Als er laserstraling in het oog komt, moeten de ogen
bewust worden gesloten en moet het hoofd direct uit de straal worden bewogen.
Kijk niet in de directe of gereflecteerde straal. De bij laserapparaten verkrijgbare
STABILA laserbril is geen veiligheidsbril. Deze dient voor een betere zichtbaarheid
van het laserlicht.
• Richt de laserstraal niet op personen!
• Verblind geen andere personen!
• Buiten het bereik van kinderen houden!
• Als er andere dan de hier vermelde bedienings- en afstelinrichtingen worden gebruikt
of er anders te werk wordt gegaan dan hier beschreven, kan dat een gevaarlijke
blootstelling aan straling tot gevolg hebben!
LASER
2
Product specificaties
| Merk: | Stabila |
| Categorie: | Laserwaterpas |
| Model: | LAX 500 G |
