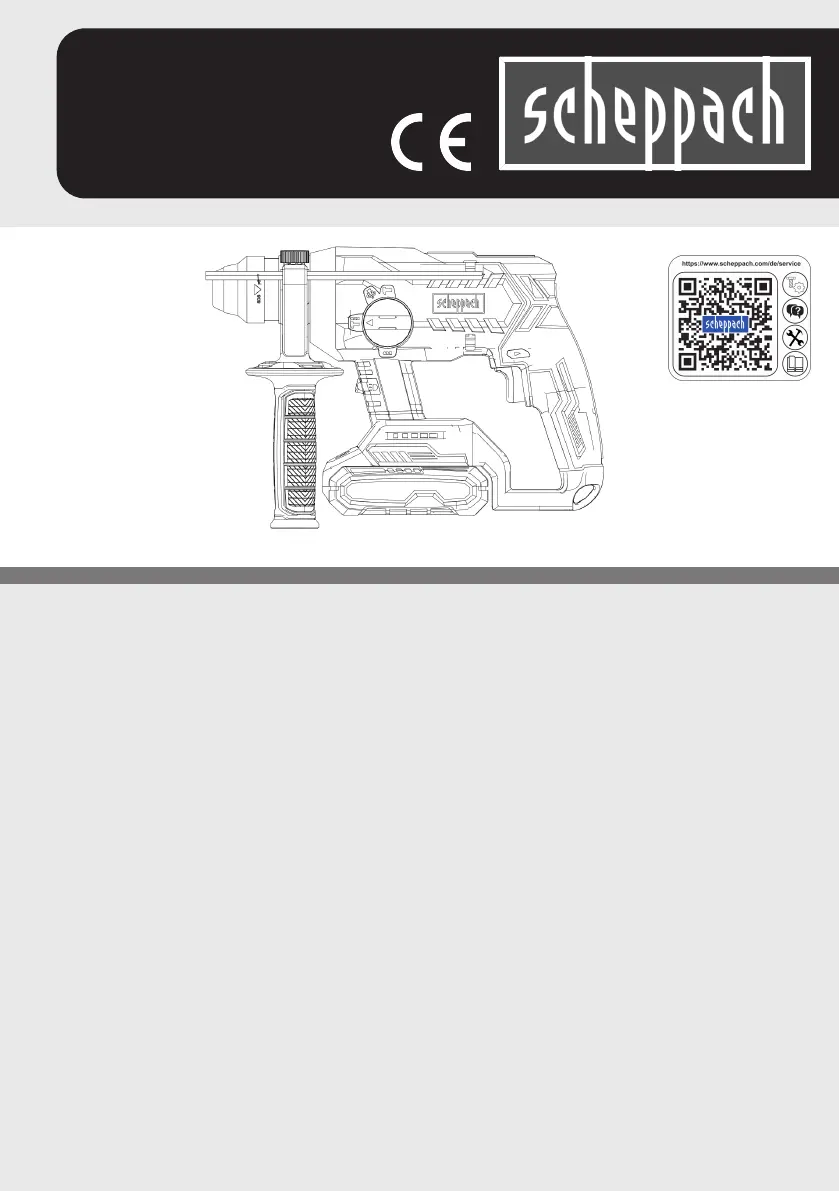

Scheppach BC-RHD230-X Handleiding

Inhoudsopgave1 Inleiding. 482 Productbeschrijving (afb. 1). 493 Inhoud van de levering (afb. 1). 494 Beoogd gebruik. 495 Veiligheidsvoorschriften. 496 Technische gegevens. 527 Uitpakken. 528 Voor de ingebruikname. 539 Bediening. 5310 Reiniging en onderhoud. 5411 Opslag. 5512 Reparatie en reserveonderdelen bestellen. 5513 Afvalverwerking en hergebruik. 5514 Verhelpen van storingen. 5615 Garantievoorwaarden - Scheppach 20V IXES-serie. 5616 EU-conformiteitsverklaring. 5817 Explosietekening. 266Verklaring van de symbolen op hetproductHet gebruik van symbolen in deze handleiding is bedoeldom uw aandacht te vestigen op eventuele risico's. De vei-ligheidssymbolen en de bijbehorende uitleg moeten goedworden begrepen. De waarschuwingen zelf voorkomengeen risico's en kunnen de juiste maatregelen betreffendeongevallenpreventie niet vervangen.

Lees vooraf-gaand aan deingebruiknamede gebruiks-handleiding ende veiligheids-voorschriften. Beitelpositie-in-stellingLet op. Het nietin acht nemenvan de op hetproduct aange-brachte veilig-heidstekens enwaarschuwin-gen alsook hetniet in acht ne-men van deveiligheids- enbedieningsaan-wijzingen kantot ernstig ofzelfs dodelijkletsel leiden. BeitelsDraag een vei-ligheidsbril. Led-werklampDraag gehoor-bescherming. Lithium-ionen-accuBescherm deluchtwegen bijstofontwikke-ling. Het productvoldoet aan degeldende EU-bepalingen. BorenHet productvoldoet aan degeldende Ser-vische richtlij-nen. Klopboren1 InleidingFabrikant:Scheppach GmbHGünzburger Straße 69D-89335 IchenhausenGeachte klant,Wij wensen u veel plezier en succes bij het werken metuw nieuwe product.

Aanwijzing:De fabrikant van dit product is volgens de van kracht zijn-de wet inzake productaansprakelijkheid niet aansprakelijkvoor schade die aan dit product of door dit product ont-staan bij:• Ondeskundige behandeling• Het niet in acht nemen van de gebruikshandleiding• Reparaties door derden, niet geautoriseerde vakmen-sen• Inbouw en vervanging van niet-originele reserveon-derdelen• Gebruik dat niet conform de voorschriften isLet op:De gebruikshandleiding maakt deel uit van dit product. Deze bevat belangrijke aanwijzingen, hoe u met het pro-duct veilig, vakkundig en economisch werkt, hoe u geva-ren vermijdt, reparatiekosten uitspaart, uitvaltijden vermin-dert en de betrouwbaarheid en levensduur van het pro-duct verhoogt. Aanvullend op de veiligheidsbepalingenvan deze gebruikshandleiding moet u absoluut de voor dewerking van het product geldende voorschriften van uwland in acht nemen.

2 Productbeschrijving (afb. 1)1. Gereedschapsopname SDS-plus2. Stofbeschermingskap3. Vergrendelingshaak4. Diepteaanslag5. Vastzetschroef diepteaanslag6. Bedrijfskeuzeschakelaar7. Draairichtingsschakelaar8. Aan/uit-schakelaar9. Greep10. Accu-houder11. Accu*12. Ontgrendelingsknop (accu)13. extra handgreep14. Led-werklamp15. Beitel plat16. Beitel punt17. Boor Ø 1018. Boor Ø 819. Boor Ø 6* = niet meegeleverd. 3 Inhoud van de levering (afb. 1)Pos. Aantal Aanduiding4. 1 x Diepteaanslag13. 1 x extra handgreep15. 1 x Beitel plat16. 1 x Beitel punt17. 1 x Boor Ø 1018. 1 x Boor Ø 819. 1 x Boor Ø 61 x Accu-boorhamer1 x Gebruikshandleiding4 Beoogd gebruikHet product is bedoeld voor hamerboren in baksteen, be-ton en steen, voor beitelen in beton, steen en pleister-werk, en voor boren in steen, hout en metaal. Het product mag uitsluitend worden gebruikt waarvoor hetbedoeld is.

Elk ander of verdergaand- is niet volgens devoorschriften. Voor hieruit ontstane schade of verwondin-gen, van welke soort dan ook, is de gebruiker en niet defabrikant aansprakelijk. Ook de naleving van de veiligheidsvoorschriften, de mon-tagehandleiding en de aanwijzingen in de gebruikshand-leiding maken deel uit van het beoogd gebruik. Personen, die het product bedienen of onderhoud aan hetproduct verrichten, moeten hiermee bekend zijn en op dehoogte zijn van de mogelijke gevaren. De fabrikant is niet aansprakelijk voor wijzigingen die aanhet product worden aangebracht en de hieruit voortvloei-ende schade. Het product mag uitsluitend met de originele onderdelen enoriginele accessoires van de fabrikant worden gebruikt. De veiligheids-, werk- en onderhoudsvoorschriften van defabrikant alsook de in de technische gegevens aangege-ven afmetingen moeten in acht worden genomen.

Wij aanvaarden geen aanspra-kelijkheid wanneer het product in bedrijfsmatige, ambach-telijke of industriële ondernemingen of bij soortgelijkewerkzaamheden worden ingezet. Verklaring van de signaalwoorden inde gebruikshandleiding GEVAARSignaalwoord voor aanduiding van een directaanwezige, gevaarlijke situatie die, indien de-ze niet wordt vermeden, de dood of ernstigeverwondingen tot gevolgd heeft. WAARSCHUWINGSignaalwoord voor aanduiding van een mo-gelijke gevaarlijke situatie die, indien dezeniet wordt vermeden, tot de dood of ernstigeverwondingen kan leiden. VOORZICHTIGSignaalwoord voor aanduiding van een mo-gelijke gevaarlijke situatie die, indien dezeniet wordt vermeden, tot geringe of matigeverwondingen kan leiden.

LET OPSignaalwoord voor aanduiding van een moge-lijke gevaarlijke situatie die, indien deze nietwordt vermeden, materiële schade aan produc-ten of eigendommen tot gevolg kan hebben. 5 VeiligheidsvoorschriftenAlgemene veiligheidsvoorschriften voor elektrischeapparaten WAARSCHUWINGLees alle veiligheidsvoorschriften, aanwijzin-gen, afbeeldingen en technische gegevensdie bij dit elektrische gereedschap zijn mee-geleverd. Nalatigheden bij het niet naleven van de onderstaandeaanwijzingen kunnen elektrische schok, brand en/ofernstige verwondingen veroorzaken. Bewaar alle veiligheidsvoorschriften en -aanwijzingenvoor toekomstig gebruik. Het in de veiligheidsvoorschriften gebruikte begrip "Elek-trisch gereedschap" is van toepassing op netgevoed elek-trisch gereedschap (met netsnoer) of op accugevoedelektrisch gereedschap (zonder netsnoer).

2) Elektrische veiligheida)De aansluitstekker van het elektrische gereedschapmoet in het stopcontact passen. De stekker mag opgeen enkele wijze worden gewijzigd. Gebruik geenadapterstekker samen met geaard elektrisch ge-reedschap. Ongewijzigde stekkers en passende stop-contacten verminderen het risico op elektrische schok. b) Let op dat u geen fysiek contact maakt met geaar-de onderdelen zoals bijv. buizen, radiatoren, elek-trische haarden, koelkasten. Er bestaat een ver-hoogd risico op een elektrische schok als uw lichaamgeaard is. c)Houd elektrisch gereedschap uit de buurt van regenof vocht. Het indringen van water in een elektrisch ap-paraat vergroot het risico op een elektrische schok. d) Gebruik het netsnoer niet om het elektrische ge-reedschap te dragen, aan op te hangen of om destekker uit het stopcontact te trekken.

Houd hetnetsnoer uit de buurt van hitte, scherpe randen ofbewegende delen. Beschadigde of opgewikkeldesnoeren verhogen het risico op een elektrische schok. e) Als u met een elektrisch gereedschap in de openlucht werkt, gebruik dan alleen een verlengsnoerdat ook geschikt is voor gebruik buitenshuis. Detoepassing van een voor buitenshuis gebruik geschiktverlengsnoer vermindert het risico op een elektrischeschok. f) Als het gebruik van het elektrische gereedschapin een vochtige omgeving niet kan worden verme-den, gebruik dan een aardlekschakelaar. Het ge-bruik van een aardlekschakelaar voorkomt het risicoop een elektrische schok. 3) Veiligheid van personena) Wees altijd voorzichtig, let op waar u mee bezigbent en ga verstandig te werk bij werkzaamhedenmet elektrisch gereedschap.

Maak geen gebruikvan elektrisch gereedschap als u moe bent of on-der invloed bent van drugs, alcohol of medica-menten. Een moment van onachtzaamheid bij ge-bruik van het elektrische gereedschap kan leiden toternstig letsel. b) Draag persoonlijke beschermingsmiddelen en ookaltijd een veiligheidsbril.

Het dragen van persoonlij-ke beschermingsmiddelen zoals een stofmasker, an-tislip-veiligheidsschoenen, een veiligheidshelm of ge-hoorbescherming, al naar gelang het soort gereed-schap en de toepassing ervan, verkleint het risico opverwondingen. c) Vermijd ingebruikname zonder toezicht. Contro-leer of het elektrisch gereedschap is uitgescha-keld voordat u het op de stroomvoorziening en/ofde accu aansluit, het gereedschap oppakt ofdraagt. Als u tijdens het dragen van het elektrischegereedschap uw vinger op de schakelaar hebt of hetreeds ingeschakelde elektrische apparaat op destroomvoorziening aansluit, kan dit tot letsel en onge-vallen leiden. d) Verwijder instelgereedschap of de moersleutel,voordat u het elektrische gereedschap inschakelt. Een gereedschap of sleutel dat/die zich in een draai-end onderdeel van het elektrische gereedschap be-vindt, kan verwondingen veroorzaken.

e) Voorkom een onnatuurlijke lichaamshouding. Zorg voor een stabiele positie en zorg ervoor dat ualtijd stabiel staat. Daardoor kunt u het elektrischegereedschap in onverwachte situaties beter ondercontrole houden. f) Draag geschikte kleding. Draag geen wijde kledingof sieraden. Houd haren en kleding uit de buurtvan bewegende delen. Loszittende kleding, sieradenof lange haren kunnen worden vastgegrepen door be-wegende delen. g) Als stofafzuig- en -opvanginrichtingen kunnenworden gemonteerd, moeten deze worden aange-sloten en juist worden toegepast. Het gebruik vaneen stofafzuiging kan gevaar door stof verminderen. h)Voorkom een vals gevoel van zekerheid en houd ualtijd aan de veiligheidsvoorschriften voor elektri-sche apparaten, ook als u ervaren bent met het elek-trisch apparaat. Achteloos handelen kan in een fractievan een seconde tot ernstige verwondingen leiden.

4) Gebruik en behandeling van hetelektrische gereedschapa) Zorg dat het elektrische gereedschap niet overbe-last raakt. Gebruik voor de werkzaamheden hetdaarvoor bedoelde elektrische gereedschap.

Methet juiste elektrische apparaat werkt u beter en veili-ger in het aangegeven vermogensbereik. b) Gebruik geen elektrisch apparaat, waarvan deschakelaar defect is. Een elektrisch gereedschap,dat niet meer in- of uitgeschakeld kan worden, is ge-vaarlijk en moet gerepareerd worden. c) Trek de stekker uit het stopcontact en/of verwijderde uitneembare accu voordat u de apparaatinstel-lingen wijzigt, inzetstukken vervangt of het elektri-sche apparaat weglegt. Deze voorzorgsmaatregelvoorkomt dat het elektrische gereedschap per ongelukwordt gestart. d) Bewaar niet-gebruikte elektrische apparaten bui-ten bereik van kinderen. Laat het elektrisch appa-raat niet gebruiken door personen die er niet meevertrouwd zijn of deze aanwijzingen niet hebbengelezen. Elektrische apparaten zijn gevaarlijk als zedoor onervaren personen worden gebruikt.

e) Voer zorgvuldig onderhoud uit aan elektrische ap-paraten en inzetstukken. Controleer of bewegendedelen probleemloos functioneren en niet klem-men, of onderdelen gebroken of beschadigd zijn,waardoor de functie van het elektrische gereed-schap wordt beïnvloed. Laat beschadigde onder-delen voor gebruik van het elektrische apparaateerst repareren. Veel ongevallen ontstaan doorslecht onderhouden elektrische apparaten. f) Houd snijgereedschap scherp en schoon. Zorgvul-dig onderhouden snijgereedschap met scherpe snij-randen klemt minder snel vast en is makkelijker te ge-bruiken. g) Gebruik elektrische apparaten, inzetstuk, inzet-stukken enz. overeenkomstig deze aanwijzingen. Houd daarbij rekening met de omstandighedenwaarin gewerkt wordt en de uit te voeren werk-zaamheden.

Het gebruik van elektrisch gereedschapvoor andere toepassingen dan het voorgeschrevengebruik kan leiden tot gevaarlijke situaties. 50 | NL www. scheppach. com.

h) Houd grepen en greepoppervlakken droog,schoon en vrij van olie en vet. Als grepen en gree-poppervlakken glad zijn, kan het elektrisch gereed-schap in onvoorziene situaties niet veilig bediend enonder controle gehouden worden. 5) Gebruik en behandeling van hetaccugereedschapa) Laad de accu's alleen op met laders die door defabrikant zijn aanbevolen. Een oplader die voor deene accu geschikt is, hoeft nog niet geschikt te zijnvoor andere accu's. In een dergelijk geval kan brandontstaan. b) Gebruik alleen de hiervoor bedoelde accu's in deelektrische apparaten. Gebruik van andere accu'skan letsel veroorzaken en brandgevaar opleveren. c) Houd de niet gebruikte accu verwijderd van paper-clips, munten, sleutels, spijkers, schroeven of an-dere kleine metalen voorwerpen die een overbrug-ging van de contacten kunnen veroorzaken.

Eenkortsluiting tussen de accucontacten kan tot schroei-plekken of brand leiden. d) Bij verkeerde toepassing kan vloeistof uit de accuuittreden. Vermijd contact met deze vloeistof. Spoel de vloeistof bij toevallig contact af met wa-ter. Als de vloeistof in de ogen terechtkomt, moetu een arts consulteren. Uittredende accuvloeistofkan de huid irriteren of brandwonden veroorzaken. e) Gebruik geen beschadigde of gewijzigde accu. Be-schadigde of gewijzigde accu's kunnen onvoorspel-baar gedrag vertonen en leiden tot vuur, explosie ofgevaar voor letsel. f) Stel een accu niet bloot aan vuur of te hoge tem-peraturen. Vuur of temperaturen boven 130 °C kun-nen een explosie veroorzaken. g) Neem alle aanwijzingen voor het opladen in achten laad de accu of het accugereedschap nooit bui-ten het in de gebruikshandleiding aangegeventemperatuurbereik.

Hier-mee wordt de veiligheid van het elektrische gereed-schap gewaarborgd. b) Voer nooit onderhoud aan beschadigde accu's uit. Al het onderhoud van accu's mag uitsluitend door defabrikant of gevolmachtigde servicecentra worden uit-gevoerd. Veiligheidsvoorschriften voor hamers1) Veiligheidsvoorschriften voor allewerkzaamhedena) Draag gehoorbescherming tijdens het boren meteen klopboormachine. Het effect van lawaai kan ge-hoorverlies zijn. b) Gebruik de extra greep(grepen). Het verlies vancontrole kan tot letsel leiden. c) Ondersteun het elektrische gereedschap goedvoor gebruik. Dit elektrische gereedschap heeft eenhoog koppel. Als het elektrische gereedschap tijdenshet gebruik niet goed wordt ondersteund, kan er con-troleverlies en letsel ontstaan.

d) Houd het elektrische apparaat aan de geïsoleerdegreepoppervlakken vast indien u werkzaamhedenuitvoert, waarbij het inzetstuk of de schroevenverborgen stroomleidingen of het netsnoer kan ra-ken. Als de machine in contact komt met een onderspanning staande kabel, kunnen de metalen onderde-len van het apparaat onder spanning komen te staanen elektrische schokken veroorzaken. 2) Veiligheidsvoorschriften bij het gebruik vaneen lange boora) Begin altijd met een lager toerental bij het borenterwijl de boor altijd contact staat met het werk-stuk. Bij hogere toerentallen kan de boor makkelijkverbuigen als deze zonder contact met het werkstukvrij kan draaien, en daardoor letsel veroorzakenb) Oefen geen overmatige druk uit en uitsluitend inde lengterichting van de boor. Boortjes kunnen ver-buigen en daardoor breken of leiden tot verlies vancontrole en letsel veroorzaken.

Restrisico'sHet product is vervaardigd volgens de stand van detechniek en de erkende veiligheidstechnische regels. Toch kan tijdens de werkzaamheden sprake zijn vanenkele restrisico's. • Beschadiging van het gehoor, als de voorgeschrevengehoorbescherming niet wordt gedragen.

• Restrisico's kunnen worden geminimaliseerd als de“veiligheidsvoorschriften” en het “gebruik conform devoorschriften” alsook de bedieningshandleiding wor-den opgevolgd. • Gebruik het product zoals in deze gebruikshandleidingwordt aanbevolen. U verkrijgt dan optimale prestatiesmet uw product. • Bovendien kunnen er ondanks alle getroffen voorzie-ningen verborgen restrisico's bestaan. WAARSCHUWINGDit elektrisch apparaat genereert een elektromagne-tisch veld als het is ingeschakeld. Dit veld kan onderbepaalde omstandigheden interfereren met actieve ofpassieve medische implantaten. Om het risico op ern-stig of dodelijk letsel te beperken, raden we personenmet medische implantaten aan om hun arts en de fabri-kant van het medische implantaat te raadplegen voor-dat het elektrische apparaat wordt gebruikt. NL | 51www. scheppach. com.

WAARSCHUWINGBij langdurige werkzaamheden kunnen door de trillin-gen stoornissen in de doorbloeding in de handen vande gebruiker optreden (witte vinger syndroom). Raynaud-syndroom (dove vingers) is een vaatziekte,waarbij kleine bloedvaten in de vingers en tenen acuutverkrampen. De desbetreffende lichaamsdelen wordendan niet meer voldoende van bloed voorzien waardoorze een bleke kleur krijgen. Het frequente gebruik vantrillende producten kan zenuwbeschadigingen veroorza-ken bij personen met een verminderde doorbloeding(bijv. rokers, diabetici). Als u ongewone beperkingen bespeurt, stopt u direct dewerkzaamheden en raadpleegt u een arts. LET OPHet product maakt deel uit van de 20V IXES serie en magalleen met accu's uit deze serie worden gebruikt. Accu'smogen alleen met opladers uit deze serie worden opgela-den. Let hierbij op de specificaties van de fabrikant.

WAARSCHUWINGNeem de veiligheidsvoorschriften en aanwij-zingen voor het opladen en het juiste gebruikin acht zoals in de gebruikshandleiding vanuw accu en oplader van de 20V IXES serieaangegeven. Een gedetailleerde beschrijvingvoor het laadproces en overige informatievindt u in deze afzonderlijke bediening. 6 Technische gegevensNominale spanning 20 V Stationair toerental n00 - 1400 min-1Nominaal slagtoerental 0 - 5500 min-1Slagenergie 2,2 JGewicht (zonder accu) 2,5 kgBoordiameter:in beton/steen max. 24 mmin hout max. 27 mmin staal max. 13 mmTechnische wijzigingen voorbehouden. Geluid en trilling WAARSCHUWINGLawaai kan ernstige gezondheidsklachten tot gevolghebben. Als het geluid van de machine hoger is dan 85dB, draag dan geschikte gehoorbescherming voor u enpersonen in de omgeving. De geluids- en trillingswaarden zijn bepaald volgens EN 62841-1.

GeluidswaardenGeluidsdruk LpA92,6 dBGeluidsvermogen LwA100,6 dBMeetonnauwkeurigheid KpA3 dBTrillingskenwaarden (hand-arm-trilling)Vibratie ah10,287 m/s2Meetonnauwkeurigheid K 1,5 m/s2De aangegeven totale trillingswaarde en de aangegevengeluidsemissiewaarde zijn gemeten volgens een stan-daardtestmethode en kunnen worden gebruikt om elektri-sche apparaten met elkaar te vergelijken. De aangegeven geluidsemissiewaarden en de aangege-ven totale trillingswaarde kunnen ook worden gebruikt alsvoorlopige indicatie van de belasting. WAARSCHUWINGDe geluidsemissies en de trillingsemissie-waarde kunnen van de opgegeven waarde af-wijken wanneer de machine daadwerkelijkwordt gebruikt. Dit is afhankelijk van de wijzewaarop het elektrische apparaat wordt ge-bruikt en de aard van het werkstuk dat wordtbewerkt. Probeer om de belasting zo gering mogelijk te houden.

Zo kan bijvoorbeeld de werktijd worden beperkt. Hierbijmoeten alle aspecten van de bedrijfscyclus in aanmer-king worden genomen (zoals de tijd dat de machine uit-geschakeld is en de tijd dat deze ingeschakeld is, maaronbelast draait). 7 Uitpakken WAARSCHUWINGHet product en de verpakkingsmaterialen zijn geenkinderspeelgoed. Kinderen mogen niet met plastic zakken, folies enkleine onderdelen spelen. Er bestaat gevaar voorinslikken en verstikkingsgevaar. • Open de verpakking en haal het product er voorzichtiguit. • Verwijder het verpakkingsmateriaal evenals de ver-pakkings- en transportbeveiligingen (indien voorhan-den). • Controleer of de inhoud van de levering volledig is. • Controleer het product en de hulpstukken op trans-portschade. Meld eventuele schade direct bij hettransportbedrijf dat het product heeft bezorgd. Recla-maties op een later tijdstip worden niet erkend.

8 Voor de ingebruikname WAARSCHUWINGGevaar voor letsel. Neem de accu voor alle werkzaamheden aan het elek-trische gereedschap (bijv. onderhoud, werktuigwisselenz. ) alsook bij het transport en het bewaren uit hetelektrische gereedschap. Bij onvoorzien indrukken vande aan/uit-schakelaar bestaat gevaar voor letsel. 8. 1 Accu (11) in de accu-houder (10)plaatsen/verwijderen (afb. 2)Aanwijzing:Zwenk evt. de extra greep (13), voordat u de accu (11)plaatst (zie ). Accu plaatsen1. Breng de draairichtingsschakelaar (7) in de middelstepositie (blokkering). 2. Schuif de accu (11) in de accu-houder (10). De accu(11) klikt hoorbaar vast. Accu uitnemen1. Druk op de ontgrendelingsknop (12) van de accu (11)en trek de deze uit de accuhouder (10). 8. 2 Inzetgereredschap (15/ 16/ 17/ 18/19) gebruiken (afb.

1, 3) VOORZICHTIGHoud uw handen uit de buurt van het inzetgereed-schap, wanneer het product in bedrijf is. Aanwijzing:Reinig de as van het inzetgereedschap en smeer het lichtin. Aanwijzing:De stofbeschermkap (2) voorkomt grotendeels het indrin-gen van boorstof in de gereedschapsopname tijdens hetgebruik. Let bij het gebruik van het inzetgereedschap* erop dat de stofbeschermkap (2) niet wordt beschadigd. LET OPEen beschadigde stofbeschermkap moet direct wordenvervangen. Wij adviseren dit door de klantenservice uitte laten voeren. 1. Trek de vergrendelhuls (3) naar achteren om de ge-reedschapsopname SDS-plus (1) te ontgrendelen. 2. Plaats het inzetgereedschap (15/ 16/ 17/ 18/ 19)draaiend in de gereedschapsopname SDS-plus (1). 3. Laat de vergrendelhuls (3) los. 4. Controleer door te trekken aan het inzetgereedschap(15/ 16/ 17/ 18/ 19) of deze goed vast zit.

Schuif de diepteaanslag (4) in de kleine opening opde extra handgreep (13). De vertanding op de diepte-aanslag (4) moet omlaag wijzen. 2. Positioneer de diepteaanslag (4) dusdanig dat de af-stand tussen de punt van het inzetgereedschap (15/16/ 17/ 18/ 19) en de punt van de diepteaanslag (4)overeenkomt met de gewenste boordiepte. 3. Draai de vastzetschroef diepteaanslag (5a) vast omde diepteaanslag (4) te vergrendelen. 9 Bediening WAARSCHUWINGGevaar voor letsel. Neem de accu voor alle werkzaamheden aan het elek-trische gereedschap (bijv. onderhoud, werktuigwisselenz. ) alsook bij het transport en het bewaren uit hetelektrische gereedschap. Bij onvoorzien indrukken vande aan/uit-schakelaar bestaat gevaar voor letsel. LET OPLet op dat de omgevingstemperatuur, tijdens de werk-zaamheden niet hoger is dan 50°C en niet lager is dan–20°C.

LET OPHet product maakt deel uit van de 20V IXES serie en magalleen met accu's uit deze serie worden gebruikt. Accu'smogen alleen met opladers uit deze serie worden opgela-den. Let hierbij op de specificaties van de fabrikant. 9. 1 Bedrijfsmodus selecteren (afb. 1)LET OPDe bedrijfsmodus mag uitsluitend in stilstand wordengebruikt. 1. Selecteer de bedrijfskeuzeschakelaar (6) de bedrijfs-modus van het product. 2. Draai de bedrijfskeuzeschakelaar (6) in de gewenstepositie. Bij het bereiken van de gewenste positie vergrendeltde bedrijfskeuzeschakelaar (6) hoorbaar vast. Functie Bedrijfsmodus:Boren (klopmechanisme UIT)Boorstand Klopboor (klopmechanisme AAN)Klopstand Beitelpositie-instellingNiveauBeitelsBeitelniveau 9. 1. 1 Beitelpositie instellenAanwijzing:* = niet meegeleverd. 1. Zet de bedrijfskeuzeschakelaar (6) op het symbool. 2.

9. 2 Draairichting instellen (afb. 1)LET OPDe draairichtingsschakelaar mag uitsluitend in stilstandworden gebruikt. Met de draairichtingschakelaar kunt u de draairichting vanhet product selecteren (rechtsom en linksom) en het pro-duct beveiligen tegen onbedoeld inschakelen. De pijl opde draairichtingschakelaar geeft de werkrichting aan. 1. Wacht tot het product tot stilstand is gekomen. 2. Schuif de draairichtingsschakelaar (7) in de gewenstepositie:– Rechtsom: Draairichtingsschakelaar naar rechtsdrukken. – Linksom: Draairichtingsschakelaar naar linksdrukken. 3. Inschakelblokkering: Draairichtingsschakelaar in demiddelste positie. 9. 3 Aan/uit-schakelaar (8) (afb. 1)1. Voor het inschakelen van het product, drukt u de aan/uit-schakelaar (8) in. 2. Voor het uitschakelen laat u de aan/uit-schakelaar (8)los.

Als u de draairichtingsschakelaar (7) in de middelste po-sitie brengt, is het product tegen inschakelen geborgd. 9. 3. 1 LED-werklamp (14) (afb. 1)Dit product is voorzien van een LED-werklamp om het di-recte werkbereik te verlichten en de zichtbaarheid inslecht verlichte omgevingen te verbeteren. VOORZICHTIGKijk niet direct in de LED-werklamp of de lichtbron. 1. De LED-werklamp (14) brandt automatisch, zodra hetproduct is ingeschakeld. Aanwijzing:De LED-werklamp brandt nog ca. 10 seconden na het uit-schakelen van het product. 9. 4 Testrun (afb. 1)Aanwijzing:Voer voorafgaande aan de eerste werkzaamheden en naelke wisseling van het inzetstuk een onbelaste testrun uit. Schakel het product onmiddellijk uit als het inzetstuk on-gelijk loopt, als er aanzienlijke trillingen zijn of als u abnor-male geluiden hoort. 1.

Controleer voor gebruik of het inzetstuk juist is aange-bracht, oftewel gecentreerd in de vergrendelingshuls(3) zit. 9. 5 Toerental instellen (afb. 1)Aanwijzing:Met de aan/uit-schakelaar kunt u het toerental traploos re-gelen. Hoe dieper u de aan/uit-schakelaar indrukt, hoehoger het toerental. 1. Oefen enige druk uit op de aan/uit-schakelaar (8).

Ditzorgt voor een laag toerental. Met toenemende druk opde aan/uit-schakelaar (8) wordt het toerental hoger. Aanwijzing:De geïntegreerde motorrem zorgt voor een snelle stilstand. 9. 6 Extra greep (13) monteren/demonteren (afb. 1)LET OPGebruik het product uitsluitend met een gemonteerdeextra handgreep. Extra handgreep monterenAanwijzing:De extra greep is op het product 360° draaibaar en kan inelke gewenste/benodigde positie worden gebracht. 1. Draai de greep van de extra handgreep (13) linksom. 2. Schuif de extra greep (13) achter de vergrendelings-huls (3). Positioneer de extra greep (13) in de hiervoorbestemde uitsparing. 3. Draai de greep van de extra handgreep (13) rechtsomvast. Extra handgreep demonteren1. Draai de greep van de extra handgreep (13) linksom. 2. Neem de extra handgreep (13) van het product, doorde lus van de extra handgreep (13) over de vergren-delhuls (3) te trekken.

10 Reiniging en onderhoud WAARSCHUWINGLaat reparatie- en onderhoudswerkzaamhe-den, die niet in deze gebruikshandleiding be-schreven staan, uitvoeren door een gespeci-aliseerde werkplaats. Gebruik uitsluitend ori-ginele reserveonderdelen. Er bestaat gevaar voor ongevallen. Voer on-derhouds- en reinigingswerkzaamheden door-gaans uit met een verwijderde accu. Er bestaat gevaar voor verwonding. Laat hetproduct altijd afkoelen voordat onderhouds- ofreinigingswerkzaamheden worden uitgevoerd. Elementen van de motor zijn heet. Er bestaat gevaar voor letsel en brandwonden. Het product kan onverwacht starten en kan daardoorverwondingen veroorzaken. – Verwijder de accu. – Laat het product afkoelen. – Verwijder het inzetstuk. 10. 1 Reiniging1. Zorg dat de veiligheidsinrichtingen, de ventilatiesleu-ven en de motorbehuizing zo stof- en vuilvrij mogelijkzijn.

Wrijf het product met een schone doek* af enblaas deze met perslucht* bij lage druk uit. Wij advise-ren u, om het product direct na elk gebruik te reinigen. 2. Ventilatieopeningen moeten altijd vrij zijn. 3.

10. 2 OnderhoudHet product is onderhoudsvrij. 11 Opslag1. Neem de accu voor een langere opslag (bijv. overwin-tering) uit het product. 2. Reinig en controleer het product op schade. 3. Bewaar de accu in semi-opgeladen toestand. 4. Controleer bij opslag elke drie maanden de oplaadsta-tus van de accu. Bewaar het product en de bijbehorende accessoires opeen donkere, droge en vorstvrije en voor kinderen ontoe-gankelijke plaats. De optimale bewaartemperatuur ligt tussen 5 °C en 30 ˚C. Bewaar het product in de originele verpakking. Dek het product af om het te beschermen tegen stof ofvocht. Bewaar de gebruikshandleiding bij het product. 12 Reparatie en reserveonderdelenbestellenLet op dat bij dit product de volgende delen onderhevigzijn aan gebruiksmatige of natuurlijke slijtage, resp. devolgende delen als verbruiksmateriaal wordt gebruikt.

LET OPConform de wetgeving voor productgaranties wordt ergeen garantie geboden voor schade die ontstaan isdoor incorrecte reparaties of door het niet gebruikenvan originele reserveonderdelen. Neem contact op met een servicecentrum of een erken-de specialist. Overeenkomstig geldt dit ook voor acces-soires. Reserveonderdelen en accessoires zijn verkrijgbaar bijons servicecentrum. Scan hiertoe de QR-code op de titel-pagina. 12. 1 Bestelling van reserveonderdelenBij het bestellen van reserveonderdelen moeten de vol-gende gegevens worden vermeld:• Modelaanduiding• Artikelnummer• Gegevens op het typeplaatjeReserveonderdelen/accessoiresAccu SBP2. 0 Artikelnr. : 7909201708Accu SBP4. 0 Artikelnr. : 7909201709Oplader SBC2. 4A Artikelnr. : 7909201710Oplader SBC4. 5A Artikelnr. : 7909201711Oplader SDBC2. 4A Artikelnr. : 7909201712Oplader SDBC4. 5A Artikelnr. : 7909201713StarterKit SBSK2. 0 Artikelnr.

Aanwijzingen betreffende de wetgeving Afgedankteelektrische en elektronische apparatuur (AEEA)Afgedankte elektrische en elektronische appa-ratuur behoort niet bij het huishoudelijke af-val, maar moeten worden ingezameld resp. ge-scheiden worden afgevoerd. • Oude batterijen of accu’s die niet vast in het afge-dankte apparatuur zijn geïntegreerd, moeten vóór hetafvoeren op niet-destructieve wijze worden verwijderd. Het afvoeren hiervan is geregeld in de wetgeving in-zake batterijen. • Eigenaars resp. gebruikers van elektrische en elektro-nische apparaten zijn wettelijk verplicht om na gebruikde batterijen en accu's in te leveren. • De eindgebruiker is verantwoordelijk voor het wissenvan persoonsgerelateerde gegevens op het af te voe-ren afgedankte apparaat.

•Het symbool van de doorgekruiste vuilnisbak betekentdat afgedankte elektrische en elektronische apparatuurniet bij het huishoudelijk afval mag worden gegooid. • Afgedankte elektrische en elektronische apparatuurkunnen bij de volgende punten kosteloos worden in-geleverd:– Openbare afvalverwijderings- of inzamelpunten(bijv. gemeentewerven)– Verkooppunten van elektrische apparaten (statio-nair en online), voor zover dealers verplicht zijn zeterug te nemen of dit vrijwillig aanbieden. – Tot drie afgedankte elektronische apparaten perapparaattype, met een randlengte van niet meerdan 25 centimeter, kunnen gratis naar de fabrikantworden teruggebracht zonder eerst een nieuw ap-paraat van de fabrikant te hoeven kopen, of naareen ander erkend verzamelpunt in je omgevingworden gebracht.

– Voor verdere aanvullende terugnamevoorwaardenvan de fabrikanten en distributeurs verzoeken wiju contact op te nemen met de betreffende klanten-service. • Bij levering van een nieuw elektrisch apparaat door defabrikant aan een particulier huishouden, kan de fabri-kant op verzoek van de eindgebruiker zorgen voor hetkosteloos afhalen van het afgedankte elektrische ap-paraat.

Neem hiertoe contact op met de klantenser-vice van de fabrikant. • Deze uitspraken zijn alleen geldig voor apparaten diein de landen van de Europese Unie worden geïnstal-leerd en verkocht en die onder de Europese Richtlijn2012/19/EU vallen. In landen buiten de EuropeseUnie kunnen andere voorschriften gelden voor het af-voeren van afgedankte elektrische en elektronischeapparatuur. NL | 55www. scheppach. com.

Aanwijzingen voor de lithium-ion accu'sAccu voor het afvoeren van het apparaat demon-teren. • Gooi de accu niet bij het huishoudelijk afval, in openvuur (explosiegevaar) of in water. Beschadigde accu'skunnen het milieu en uw gezondheid schaden, als ergiftige dampen of vloeistoffen gaan lekken. • Defecte of verbruikte accu's moeten overeenkomstigrichtlijn 2023/1542/EG worden gerecycled. • Lever het apparaat en de oplader in bij een afvalver-werkingsstation. De gebruikte kunststof- en metalenonderdelen kunnen per type gescheiden worden enzo worden gerecycled. • Voer accu's in ontladen toestand af. Wij adviseren depolen af te plakken met tape om ze te beschermen te-gen kortsluiting. Open de accu niet. • Gooi uw accu's weg volgens de lokale voorschriften. Lever accu's in bij een afvalverwerkingsstation voorverbruikte accu's, waar ze milieuvriendelijk kunnenworden gerecycled.

Neem hiertoe contact op met hetplaatselijke afvalverwerkingsstation. 14 Verhelpen van storingenStoring Mogelijke oorzaak OplossingHet product kan niet worden gestart. Het accuvermogen is te zwak. Laad de accu op. De accu is niet goed geplaatst. Schuif de accu in de accu-houder. De accu klikthoorbaar vast. De draairichtingsschakelaar staat inde middelste positie. De draairichtingsschakelaar naar links of rechtsdrukken. 15 Garantievoorwaarden -Scheppach 20V IXES-serieHerzieningsdatum 25-04-2024Beste klant,onze producten worden onderworpen aan een strengekwaliteitscontrole. Mocht een product toch niet naar beho-ren functioneren, dan betreuren wij dit ten zeerste en ver-zoeken wij u contact op te nemen met onze serviceafde-ling op het onderstaande adres. Wij helpen u ook graagtelefonisch via het servicenummer.

Deze garantievoorwaarden regelen onze aanvullen-de fabrieksgarantieservices voor kopers (particuliereeindgebruikers) van nieuwe producten. De wettelijkegarantieclaims worden niet beïnvloed door deze ga-rantie. Dit is de verantwoordelijkheid van de dealer bijwie u het product hebt gekocht. 2. De garantieservice van de fabrikant dekt alleen de-fecten van een nieuw door u aangeschaft product diete wijten zijn aan een materiaal- of productiefout. Alser zich tijdens de garantieperiode materiaal- of fabri-cagefouten voordoen, zal de fabrikant als garantiever-lener in het kader van deze garantie een van de vol-gende services naar keuze verlenen:– Gratis reparatie van het product– Gratis vervanging van het product door een pro-duct van gelijke waarde (evt. ook vervanging dooreen nieuw model als het originele product nietmeer verkrijgbaar is).

Vervangen producten of onderdelen worden ons ei-gendom. Let erop dat onze producten volgens het be-oogd gebruik niet voor bedrijfsmatige, ambachtelijkeof beroepsmatige toepassingen zijn ontworpen. Eengarantieclaim is daarom niet geldig als het productbinnen de garantieperiode voor bedrijfsmatige, am-bachtelijke of industriële doeleinden is gebruikt of aaneen gelijkwaardige belasting is blootgesteld. 3. Uitgesloten van onze garantieservices zijn:– Schade aan het product veroorzaakt door het nietnaleven van de montagehandleiding, onjuiste in-stallatie, het niet naleven van de gebruikshandlei-ding (bijv. aansluiting op een verkeerde netspan-ning of stroomsoort) of de onderhouds- en veilig-heidsvoorschriften of door het gebruik van het pro-duct onder ongeschikte omgevingsomstandighe-den en door onvoldoende zorg en onderhoud.

– Schade aan het product veroorzaakt door ver-keerd gebruik of onjuiste toepassing (zoals over-belasting van het product of gebruik van niet-goedgekeurd gereedschap of accessoires), bin-nendringen van vreemde voorwerpen in het pro-duct (zoals zand, stenen of stof), transportschade,gebruik van geweld of invloeden van buitenaf (zo-als schade veroorzaakt door vallen). – Schade aan het product of onderdelen van hetproduct die te wijten is aan normale, gebruikelijke(operationele) of andere natuurlijke slijtage, even-als schade en/of slijtage van slijtageonderdelen. – Defecten in het product die veroorzaakt zijn doorhet gebruik van accessoires, aanvullende onder-delen of reserveonderdelen die geen originele on-derdelen zijn of die niet worden gebruikt zoals be-doeld. – Producten waarop wijzigingen of aanpassingenzijn aangebracht.

– Kleine afwijkingen van de nominale toestand dieonbeduidend zijn voor de waarde en bruikbaarheidvan het product. – Producten waaraan onbevoegde reparaties of her-stelwerkzaamheden zijn uitgevoerd, in het bijzon-der door een niet-geautoriseerde derde partij. – Als de markering op het product of de identificatie-gegevens van het product (machinesticker) ont-breken of onleesbaar zijn. – Producten die sterk vervuild zijn en daarom doorhet servicepersoneel worden geweigerd. 56 | NL www. scheppach. com.

– Schadeclaims en gevolgschade zijn over het alge-meen uitgesloten van deze garantie. 4. De garantieperiode is normaal gesproken 5 jaar (12maanden voor accu's / oplaadbare accu's) en gaat in opde aankoopdatum van het product. De datum op de ori-ginele aankoopbon is doorslaggevend. Aanspraak opgarantie moet telkens direct na het in kennis stellenworden ingediend. Het indienen van garantieclaims nahet verstrijken van de garantieperiode is uitgesloten. Dereparatie of vervanging van het product leidt niet tot eenverlenging van de garantieperiode, noch start deze ser-vice een nieuwe garantieperiode voor het product ofvoor geïnstalleerde reserveonderdelen. Dit geldt ook bijservices ter plaatse.

Een voorwaarde voor een aan-spraak op garantie is dat de fabrikant, als garantieverle-ner, in staat wordt gesteld om het garantiegeval te on-derzoeken door de betreffende goederen op verzoekvan de fabrikant op te sturen. Voorkom beschadiging tij-dens transport door middel van een geschikte verpak-king. Het product in kwestie moet worden gereinigd ensamen met een kopie van de aankoopbon, waarop deaankoopdatum en de productnaam vermeld moetenstaan, naar het servicecentrum worden teruggestuurd. Als een product onvolledig wordt verzonden, zonder devolledige leveringsomvang, worden de ontbrekende ac-cessoires gecrediteerd / in mindering gebracht in waar-de als het product wordt omgeruild of terugbetaald. Ge-deeltelijk of volledig gedemonteerde producten kunnenniet worden aanvaard als garantieclaim.

In geval vaneen onterechte klacht of buiten de garantieperiode,draagt de koper over het algemeen de transportkostenen het transportrisico. Meld een garantieclaim voorafbij het servicecentrum (zie hieronder).

In principewordt overeengekomen dat het defecte product meteen korte beschrijving van het defect per georganiseer-de retourzending of - in geval van reparatie buiten degarantieperiode - voldoende gefrankeerd, met inachtne-ming van de juiste verpakkings- en verzendrichtlijnen,naar het onderstaande serviceadres wordt gestuurd. Houd er rekening mee dat uw product (afhankelijkvan het model) om veiligheidsredenen vrij is van al-le bedieningsmaterialen bij retourzending. Het pro-duct dat naar ons Servicecentrum wordt gestuurd, moetzodanig worden verpakt dat schade aan het productwaarover wordt gereclameerd, tijdens het transportwordt voorkomen. Na een succesvolle reparatie/vervan-ging sturen wij het product gratis naar u terug.

Als pro-ducten niet kunnen worden gerepareerd of vervangen,kan een geldbedrag tot aan de aankoopprijs van het de-fecte product naar eigen goeddunken worden terugbe-taald, rekening houdend met een eventuele aftrek voorslijtage. Deze garanties zijn uitsluitend bedoeld voor deoorspronkelijke particuliere koper en kunnen niet wor-den toegewezen of overgedragen. 5. Verlenging van de garantieperiode tot 10 jaar:Scheppach biedt een extra garantieverlenging van 5jaar op producten uit de Scheppach 20V-serie. De ga-rantieperiode voor deze producten bedraagt dus in to-taal 10 jaar. Accu's / oplaadbare accu's, opladers enaccessoires zijn hiervan uitgesloten. U kunt aan-spraak maken op deze garantie-uitbreiding door uwScheppach-product uit dit assortiment uiterlijk 30 da-gen na de aankoopdatum online te registreren op htt-ps://garantie. scheppach. com.

Na een succesvolle on-line registratie ontvangt u de bevestiging voor de arti-kelgerelateerde garantie-uitbreiding. 6. Neem contact op met ons Servicecentrum om aan-spraak te maken op een garantieclaim. Gebruik bij voorkeur ons formulier op onze home-page: https://www. scheppach. com/de/serviceStuur geen producten naar ons op zonder eerstcontact op te nemen met ons servicecentrum enons te registreren.

Om aanspraak te kunnen maken op deze garantiesmoet u eerst contact opnemen met ons Service-centrum. Garantieclaims moeten vóór het verstrijkenvan de garantieperiode binnen 14 dagen na ontdek-king van het defect worden ingediend. Hiervoor zijn deoriginele aankoopbon en, indien van toepassing, debevestiging van de artikelgerelateerde garantie-uit-breiding nodig7. Verwerkingstijd - in principe verwerken wij klachtenbinnen 14 dagen na ontvangst bij ons Servicecen-trum. Als in uitzonderlijke gevallen de aangegevenverwerkingstijd wordt overschreden, zullen wij u hier-van tijdig op de hoogte stellen. 8. Slijtageonderdelen zijn over het algemeen uitge-sloten van garantie. - Slijtagedelen zijn: a) meegele-verde, bevestigde en/of geïnstalleerde accu's en b) al-le modelafhankelijke slijtagedelen (onder meer rie-men, zaagbladen, inzetgereedschap, slijpschijven, fil-ters, koolborstels enz. ).
