Scheppach BC-JS254-X Handleiding

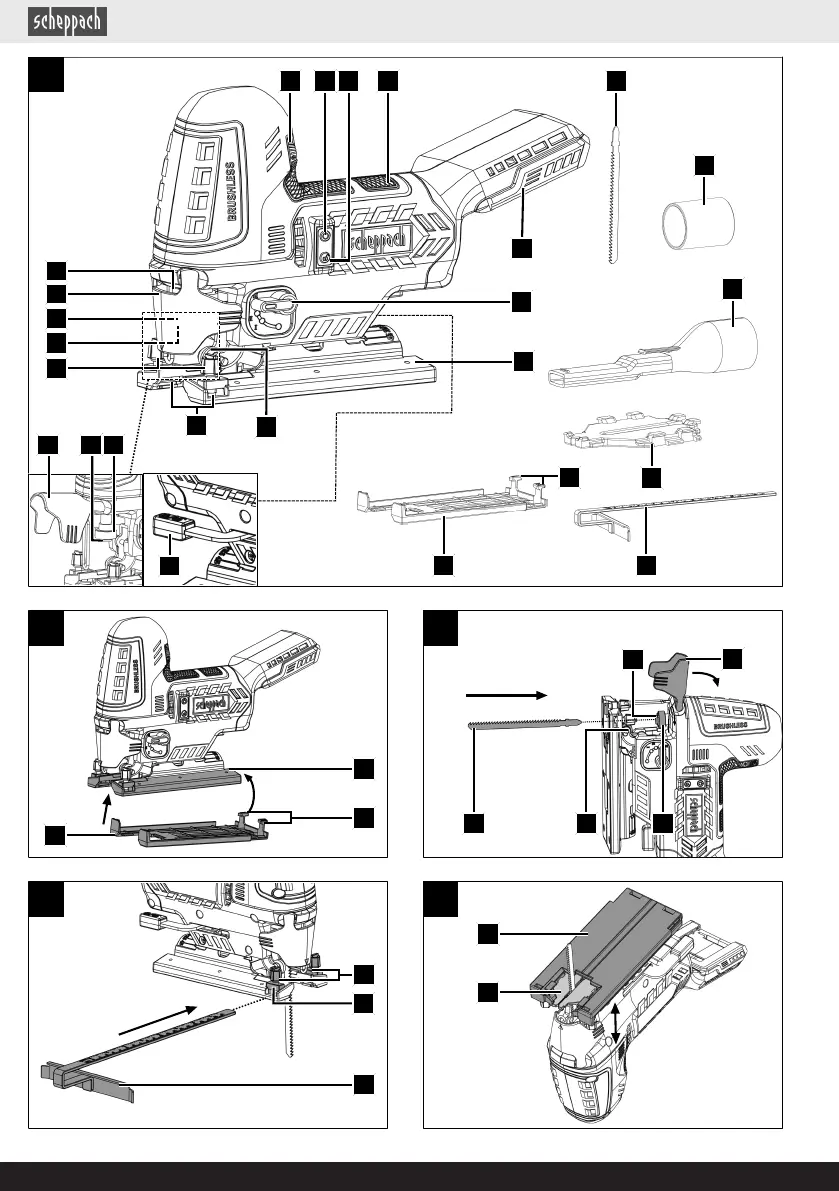

Inhoudsopgave1 Inleiding. 532 Productbeschrijving (afb. 1+6). 533 Inhoud van de levering (afb. 1). 544 Beoogd gebruik. 545 Veiligheidsvoorschriften. 546 Uitpakken. 577 Technische gegevens. 578 Montage. 589 Bediening. 5910 Werkinstructies. 6011 Reiniging en onderhoud. 6112 Opslag. 6113 Reparatie en reserveonderdelen bestellen. 6114 Afvalverwerking en hergebruik. 6115 Verhelpen van storingen. 6216 Garantievoorwaarden - Scheppach 20V IXES-serie. 6217 EU-conformiteitsverklaring. 6418 Explosietekening. 306Verklaring van de symbolen op hetproductHet gebruik van symbolen in deze handleiding is bedoeldom uw aandacht te vestigen op eventuele risico's. De vei-ligheidssymbolen en de bijbehorende uitleg moeten goedworden begrepen. De waarschuwingen zelf voorkomengeen risico's en kunnen de juiste maatregelen betreffendeongevallenpreventie niet vervangen.

Lees voorafgaand aan de ingebruikname degebruikshandleiding en de veiligheidsvoor-schriften. Let op. Het niet in acht nemen van de op hetproduct aangebrachte veiligheidstekens enwaarschuwingen alsook het niet in acht ne-men van de veiligheids- en bedieningsaan-wijzingen kan tot ernstig of zelfs dodelijk let-sel leiden. Draag een veiligheidsbril. Draag gehoorbescherming. Draag veiligheidshandschoenen. Lithium-ionen-accuHet product voldoet aan de geldende EU-bepalingen. Het product voldoet aan de geldende Servi-sche richtlijnen. 1 InleidingFabrikant:Scheppach GmbHGünzburger Straße 69D-89335 IchenhausenGeachte klant,Wij wensen u veel plezier en succes bij het werken metuw nieuwe product.

Aanwijzing:De fabrikant van dit product is volgens de van kracht zijn-de wet inzake productaansprakelijkheid niet aansprakelijkvoor schade die aan dit product of door dit product ont-staan bij:• Ondeskundige behandeling• Het niet in acht nemen van de gebruikshandleiding• Reparaties door derden, niet geautoriseerde vakmen-sen• Inbouw en vervanging van niet-originele reserveon-derdelen• Gebruik dat niet conform de voorschriften isLet op:De gebruikshandleiding maakt deel uit van dit product. Deze bevat belangrijke aanwijzingen, hoe u met het pro-duct veilig, vakkundig en economisch werkt, hoe u geva-ren vermijdt, reparatiekosten uitspaart, uitvaltijden vermin-dert en de betrouwbaarheid en levensduur van het pro-duct verhoogt. Aanvullend op de veiligheidsbepalingenvan deze gebruikshandleiding moet u absoluut de voor dewerking van het product geldende voorschriften van uwland in acht nemen.

18. Spaanbescherming incl. lijngeleiding19. Glijschoen19a. Vergrendelnokken20. Parallelaanslag21. Hendel (verstekhoek)22. Ontgrendelingsknop (accu)23. Accu** = niet meegeleverd. 3 Inhoud van de levering (afb. 1)Pos. Aantal Aanduiding15. 1 x Zaagblad (hout)16. 1 x Afzuigtussenstuk17. 1 x Afzuigaansluiting18. 1 x Spaanbescherming incl. lijngeleiding20. 1 x Parallelaanslag1 x Accu decoupeerzaag1 x Gebruikshandleiding4 Beoogd gebruikMet een vaste steun is de decoupeerzaag geschikt voorrechte en gebogen zaagsneden en versteksnedes tot 45°op werkstukken met een hoek van kunststof, hout en lichtmetaal. Het product is alleen bedoeld voor particulier ge-bruik in droge ruimten. Het product mag uitsluitend worden gebruikt waarvoor hetbedoeld is. Elk ander of verdergaand- is niet volgens devoorschriften.

Voor hieruit ontstane schade of verwondin-gen, van welke soort dan ook, is de gebruiker en niet defabrikant aansprakelijk. Ook de naleving van de veiligheidsvoorschriften, de mon-tagehandleiding en de aanwijzingen in de gebruikshand-leiding maken deel uit van het beoogd gebruik. Personen, die het product bedienen of onderhoud aan hetproduct verrichten, moeten hiermee bekend zijn en op dehoogte zijn van de mogelijke gevaren. De fabrikant is niet aansprakelijk voor wijzigingen die aanhet product worden aangebracht en de hieruit voortvloei-ende schade. Het product mag uitsluitend met de originele onderdelenen originele accessoires van de fabrikant worden ge-bruikt. De veiligheids-, werk- en onderhoudsvoorschriften van defabrikant alsook de in de technische gegevens aangege-ven afmetingen moeten in acht worden genomen.

Let erop dat onze producten volgens het beoogd gebruikniet voor bedrijfsmatige, ambachtelijke of industriële toe-passingen zijn ontworpen. Wij aanvaarden geen aanspra-kelijkheid wanneer het product in bedrijfsmatige, ambach-telijke of industriële ondernemingen of bij soortgelijkewerkzaamheden worden ingezet.

Verklaring van de signaalwoorden inde gebruikshandleiding GEVAARSignaalwoord voor aanduiding van een directaanwezige, gevaarlijke situatie die, indien de-ze niet wordt vermeden, de dood of ernstigeverwondingen tot gevolgd heeft. WAARSCHUWINGSignaalwoord voor aanduiding van een mo-gelijke gevaarlijke situatie die, indien dezeniet wordt vermeden, tot de dood of ernstigeverwondingen kan leiden. VOORZICHTIGSignaalwoord voor aanduiding van een mo-gelijke gevaarlijke situatie die, indien dezeniet wordt vermeden, tot geringe of matigeverwondingen kan leiden. LET OPSignaalwoord voor aanduiding van een mo-gelijke gevaarlijke situatie die, indien dezeniet wordt vermeden, materiële schade aanproducten of eigendommen tot gevolg kanhebben.

5 VeiligheidsvoorschriftenAlgemene veiligheidsvoorschriften voor elektrischeapparaten WAARSCHUWINGLees alle veiligheidsvoorschriften, aanwijzin-gen, afbeeldingen en technische gegevensdie bij dit elektrische gereedschap zijn mee-geleverd. Nalatigheden bij het niet naleven van de onderstaandeaanwijzingen kunnen elektrische schok, brand en/ofernstige verwondingen veroorzaken. Bewaar alle veiligheidsvoorschriften en -aanwijzingenvoor toekomstig gebruik. Het in de veiligheidsvoorschriften gebruikte begrip "Elek-trisch gereedschap" is van toepassing op netgevoed elek-trisch gereedschap (met netsnoer) of op accugevoedelektrisch gereedschap (zonder netsnoer). 1) Veiligheid op de werkpleka) Houd uw werkomgeving schoon en goed verlicht. Rommel of slecht verlichte werkplaatsen kunnen lei-den tot ongevallen.

b) Werk met het elektrisch gereedschap niet in eenexplosiegevaarlijke omgeving, waarin zich brand-bare vloeistoffen, gas of stof bevinden. Elektrischapparaat produceert vonken, waardoor stof of dam-pen kunnen ontbranden. c) Houd kinderen en andere personen tijdens het ge-bruik uit de buurt van het elektrische gereed-schap. Bij afbuiging kunt u de controle over het elek-trische apparaat verliezen.

trisch gereedschap. Ongewijzigde stekkers en pas-sende stopcontacten verminderen het risico op elektri-sche schok. b) Let op dat u geen fysiek contact maakt met geaar-de onderdelen zoals bijv. buizen, radiatoren, elek-trische haarden, koelkasten. Er bestaat een ver-hoogd risico op een elektrische schok als uw lichaamgeaard is. c) Houd elektrisch gereedschap uit de buurt van re-gen of vocht. Het indringen van water in een elek-trisch apparaat vergroot het risico op een elektrischeschok. d) Gebruik het netsnoer niet om het elektrische ge-reedschap te dragen, aan op te hangen of om destekker uit het stopcontact te trekken. Houd hetnetsnoer uit de buurt van hitte, scherpe randen ofbewegende delen. Beschadigde of opgewikkeldesnoeren verhogen het risico op een elektrische schok.

e) Als u met een elektrisch gereedschap in de openlucht werkt, gebruik dan alleen een verlengsnoerdat ook geschikt is voor gebruik buitenshuis. Detoepassing van een voor buitenshuis gebruik geschiktverlengsnoer vermindert het risico op een elektrischeschok. f) Als het gebruik van het elektrische gereedschapin een vochtige omgeving niet kan worden verme-den, gebruik dan een aardlekschakelaar. Het ge-bruik van een aardlekschakelaar voorkomt het risicoop een elektrische schok. 3) Veiligheid van personena) Wees altijd voorzichtig, let op waar u mee bezigbent en ga verstandig te werk bij werkzaamhedenmet elektrisch gereedschap. Maak geen gebruikvan elektrisch gereedschap als u moe bent of on-der invloed bent van drugs, alcohol of medica-menten. Een moment van onachtzaamheid bij ge-bruik van het elektrische gereedschap kan leiden toternstig letsel.

b) Draag persoonlijke beschermingsmiddelen en ookaltijd een veiligheidsbril. Het dragen van persoonlij-ke beschermingsmiddelen zoals een stofmasker, an-tislip-veiligheidsschoenen, een veiligheidshelm of ge-hoorbescherming, al naar gelang het soort gereed-schap en de toepassing ervan, verkleint het risico opverwondingen.

c) Vermijd ingebruikname zonder toezicht. Contro-leer of het elektrisch gereedschap is uitgescha-keld voordat u het op de stroomvoorziening en/ofde accu aansluit, het gereedschap oppakt ofdraagt. Als u tijdens het dragen van het elektrischegereedschap uw vinger op de schakelaar hebt of hetreeds ingeschakelde elektrische apparaat op destroomvoorziening aansluit, kan dit tot letsel en onge-vallen leiden. d) Verwijder instelgereedschap of de moersleutel,voordat u het elektrische gereedschap inschakelt. Een gereedschap of sleutel dat/die zich in een draai-end onderdeel van het elektrische gereedschap be-vindt, kan verwondingen veroorzaken. e) Voorkom een onnatuurlijke lichaamshouding. Zorg voor een stabiele positie en zorg ervoor dat ualtijd stabiel staat. Daardoor kunt u het elektrischegereedschap in onverwachte situaties beter ondercontrole houden. f) Draag geschikte kleding.

Draag geen wijde kledingof sieraden. Houd haren en kleding uit de buurtvan bewegende delen. Loszittende kleding, sieradenof lange haren kunnen worden vastgegrepen door be-wegende delen. g) Als stofafzuig- en -opvanginrichtingen kunnenworden gemonteerd, moeten deze worden aange-sloten en juist worden toegepast. Het gebruik vaneen stofafzuiging kan gevaar door stof verminderen. h)Voorkom een vals gevoel van zekerheid en houd ualtijd aan de veiligheidsvoorschriften voor elektri-sche apparaten, ook als u ervaren bent met het elek-trisch apparaat. Achteloos handelen kan in een fractievan een seconde tot ernstige verwondingen leiden. 4) Gebruik en behandeling van hetelektrische gereedschapa) Zorg dat het elektrische gereedschap niet overbe-last raakt. Gebruik voor de werkzaamheden hetdaarvoor bedoelde elektrische gereedschap.

Methet juiste elektrische apparaat werkt u beter en veili-ger in het aangegeven vermogensbereik. b) Gebruik geen elektrisch apparaat, waarvan deschakelaar defect is. Een elektrisch gereedschap,dat niet meer in- of uitgeschakeld kan worden, is ge-vaarlijk en moet gerepareerd worden.

c) Trek de stekker uit het stopcontact en/of verwijderde uitneembare accu voordat u de apparaatinstel-lingen wijzigt, inzetstukken vervangt of het elektri-sche apparaat weglegt. Deze voorzorgsmaatregelvoorkomt dat het elektrische gereedschap per ongelukwordt gestart. d) Bewaar niet-gebruikte elektrische apparaten bui-ten bereik van kinderen. Laat het elektrisch appa-raat niet gebruiken door personen die er niet meevertrouwd zijn of deze aanwijzingen niet hebbengelezen. Elektrische apparaten zijn gevaarlijk als zedoor onervaren personen worden gebruikt. e) Voer zorgvuldig onderhoud uit aan elektrische ap-paraten en inzetstukken. Controleer of bewegendedelen probleemloos functioneren en niet klem-men, of onderdelen gebroken of beschadigd zijn,waardoor de functie van het elektrische gereed-schap wordt beïnvloed.

Laat beschadigde onder-delen voor gebruik van het elektrische apparaateerst repareren. Veel ongevallen ontstaan doorslecht onderhouden elektrische apparaten. f) Houd snijgereedschap scherp en schoon. Zorgvul-dig onderhouden snijgereedschap met scherpe snij-randen klemt minder snel vast en is makkelijker te ge-bruiken. g) Gebruik elektrische apparaten, inzetstuk, inzet-stukken enz. overeenkomstig deze aanwijzingen. Houd daarbij rekening met de omstandighedenwaarin gewerkt wordt en de uit te voeren werk-zaamheden. Het gebruik van elektrisch gereedschapvoor andere toepassingen dan het voorgeschrevengebruik kan leiden tot gevaarlijke situaties. NL | 55www. scheppach. com.

h) Houd grepen en greepoppervlakken droog,schoon en vrij van olie en vet. Als grepen en gree-poppervlakken glad zijn, kan het elektrisch gereed-schap in onvoorziene situaties niet veilig bediend enonder controle gehouden worden. 5) Gebruik en behandeling van hetaccugereedschapa) Laad de accu's alleen op met laders die door defabrikant zijn aanbevolen. Een oplader die voor deene accu geschikt is, hoeft nog niet geschikt te zijnvoor andere accu's. In een dergelijk geval kan brandontstaan. b) Gebruik alleen de hiervoor bedoelde accu's in deelektrische apparaten. Gebruik van andere accu'skan letsel veroorzaken en brandgevaar opleveren. c) Houd de niet gebruikte accu verwijderd van paper-clips, munten, sleutels, spijkers, schroeven of an-dere kleine metalen voorwerpen die een overbrug-ging van de contacten kunnen veroorzaken.

Eenkortsluiting tussen de accucontacten kan tot schroei-plekken of brand leiden. d) Bij verkeerde toepassing kan vloeistof uit de accuuittreden. Vermijd contact met deze vloeistof. Spoel de vloeistof bij toevallig contact af met wa-ter. Als de vloeistof in de ogen terechtkomt, moetu een arts consulteren. Uittredende accuvloeistofkan de huid irriteren of brandwonden veroorzaken. e) Gebruik geen beschadigde of gewijzigde accu. Be-schadigde of gewijzigde accu's kunnen onvoorspel-baar gedrag vertonen en leiden tot vuur, explosie ofgevaar voor letsel. f) Stel een accu niet bloot aan vuur of te hoge tem-peraturen. Vuur of temperaturen boven 130 °C kun-nen een explosie veroorzaken. g) Neem alle aanwijzingen voor het opladen in achten laad de accu of het accugereedschap nooit bui-ten het in de gebruikshandleiding aangegeventemperatuurbereik.

Hier-mee wordt de veiligheid van het elektrische gereed-schap gewaarborgd. b) Voer nooit onderhoud aan beschadigde accu's uit. Al het onderhoud van accu's mag uitsluitend door defabrikant of gevolmachtigde servicecentra worden uit-gevoerd. Veiligheidsinstructies voor reciprozagen• Houd het elektrische apparaat aan de geïsoleerdegreepoppervlakken vast indien u werkzaamhedenuitvoert, waarbij het inzetstuk verborgen stroom-leidingen of het netsnoer kan raken. Als de machi-ne in contact komt met een onder spanning staandekabel, kunnen de metalen onderdelen van het appa-raat onder spanning komen te staan en elektrischeschokken veroorzaken. • Bevestig en beveilig het werkstuk middels klem-men of op een andere wijze op een stabiele onder-grond. Als u het werkstuk alleen met de hand of te-gen uw lichaam houdt, blijft het instabiel waardoorverlies van controle kan optreden.

Aanvullende veiligheidsinstructies voordecoupeerzagen• Houd handen en voeten uit de buurt van bewegendedelen. Leg de handen nooit nabij het snijgedeelte. • Let erop dat de bodemplaat stevig ligt tijdens het za-gen. Een gekanteld zaagblad kan breken of terugslagveroorzaken. • Schakel het product nooit in, als het zaagblad in hetwerkstuk vastklemt of het materiaal aanraakt. • Gebruik geen beschadigde of vervormde zaagbladen. • Rem het inzetstuk na het uitschakelen niet af door erzijdelings tegenaan te drukken. Het inzetstuk kan be-schadigd raken, breken of een terugslag veroorzaken. • Raak het inzetstuk of het werkstuk direct na de bewer-king liefst niet aan, omdat deze nog erg heet kunnenzijn en u zich kunt verbranden. • Controleer het te bewerken materiaal op vreemdedeeltjes zoals spijkers, bouten etc. en verwijder deze. • Zaag geen te grote werkstukken.

• Let er voor het bewerken van het werkstuk op dat ervoldoende ruimte achter het werkstuk overblijft, zodathet inzetstuk de vloer, werkbank enz. tijdens de be-werking niet raakt. • Laat het product niet zonder toezicht draaien.

• Laat het product niet onnodig stationair draaien. • Wacht tot het elektrische gereedschap tot stil-stand is gekomen, voordat u deze neerlegt. Het in-zetstuk kan vasthaken wat kan leiden tot controlever-lies over het elektrische gereedschap. • Beveilig het werkstuk. Gebruik de kleminrichtingen/bankschroef om het werkstuk vast te houden. Hetwerkstuk wordt dan beter vastgehouden dan met dehand. • Wees vooral voorzichtig bij het zagen in bestaan-de wanden of andere gebieden met slecht zicht. Het invallende zaagblad kan bij het zagen in verbor-gen objecten vast komen te zitten en een terugslagveroorzaken. Restrisico'sHet product is vervaardigd volgens de stand van detechniek en de erkende veiligheidstechnische regels. Toch kan tijdens de werkzaamheden sprake zijn vanenkele restrisico's. • Beschadiging van het gehoor, als de voorgeschrevengehoorbescherming niet wordt gedragen.

• Restrisico's kunnen worden geminimaliseerd als de“veiligheidsvoorschriften” en het “gebruik conform devoorschriften” alsook de bedieningshandleiding wor-den opgevolgd. • Gebruik het product zoals in deze gebruikshandleidingwordt aanbevolen. U verkrijgt dan optimale prestatiesmet uw product. • Bovendien kunnen er ondanks alle getroffen voorzie-ningen verborgen restrisico's bestaan. 56 | NL www. scheppach. com.

WAARSCHUWINGDit elektrisch apparaat genereert een elektromagne-tisch veld als het is ingeschakeld. Dit veld kan onderbepaalde omstandigheden interfereren met actieve ofpassieve medische implantaten. Om het risico op ern-stig of dodelijk letsel te beperken, raden we personenmet medische implantaten aan om hun arts en de fabri-kant van het medische implantaat te raadplegen voor-dat het elektrische apparaat wordt gebruikt. WAARSCHUWINGBij langdurige werkzaamheden kunnen door de trillin-gen stoornissen in de doorbloeding in de handen vande gebruiker optreden (witte vinger syndroom). Raynaud-syndroom (dove vingers) is een vaatziekte,waarbij kleine bloedvaten in de vingers en tenen acuutverkrampen. De desbetreffende lichaamsdelen wordendan niet meer voldoende van bloed voorzien waardoorze een bleke kleur krijgen.

Het frequente gebruik vantrillende producten kan zenuwbeschadigingen veroorza-ken bij personen met een verminderde doorbloeding(bijv. rokers, diabetici). Als u ongewone beperkingen bespeurt, stopt u direct dewerkzaamheden en raadpleegt u een arts. LET OPHet product maakt deel uit van de 20V IXES serie enmag alleen met accu's uit deze serie worden gebruikt. Accu's mogen alleen met opladers uit deze serie wor-den opgeladen. Let hierbij op de specificaties van de fa-brikant. WAARSCHUWINGNeem de veiligheidsvoorschriften en aanwij-zingen voor het opladen en het juiste gebruikin acht zoals in de gebruikshandleiding vanuw accu en oplader van de 20V IXES serieaangegeven. Een gedetailleerde beschrijvingvoor het laadproces en overige informatievindt u in deze afzonderlijke bediening. 6 Uitpakken WAARSCHUWINGHet product en de verpakkingsmaterialen zijn geenkinderspeelgoed.

Kinderen mogen niet met plastic zakken, folies enkleine onderdelen spelen. Er bestaat gevaar voorinslikken en verstikkingsgevaar. • Open de verpakking en haal het product er voorzichtiguit. • Verwijder het verpakkingsmateriaal evenals de ver-pakkings- en transportbeveiligingen (indien voorhan-den).

• Controleer of de inhoud van de levering volledig is. • Controleer het product en de hulpstukken op trans-portschade. Meld eventuele schade direct bij hettransportbedrijf dat het product heeft bezorgd. Recla-maties op een later tijdstip worden niet erkend. • Bewaar de verpakking indien mogelijk tot na het ver-strijken van de garantietijd. • Maak u voor aanvang van de werkzaamheden bekendmet het product aan de hand van de gebruikshandlei-ding. • Gebruik bij accessoires alsook slijtage- en reserveon-derdelen uitsluitend originele onderdelen. Reserveon-derdelen zijn verkrijgbaar bij de leverancier. • Geef bij bestellingen onze artikelnummers alsook typeen bouwjaar van het product aan. 7 Technische gegevensNominale spanning 20 V Stationair toerental n01000 - 3000 min-1Pendelhefstappen 1-3 en fijnzaagsnede-instelling 0Zaagslag 25,4 mmZaagdiepte in hout max. 100 mmZaagdiepte in metaal max.

10 mmSnijhoek rechts/links 0° - 45°Gewicht (zonder accu) 1,8 kgTechnische wijzigingen voorbehouden. Geluid en trilling WAARSCHUWINGLawaai kan ernstige gezondheidsklachten tot gevolghebben. Als het geluid van de machine hoger is dan 85dB, draag dan geschikte gehoorbescherming voor u enpersonen in de omgeving. De geluids- en trillingswaarden zijn bepaald volgensEN 62841-1. GeluidswaardenGeluidsdrukniveau LpA86 dBMeetonnauwkeurigheid KpA5 dBGeluidsvermogensniveau LwA94 dBMeetonzekerheid KwA5 dBTrillingskenwaarden (hand-arm-trilling)Vibratie ahin hout 5,677 m/s2Meetonnauwkeurigheid K 1,5 m/s2in metaal 6,627 m/s2Meetonnauwkeurigheid K 1,5 m/s2De aangegeven totale trillingswaarde en de aangegevengeluidsemissiewaarde zijn gemeten volgens een stan-daardtestmethode en kunnen worden gebruikt om elektri-sche apparaten met elkaar te vergelijken.

WAARSCHUWINGDe geluidsemissies en de trillingsemissie-waarde kunnen van de opgegeven waarde af-wijken wanneer de machine daadwerkelijkwordt gebruikt. Dit is afhankelijk van de wijzewaarop het elektrische apparaat wordt ge-bruikt en de aard van het werkstuk dat wordtbewerkt. Probeer om de belasting zo gering mogelijk te houden. Zo kan bijvoorbeeld de werktijd worden beperkt. Hierbijmoeten alle aspecten van de bedrijfscyclus in aanmer-king worden genomen (zoals de tijd dat de machine uit-geschakeld is en de tijd dat deze ingeschakeld is, maaronbelast draait). 8 Montage VOORZICHTIGGevaar voor letsel. Plaats de accu pas, als het accu-gereedschap klaar isvoor gebruik. 8. 1 Glijschoen (19) aanbrengen/weghalen (afb. 2)Bij het werken op een krasgevoelig oppervlak wordt aan-bevolen om met een glijschoen (19) te werken. 8. 1. 1 Glijschoen aanbrengen1.

Plaats de glijschoen (19) op de voorkant van de bod-emplaat (7). 2. Druk de vergrendelnokken (19a) nu aan de achterkantvan de glijschoen (19) over de bodemplaat (7) heen. 8. 1. 2 Haal de glijschoen weg1. Druk de glijschoen (19) bij de vergrendelnokken (19a)weg van de bodemplaat (7). 2. Trek de glijschoen (19) naar voren van de bodemplaat(7) af. 8. 2 Inzetstuk plaatsen/verwijderen(afb. 3) WAARSCHUWINGInzetstukken kunnen scherp zijn en tijdens het gebruikheet worden. Draag altijd veiligheidshandschoenen, alsu met inzetgereedschap werkt. VOORZICHTIGHoud uw handen uit de buurt van het inzetgereed-schap, wanneer het product in bedrijf is. Aanwijzing:Er kunnen alleen zaagbladen met een T-schacht-opname(schacht met één nok) en het meegeleverde zaagbladworden gebruikt. 8. 2. 1 Zaagblad plaatsenAanwijzing:Let op, dat u altijd het juiste zaagblad voor het betreffen-de materiaal gebruikt.

Aanwijzing:Let er op dat de spankop vrij is van splinters en andereresten. Aanwijzing:Trek na de montage lichtjes aan het zaagblad om te con-troleren of het er tijdens het gebruik niet uit zal vallen. 1. Klap de beschermkap (13) naar boven. 2.

Draai de klemhendel (12) zo ver mogelijk naar linksen houd hem in deze positie vast. 3. Plaats het zaagblad (15) in de spankop (11). Let er bijhet inklemmen van het zaagblad (15) op, dat de rugvan het zaagblad in de groef van de geleiderol (8) zit. Controleer of het zaagblad (15) correct gemonteerd isen de tanden in de zaagrichting wijzen. 4. Laat de klemhendel (12) los. 8. 2. 2 Zaagblad verwijderen1. Houd het zaagblad (15) vast. 2. Draai de klemhendel (12) zo ver mogelijk naar linksen houd hem in deze positie vast. 3. Haal het zaagblad (15) uit de spankop (11). 4. Laat de klemhendel (12) los. 8. 3 Parallelaanslag (20) monteren/demonteren (afb. 4)Aanwijzing:De parallelaanslag kan aan beide kanten van het productworden gemonteerd. 8. 3. 1 Parallelaanslag monteren1. Draai de borgschroeven (10) los. Let op, dat u de borgschroeven er niet helemaal uitdraait. 2.

Schuif de parallelaanslag (20) met de markering naarboven door de inschuifopeningen (9). 3. Draai de borgschroeven (10) weer vast. 8. 3. 2 Parallelaanslag demonteren1. Draai de borgschroeven (10) los. Let op, dat u de borgschroeven er niet helemaal uitdraait. 2. Trek de parallelaanslag (20) uit de inschuifopeningen(9). 8. 4 Spaanbescherming (18) weghalen/aanbrengen (afb. 1, 5)Aanwijzing:Met een spaanbescherming kan het uitscheuren van hetoppervlak bij het zagen van hout worden voorkomen. Despaanbescherming kan alleen bij bepaalde soorten zaag-bladen en alleen bij een snijhoek van 0° worden toege-past. U kunt hem naar behoefte ook weghalen, bijv. als ueen versteksnede wilt uitvoeren. 58 | NL www. scheppach. com.

8. 4. 1 Spaanbescherming weghalen1. Verwijder de glijschoen (19) met de gemonteerdespaanbescherming (18) van de bodemplaat (7). 2. Druk de spaanbescherming (18) uit de uitsparing in deglijschoen (19). 8. 4. 2 Breng de spaanbescherming aan1. Druk de spaanbescherming (18) door de uitsparing inde glijschoen (19) op de bodemplaat (7). 8. 5 Accu (23) in de accu-houder (5)plaatsen/verwijderen (afb. 6)Accu plaatsen1. Schuif de accu (23) in de accu-houder (5). De accu(23) klikt hoorbaar vast. Accu uitnemen1. Druk op de ontgrendelingsknop (22) van de accu (23)en trek de deze uit de accuhouder (5). 9 BedieningDe accu-decoupeerzaag biedt een pendelstand, geïnte-greerde verlichting en een parallelaanslag. De inkepingenvoor verstekhoeken maken nauwkeurig werken mogelijk. De werking van de bedieningsonderdelen vindt u in devolgende beschrijvingen. WAARSCHUWINGGevaar voor letsel.

Neem de accu voor alle werkzaamheden aan het elek-trische gereedschap (bijv. onderhoud, werktuigwisselenz. ) alsook bij het transport en het bewaren uit hetelektrische gereedschap. Bij onvoorzien indrukken vande aan/uit-schakelaar bestaat gevaar voor letsel. LET OPLet op dat de omgevingstemperatuur, tijdens de werk-zaamheden niet hoger is dan 50°C en niet lager is dan–20°C. LET OPHet product maakt deel uit van de 20V IXES serie enmag alleen met accu's uit deze serie worden gebruikt. Ac-cu's mogen alleen met opladers uit deze serie worden op-geladen. Let hierbij op de specificaties van de fabrikant. 9. 1 Product in-/uitschakelen (afb. 1)Het gewenste aantal slagen kan worden geregeld met desnelheidsregelaar (1) op de productkop in 6 stappen.

Druk op de aan/uit-schakelaar (2), om het product uitte schakelen. 9. 1. 1 LED-werklamp (14)Dit product is voorzien van een LED-werklamp om het di-recte werkbereik te verlichten en de zichtbaarheid inslecht verlichte omgevingen te verbeteren. VOORZICHTIGKijk niet direct in de LED-werklamp of de lichtbron. 1. De LED-werklamp (14) brandt automatisch, zodra hetproduct is ingeschakeld. Aanwijzing:De LED-werklamp brandt nog ca. 10 seconden na het uit-schakelen van het product. 9. 2 Testrun (afb. 1)Aanwijzing:Voer voorafgaande aan de eerste werkzaamheden en naelke wisseling van het inzetstuk een onbelaste testrun uit. Schakel het product onmiddellijk uit als het inzetstuk on-gelijk loopt, als er aanzienlijke trillingen zijn of als u abnor-male geluiden hoort. 1. Controleer voor gebruik of het inzetstuk juist is aange-bracht, oftewel gecentreerd in de spankop (11) zit. 9.

3 Uitschakeling bij overbelastingBij overbelasting van de motor schakelt deze vanzelf uit. Na een afkoeltijd (deze tijd is verschillend) kan de motorweer worden ingeschakeld. 9. 4 Instellen van de verstekhoek (afb. 1, 7)Aanwijzing:De spaanbescherming moet bij versteksnedes wordenverwijderd. 1. Haal de spaanbescherming (18) uit de glijschoen (19),zoals beschreven in 8. 4. 2. Open de hendel (21). 3. Trek de bodemplaat (7) iets naar achter. 4. Zet de bodemplaat (7) in de gewenste stand(-45° - +45°). Er zijn in totaal 5 standen(-45°, -22,5°, 0°, 22,5° en 45°) mogelijk. 5. Schuif de bodemplaat (7) naar voren in een van denokken. 6. Sluit de hendel (21) weer. 9. 5 Pendelslag instellen (afb. 8)Met de pendelstandschakelaar (6) kunt u de pendelbewe-ging van het zaagblad (15) instellen.

De optimale pendelslag kan het best door praktisch uit-proberen worden bepaald. Hiervoor gelden de volgendeadviezen:• Strakke en schone zaagsnedes krijgt u met weinig ofgeen pendelbeweging (stand 1 of 0). • Ook voor dun materiaal, hard materiaal (bijv. staal) envoor gebogen snedes wordt stand 0 aanbevolen. • Zacht materiaal (hout, plastic enz. ): Pendel op stand 2of 3 zetten. Aanwijzing:Als de pendelslag geactiveerd is, kunt u sneller werken. 9. 6 Spaanderblaas-/afzuigfunctiegebruiken (afb. 9)U kunt de spaanders naar voren weg laten blazen, of zevia een optioneel aan te sluiten stofzuiger (niet meegele-verd) afzuigen. Aanwijzing:De spaander-wegblaasfunctie start automatisch, zodra uhet product inschakelt. 1. Schakel het product in of uit zoals beschreven onder9. 1. 9. 6.

1 Externe stofafzuiging aansluiten/verwijderenAanwijzing:U kunt de afzuigslang van een stofzuiger eventueel directen zonder afzuigtussenstuk op het product aansluiten. 1. Schuif de afzuigaansluiting (17) tot aan de aanslag inhet zaagblad tussen het product en de bodemplaat (7). 2. Sluit een goedgekeurde stofafzuiging (niet meegele-verd) aan op het afzuigaansluiting (17). 3. Als de externe stofafzuiging niet past, gebruik daneventueel daarnaast het afzuigtussenstuk (16). 4. Schakel het product in of uit zoals beschreven onder9. 1. 9. 6. 2 Externe stofafzuiging verwijderen1. Trek de zuigslang van het afzuigtussenstuk (16) ofvan de afzuigaansluiting (17) af. 2. Trek het afzuigtussenstuk (16) van het product af. 3. Verwijder de afzuigaansluiting (17). 9. 7 Invalzaagsnedes (afb. 1, 10)Invalzaagsnedes mogen alleen in zachte materialen alshout, gasbeton, gipskarton enz. worden gemaakt.

Zaag langzaam met een neerwaartse beweging hetwerkstuk in, tot de bodemplaat (7) volledig op hetwerkstuk rust. 3. Zaag verder langs de snijlijn. 4. Zet de zaag uit en til hem van het werkstuk af als hetwerk klaar is. 9. 8 Zagen in metaal• Gebruik bij het bewerken van metaal een geschiktkoelmiddel (zaagolie). Niet-naleving kan leiden totenorme slijtage van het zaagblad. In plaats van koel-vloeistof te gebruiken, kan de onderkant van het werk-stuk worden ingevet. Er wordt een zaagblad voor houtmeegeleverd; gebruik geschikte zaagbladen voor me-taal om metaal te zagen. 10 Werkinstructies• Controleer het te bewerken materiaal op vreemdedeeltjes zoals spijkers, bouten etc. en verwijder deze. • Let erop dat de luchtsleuven niet worden afgedekt. • Product inschakelen en pas daarna het te bewerkenmateriaal toevoeren. • Schakel het product direct uit als het zaagblad vast-klemt.

Spreid de reeds gezaagde spleet uit met eengeschikt gereedschap en trek het product eruit. • Pas het zaagblad en de zaagsnelheid aan het te ver-werken materiaal aan. • Zaagbladen die geoptimaliseerd zijn voor elke toepas-sing van uw product zijn in de handel verkrijgbaar inverschillende lengtes. • Zaag het materiaal met een gelijkmatige aanvoer. 10. 1 Informatie over het gebruik* = niet meegeleverd. 1. Borg of bevestig (indien mogelijk) het werkstuk in eenkleminrichting*. 2. Teken een lijn om aan te geven, hoe u het zaagbladwilt geleiden. 3. Houd het product stevig bij het handvat vast. 4. Een terugslag is de plotselinge reactie van een ha-kend, klemmend of incorrect uitgelijnd zaagblad, watertoe leidt dat een ongecontroleerde zaag wordt opge-tild en zich vanuit het werkstuk in de richting van deoperator beweegt. 5. Stel de snelheid van de zaag in met de snelheidsrege-laar. 6.

Controleer, voordat u op de aan/uit-schakelaar drukt,of het zaagblad correct gemonteerd is en of de bewe-gende delen soepel lopen. 10. Schakel het product in. 11. Laat het zaagblad op volle snelheid komen voor-dat u het in het werkstuk zaagt. Dit verkleint het risi-co dat het werkstuk wordt weggeslingerd. 12. Zet de bodemplaat vlak op het werkstuk, behalve bijinvallende snedes. 13. Beweeg het product langzaam langs de getekendelijn. Houd de bodemplaat daarbij stevig tegen hetwerkstuk aan gedrukt. 14. Oefen niet te veel druk uit op het product. Laat hetproduct het werk doen. 15. Schakel het product voor het neerleggen altijd uiten wacht tot het product tot stilstand is gekomen. 60 | NL www. scheppach. com.

11 Reiniging en onderhoud WAARSCHUWINGLaat reparatie- en onderhoudswerkzaamhe-den, die niet in deze gebruikshandleiding be-schreven staan, uitvoeren door een gespeci-aliseerde werkplaats. Gebruik uitsluitend ori-ginele reserveonderdelen. Er bestaat gevaar voor ongevallen. Voer on-derhouds- en reinigingswerkzaamhedendoorgaans uit met een verwijderde accu. Er bestaat gevaar voor verwonding. Laat hetproduct altijd afkoelen voordat onderhouds-of reinigingswerkzaamheden worden uitge-voerd. Elementen van de motor zijn heet. Er bestaat gevaar voor letsel en brandwon-den. Het product kan onverwacht starten en kan daardoorverwondingen veroorzaken. – Verwijder de accu. – Laat het product afkoelen. – Verwijder het inzetstuk. 11. 1 Reiniging1. Zorg dat de veiligheidsinrichtingen, de ventilatiesleu-ven en de motorbehuizing zo stof- en vuilvrij mogelijkzijn.

Wrijf het product met een schone doek* af enblaas deze met perslucht* bij lage druk uit. Wij advise-ren u, om het product direct na elk gebruik te reinigen. 2. Ventilatieopeningen moeten altijd vrij zijn. 3. Gebruik geen reinigingsmiddelen of oplosmiddelen;deze kunnen de kunststofonderdelen van het productaantasten. Zorg ervoor dat er geen water in het pro-duct kan komen. 4. Het product moet altijd schoon, droog en vrij van olieof smeervet zijn. Verwijder alle stof na elk gebruik envoor het bewaren. 5. Reinig de zaagbladhouder evt. met een kwast of dooruit te blazen met perslucht. 6. Veeg het evt. vuil op de lens met een droge doekweg. Let er goed op dat er geen krassen op de LED-lamp komen, anders neemt de lichtintensiteit af. 11. 2 Onderhoud1. Controleer het zaagblad voor elk gebruik op zichtbaregebreken en vervang een stomp, verbogen of anders-zins beschadigd zaagblad. 12 Opslag1.

Neem de accu voor een langere opslag (bijv. overwin-tering) uit het product. 2. Reinig en controleer het product op schade. 3. Bewaar de accu in semi-opgeladen toestand. 4.

Controleer bij opslag elke drie maanden de oplaadsta-tus van de accu. Bewaar het product en de bijbehorende accessoires opeen donkere, droge en vorstvrije en voor kinderen ontoe-gankelijke plaats. De optimale bewaartemperatuur ligt tussen 5 °C en 30 ˚C. Bewaar het product in de originele verpakking. Dek het product af om het te beschermen tegen stof ofvocht. Bewaar de gebruikshandleiding bij het product. 13 Reparatie en reserveonderdelenbestellenLet op dat bij dit product de volgende delen onderhevigzijn aan gebruiksmatige of natuurlijke slijtage, resp. devolgende delen als verbruiksmateriaal wordt gebruikt. LET OPConform de wetgeving voor productgaranties wordt ergeen garantie geboden voor schade die ontstaan isdoor incorrecte reparaties of door het niet gebruikenvan originele reserveonderdelen. Neem contact op met een servicecentrum of een erken-de specialist.

Overeenkomstig geldt dit ook voor acces-soires. Reserveonderdelen en accessoires zijn verkrijgbaar bijons servicecentrum. Scan hiertoe de QR-code op de titel-pagina. 13. 1 Bestelling van reserveonderdelenBij het bestellen van reserveonderdelen moeten de vol-gende gegevens worden vermeld:• Modelaanduiding• Artikelnummer• Gegevens op het typeplaatjeReserveonderdelen/accessoiresAccu SBP2. 0 Artikelnr. : 7909201708Accu SBP4. 0 Artikelnr. : 7909201709Oplader SBC2. 4A Artikelnr. : 7909201710Oplader SBC4. 5A Artikelnr. : 7909201711Oplader SDBC2. 4A Artikelnr. : 7909201712Oplader SDBC4. 5A Artikelnr. : 7909201713StarterKit SBSK2. 0 Artikelnr. : 7909201720StarterKit SBSK4. 0 Artikelnr. : 790920172114 Afvalverwerking en hergebruikAanwijzingen op de verpakkingDe verpakkingsmaterialen zijn re-cyclebaar. Verpakkingen milieu-vriendelijk afvoeren.

Aanwijzingen betreffende de wetgeving Afgedankteelektrische en elektronische apparatuur (AEEA)Afgedankte elektrische en elektronische appa-ratuur behoort niet bij het huishoudelijke af-val, maar moeten worden ingezameld resp. ge-scheiden worden afgevoerd.

• Eigenaars resp. gebruikers van elektrische en elektro-nische apparaten zijn wettelijk verplicht om na gebruikde batterijen en accu's in te leveren. • De eindgebruiker is verantwoordelijk voor het wissenvan persoonsgerelateerde gegevens op het af te voe-ren afgedankte apparaat. • Het symbool van de doorgekruiste vuilnisbak betekentdat afgedankte elektrische en elektronische appara-tuur niet bij het huishoudelijk afval mag worden ge-gooid. • Afgedankte elektrische en elektronische apparatuurkunnen bij de volgende punten kosteloos worden in-geleverd:– Openbare afvalverwijderings- of inzamelpunten(bijv. gemeentewerven)– Verkooppunten van elektrische apparaten (statio-nair en online), voor zover dealers verplicht zijn zeterug te nemen of dit vrijwillig aanbieden.

– Tot drie afgedankte elektronische apparaten perapparaattype, met een randlengte van niet meerdan 25 centimeter, kunnen gratis naar de fabrikantworden teruggebracht zonder eerst een nieuw ap-paraat van de fabrikant te hoeven kopen, of naareen ander erkend verzamelpunt in je omgevingworden gebracht. – Voor verdere aanvullende terugnamevoorwaardenvan de fabrikanten en distributeurs verzoeken wiju contact op te nemen met de betreffende klanten-service. • Bij levering van een nieuw elektrisch apparaat door defabrikant aan een particulier huishouden, kan de fabri-kant op verzoek van de eindgebruiker zorgen voor hetkosteloos afhalen van het afgedankte elektrische ap-paraat. Neem hiertoe contact op met de klantenser-vice van de fabrikant.

• Deze uitspraken zijn alleen geldig voor apparaten diein de landen van de Europese Unie worden geïnstal-leerd en verkocht en die onder de Europese Richtlijn2012/19/EU vallen. In landen buiten de EuropeseUnie kunnen andere voorschriften gelden voor het af-voeren van afgedankte elektrische en elektronischeapparatuur. Aanwijzingen voor de lithium-ion accu'sAccu voor het afvoeren van het apparaat demon-teren.

• Gooi de accu niet bij het huishoudelijk afval, in openvuur (explosiegevaar) of in water. Beschadigde accu'skunnen het milieu en uw gezondheid schaden, als ergiftige dampen of vloeistoffen gaan lekken. • Defecte of verbruikte accu's moeten overeenkomstigrichtlijn 2023/1542/EG worden gerecycled. • Lever het apparaat en de oplader in bij een afvalver-werkingsstation. De gebruikte kunststof- en metalenonderdelen kunnen per type gescheiden worden enzo worden gerecycled. • Voer accu's in ontladen toestand af. Wij adviseren depolen af te plakken met tape om ze te beschermen te-gen kortsluiting. Open de accu niet. • Gooi uw accu's weg volgens de lokale voorschriften. Lever accu's in bij een afvalverwerkingsstation voorverbruikte accu's, waar ze milieuvriendelijk kunnenworden gerecycled. Neem hiertoe contact op met hetplaatselijke afvalverwerkingsstation.

15 Verhelpen van storingenStoring Mogelijke oorzaak OplossingHet product werkt met onderbre-kingen. Intern loszittend contact Reparatie moet door de klantendienst wordenuitgevoerd. De aan/uit-schakelaar is defect. Zaagt slecht Het zaagblad is niet geschikt voorhet betreffende werkstuk. Plaats een geschikt zaagbladZaagblad is stomp Plaats een nieuw zaagbladVerkeerde zaagsnelheid Pas de zaagsnelheid aanDe accu is op Laad de accu op (raadpleeg de bedienings-handleiding van de accu en de oplader). Zaagblad wordt snel stomp Het zaagblad is niet geschikt voorhet betreffende werkstuk. Plaats een geschikt zaagbladEr wordt teveel druk toegepast Verminder de toegepaste drukZaagsnelheid te hoog Stel de zaagsnelheid lager inHet product kan niet worden gestart. Het accuvermogen is te zwak. Laad de accu op. De accu is niet goed geplaatst. Schuif de accu in de accu-houder. De accu klikthoorbaar vast.

Mocht een product toch niet naar beho-ren functioneren, dan betreuren wij dit ten zeerste en ver-zoeken wij u contact op te nemen met onze serviceafde-ling op het onderstaande adres. Wij helpen u ook graagtelefonisch via het servicenummer. De volgende informa-tie is bedoeld om u te helpen uw claim zonder problemente verwerken en af te wikkelen. 62 | NL www. scheppach. com.

Het volgende geldt voor de aanspraak op garantie:1. Deze garantievoorwaarden regelen onze aanvullen-de fabrieksgarantieservices voor kopers (particuliereeindgebruikers) van nieuwe producten. De wettelijkegarantieclaims worden niet beïnvloed door deze ga-rantie. Dit is de verantwoordelijkheid van de dealer bijwie u het product hebt gekocht. 2. De garantieservice van de fabrikant dekt alleen de-fecten van een nieuw door u aangeschaft product diete wijten zijn aan een materiaal- of productiefout. Alser zich tijdens de garantieperiode materiaal- of fabri-cagefouten voordoen, zal de fabrikant als garantiever-lener in het kader van deze garantie een van de vol-gende services naar keuze verlenen:– Gratis reparatie van het product– Gratis vervanging van het product door een pro-duct van gelijke waarde (evt. ook vervanging dooreen nieuw model als het originele product nietmeer verkrijgbaar is).
