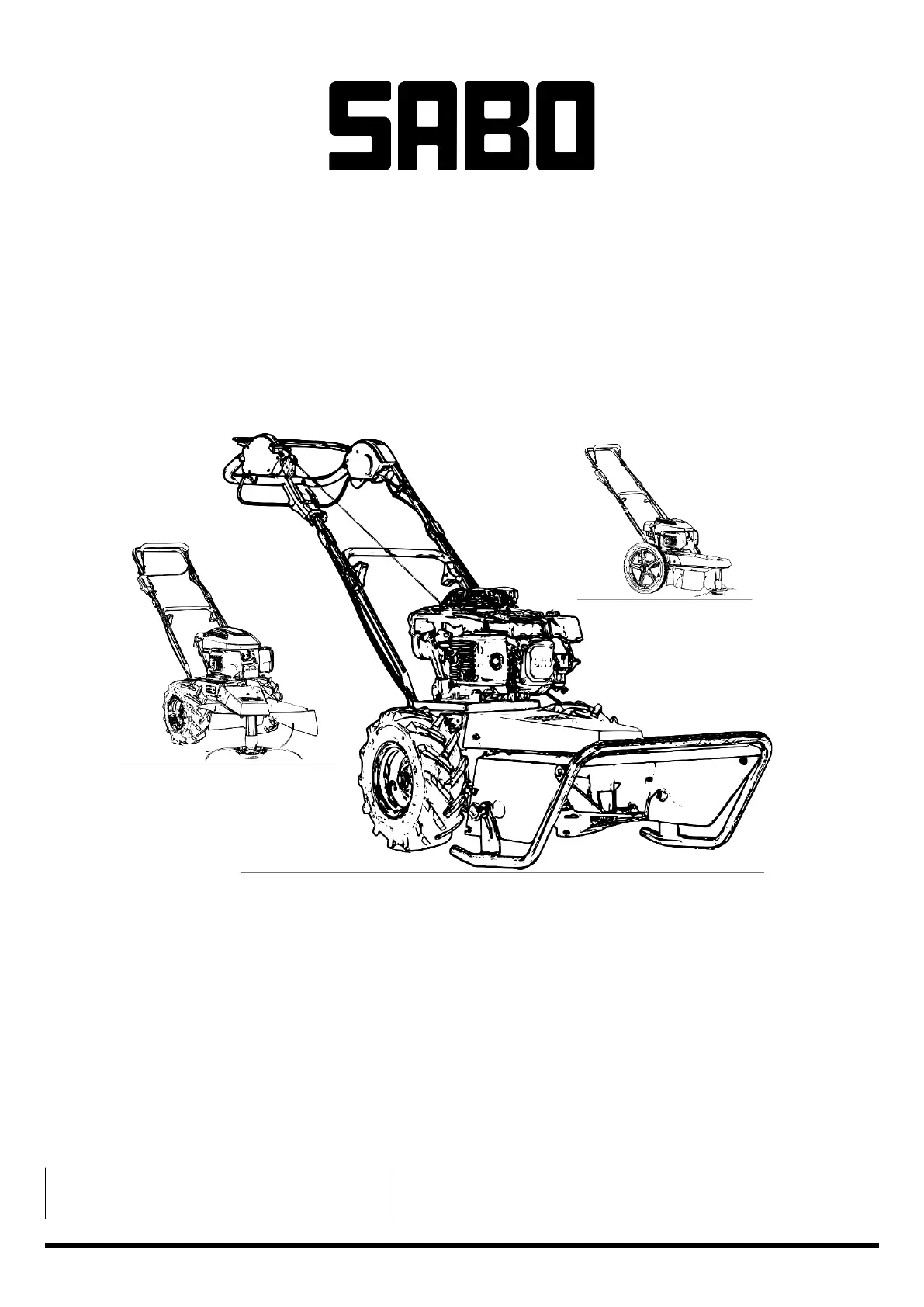

Sabo 60-PRO T PUSH Handleiding

NL 2 1 VOORWOORD BELANGRIJK. Deze machine is gebouwd in overeenstemming met de Machinerichtlijn 2006/42/EG en is gelabeld met het merkteken. ALVORENS WERKZAAMHEDEN AAN DE MACHINES UIT TE VOEREN, MOETEN DE BEDIENERS EN DE VERANTWOORDELIJKE TECHNICI DE INSTRUCTIES IN DEZE HANDLEIDING (EN DE BIJGEVOEGDE INSTRUCTIES) ZORGVULDIG LEZEN EN DEZE BIJ DE UITVOERING VAN DE WERKZAAMHEDEN IN ACHT NEMEN. NEEM BIJ TWIJFEL OVER DE JUISTE INTERPRETATIE VAN DE INSTRUCTIES CONTACT OP MET DE DICHTSTBIJZIJNDE KLANTENSERVICE. ALGEMENE OVERWEGINGEN De handleiding is onderverdeeld in aparte hoofdstukken, die elk gericht zijn op een specifieke groep operators (OPERATOR/GEBRUIKER, ONDERHOUD TECHNICIËN), waarin de vaardigheden worden beschreven die nodig zijn om de machine veilig te bedienen. De volgorde van de hoofdstukken komt overeen met de chronologische logica van de levensduur van de machine.

Om een direct begrip van de tekst te vergemakkelijken, worden termen en afkortingen gebruikt waarvan de betekenis wordt weergegeven in de volgende tabellen in paragraaf 1. 2. 2 Pictogrammen en paragraaf 9. 3 WOORDENLIJST is aangegeven. Hieronder staat de betekenis van de pictogrammen voor: • de verschillende gevarenniveaus tijdens "Gebruik en onderhoud" van de machine; • de kwalificatie van de operator; • veiligheid, die aan de machine zelf zijn bevestigd. Met hun hulp kan de benodigde informatie voor een correct en veilig gebruik van de machine snel en duidelijk worden gecommuniceerd. OPERATOR-GROEPEN Deze instructies zijn bedoeld voor: Bedieners/gebruikers, gekwalificeerd personeel dat bevoegd is om de machine te onderhouden en alle personen die op enig niveau ingrijpen op of werken met de machine. 1. 2.

1 Kwalificatie van de operatorgroepen Het apparaat is bedoeld voor gebruik door gekwalificeerde personen die: • meerderjarig zijn; • fysiek en mentaal in staat zijn om werk uit te voeren met een bepaalde technische moeilijkheidsgraad; • voldoende zijn geïnstrueerd in het gebruik en onderhoud van de machine; • in staat zijn om de bedieningsinstructies en veiligheidsvoorschriften te begrijpen en toe te passen; • bekend zijn met de noodprocedures en de uitvoering ervan; • in staat zijn om het specifieke type apparaat te bedienen; • bekend zijn met de relevante regelgeving; • de bedieningsprocedures van de fabrikant van de machine hebben begrepen. 1. 2. 2 Pictogrammen Beschrijvingen voorafgegaan door een pictogram: Zeer belangrijke informatie/voorschriften, vooral met betrekking tot veiligheid.

Niet-naleving kan leiden tot het volgende: • Gevaren voor de veiligheid van de operator; • Verlies van de contractuele garantie; • Disclaimer van de fabrikant. 1. 2. 2. 1 Pictogrammen voor informatie en/of procedures Pictogram Beschrijving van de GEVAAR. Informatie of procedures die de dood of ernstig letsel van personen tot gevolg kunnen hebben als ze niet strikt worden opgevolgd. LET OP. Informatie of procedures die de dood of ernstig letsel van personen tot gevolg kunnen hebben als ze niet strikt worden opgevolgd. LET OP. Informatie of procedures die, indien niet strikt opgevolgd, kunnen leiden tot licht letsel of schade aan de machine. WAARSCHUWING Informatie of procedures die de bediener informeren over het beste gebruik van de machine om de levensduur te verlengen, schade te voorkomen en de werking te optimaliseren in overeenstemming met de voorschriften.

NL 3 1. 2. 2. 2 Pictogrammen voor operatorkwalificatie Tabel 1-2: Pictogrammen voor operatorkwalificatie 1. 2. 2. 3 Veiligheidsgerelateerde pictogrammen Pictogrammen voorafgegaan door een driehoek betekenen GEVAAR. Pictogram Aanwijzing Wij raden u aan deze handleiding te lezen voordat u de machine in gebruik neemt en voordat u met het werk begint. Raak nooit bewegende riemen of riemschijven aan, omdat deze ernstige schade aan de operator kunnen veroorzaken. Onderhoud de machine nooit met draaiende motor. Open de motorkap van de machine alleen als de motor is uitgeschakeld. De brandstof is licht ontvlambaar en moet daarom met bijzondere zorg en aandacht worden behandeld. Vul in geen geval brandstof bij terwijl de motor draait, terwijl u rookt of in de buurt bent van vlammen of vonken. De uitlaatgassen zijn zeer schadelijk en kunnen ernstig ongemak of de dood veroorzaken.

De machine mag nooit gestart worden in een gesloten ruimte zonder een geschikte aanzuigleiding die de uitlaatgassen van de motor naar buiten afvoert. Start de machine in ieder geval alleen in een goed geventileerde ruimte en buiten. De machine kan tijdens het gebruik stenen, gras of andere voorwerpen wegwerpen. Om schade aan derden te voorkomen, moet de operator ervoor zorgen dat er zich geen andere personen binnen een straal van minstens 30 meter bevinden voordat hij de machine gebruikt. Plaats uw handen of voeten niet in de buurt van de roterende messen of onder de beschermkap: Risico op letsel aan ledematen. Algemeen gevaar Tabel 1-3: Veiligheidsgerelateerde pictogrammen De gebruikte meeteenheden zijn die van het Internationaal Systeem (SI). Sym.

B) Bediener van hijs- en transportwerktuigen: Een bediener die gekwalificeerd is om takels en transportbanden te gebruiken voor het hanteren van materialen en machines (in strikte overeenstemming met de instructies van de fabrikant), in overeenstemming met de geldende wetgeving in het land van de gebruiker van de machine. C) Onderhoudsmonteur: Gekwalificeerde technicus die in staat is de machine onder normale omstandigheden te bedienen, de machine in inchingmodus (JOG) met uitgeschakelde veiligheidsvoorzieningen te bedienen en aan mechanische onderdelen te werken om de nodige afstellingen, onderhoud en reparaties uit te voeren. In de regel is hij niet bevoegd om aan elektrische systemen te werken wanneer er spanning op staat.

D) Onderhoudselektricien: Gekwalificeerde technicus die in staat is de machine onder normale omstandigheden te bedienen, de machine in inchingmodus (JOG) te bedienen met uitgeschakelde veiligheidsvoorzieningen, en verantwoordelijk is voor alle elektrische afstel-, onderhouds- en reparatiewerkzaamheden. Hij kan in schakelkasten en verdeelkasten werken wanneer er spanning op staat. E) Technicus van de fabrikant: Gekwalificeerde technicus die door de fabrikant ter beschikking wordt gesteld om complexe werkzaamheden uit te voeren in speciale situaties of na overleg met de gebruiker. Afhankelijk van het geval kan het gaan om mechanische en/of elektrische en/of elektronische en/of softwarevaardigheden.

NL 4 2 ALGEMENE INFORMATIE KENMERKEN VAN DE FABRIKANT ECOTECH ITALIA s.r.l. Via Dovizi, 18 - 47122 Forlì (FC) - Italië - Telefoon: +39 (0)543 774314 E-mail: [email protected] KLANTENSERVICE/RESERVEONDERDELEN: De klantenservice wordt verzorgd door een erkende dealer. Voor Duitsland vindt u de geautoriseerde dealer op onze homepage onder www.sabo-online.com en het tabblad "Service" / "Specialist dealer zoeken" om de dichtstbijzijnde specialist te vinden. Als u twijfelt, neem dan contact op met uw verkooppartner. MACHINE-IDENTIFICATIEGEGEVENS EN TYPEPLAATJES Elke machine is voorzien van een CE-typeplaatje waarop de referentiegegevens van de machine onuitwisbaar zijn gemarkeerd. Deze referentiegegevens moeten altijd worden vermeld in alle communicatie met de fabrikant of klantenservicecentra.

Illustratie 2-1: CE typeplaatjes De positie van het typeplaatje op de machine kan variëren afhankelijk van de machine. UITLEG Het apparaat is vervaardigd in overeenstemming met de relevante richtlijnen van de Europese Unie die van kracht zijn op het moment dat het op de markt wordt gebracht. XXXXXX XXXXXX XXXXXX XXXX XXXX XXXX

DIN EN ISO 3744 Akoestiek - Bepaling van geluidsvermogenniveaus van geluidsbronnen uit geluidsdrukmetingen DIN EN ISO 20643 Mechanische trillingen - Met de hand vastgehouden en met de hand geleide machines - Basisprocedure voor het beoordelen van de trillingsemissie Tabel 2-2: Technische veiligheidsvoorschriften GARANTIE Alleen de bijgevoegde, actuele SABO-garantievoorwaarden zijn van toepassing. VOORZORGSMAATREGELEN VOOR DE KLANT Voor machines waarvoor meer dan één maaidek wordt geleverd, is de gebruiker verantwoordelijk voor het installeren van het maaidek en moet hij zorgvuldig de instructies volgen die bij het accessoire worden geleverd.

NL 9 SA711024 (50-PRO C DRIVE) Afbeelding 3-3: Onderdelen 50-PRO C DRIVE 1 VEILIGHEIDSSCHAKELAAR BEUGEL MAAIER 2 SNIJGEREEDSCHAP BOWDENKABEL 3 AANDRIJF BOWDEN KABEL 4 BRANDSTOFDOP 5 LUCHTFILTER 6 OLIEVULOPENING MET PEILSTOK 7 GASLEPEL 8 VERSNELLINGSPOOK 9 STARTERSTOUWGREEP FUNCTIONEEL PRINCIPE 3. 1. 1 Beoogd gebruik De machine die je hebt gekocht is ontwikkeld en gebouwd voor gebruik op vlakke grond met een maximale helling van 15°.

De werkmogelijkheden variëren afhankelijk van het maaidek: Type maaidek Beoogd gebruik 60-PRO T DRIVE Afboorden en maaien van gras/struiken/ondergroei, zelfs in aanwezigheid van stenen 60-PRO T PUSH Maaien van gras/struikgewas/ondergroei op onbebouwde oppervlakken en in het kreupelhout, met name geschikt voor trimmen en maaien op grond met stenen 50-PRO C DRIVE Maaien van gras/struikgewas/ondergroei van gemiddelde tot grote hoogte op braakliggende grond en in ondergroei, onder marginale werkomstandigheden De technische prestaties die in deze gebruiksaanwijzing worden genoemd, hebben uitsluitend betrekking op nieuwe producten of op producten die in goede staat verkeren als gevolg van het opvolgen van de instructies voor gebruik, inspectie en onderhoud. Net als elk ander mechanisch apparaat moet de machine goed worden onderhouden en schoon worden gehouden. Smeer de machine zoals aangegeven.

Neem de veiligheidsmaatregelen en instructies in acht die in deze handleiding worden beschreven en op de veiligheidsstickers staan. AFMETINGEN Afmetingen max. Model Lengte (mm) Breedte (mm) Hoogte (mm) 60-PRO T DRIVE 1480 600 1150 60-PRO T PUSH 1480 640 1150 50-PRO C DRIVE 1800 600 1230 Tabel 3-1: Afmetingen OMGEVINGSOMSTANDIGHEDEN De machine vereist geen speciale omgevingsomstandigheden. De machine kan zowel op droog als nat gras worden gebruikt, waarbij erop moet worden gelet dat de opening van de uitwerpopening op de grootst mogelijke breedte wordt ingesteld, zodat de maai-eenheid niet verstopt raakt, waardoor de motor overbelast zou raken.

VERLICHTING De machine is zo ontworpen en gebouwd dat hij buiten bij daglicht kan werken. Als er 's nachts wordt gewerkt, moet er voor goede kunstverlichting van minstens 150 lux (DIN EN 12646-2:2008) worden gezorgd. TRILLINGEN Gebruiksvoorwaarden: 60-PRO T DRIVE 60-PRO T PUSH 50-PRO C DRIVE Motortoerental tijdens de test 2800 U/min 2800 U/min 3100 U/min trillingen op het stuur ahW [m/s²] volgens DIN-EN 12733 4,4 m/s² 4,4 m/s² 4,4 m/s² Meetonzekerheid K [m/s²] volgens EN 12096 2,2m/s“ 2,2m/s“ 2,2m/s“ GELUIDSEMISSIES Het A-gewogen equivalente continue geluidsdrukniveau op de werkplekken is: 60-PRO T DRIVE / 60-PRO T PUSH 50-PRO C DRIVE 98 dB(A) 96 dB(A) Andere fonometrische metingen in de werkomgeving moeten worden uitgevoerd volgens de geldende voorschriften in het land van gebruik.

NL 10 TECHNISCHE GEGEVENS 60-PRO T DRIVE 60-PRO T PUSH 50-PRO C DRIVE Motor Honda GCVx200 Honda GCVx200 Honda GXV160 Motor starten trekkoord starter Aandrijfeenheid mechanische riemaandrijving - - mechanische riemaandrijving Versnellingen 1 - - 1 snelheid 1,6 km/u - - 1,6 km/u Snijbreedte 20 cm van het rechterwiel Max 600 mm 500 mm Snijhoogte 30-45-60 mm 20-100 mm Spoorbreedte 580 mm 600 mm 580 mm Wielen Luchtbanden 13" 16" Luchtbanden 13" Droog gewicht 49,5 kg 40,5 kg 66 kg Geluidsniveau 98 dB 96 dB Tabel 3-2: Technische gegevens 4 INSTALLATIE TRANSPORT EN BEHANDELING • Ga altijd stap voor stap te werk wanneer u de machine omhoog of omlaag brengt. • Tijdens inspecties/onderhoud/reiniging onder het maaidek moet de machine altijd naar achteren worden gekanteld (door het stuur naar de grond te laten zakken) om te voorkomen dat er olie of brandstof weglekt.

Deze procedure moet altijd worden uitgevoerd met uitgeschakelde motor en stilstaande onderdelen. • Gebruik bij het laden op een voertuig altijd stabiele oprijplaten en zorg ervoor dat u met minimale snelheid rijdt en dat de wielen van de machine binnen de geleiders blijven. 4. 1. 1 Verpakking De machine is verpakt zoals op de volgende foto: Illustratie 4-1: Verpakking met aanduiding van hijspunt/richting LET OP. PLAATS DE HEFVORKEN VAN DE VORKHEFTRUCK OP HET AANGRIJPINGSPUNT ZOALS AANGEGEVEN IN DE AFBEELDING.

OPSLAG Het volgende wordt aanbevolen voor langere stilstandtijden van de machine: • Maak de brandstoftank leeg; • Smeer de cilinder met geschikte producten die u bij uw dealer kunt kopen; • Maak het luchtfilter schoon; • Laat de resterende benzine uit de carburateurkamer lopen; • Smeer delen van de machine waarvan het lakwerk is verwijderd door slijtage of schokken, evenals delen waarvan de galvanisatie is versleten, om mogelijke roestvorming te voorkomen. ASSEMBLAGE BELANGRIJK Zorg ervoor dat de kabels niet worden afgekneld, geplet, gedraaid of overbelast bij het monteren van de geleiderails.

Leg de kabels altijd aan de buitenkant van de railaansluiting. Een beschadigde kabel kan leiden tot een technisch defect aan het apparaat. • Montage van het onderste deel van de geleiderail: (Afbeelding 4-2) Verwijder de moeren (1), ringen (2) en schroeven (3) uit de gereedschapstas en schroef het onderste deel van de geleiderail (5) vast aan de steunbalk (4) op het apparaat. Er zijn 3 gaten in de steunbeugel (4) om de helling van de rail aan te passen Bovenste gat = steile barpositie (voor langere mensen) Onderste gat = platte bar positie (voor kleinere mensen) • Montage van het bovenste deel van de geleiderail: (Afbeelding 4-3).

NL 11 Neem de handgreepmoeren (1), ringen (2) en schroeven (3) uit de gereedschapstas en draai het bovenste deel van de geleiderail (5) met het onderste deel van de geleiderail (4) met de hand vast. • Draai alle schroefverbindingen stevig vast. • Maak ten slotte de kabels vast aan het onderste deel van de geleiderail met de kabelbinders uit de gereedschapstas. Illustratie 4-2 Illustratie 4-3 VOORAFGAANDE CONTROLES • Controleer of de stickers met veiligheidsinstructies in orde en in goede staat zijn. • Zorg ervoor dat de machine vrij is van vuil en plantenresten. • Zorg ervoor dat alle afdekkingen, roosters en beschermingen in orde en in goede staat zijn. Voordat u de motor start • Controleer de machine visueel op vloeistoflekkage en defecte of ontbrekende onderdelen. Voer de nodige reparaties uit voordat u de machine weer gebruikt.

• Zorg ervoor dat het oliepeil niet onder het minimumpeil komt: Draai de plug aan de achterzijde van de motor los, veeg de peilstok af met een doek en draai de plug weer vast. Draai de plug weer los en controleer of het peil tussen de minimum- en maximummarkeringen ligt. Als het peil onder de minimumwaarde ligt, vul dan olie bij tot het optimale peil is bereikt (vraag uw dealer naar de juiste olie). LET OP. DE MACHINE WORDT GELEVERD ZONDER MOTOROLIE • Zorg ervoor dat alle schroeven stevig vastzitten. • Controleer of alle schakelbeugels in de neutrale stand staan. Illustratie 4-4: Onbelaste stand van de schakelbeugels 60-PRO T DRIVE 60-PRO T PUSH 50-PRO C DRIVE • Maak het luchtfilter schoon als het vuil is. • Vul de machine met brandstof met behulp van een trechter met filter. • Open de brandstofkraan en bedien, als de motor daarmee is uitgerust, de choke van de carburateur.

• Neem de starthendel van de motor in je hand en trek er stevig aan. WORDT AANBEVOLEN OM OOK DE INSTRUCTIES IN DE HANDLEIDING VAN DE MOTOR TE VOLGEN. Controleer voordat u met het werk begint of er zich geen personen, dieren of voorwerpen binnen een straal van minstens 30 meter bevinden; start vervolgens de motor en breng deze op volle toeren zodra deze warm is. AFVALVERWIJDERING De machine moet volledig worden gedemonteerd, waarbij de onderdelen moeten worden gescheiden op basis van hun materialen en de geldende voorschriften voor afvalverwerking moeten worden nageleefd.

NL 12 5 VEILIGHEID ALGEMENE WAARSCHUWINGEN In deze gebruiksaanwijzing en op de machine staan tekens en etiketten, gevolgd door het gevaarsteken hieronder, die wijzen op een mogelijk gevaar. Het is daarom raadzaam om speciale aandacht te besteden aan de afbeeldingen en etikettering om de veiligheid van de bediener en alle personen binnen het werkbereik van de machine te waarborgen. Lees deze gebruiksaanwijzing zorgvuldig door voordat u de machine gebruikt. Alleen de instructies in deze handleiding helpen u om de machine efficiënt en veilig te gebruiken. De machine kan alleen veilig worden gebruikt als de in deze handleiding beschreven voorschriften en beperkingen worden nageleefd. Daarom moeten alle veiligheidsinstructies in deze handleiding en de instructies voor het gebruik van de machine bekend zijn en worden opgevolgd.

BEPERKINGEN OP HET GEBRUIK • Zorg ervoor dat het apparaat alleen wordt gebruikt door personen die deze instructies hebben gelezen en begrepen. • Laat kinderen het apparaat niet gebruiken. • Draag geen losse kleding die verstrikt kan raken in de bewegende delen van het apparaat. • Werk alleen bij daglicht of met goed kunstlicht. • Het is ten strengste verboden om personen/dieren/ladingen op de machine te vervoeren tijdens het gebruik of tijdens het transport. • Verlaag de rijsnelheid bij het werken op hellingen en bij het draaien om te voorkomen dat u de controle over de machine verliest. • Wees heel voorzichtig bij het naderen van een greppel/bult/dijk. • Schakel de motor uit voordat u werkzaamheden aan de machine uitvoert. • Werk nooit onder de machine of onder geheven delen tenzij deze geblokkeerd en op hun plaats vastgezet zijn en altijd met uitgeschakelde motor.

• Om te voorkomen dat hij wordt geraakt door uitstekende voorwerpen, moet de operator het volgende dragen: o BESCHERMINGSMASKER VOOR HET GEZICHT o WERK OUTFIT o STEVIGE, HOGE SCHOENEN o GLOVEN o CAPE GEVAARLIJKE GEBIEDEN Snij-eenheid; Aandrijfmechanisme; • Ga nooit voor de machine staan tijdens het gebruik: Er bestaat een risico dat stenen of voorwerpen naar buiten worden gegooid. • Houd altijd minimaal 30 meter afstand: Buitenstaanders moeten bij voorkeur aan de zijkant en op voldoende afstand blijven. VEILIGHEIDSVOORZIENINGEN Er zijn beschermkappen voorzien voor zowel de snijeenheid als de aandrijving voor de gevarenzones die in de vorige paragraaf zijn vermeld. 1 - Beschermkap aandrijving 2 - Beschermkap voor snijeenheid Illustratie 5-1: Beschermkap Model 60-PRO T DRIVE DE VEILIGHEIDSVOORZIENINGEN NIET MANIPULEREN OF VERWIJDEREN.

NL 13 STICKER Zie Tabel 1-3: Veiligheidsgerelateerde pictogrammen voor de betekenis van de pictogrammen. DE VOLGENDE ILLUSTRATIE IS TE VINDEN OP DE MACHINE: Illustratie 5-2: Sticker op de machine LET OP: De machine heeft een snij-unit, daarom moet u uw handen en voeten uit de buurt houden en nooit aan de machine werken terwijl de motor draait. Het wordt aanbevolen om niet te werken in gebieden met grind, stenen en andere vreemde voorwerpen die door de snijmessen kunnen worden weggeslingerd en zo een groot gevaar vormen voor mensen of voorwerpen in de omgeving. Zorg ervoor dat mensen zich op minstens 15 meter afstand van de machine bevinden. De bediener moet een beschermingsmasker voor het gezicht dragen en eventueel ook rubberen laarzen. LET OP: Plaats uw handen in geen geval in de buurt van het zwenkmechanisme van de machine, omdat dit mechanisme uw vingers kan pletten.

DE TOEPASSING VAN DEZE REGELS IS GEEN TIJDVERSPILLING! ZE ONHERSTELBARE SCHADE AAN PERSONEN OF EIGENDOMMEN HELPEN VOORKOMEN EN DE VEILIGHEID VAN DE OPERATOR GARANDEREN. OVERBLIJVENDE RISICO'S Lawaai: Draag altijd gehoorbescherming. Trillingen: Het is raadzaam om pauzes te nemen tijdens het werk. Gebruik de machine niet langer dan 8 uur per dag. 6 GEBRUIK VAN DE MACHINE Geachte klant, wij danken u voor het vertrouwen dat u in SABO-Maschinenfabrik GmbH hebt gesteld en hopen dat het gebruik van uw nieuwe machine volledig aan uw verwachtingen zal voldoen. Voor optimaal gebruik van de machine en effectief onderhoud raden wij u aan alle instructies en waarschuwingen in deze brochure te lezen, die u moet bewaren en altijd bij de machine moet hebben. LEES DE GEBRUIKSAANWIJZING ZORGVULDIG DOOR VOORDAT U DE MACHINE OPSTART!

NL 14 INSTELLINGEN Instelling Model Snijhoogte snelheid Stuur Motor 60-PRO T DRIVE Draai met een dopsleutel maat 13 de schroef onder de kop los (Fig. 6-1), verplaats een of beide blokken van de bovenkant van de plaat naar de onderkant (Fig. 3), schroef ze dan weer vast en draai de schroef vast. Afbeelding 6-1: Maaikop Afbeelding 6-2: Snijhoogte Vaste snelheid 1,6 km/u Oefen lichte druk uit op de hendel om naar rechts of links te sturen. Neem de bedieningsinstructies voor de motor in acht. 60-PRO T PUSH Niet van toepassing (duwmodel) 50-PRO C DRIVE Draai de twee draaiknoppen los en duw de slede omlaag als de maaihoogte moet worden verhoogd, zet de slede omhoog als deze moet worden verlaagd en draai de twee draaiknoppen weer vast.

Snelheid: 1,5 - 1,9 - 3 km/u Tabel 6-1: Instellingen BEDRIJFSMODI 6.2.1 WERKEN OP EEN VLAKKE ONDERGROND Illustratie 6-3: Handgreepvarianten 60-PRO T DRIVE 60-PRO T PUSH 50-PRO C DRIVE Na het uitvoeren van de werkzaamheden beschreven in punt 4.4 en het starten van de motor, drukt u op de beugel van de veiligheidsschakelaar van de maaier (Illustratie 6-3 Nr. 1), bedien de schakelhendel van de aandrijving (Illustratie 6-3 Nr. 2) en begin te werken, maar ga uiterst voorzichtig te werk. NORMAAL STOPPEN Zodra het werk is voltooid, wordt de motor in de STOP-stand gezet door aan de gashendel te draaien (of, indien beschikbaar, door op de stopschakelaar te drukken, altijd nadat het motortoerental stationair is geworden) en, indien beschikbaar, wordt de benzinekraan dichtgedraaid.

NOODSTOP Als er tijdens het gebruik een storing optreedt, laat je het zaagblad gewoon los: De machine stopt de werking en de rotatie van de snij-eenheid. Raadpleeg het vorige punt om de motor uit te schakelen.

NL 15 7 ONDERHOUD ONDERHOUDSSTATUS Voordat u onderhoudswerkzaamheden aan de machine uitvoert, moet u de motor uitschakelen en wachten tot de rotatie van de messen volledig tot stilstand is gekomen. Het niet uitvoeren van onderhoudswerkzaamheden kan leiden tot schade aan het apparaat en letsel bij de gebruiker en/of omstanders. Deze schade en dit letsel worden niet gedekt door de garantie. • Dagelijks onderhoud moet worden uitgevoerd door de gebruiker. • De onderhoudswerkzaamheden na de eerste 10, 50 en 100 bedrijfsuren moeten worden uitgevoerd door de dealer. • Vraag uw dealer om de machine te controleren als er problemen optreden. SCHOONMAKEN LET OP!!! VERMIJD TEN KOSTE VAN ALLES HET GEBRUIK VAN WATERSTRAALPOMPEN. SMERING Smeer/vet regelmatig de mechanische onderdelen die bijdragen aan de beweging van de bewegende delen van de machine, bijv. kettingen en tandwielen.

Vraag uw dealer naar het juiste smeermiddel. GOED ONDERHOUD In het algemeen moet het oliepeil minstens om de 8 bedrijfsuren worden gecontroleerd en moet het luchtfilter om de 4 uur worden gereinigd of zelfs vaker als er in zeer stoffige gebieden wordt gewerkt. Verwijder grasresten van de motorkop voor een betere luchtuitwisseling. Voor een goede werking van de machine mag de motor nooit worden overbelast; als er witte rook uit de uitlaat komt, moet het toerental worden verlaagd.

NL 16 BUITENGEWOON ONDERHOUD Vraag uw dealer om dit werk uit te voeren, dat speciale apparatuur en expertise vereist. Element dat moet worden bestuurd Inspectie Eerste 10 uur Elke 50 uur Elke 100 uur / jaar Snijband Controleer de riemspanning. Controleer de slijtage. Vervangen indien nodig. Schakelbeugel aandrijving Zorg ervoor dat de machine niet beweegt wanneer de schakelhendel van de aandrijving in de stationaire stand staat. Rem Controleer de effectiviteit van de rem. Frame Controleer op roest en/of scheuren. Veiligheidssticker Controleer of ze allemaal aanwezig en leesbaar zijn. Beschermende apparaten Controleer of ze stevig vastzitten en in goede staat zijn. Brandstoftank en brandstofleidingen Controleer of er geen lekken zijn en of de tank en de leidingen in goede staat zijn. Vervang ze indien nodig. Gashendel Controleer of het werkt.

Snijsysteem (mes, draad, schijf) Messen: Controleer of ze stevig vastgeschroefd en in goede staat zijn. Vervangen indien nodig. Draad: Controleer of het goed vastzit. Vervang het als het versleten is. Schijf: Controleer of deze goed vastzit en in goede staat is. Indien nodig vervangen. Steun veiligheidsschakelaar maaier Controleer de juiste kabelspanning. Motor Neem de bedieningsinstructies voor de motor in acht. Tabel 7-1: Buitengewoon onderhoud DIAGNOSE EN PROBLEEMOPLOSSING A. De motor start niet: Controleer of • er brandstof in de tank zit (Illustratie 7-1 Nr. 10). • de benzinekraan, indien gemonteerd op de motor, niet gesloten is. • de gashendel in de START-stand staat wanneer de motor koud is. • de gashendel niet in de START-stand staat wanneer de motor warm is (hierdoor kan de motor vollopen). • de gashendel niet in de STOP-stand staat. • de brandstof de carburateur binnenkomt.

• het luchtfilter niet verstopt is (Illustratie 7-1 Nr. 13). • de ontluchtingsopening op de tankdop niet wordt geblokkeerd door verontreinigingen (Illustratie 7-1 Nr. 10). • de bougie vonken kan produceren.

NL 17 B. De maai-eenheid (lijn/blad) draait niet wanneer de beugel van de maaidekveiligheidsschakelaar wordt bediend: (Illustratie 7-2 Nr. 1) • Controleer of de riem niet versleten of gescheurd is. • Controleer of de riem niet is losgekomen van de riemschijven. • Controleer of de hendel de riem voldoende kan spannen. C. De maai-eenheid blijft draaien nadat de beugel van de maaierveiligheidsschakelaar is losgelaten: (Illustratie 7-2 Nr. 1) • Controleer of de rem op de riemschijf geactiveerd is. Als dit niet het geval is, draai dan de afstelling van de maaihendel los totdat de Ferodo remblokken op de schouder van de poelie rusten. • Controleer of de Ferodo voering versleten is. 60-PRO T DRIVE 60-PRO T PUSH 50-PRO C DRIVE Illustratie 7-2: Handgreepvarianten D. De machine werkt niet goed: controleer: • of de messen/draad niet te ver versleten zijn (Illustratie 7-3 Nr. 21).

Als de draad versleten is, moet deze als volgt worden vervangen: o Schakel de motor uit, verwijder de oude draad uit zijn zitting, neem een nieuwe draad, leg een eenvoudige knoop in het midden (Illustratie 7-4) en steek hem dan in zijn zitting; • dat het luchtfilter (Illustratie 7-1 Nr. 13) niet te veel verstopt is, wat leidt tot aanzienlijk vermogensverlies van de motor. In dat geval moet het worden uitgeblazen met perslucht of worden vervangen door een nieuw exemplaar dat u bij uw dealer kunt kopen. • dat de benzine niet opraakt. • dat het motoroliepeil niet onder het minimumpeil is gedaald (Illustratie 7-1 Nr. 11). • dat geen van de 4 riemen te ver versleten is. • dat geen van de zwevende bladen vastzit en sterke trillingen van de machine veroorzaakt (Illustratie 7-3 Nr. 21). Illustratie 7-3: Details van de bladen Illustratie 7-4: De draad vervangen E.

De machine beweegt niet nadat de bedieningshendel van de aandrijving is bediend: • Verander de instelling van de bowdenkabel als deze te los zit. • Controleer of de aandrijfriemen niet te ver versleten zijn.

NL 18 8 RESERVEONDERDELEN ACCESSOIRES KLANTENSERVICE Alle onderhouds- en reparatiewerkzaamheden mogen alleen door gespecialiseerd personeel worden uitgevoerd: Neem contact op met uw dealer of de dichtstbijzijnde klantenservice. Klantenservice wordt verleend door een erkende dealer. Voor Duitsland kunt u de dichtstbijzijnde geautoriseerde dealer vinden op onze homepage op www. sabo-online. com en onder het tabblad "Service" / "Dealer zoeken". Als u twijfelt, neem dan contact op met uw verkooppartner. ONDERDELEN Gebruik alleen originele reserveonderdelen. Niet-originele onderdelen kunnen u en andere personen verwonden en het apparaat beschadigen. Neem voor het vervangen van machineonderdelen contact op met uw dealer of de dichtstbijzijnde klantenservice.

9 DOEL VAN DE GEBRUIKSAANWIJZING Deze gebruiksaanwijzing is een integraal onderdeel van de machine en is bedoeld om alle informatie te verstrekken die nodig is om: • operators bewust maken van de veiligheidsaspecten; • veilig omgaan met de ingepakte en uitgepakte machine; • installeer het apparaat op de juiste manier; • goed begrijpen hoe de machines werken en wat hun beperkingen zijn; • om de machine correct en veilig te gebruiken; • onderhoudswerkzaamheden correct en veilig uitvoeren; • de machine veilig demonteren in overeenstemming met de geldende voorschriften om de gezondheid van werknemers en het milieu te beschermen.

In overeenstemming met de geldende voorschriften zijn de managers van de bedrijfsafdelingen die deze machine aanschaffen, verplicht de inhoud van deze handleiding zorgvuldig te lezen en ervoor te zorgen dat het betreffende bedienings- en onderhoudspersoneel ook de hoofdstukken leest die op hen betrekking hebben. De tijd die hieraan wordt besteed, wordt ruimschoots beloond door de juiste werking en het veilige gebruik van de machine. In dit document wordt ervan uitgegaan dat de geldende gezondheids- en veiligheidsvoorschriften worden nageleefd bij het gebruik van de machine.

De instructies, tekeningen en documentatie in deze handleiding hebben een vertrouwelijk technisch karakter en zijn het strikte eigendom van ECOTECH ITALIA Srl en mogen niet geheel of gedeeltelijk worden gereproduceerd. De klant is er ook verantwoordelijk voor dat alleen bijgewerkte versies van de handleiding beschikbaar zijn op de plaats van gebruik in het geval van wijzigingen in dit document door de fabrikant.

SABO-Maschinenfabrik GmbH is vrijgesteld van elke aansprakelijkheid bij oneigenlijk gebruik van de machine, zoals bijvoorbeeld • onjuist gebruik van het apparaat of gebruik door ongetraind/ongekwalificeerd personeel; • Gebruik in strijd met specifieke wetgeving; • Leveringsfouten; • ernstige tekortkomingen in het onderhoud; • ongeoorloofde wijzigingen of ingrepen; • Gebruik van niet-originele of niet-model-specifieke reserveonderdelen; • volledige of gedeeltelijke niet-naleving van de instructies; • buitengewone gebeurtenissen. OPSLAG VAN DE BEDIENINGSINSTRUCTIES De gebruiksaanwijzing moet op een veilige plaats bewaard worden en moet de machine gedurende de hele levensduur vergezellen in geval van eigendomsoverdracht. Bij het bewaren van de gebruiksaanwijzing moet erop worden gelet dat deze zorgvuldig en met schone handen wordt gehanteerd en niet op vuile oppervlakken wordt gelegd.

Er mogen geen onderdelen worden verwijderd, uitgescheurd of willekeurig worden veranderd. De gebruiksaanwijzing moet worden bewaard in een tegen vocht en warmte beschermde omgeving en in de nabijheid van de machine waarop zij betrekking heeft. In geval van schade die het in zijn bezit zijnde exemplaar van de gebruiksaanwijzing onbruikbaar maakt, kan de gebruiker een kopie aanvragen bij: SABO-Maschinenfabrik GmbH, Auf dem Höchsten 22, 51645 Gummersbach - Duitsland Telefoon: +49 (0)2261 704 0 E-mail: post@sabo-online. com met vermelding van het machinetype en het serienummer of bestelnummer dat op het typeplaatje van de machine staat.

NL 19 METHODOLOGIE VOOR HET BIJWERKEN VAN DE GEBRUIKSAANWIJZING ECOTECH ITALIA Srl behoudt zich het recht voor om het ontwerp te wijzigen en de machine te optimaliseren zonder de klant hiervan op de hoogte te stellen en zonder de reeds aan de gebruiker geleverde handleiding bij te werken. In het geval van wijzigingen aan de bij de klant geïnstalleerde machine die zijn overeengekomen met de fabrikant en die leiden tot een wijziging van een of meer hoofdstukken van de gebruiksaanwijzing, is het echter de verantwoordelijkheid van de fabrikant om de betreffende hoofdstukken van de gebruiksaanwijzing met de nieuwe algehele revisie naar de eigenaren van de gebruiksaanwijzing te sturen.

Het is de verantwoordelijkheid van de gebruiker om de oude hoofdstukken te vervangen door de nieuwe in alle exemplaren die in zijn bezit zijn en om de titelpagina en de inhoudsopgave te vervangen door die van de nieuwe revisiestatus door de instructies te volgen die bij de bijgewerkte documentatie zijn gevoegd. SABO-Maschinenfabrik GmbH is verantwoordelijk voor de beschrijvingen in het Duits; eventuele vertalingen kunnen niet volledig worden gecontroleerd, zodat in geval van afwijkingen de Duitse taal in acht moet worden genomen en, indien nodig, contact moet worden opgenomen met onze verkoopafdeling, die de gewenste wijzigingen zal aanbrengen. WOORDENLIJST In dit gedeelte staan termen die niet algemeen worden gebruikt of die een andere betekenis hebben dan de gebruikelijke. De gebruikte afkortingen worden hieronder uitgelegd. 9. 3. 1 Woordenlijst (Bijlage I p. 1. 1.

1 Richtlijn 2006/42/EG) • RISICO: een potentiële bron van letsel of schade aan de gezondheid; • GEVAARLIJKE RUIMTE: elk gebied in en/of rond een machine waar de veiligheid of gezondheid van een persoon in gevaar is; • RISICO: De combinatie van de waarschijnlijkheid en de ernst van een verwonding of gezondheidsschade die kan optreden in een gevaarlijke situatie; • SCHEIDINGSBEVEILIGING: Een machineonderdeel dat bescherming biedt door middel van een fysieke barrière; • NIET-SCHEIDEND BESCHERMEND APPARAAT: Een inrichting zonder scheidende functie die, alleen of in combinatie met een scheidende beschermingsinrichting, het risico vermindert; • BEOOGD GEBRUIK: Het gebruik van een machine in overeenstemming met de specificaties in de gebruiksaanwijzing; • REDELIJKERWIJS VOORZIENBAAR VERKEERD GEBRUIK: Het gebruik van een machine op een manier die niet bedoeld is in de gebruiksaanwijzing, maar die het gevolg kan zijn van gemakkelijk te voorzien menselijk gedrag.

9. 3. 2 Verdere definities • GEVAARLIJK PERSOON: Een persoon die zich geheel of gedeeltelijk in een gevarenzone bevindt; • BEDIENER: De persoon of personen die verantwoordelijk zijn voor het installeren, bedienen, instellen, onderhouden, reinigen, repareren of vervoeren van een machine; • GEKWALIFICEERD PERSONEEL of GEKWALIFICEERD BEDIENER: dit zijn personen die specialisatiecursussen, trainingen, enz. hebben gevolgd en ervaring hebben met de installatie, de inbedrijfstelling en het onderhoud, de reparatie en het transport van de machine.

• MENS-MACHINE-INTERACTIE: elke situatie waarin een bediener interageert met de machine in een van de operationele fasen, op elk moment tijdens de operationele levensduur; • KWALIFICATIE VAN DE OPERATOR: Minimumvereisten voor de vaardigheden waarover de operator moet beschikken om de beschreven activiteit te kunnen uitvoeren; • AANTAL OPERATORS: Adequaat aantal operators om de beschreven handeling optimaal uit te voeren, resulterend uit een zorgvuldige analyse uitgevoerd door de fabrikant, waarbij het gebruik van een ander aantal operators zou kunnen leiden tot het niet behalen van het verwachte resultaat of de veiligheid van het betrokken personeel in gevaar zou kunnen brengen; • STATUS VAN DE MACHINE: de status van de machine omvat de bedrijfsmodus, bijv. automatische modus, stilstand, enz. , de status van de veiligheidsvoorzieningen van de machine, bijv.
